ચોક્કસ, એક વ્યાવસાયિક પ્રશિક્ષક (Vocational Instructor) તરીકે, અહીં કેલિપર્સ: પ્રકારો અને તેનો ઉપયોગ વિષય પર વિગતવાર શૈક્ષણિક માહિતી રજૂ કરવામાં આવી છે.

 કેલિપર્સ: પ્રકારો અને તેનો ઉપયોગ (Calipers: Types and Application)

કેલિપર એ વર્કશોપમાં વપરાતું એક અત્યંત મહત્વનું પરોક્ષ માપન સાધન (Indirect Measuring Instrument) છે. તેનો ઉપયોગ સીધો માપ લેવા માટે નથી થતો, પરંતુ વર્કપીસનું માપ લેવા અને ત્યારબાદ તેને સ્ટીલ રૂલ (Steel Rule) પર સ્થાનાંતરિત (Transfer) કરવા માટે થાય છે.

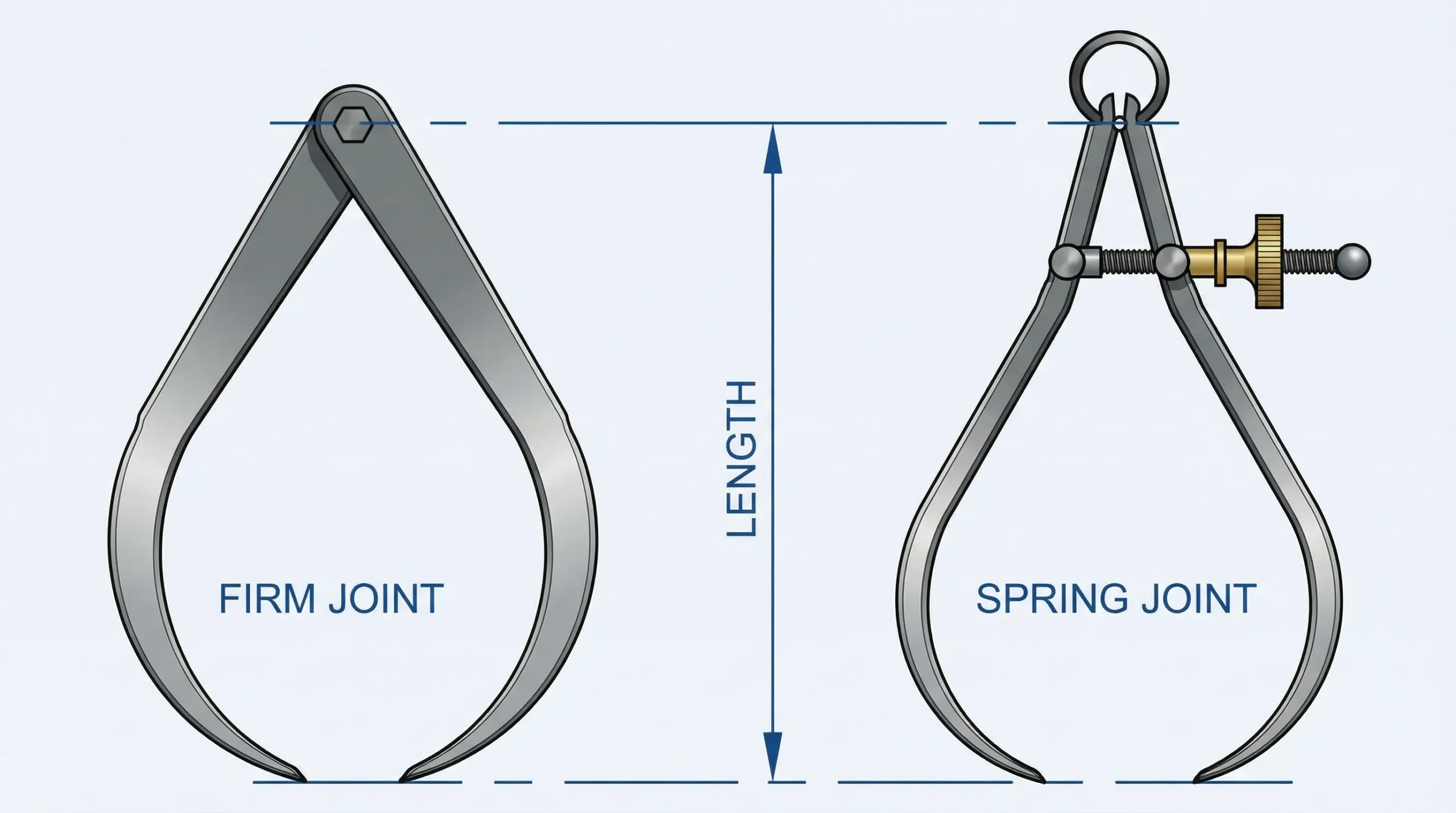

 1. જોઈન્ટ (Joint) ના આધારે પ્રકારો
      કેલિપર્સ તેના જોડાણના આધારે મુખ્યત્વે બે પ્રકારના હોય છે:

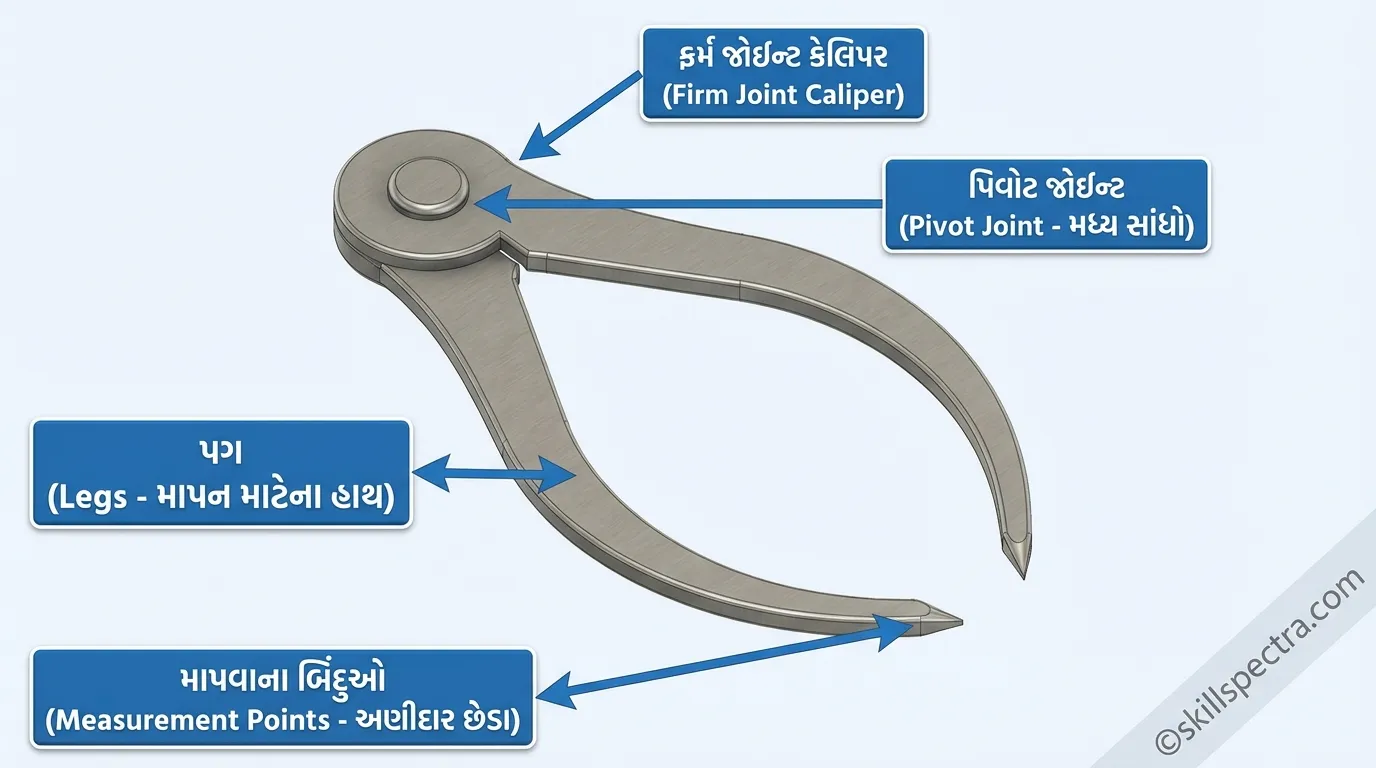

       * ફર્મ જોઈન્ટ કેલિપર (Firm Joint Caliper): આમાં બે પગ એક રિવેટ અને વોશર દ્વારા જોડાયેલા હોય છે. તેનું માપ ઘર્ષણ (Friction) દ્વારા સેટ કરવામાં આવે છે.

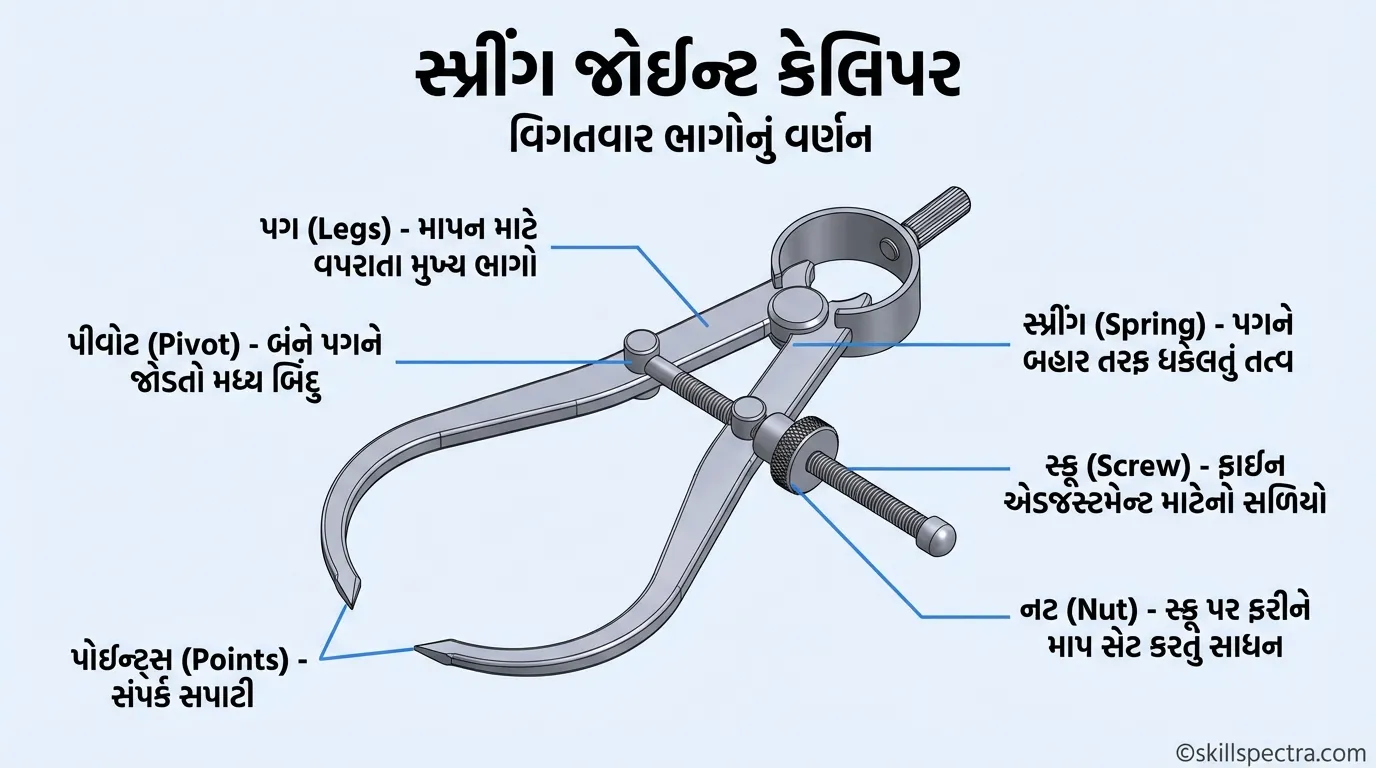

* સ્પ્રિંગ જોઈન્ટ કેલિપર (Spring Joint Caliper): આમાં બે પગ ઉપરના ભાગે સ્પ્રિંગ દ્વારા જોડાયેલા હોય છે અને તેને એડજસ્ટ કરવા માટે નટ અને સ્ક્રુ (Nut and Screw) ની વ્યવસ્થા હોય છે. આ કેલિપર વધુ ચોકસાઈ આપે છે.

 2. ઉપયોગના આધારે કેલિપર્સના પ્રકારો

     વર્કશોપમાં વિવિધ કામગીરી માટે નીચે મુજબના કેલિપર્સ વપરાય છે:

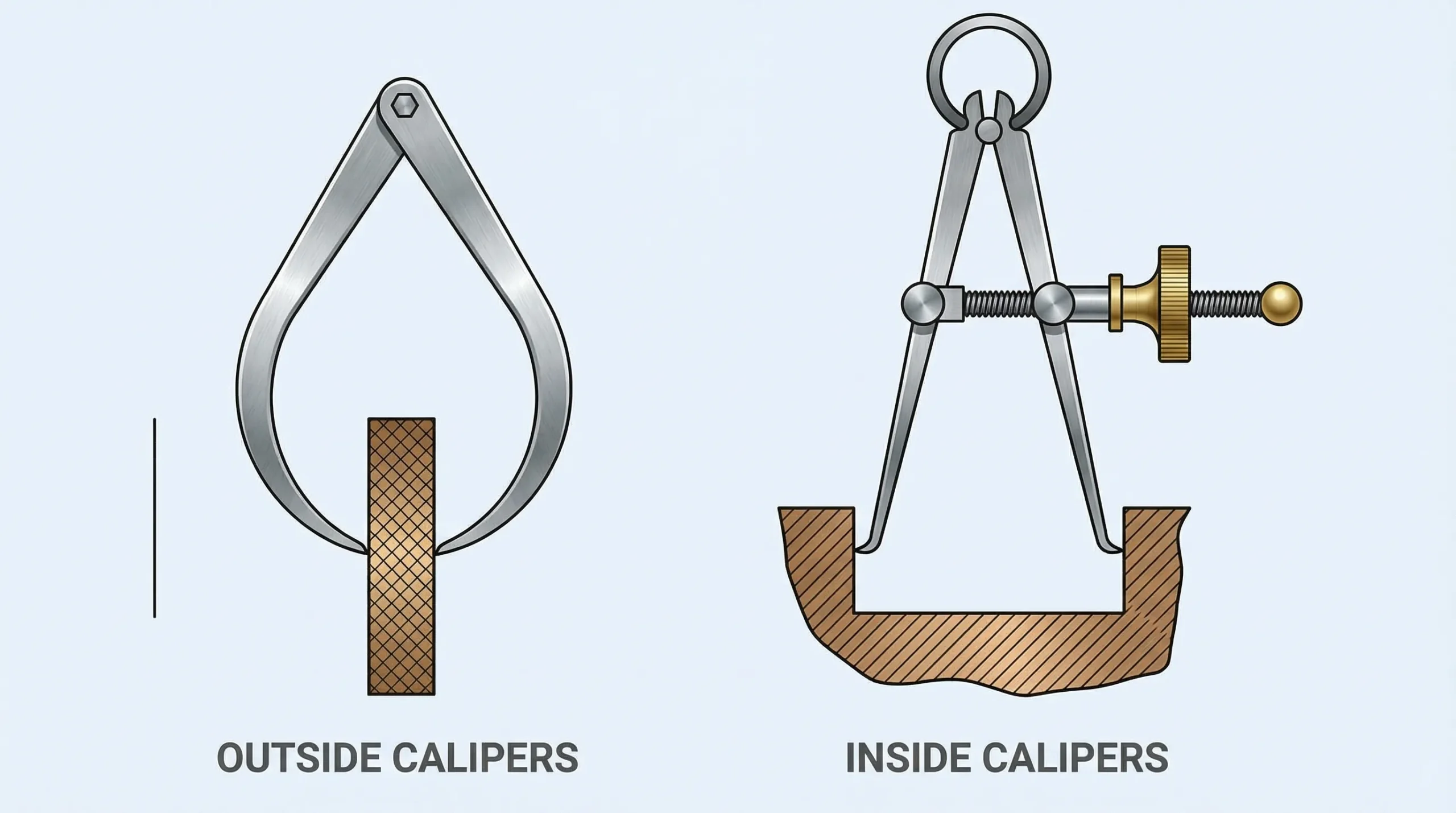

     A. આઉટસાઈડ કેલિપર (Outside Caliper)

          * વર્ણન: આ કેલિપરના પગ અંદરની તરફ વળેલા હોય છે.

* ઉપયોગ: કોઈ પણ ગોળાકાર વર્કપીસનો બાહ્ય વ્યાસ (External Diameter), જાડાઈ અથવા લંબાઈ માપવા માટે તેનો ઉપયોગ થાય છે.

     B. ઈનસાઈડ કેલિપર (Inside Caliper)
         * વર્ણન: આ કેલિપરના પગ બહારની તરફ વળેલા હોય છે.
         * ઉપયોગ: પાઈપ કે હોલનો આંતરિક વ્યાસ (Internal Diameter) અથવા સ્લોટની પહોળાઈ માપવા માટે તેનો ઉપયોગ થાય છે.

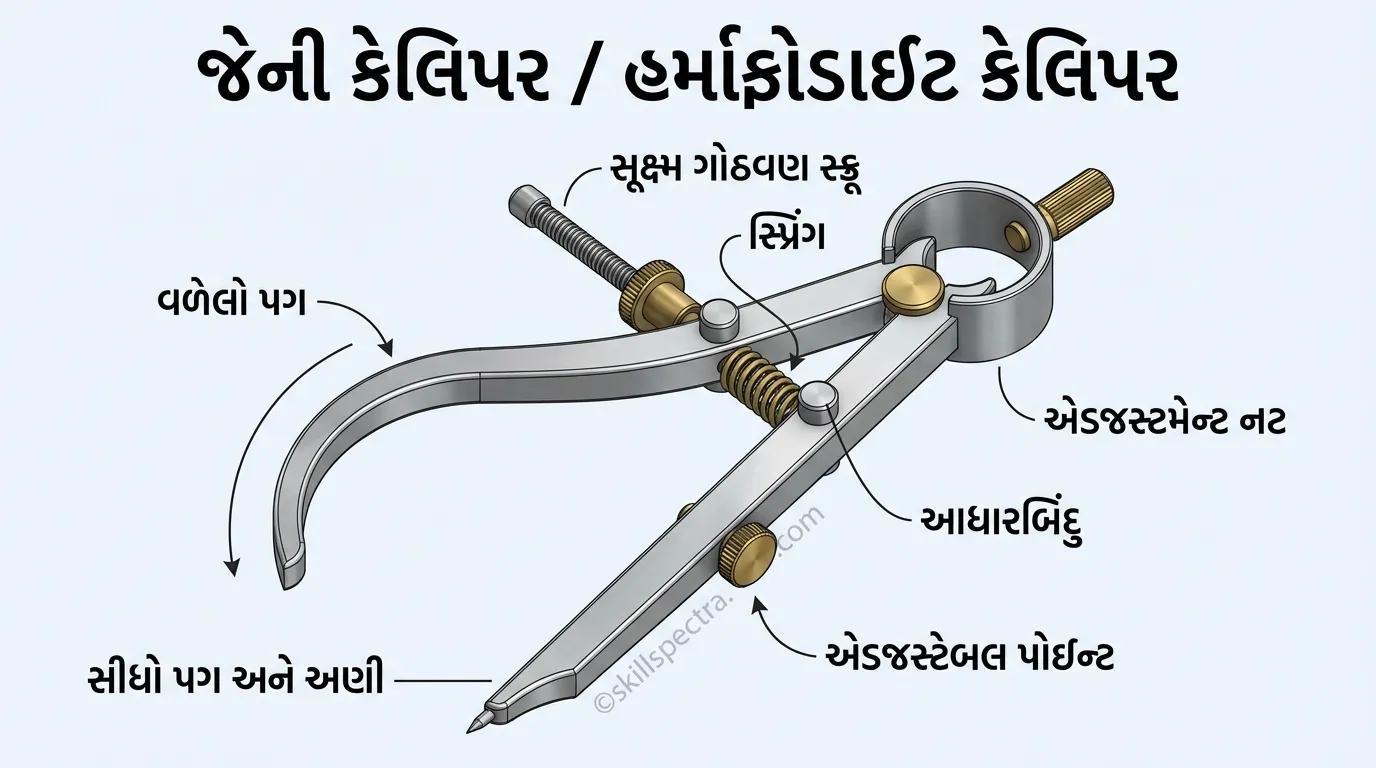

     C. જેની કેલિપર (Jenny Caliper / Hermaphrodite Caliper)
         * વર્ણન: આ કેલિપરનો એક પગ સીધો અને પોઈન્ટેડ હોય છે, જ્યારે બીજો પગ અંદરની તરફ વળેલો હોય છે. તેને ‘ઓડ લેગ કેલિપર’ પણ કહેવામાં આવે છે.

         * ઉપયોગ:

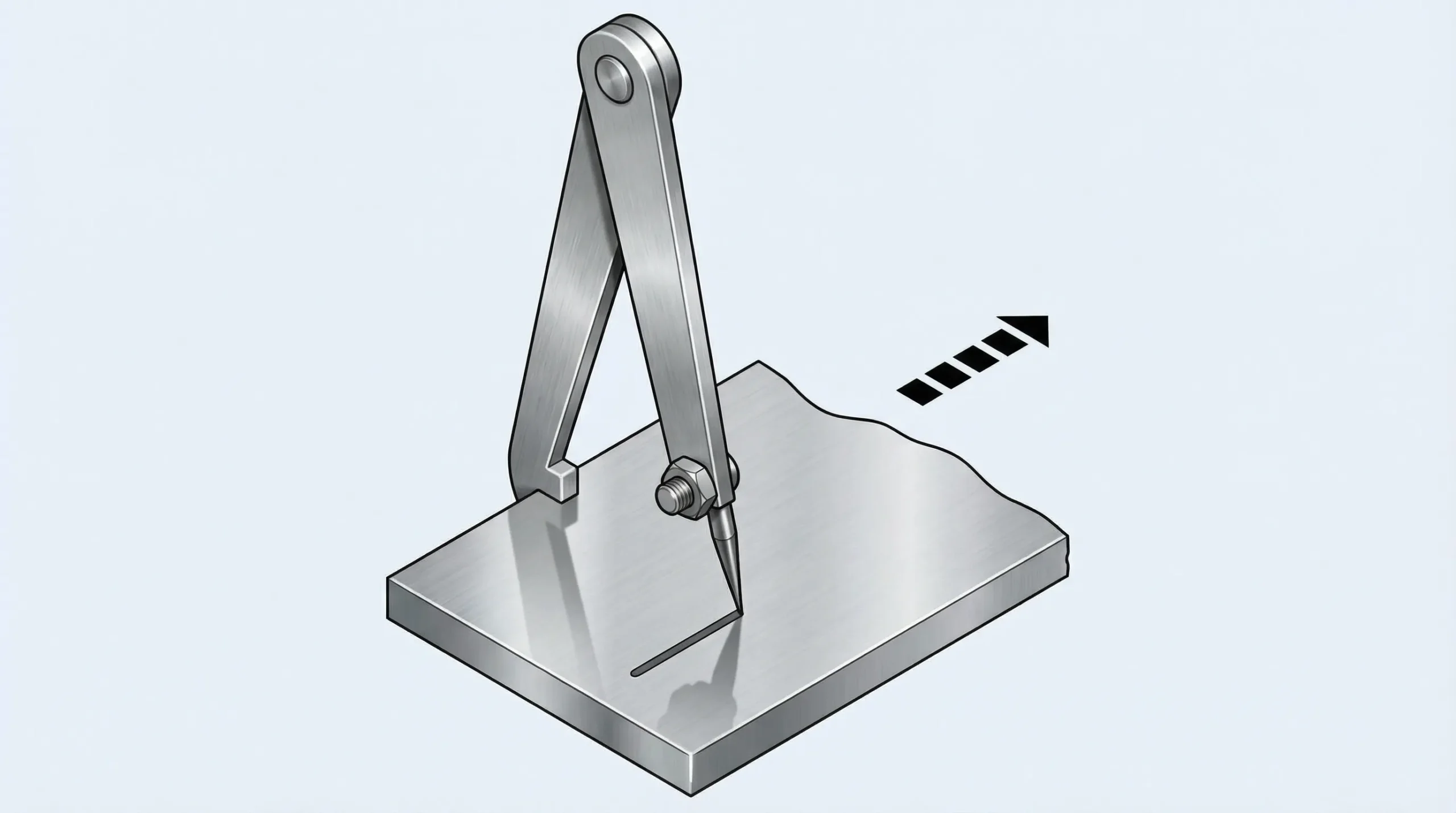

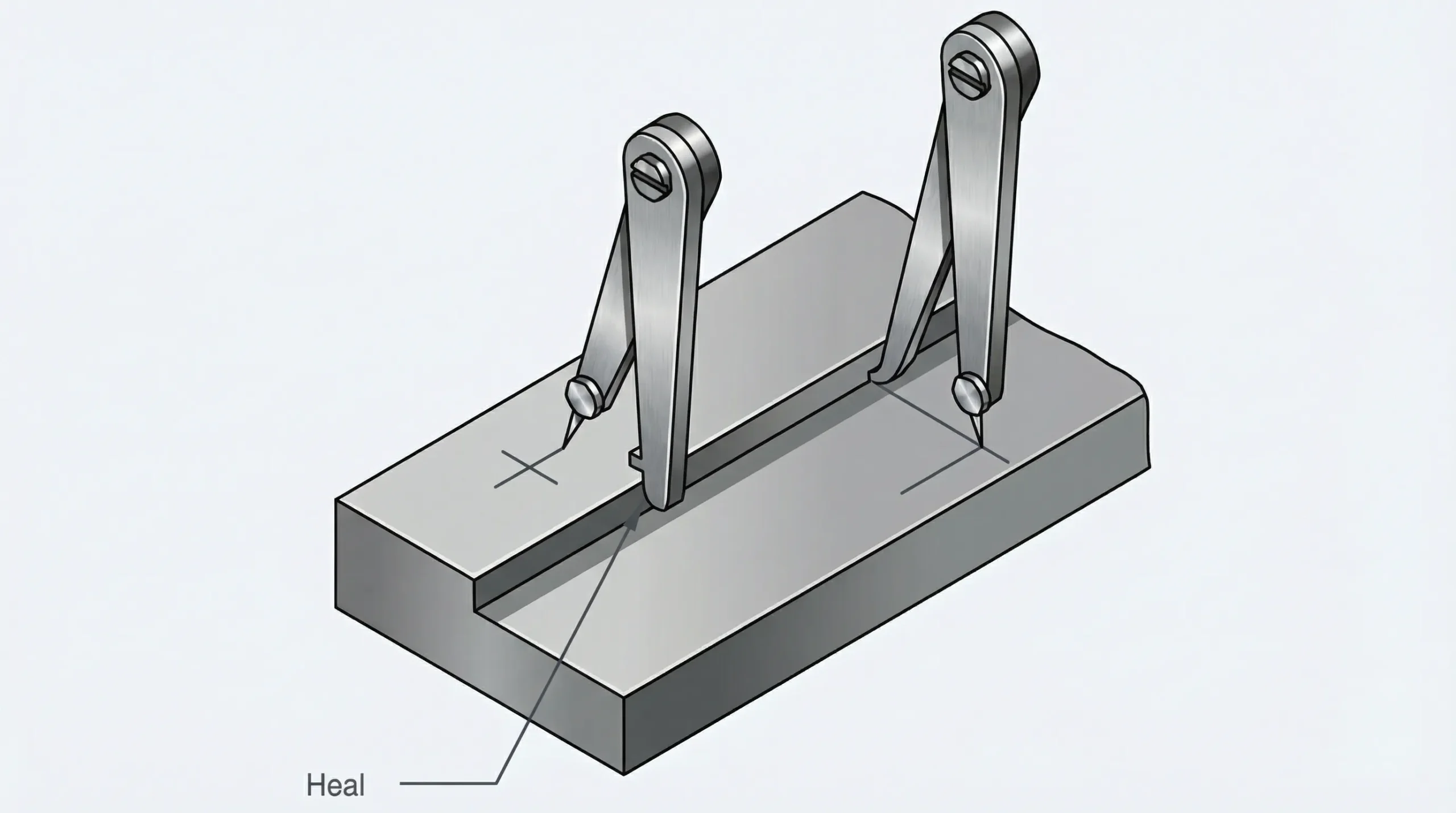

            – વર્કપીસની કિનારીને સમાંતર રેખાઓ દોરવા માટે.
            – ગોળાકાર સળિયા (Round Bar) નું કેન્દ્ર (Center) શોધવા માટે.

 3. મહત્વના ટેકનિકલ મુદ્દાઓ (Key Technical Points)

     * સામગ્રી (Material): સામાન્ય રીતે કેલિપર્સ હાઈ કાર્બન સ્ટીલ (High Carbon Steel) અથવા માઈલ્ડ સ્ટીલ (Mild Steel) માંથી બનાવવામાં આવે છે. માઈલ્ડ સ્ટીલના કેલિપરના પોઈન્ટ્સને કેસ હાર્ડન (Case Harden)  કરવામાં                આવે છે જેથી તે ઘસાઈ ન જાય.
     * માપ લેવાની રીત: કેલિપર દ્વારા લેવાયેલું માપ સ્ટીલ રૂલ પર મૂકીને તેની ચોકસાઈ ચકાસવામાં આવે છે.
     * ચોકસાઈ (Accuracy): કેલિપરની ચોકસાઈ સામાન્ય રીતે 0.5 mm સુધીની હોય છે (જે સ્ટીલ રૂલની લઘુત્તમ માપશક્તિ પર આધારિત છે).

 4. સુરક્ષા અને જાળવણી (Safety and Maintenance)

      કેલિપર્સની ચોકસાઈ લાંબા સમય સુધી જાળવી રાખવા માટે નીચેની બાબતોનું ધ્યાન રાખવું અનિવાર્ય છે:

      * ચાલતા મશીન પર ઉપયોગ ટાળવો: ક્યારેય પણ લેથ મશીન કે અન્ય મશીન પર ફરતા (Rotating) વર્કપીસ પર કેલિપરનો ઉપયોગ કરવો નહીં. આનાથી અકસ્માત થઈ શકે છે અને સાધન બગડી શકે છે.
      * બળજબરી ન કરવી: માપ લેતી વખતે કેલિપરના પગ પર વધુ પડતું દબાણ ન આપવું, નહીંતર માપમાં ભૂલ આવી શકે છે.
      * સ્વચ્છતા:* ઉપયોગ કર્યા બાદ કેલિપરને નરમ કપડાથી સાફ કરવું જોઈએ.
      * કાટથી રક્ષણ: સાધનને કાટ ન લાગે તે માટે તેના પર હળવું તેલ (Oil) અથવા ગ્રીસ લગાવવું જોઈએ.
      * અન્ય સાધનોથી અલગ રાખો: કેલિપરને કટીંગ ટૂલ્સ (જેમ કે ફાઈલ કે હેક્સો) સાથે મિક્સ ન કરવા જોઈએ, જેથી તેના પોઈન્ટ્સ ખરાબ ન થાય.

    આ માર્ગદર્શિકા આઈ.ટી.આઈ. (ITI) અને અન્ય ટેકનિકલ અભ્યાસક્રમોના તાલીમાર્થીઓ માટે પાયાની સમજ પૂરી પાડે છે.

    નમસ્કાર તાલીમાર્થી મિત્રો! એક ‘એલિટ ઇન્ડસ્ટ્રિયલ માસ્ટર ટ્રેનર’ તરીકે, હું તમને **Mechanic Diesel** ના સૌથી પાયાના અને મહત્વના માપન સાધન – **Calipers** ની દુનિયામાં લઈ જઈશ.

🛠️ માસ્ટર ક્લાસ: Calipers Types & Application (કેલિપર્સના પ્રકાર અને ઉપયોગ)

 🔍 મુખ્ય ખ્યાલ

1. કેલિપર્સ એ પરોક્ષ માપણી (Indirect Measurement) માટેનું એક અત્યંત ચોકસાઈભર્યું સાધન છે, જેનો ઉપયોગ એન્જિનના એવા ભાગોને માપવા માટે થાય છે જ્યાં સીધી સ્ટીલ રૂલ પહોંચી શકતી નથી.
2. આ સાધન વર્કપીસના કદને સ્ટીલ રૂલ (Steel Rule) પર સ્થાનાંતરિત કરવાનું કામ કરે છે, જે ડીઝલ એન્જિનના ફિટિંગમાં ‘ઝીરો-એરર’ સુનિશ્ચિત કરે છે.
3. કુશળ મિકેનિક માટે કેલિપર એ માત્ર સાધન નથી, પણ તેના હાથનું વિસ્તરણ છે જે તેને ધાતુના સૂક્ષ્મ તફાવતોને ‘અનુભવવાની’ શક્તિ આપે છે.

 📐 ટેકનિકલ બ્રેકડાઉન અને વિઝ્યુઅલ વોકથ્રુ

ચાલો આ સાધનને હાઈ-ડેફિનેશન દ્રષ્ટિકોણથી સમજીએ:

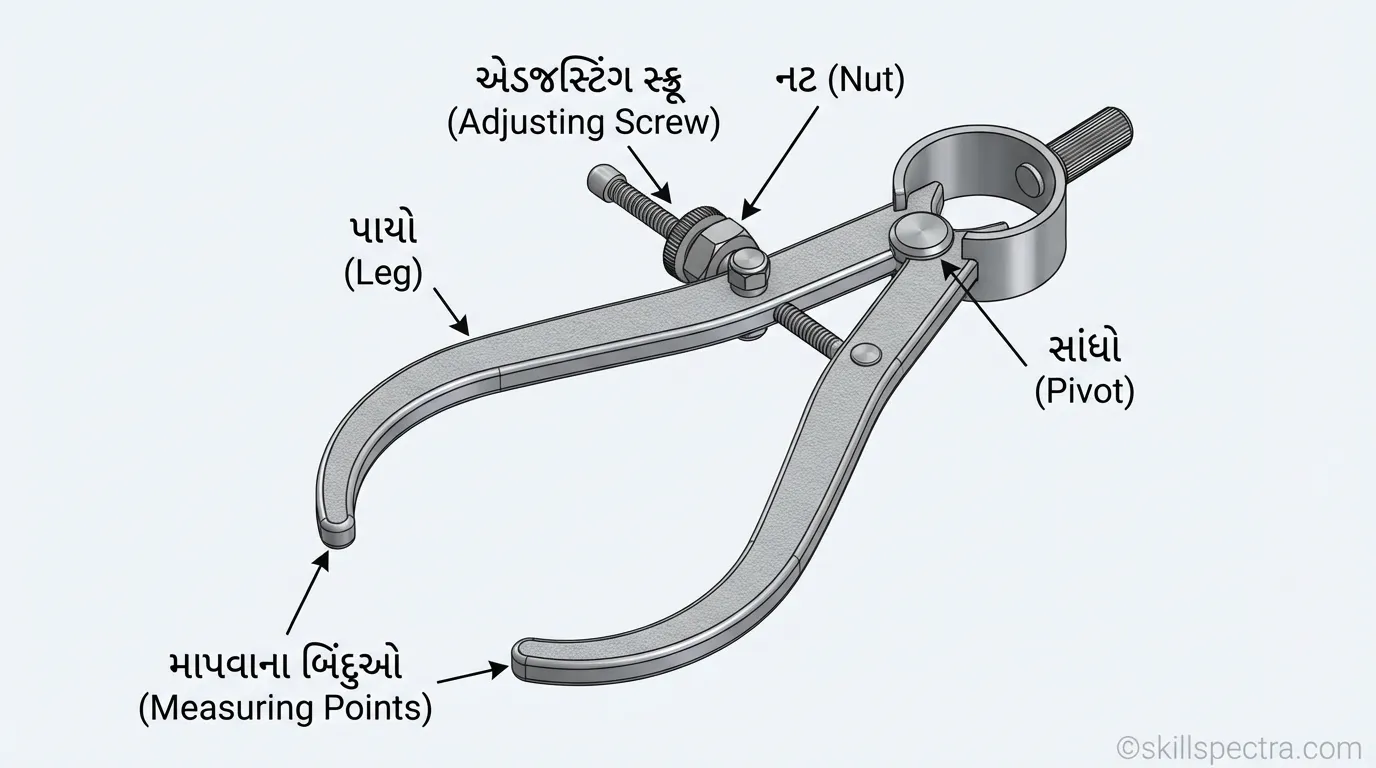

 1. આઉટસાઈડ કેલિપર (Outside Caliper)
     * વિઝ્યુઅલ: તેના બે પગ અંદરની તરફ વળેલા (Curved inwards) હોય છે.
     * ઉપયોગ: નળાકાર ભાગોનો બહારનો વ્યાસ (External Diameter) અથવા જાડાઈ માપવા માટે.
     * ઇન્ટરનલ્સ: તેમાં એક મજબૂત પીવટ (Pivot) અથવા સ્પ્રિંગ જોઇન્ટ (Spring Joint) હોય છે જે પગને સ્થિર રાખે છે.

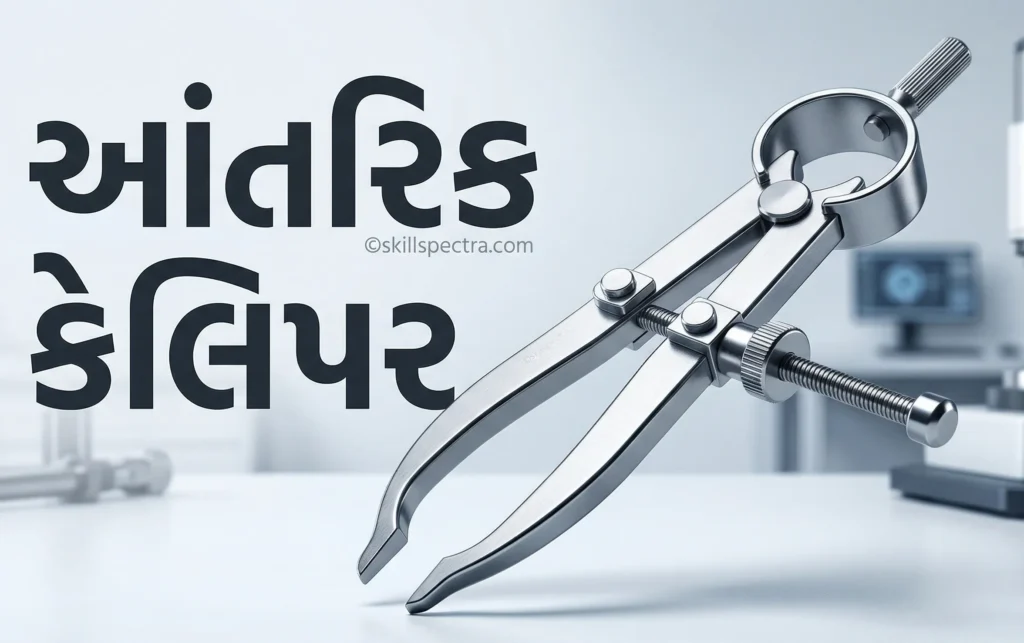

 2. ઇનસાઈડ કેલિપર (Inside Caliper)

     * વિઝ્યુઅલ: તેના પગ બહારની તરફ વળેલા (Curved outwards) અને સીધા હોય છે.
     * ઉપયોગ: સિલિન્ડર બોર (**Cylinder Bore**) અથવા હોલો પાઇપનો અંદરનો વ્યાસ                માપવા માટે.
     * ક્રોસ-સેક્શન: આ કેલિપરની ટીપ્સ સખત (**Hardened**) કરેલી હોય છે જેથી ઘસારો                ઓછો થાય.

 3. જેની કેલિપર / ઓડ-લેગ કેલિપર (Jenny / Odd-leg Caliper)
    * વિઝ્યુઅલ: એક પગ સીધો અને અણીદાર (Pointed) હોય છે, જ્યારે બીજો પગ અંદરની તરફ વળેલો હોય છે.

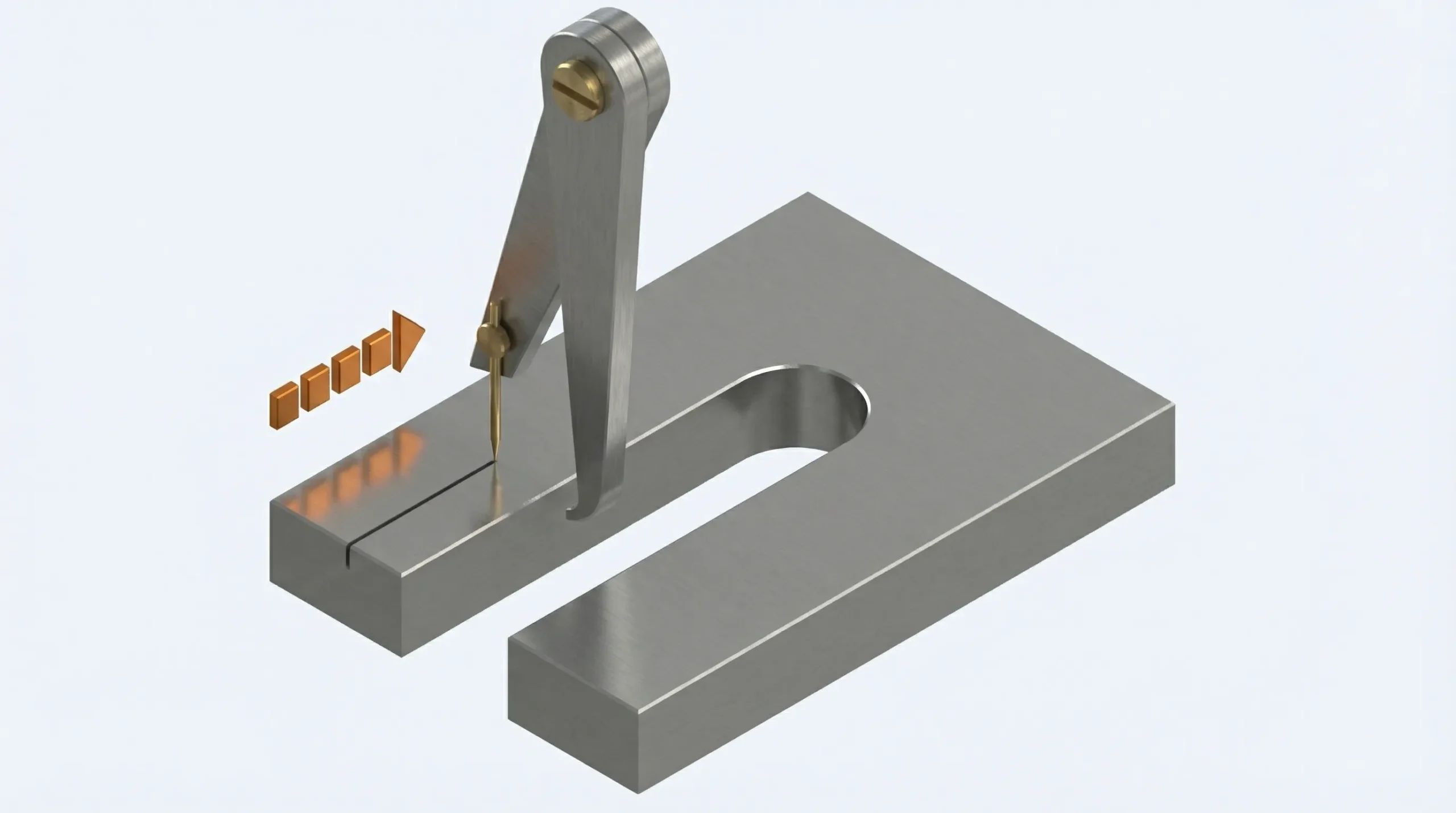

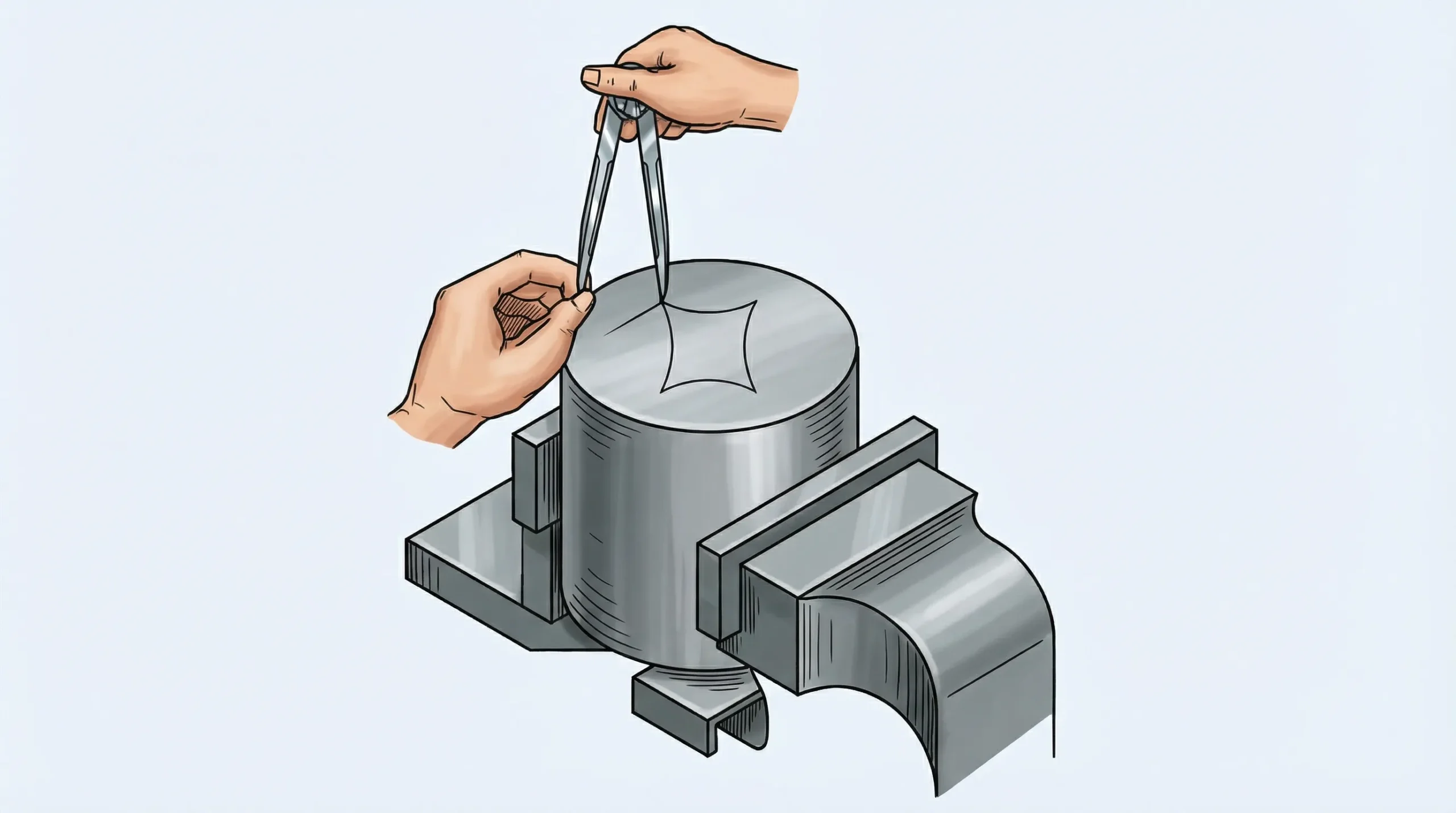

    * ઉપયોગ: રાઉન્ડ બારનું સેન્ટર શોધવા માટે અથવા કિનારીથી સમાંતર લાઇન દોરવા માટે (Marking).

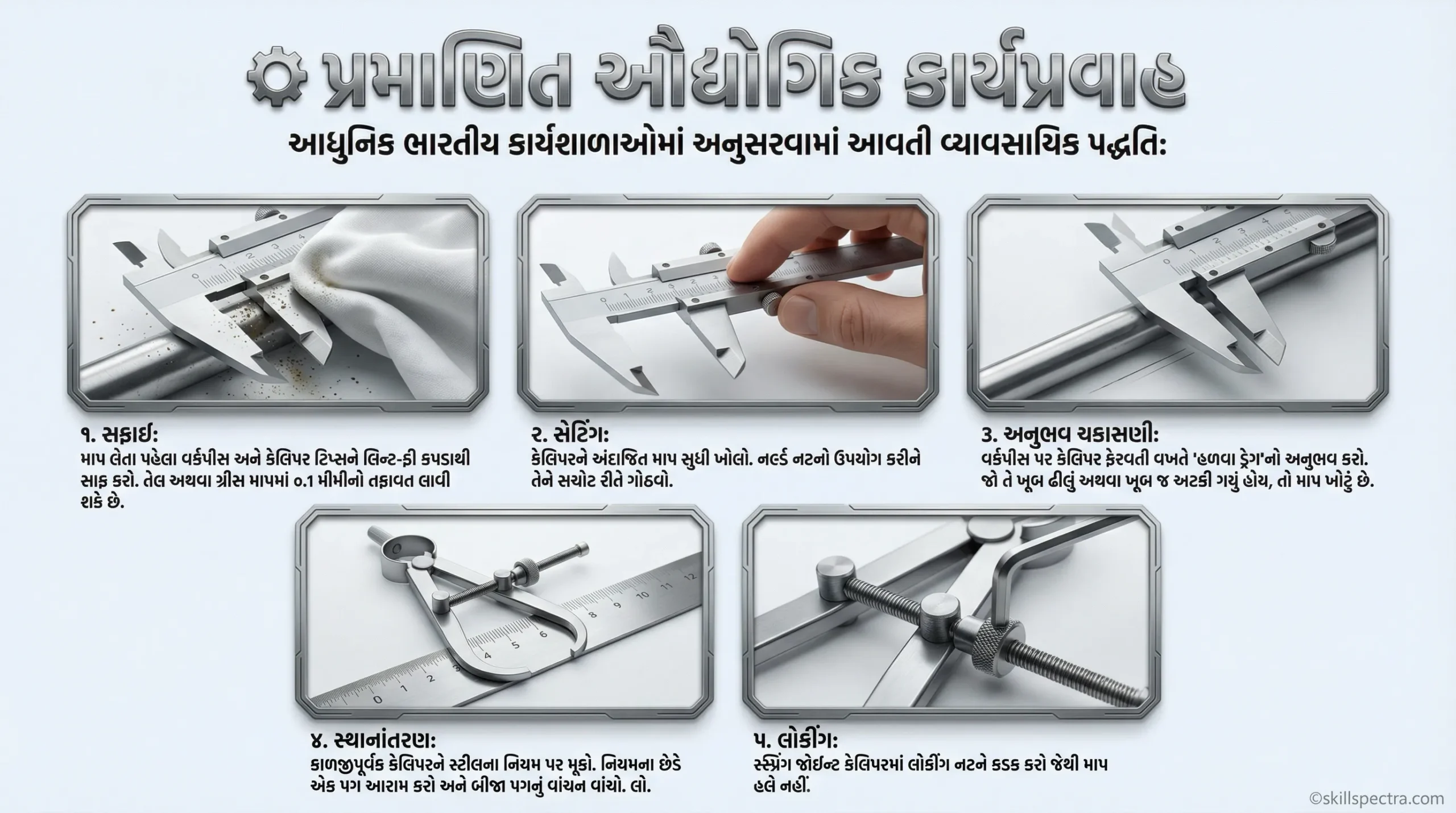

 ⚙️ સ્ટાન્ડર્ડ ઇન્ડસ્ટ્રિયલ વર્કફ્લો (Industrial Workflow)

         આધુનિક ભારતીય વર્કશોપમાં અનુસરવામાં આવતી પ્રોફેશનલ પદ્ધતિ:

         1. ક્લિનિંગ (Cleaning): માપ લેતા પહેલા વર્કપીસ અને કેલિપરની ટીપ્સને લિન્ટ-ફ્રી કાપડથી સાફ કરો. તેલ કે ગ્રીસ માપમાં 0.1mm નો તફાવત લાવી શકે છે.
         2. સેટિંગ (Setting): કેલિપરને અંદાજિત માપ પર ખોલો. Knurled Nut નો ઉપયોગ કરીને તેને ચોકસાઈથી એડજસ્ટ કરો.
         3. ફીલ ચેક (Feel Check): કેલિપરને વર્કપીસ પર ફેરવતી વખતે ‘હળવો ઘસારો’ (Light Drag) અનુભવો. જો તે બહુ ઢીલું હોય કે બહુ ફસાઈ જતું હોય, તો માપ ખોટું છે.

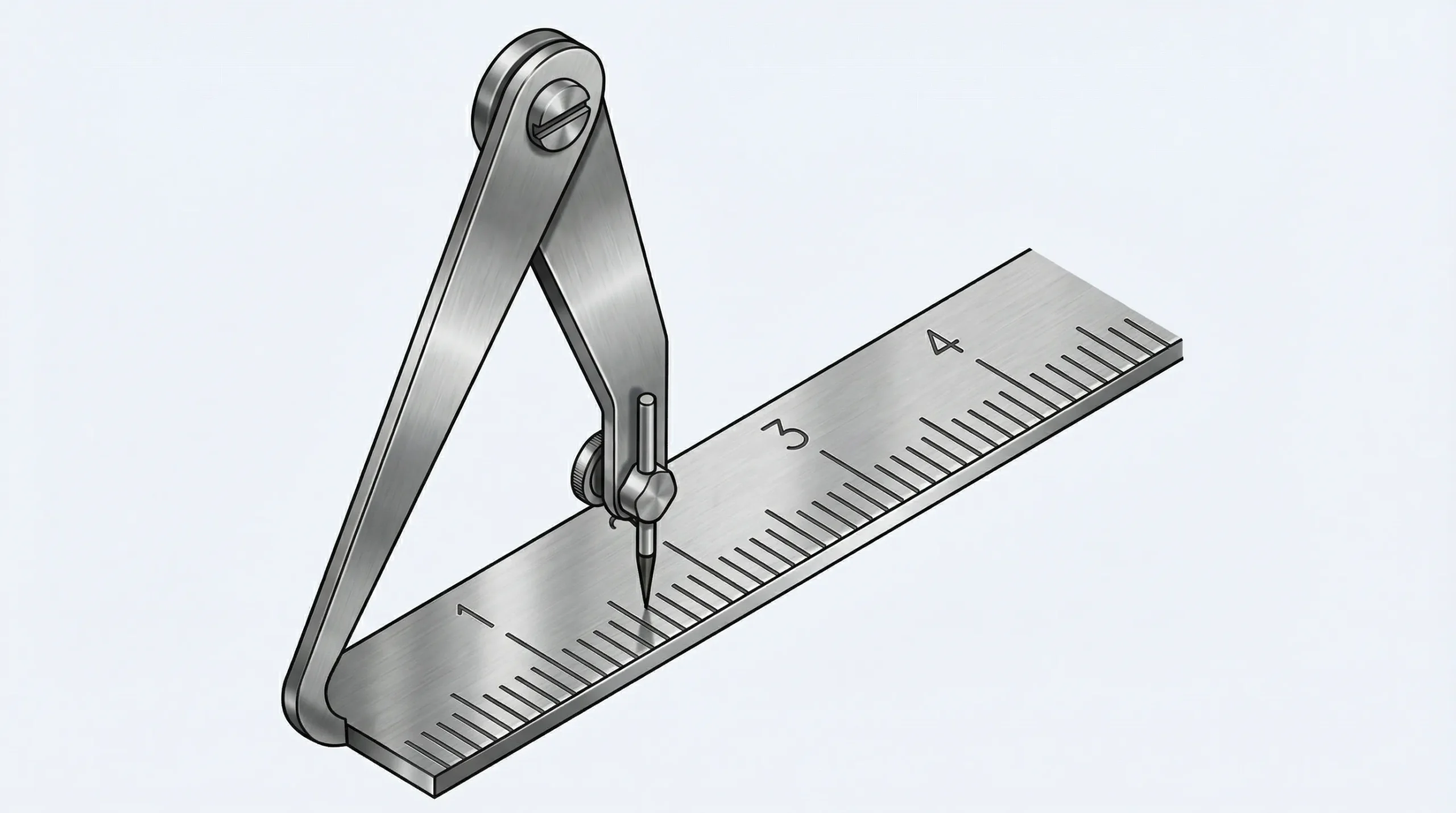

     4. ટ્રાન્સફર (Transfer): સાવચેતીપૂર્વક કેલિપરને સ્ટીલ રૂલ પર મૂકો. એક લેગને રૂલના છેડે ટેકવો અને બીજા લેગનું રીડિંગ લો.
         5. લોકીંગ (Locking): સ્પ્રિંગ જોઇન્ટ કેલિપરમાં લોકીંગ નટને ટાઇટ કરો જેથી માપ ખસી ન જાય.

 🏭 ભારતીય ઔદ્યોગિક કેસ સ્ટડી: Tata Motors સર્વિસ સેન્ટર

પરિસ્થિતિ: એક ટ્રકના ડીઝલ એન્જિનમાં પિસ્ટન સીઝ થઈ જવાની ફરિયાદ આવી છે.
પ્રક્રિયા: મિકેનિક Outside Caliper નો ઉપયોગ કરીને પિસ્ટનનો વ્યાસ (Piston Diameter) માપે છે અને Inside Caliper થી સિલિન્ડર લાઇનરનો અંદરનો વ્યાસ માપે છે.
પરિણામ: જો બંને વચ્ચેનો ક્લિયરન્સ (Clearance) કંપનીના સ્પેસિફિકેશન મુજબ ન હોય, તો એન્જિન ઓવરહોલિંગનો નિર્ણય લેવામાં આવે છે. અહીં કેલિપરનો સચોટ ઉપયોગ એન્જિનને ફરીથી ફેલ થતા બચાવે છે.

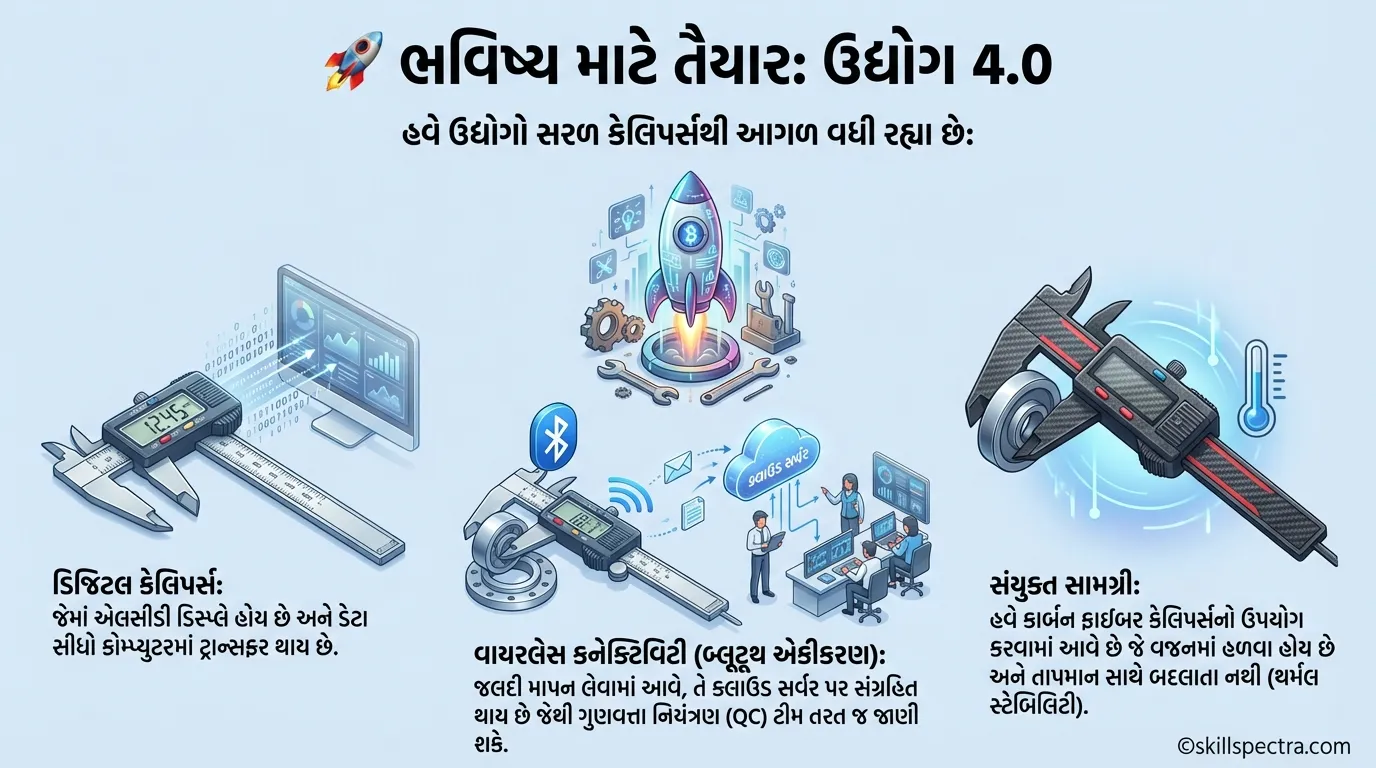

 🚀 ભવિષ્ય માટે તૈયાર: ઇન્ડસ્ટ્રી 4.0

હવે ઉદ્યોગો સાદા કેલિપર્સથી આગળ વધી રહ્યા છે:

* ડિજિટલ કેલિપર્સ (Digital Calipers): જેમાં LCD ડિસ્પ્લે હોય છે અને ડેટા સીધો કોમ્પ્યુટરમાં ટ્રાન્સફર થાય છે.
* વાયરલેસ કનેક્ટિવિટી (Bluetooth Integration): માપ લેતાની સાથે જ તે ક્લાઉડ સર્વર પર સ્ટોર થાય છે જેથી ક્વોલિટી કંટ્રોલ (QC) ટીમને તરત ખબર પડે.
* કોમ્પોઝિટ મટીરીયલ્સ: હવે કાર્બન ફાઈબરના કેલિપર્સ વપરાય છે જે વજનમાં હલકા અને તાપમાન સાથે પ્રસારણ ન પામે તેવા (Thermal Stability) હોય છે.

 💡 વર્કશોપ સિક્રેટ (પ્રો-ટિપ)

> “માસ્ટરની ટિપ: કેલિપર ક્યારેય ભૂલ કરતું નથી, પણ તમારો સ્પર્શ (Touch) કરી શકે છે!”
કેલિપરથી માપ લેતી વખતે તેને ક્યારેય જોરથી દબાવશો નહીં (Don’t force it). જો તમે કેલિપરને વર્કપીસ પર જબરદસ્તીથી પસાર કરો છો, તો તેના પગ લવચીક (Flexing) હોવાથી તે ખોટું (મોટું) માપ આપશે. હંમેશા એવો અનુભવ કરો કે કેલિપરની ટીપ્સ સપાટીને માત્ર ‘ચુંબન’ (Kiss the surface) કરતી હોય!

તાલીમાર્થીઓ, યાદ રાખજો: એક સારો મિકેનિક એ જ છે જેની પાસે સાચા સાધનો અને તેને વાપરવાની સાચી સમજ હોય! 🛠️🇮🇳
