એન્જિનિયરિંગ અને મિકેનિકલ કામમાં ચોકસાઈ (Precision) સૌથી મહત્વની છે. જ્યારે આપણે કોઈ ધાતુના ટુકડા (Workpiece) પર કામ કરતા હોઈએ, ત્યારે તેના પર સચોટ માર્કિંગ કરવું અનિવાર્ય છે. ડિવાઈડર (Divider) એ લેઆઉટ કામ માટે વપરાતું એક અત્યંત મહત્વનું માર્કિંગ સાધન છે. આ લેસનમાં આપણે ડિવાઈડર શું છે, તેના ઉપયોગો અને ડીઝલ મિકેનિકના વ્યવસાયમાં તેનું મહત્વ શું છે તે વિશે વિગતવાર શીખીશું.

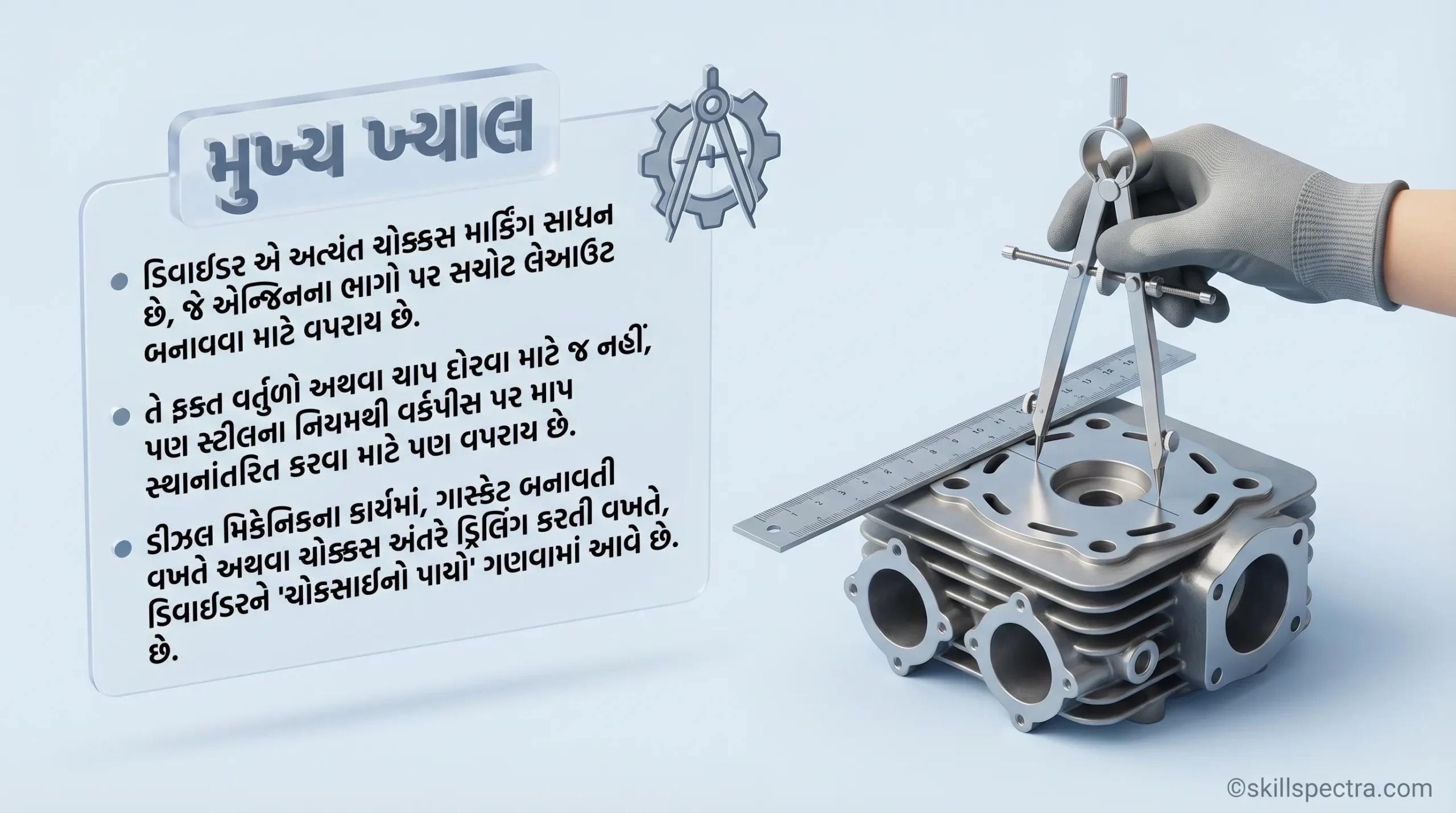

🔍 મુખ્ય ખ્યાલ

ડિવાઈડર (Divider) એ માર્કિંગ માટેનું એક અત્યંત ચોકસાઈપૂર્વકનું સાધન છે, જેનો ઉપયોગ એન્જિનના ભાગો પર સચોટ લેઆઉટ (Layout) તૈયાર કરવા માટે થાય છે.
તે માત્ર વર્તુળ (Circles) કે ચાપ (Arcs) દોરવા માટે જ નહીં, પરંતુ સ્ટીલ રૂલ (Steel Rule) પરથી માપને વર્કપીસ પર સ્થાનાંતરિત (Transferring) કરવા માટે વપરાય છે.
ડીઝલ મિકેનિકના કામમાં, જ્યારે ગાસ્કેટ બનાવવાનું હોય કે ચોક્કસ અંતરે ડ્રિલિંગ કરવાનું હોય, ત્યારે ડિવાઈડર એ ‘ચોકસાઈનો પાયો’ ગણાય છે.

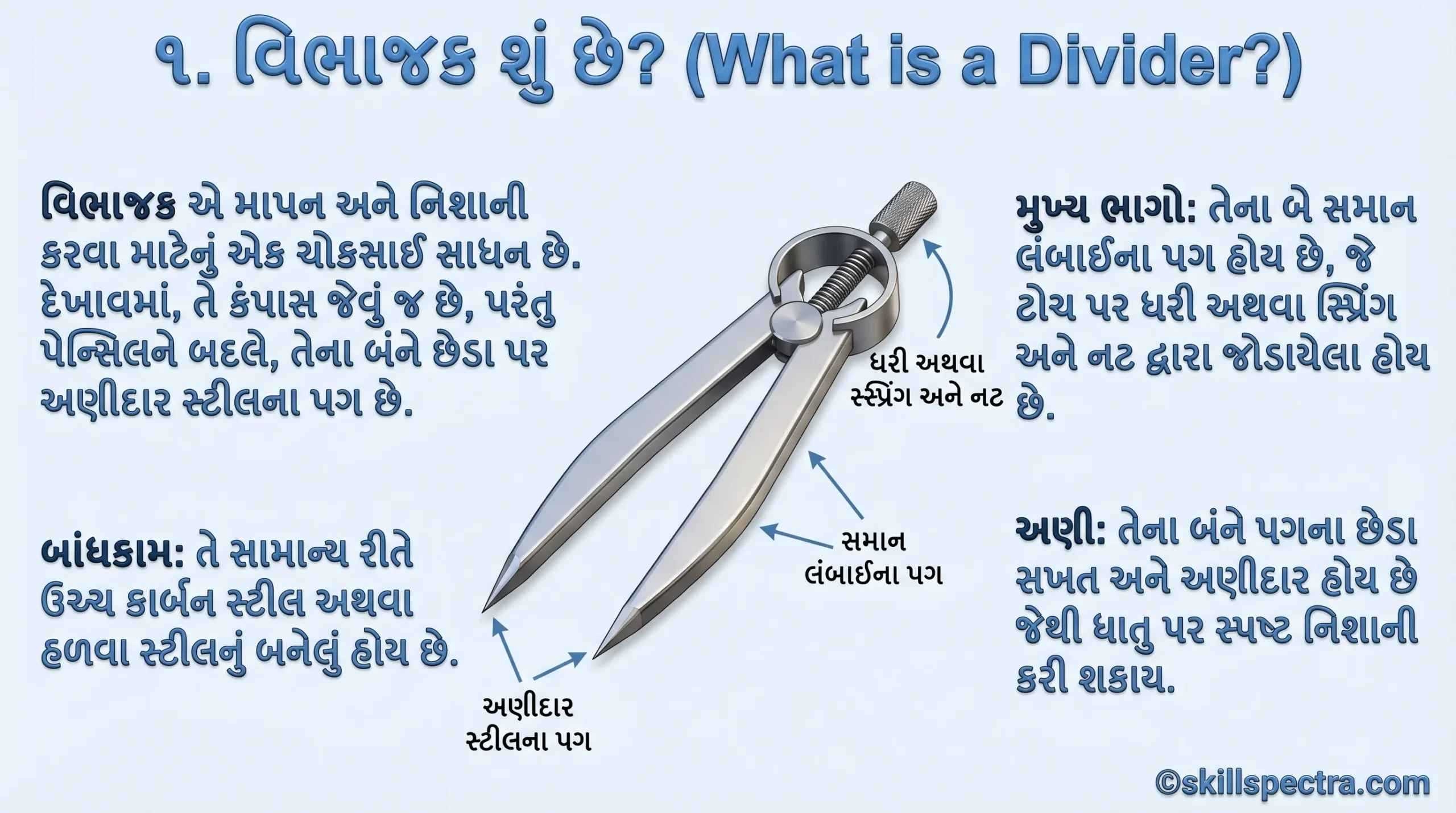

૧. ડિવાઈડર એટલે શું? (What is a Divider?)

ડિવાઈડર (Divider) એ માપન અને માર્કિંગ માટેનું એક ચોકસાઈપૂર્વકનું સાધન છે. દેખાવમાં તે હોકાયંત્ર (Compass) જેવું જ હોય છે, પરંતુ તેમાં પેન્સિલ રાખવાને બદલે બંને છેડે અણીદાર સ્ટીલના પગ હોય છે.

બનાવટ: તે સામાન્ય રીતે હાઈ કાર્બન સ્ટીલ અથવા માઈલ્ડ સ્ટીલમાંથી બનાવવામાં આવે છે.
મુખ્ય ભાગો: તેમાં બે સરખી લંબાઈના પગ (Legs) હોય છે, જે ઉપરના ભાગે પિવોટ (Pivot) અથવા સ્પ્રિંગ અને નટ (Spring and Nut) દ્વારા જોડાયેલા હોય છે.
પોઈન્ટ્સ: તેના બંને પગના છેડા સખત (Hardened) અને અણીદાર (Pointed) હોય છે જેથી ધાતુ પર સ્પષ્ટ નિશાની કરી શકાય.

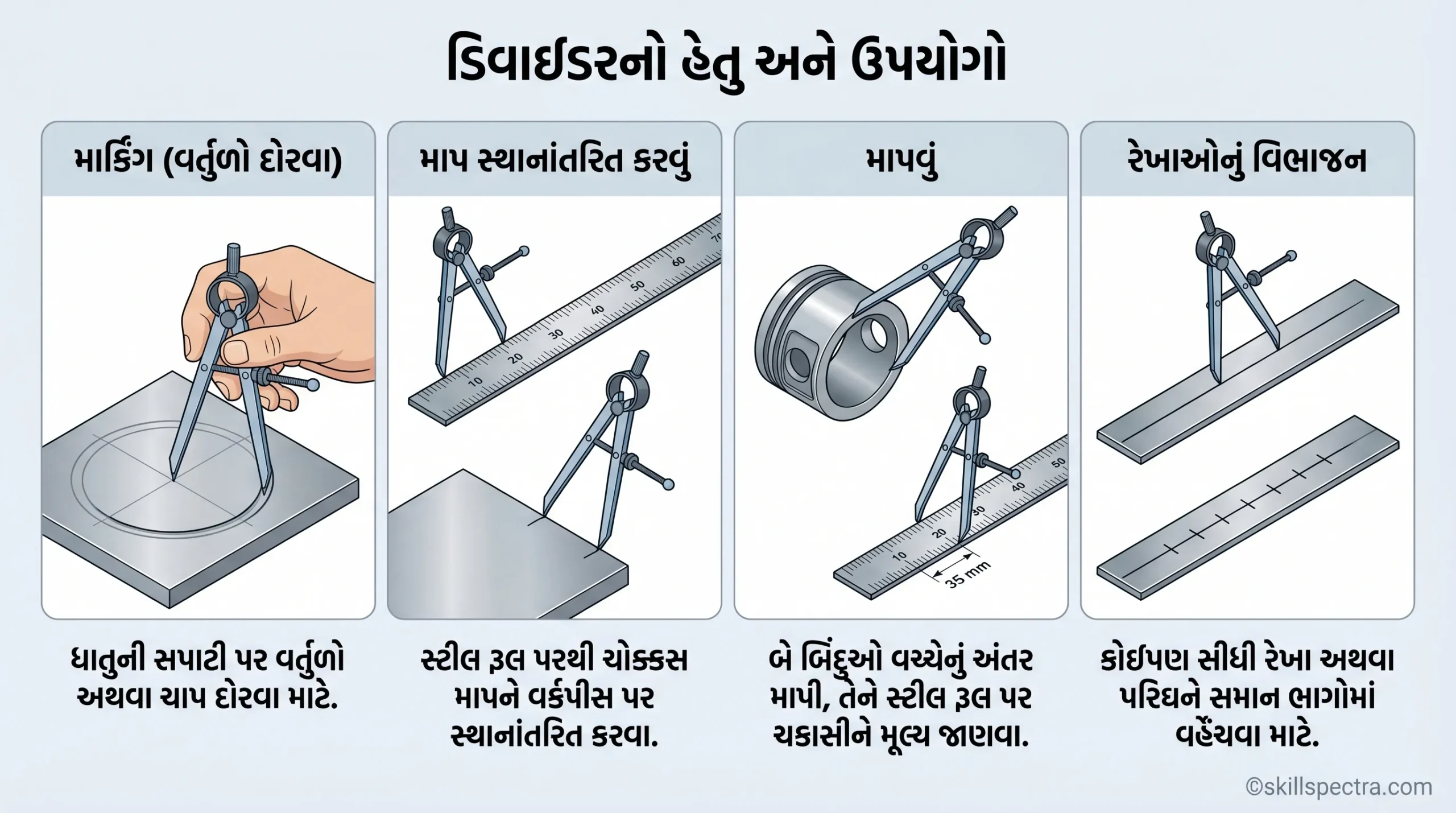

૨. ડિવાઈડરના હેતુ અને ઉપયોગો (Purpose of Dividers)

ડિવાઈડરનો ઉપયોગ મુખ્યત્વે નીચે મુજબના કાર્યો માટે કરવામાં આવે છે:

માર્કિંગ (Marking): ધાતુની સપાટી પર વર્તુળ (Circles) અથવા ચાપ (Arcs) દોરવા માટે તેનો ઉપયોગ થાય છે.
અંતર ટ્રાન્સફર કરવું (Transferring Distance): સ્ટીલ રૂલ (Steel Rule) પરથી ચોક્કસ માપ લઈને તેને વર્કપીસ પર સ્થાનાંતરિત કરવા માટે ડિવાઈડરનો ઉપયોગ થાય છે.
માપણી કરવી (Measuring): બે બિંદુઓ વચ્ચેનું અંતર માપવા માટે અને ત્યારબાદ તે માપને સ્ટીલ રૂલ પર રાખીને તેની કિંમત જાણવા માટે.
રેખાનું વિભાજન (Dividing lines): કોઈપણ સીધી રેખા અથવા પરિઘને સમાન ભાગોમાં વહેંચવા માટે.

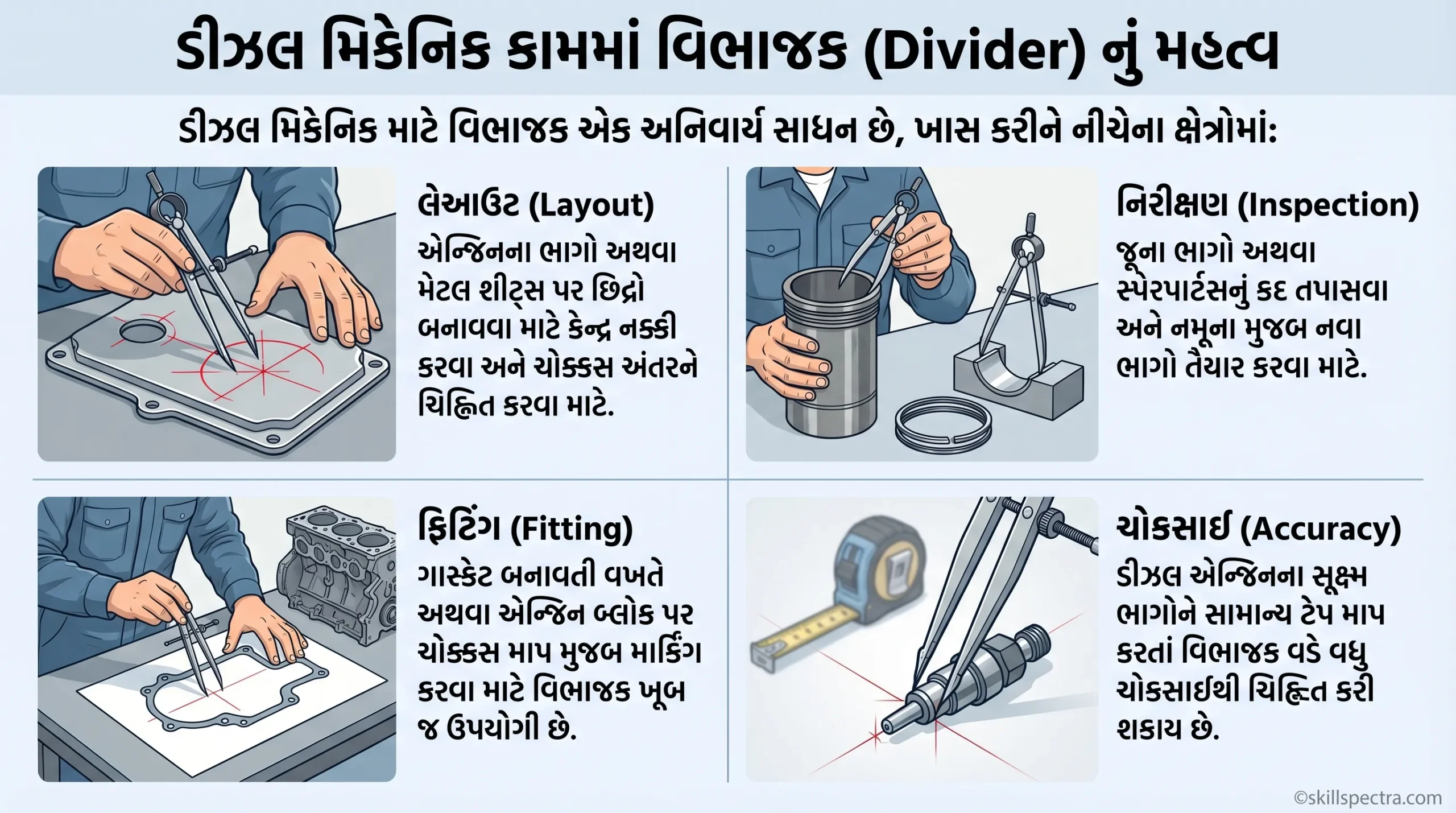

૩. ડીઝલ મિકેનિક કાર્યમાં ડિવાઈડરનું મહત્વ (Importance in Diesel Mechanic Work)

ડીઝલ મિકેનિક માટે ડિવાઈડર એક અનિવાર્ય સાધન છે, ખાસ કરીને નીચેના ક્ષેત્રોમાં:

લેઆઉટ (Layout): એન્જિનના ભાગો અથવા મેટલ શીટ પર હોલ (Holes) પાડવા માટે કેન્દ્ર નક્કી કરવા અને સચોટ અંતર માર્ક કરવા માટે.
નિરીક્ષણ (Inspection): જૂના પાર્ટ્સ અથવા સ્પેરપાર્ટ્સના કદની ચકાસણી કરવા માટે અને નમૂના મુજબ નવા ભાગો તૈયાર કરવા માટે.
ફીટીંગ (Fitting): ગેસ્કેટ (Gasket) બનાવતી વખતે અથવા એન્જિન બ્લોક પર ચોક્કસ માપ મુજબ માર્કિંગ કરવા માટે ડિવાઈડર ખૂબ જ ઉપયોગી છે.
ચોકસાઈ (Accuracy): ડીઝલ એન્જિનના સૂક્ષ્મ ભાગોમાં સામાન્ય માપપટ્ટી કરતાં ડિવાઈડર દ્વારા વધુ ચોકસાઈથી માર્કિંગ કરી શકાય છે.

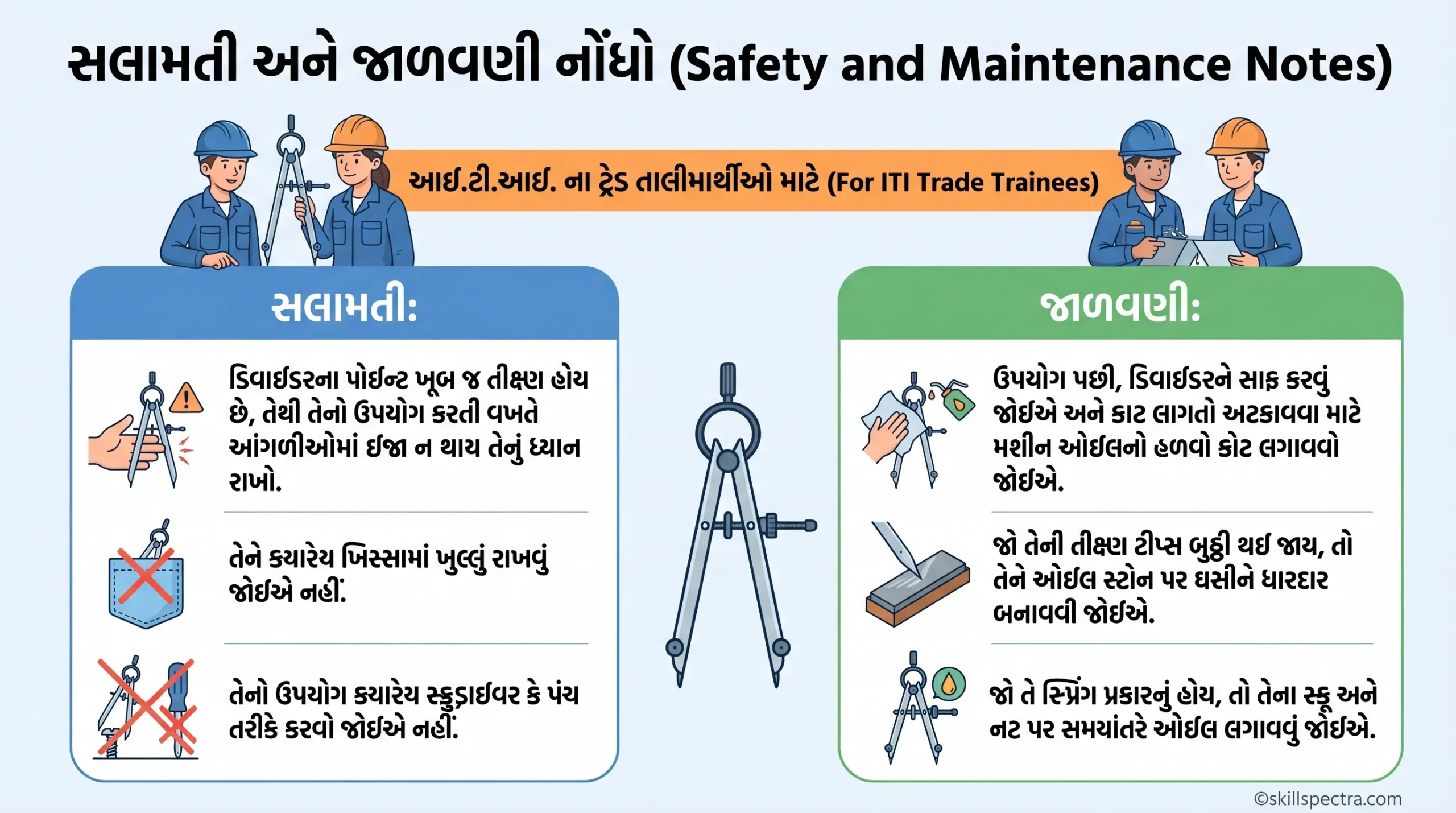

૪. સુરક્ષા અને જાળવણીની નોંધ (Safety and Maintenance Notes)

સુરક્ષા (Safety):
- ડિવાઈડરના પોઈન્ટ્સ ખૂબ જ અણીદાર હોય છે, તેથી તેનો ઉપયોગ કરતી વખતે આંગળીઓ પર ઈજા ન થાય તેનું ધ્યાન રાખવું.
- તેને ક્યારેય ખિસ્સામાં ખુલ્લું રાખવું જોઈએ નહીં.
- તેનો ઉપયોગ સ્ક્રુ-ડ્રાઈવર કે પંચ તરીકે ક્યારેય ન કરવો.

જાળવણી (Maintenance):
- ઉપયોગ કર્યા પછી ડિવાઈડરને સાફ કરી તેના પર હળવું મશીન ઓઈલ (Machine Oil) લગાવવું જોઈએ જેથી તેને કાટ (Rust) ન લાગે.
- તેના અણીદાર છેડા (Tips) જો બુઠ્ઠા થઈ જાય, તો તેને ઓઈલ સ્ટોન (Oil stone) પર ઘસીને ફરીથી અણીદાર બનાવવા જોઈએ.
- જો તે સ્પ્રિંગ પ્રકારનું હોય, તો તેના સ્ક્રુ અને નટ પર સમયાંતરે તેલ નાખવું જોઈએ.

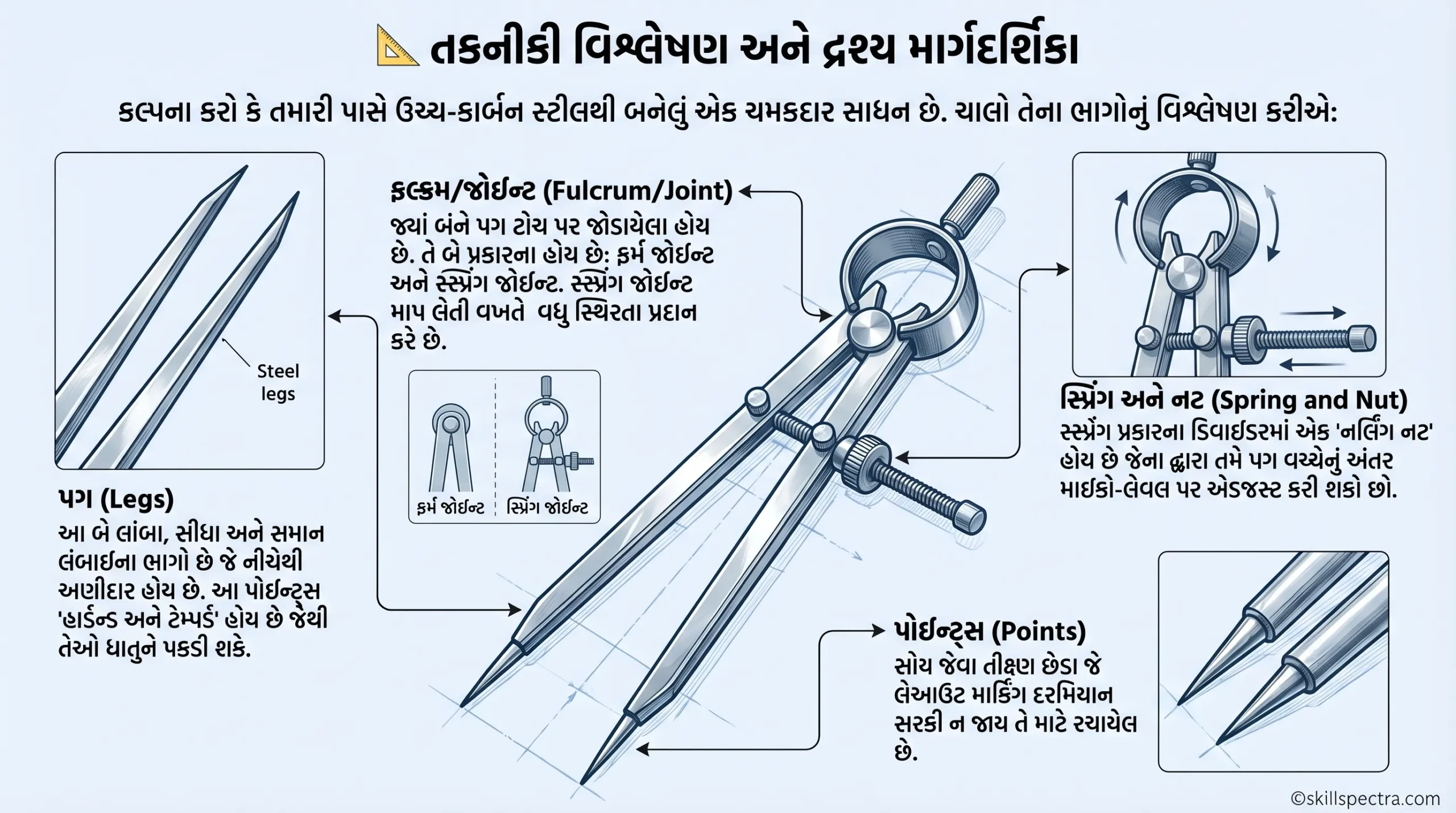

📐 ટેકનિકલ બ્રેકડાઉન અને વિઝ્યુઅલ વોકથ્રુ

કલ્પના કરો કે તમારી પાસે હાઈ-કાર્બન સ્ટીલનું બનેલું એક ચમકતું સાધન છે. ચાલો તેના ભાગોનું વિશ્લેષણ કરીએ:

પગ (Legs): આ બે લાંબા, સીધા અને સમાન લંબાઈના ભાગો છે જે નીચેથી અણીદાર હોય છે. આ પોઈન્ટ્સને ‘હાર્ડન્ડ અને ટેમ્પર્ડ’ (Hardened and Tempered) કરવામાં આવે છે જેથી તે ધાતુ પર લીટા પાડી શકે.

ફુલક્રમ/જોઈન્ટ (Fulcrum/Joint): જ્યાં બંને પગ ઉપરથી જોડાયેલા હોય છે. તે બે પ્રકારના હોય છે: ફર્મ જોઈન્ટ (Firm Joint) અને સ્પ્રિંગ જોઈન્ટ (Spring Joint). સ્પ્રિંગ જોઈન્ટમાં માપ લેતી વખતે વધુ સ્થિરતા મળે છે.
સ્પ્રિંગ અને નટ (Spring and Nut): સ્પ્રિંગ પ્રકારના ડિવાઈડરમાં એક ‘નરલિંગ નટ’ (Knurling Nut) હોય છે, જેના દ્વારા તમે માઈક્રો-લેવલ પર પગનું અંતર એડજસ્ટ કરી શકો છો.
પોઈન્ટ્સ (Points): સોય જેવા તીક્ષ્ણ છેડા જે લેઆઉટ માર્કિંગ દરમિયાન લપસી ન જાય તે રીતે ડિઝાઇન કરેલા હોય છે.

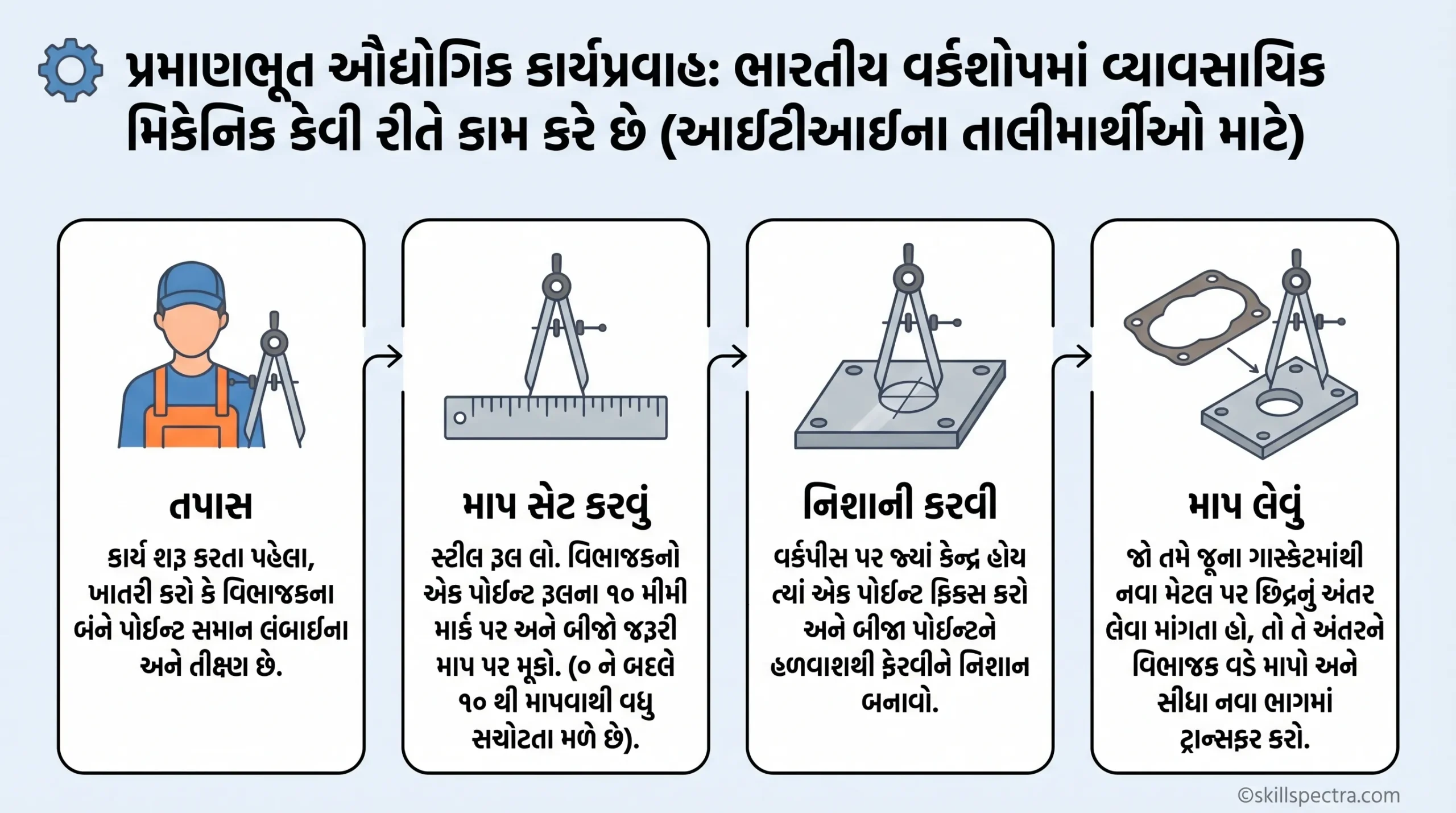

⚙️ સ્ટાન્ડર્ડ ઇન્ડસ્ટ્રિયલ વર્કફ્લો

ભારતીય વર્કશોપમાં પ્રોફેશનલ મિકેનિક કેવી રીતે કામ કરે છે:

તૈયારી (Inspection): કામ શરૂ કરતા પહેલા જુઓ કે ડિવાઈડરના બંને પોઈન્ટ્સ સમાન લંબાઈના અને તીક્ષ્ણ છે કે નહીં.
માપ સેટ કરવું (Setting the dimension): સ્ટીલ રૂલ (Steel Rule) લો. ડિવાઈડરનો એક પોઈન્ટ રૂલના 10mm ના માર્ક પર મૂકો અને બીજો જરૂરી માપ પર. (0 થી માપ લેવાને બદલે 10 થી લેવાથી વધુ ચોકસાઈ મળે છે).

માર્કિંગ (Scribing): વર્કપીસ પર જ્યાં કેન્દ્ર (Center) હોય ત્યાં એક પોઈન્ટ સ્થિર કરો અને બીજા પોઈન્ટને હળવા હાથે ફેરવીને નિશાન બનાવો.
ટ્રાન્સફરિંગ (Transferring): જો તમારે કોઈ જૂના ગાસ્કેટ (Gasket) પરથી હોલનું અંતર નવા મેટલ પર લેવું હોય, તો ડિવાઈડરથી તે અંતર માપીને સીધું નવા ભાગ પર ટ્રાન્સફર કરો.

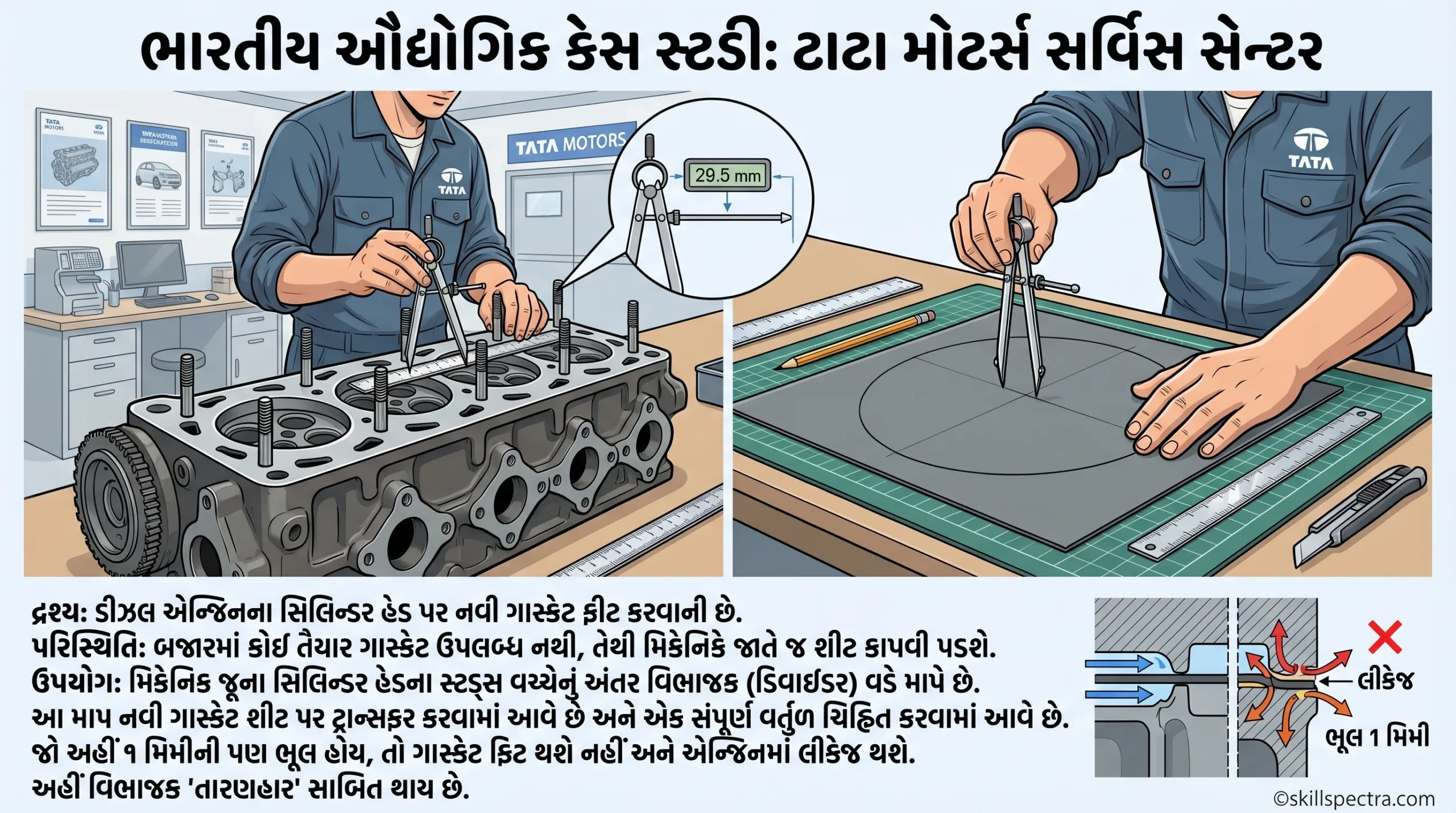

🏭 ભારતીય ઔદ્યોગિક કેસ સ્ટડી: ટાટા મોટર્સ સર્વિસ સેન્ટર

દ્રશ્ય: એક ડીઝલ એન્જિનના સિલિન્ડર હેડ (Cylinder Head) પર નવું ગાસ્કેટ ફિટ કરવાનું છે. પરિસ્થિતિ: બજારમાં રેડીમેડ ગાસ્કેટ ઉપલબ્ધ નથી, તેથી મિકેનિકે જાતે શીટ કાપવી પડશે. ઉપયોગ: મિકેનિક જૂના સિલિન્ડર હેડના સ્ટડ (Studs) વચ્ચેનું અંતર ડિવાઈડર વડે માપે છે. આ માપને નવી ગાસ્કેટ શીટ પર ટ્રાન્સફર કરીને પરફેક્ટ સર્કલ માર્ક કરવામાં આવે છે. જો અહીં 1mm ની પણ ભૂલ થાય, તો ગાસ્કેટ ફિટ થશે નહીં અને એન્જિનમાં લીકેજ (Leakage) થશે. અહીં ડિવાઈડર એ ‘સેવિયર’ (Saviour) સાબિત થાય છે.

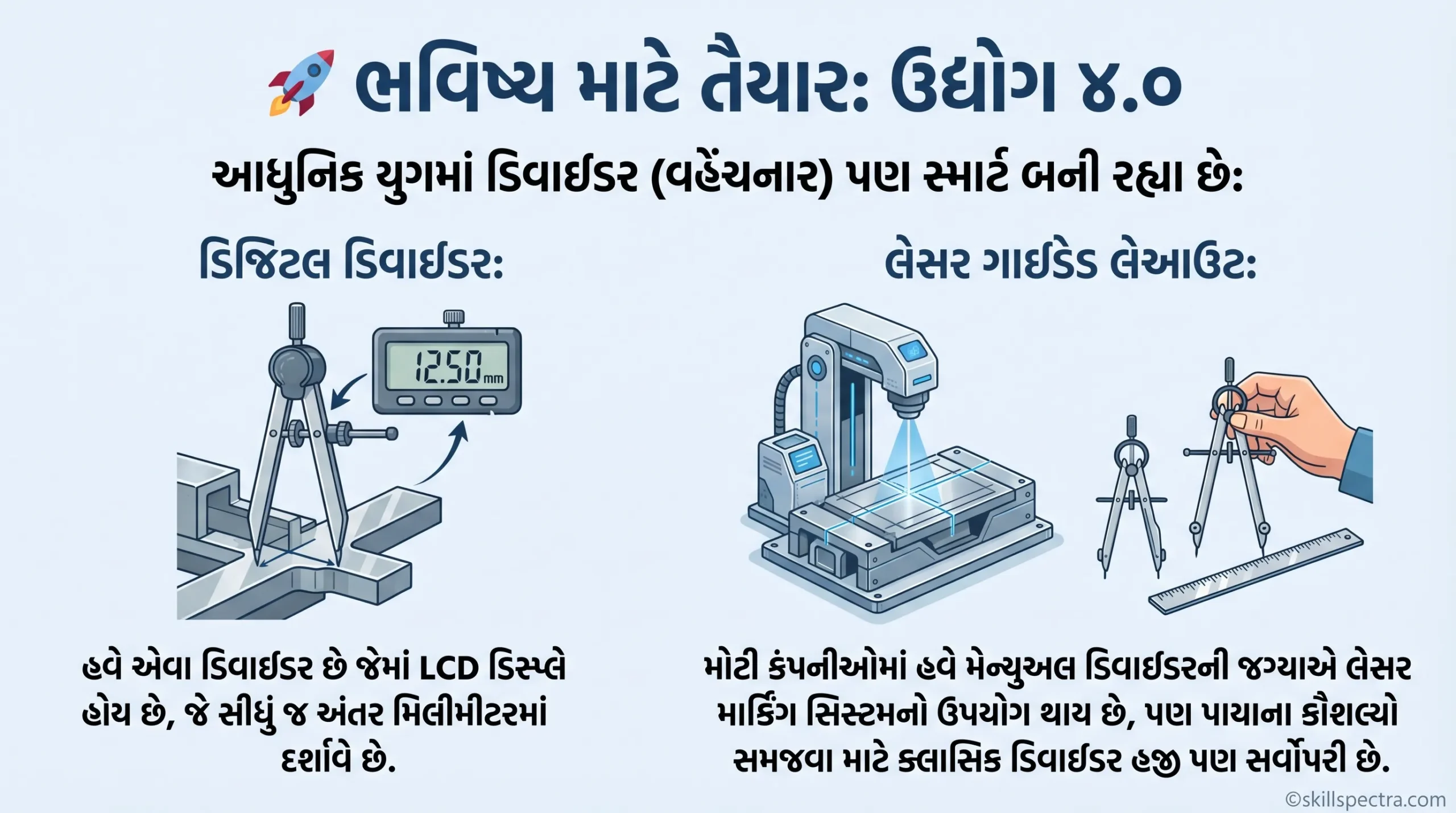

🚀 ભવિષ્ય માટે તૈયાર: ઇન્ડસ્ટ્રી 4.0

આધુનિક સમયમાં ડિવાઈડર પણ સ્માર્ટ બની રહ્યા છે:

ડિજિટલ ડિવાઈડર (Digital Dividers): હવે એવા ડિવાઈડર આવે છે જેમાં LCD ડિસ્પ્લે હોય છે, જે સીધું જ અંતર (Distance) મિલિમીટરમાં બતાવે છે.
લેસર ગાઈડેડ લેઆઉટ (Laser Guided Layout): મોટી કંપનીઓમાં હવે મેન્યુઅલ ડિવાઈડરની જગ્યાએ લેસર માર્કિંગ સિસ્ટમ વપરાય છે, પરંતુ બેઝિક સ્કીલ સમજવા માટે હજુ પણ ક્લાસિક ડિવાઈડર સર્વોપરી છે.

💡 વર્કશોપ સિક્રેટ (પ્રો-ટિપ)

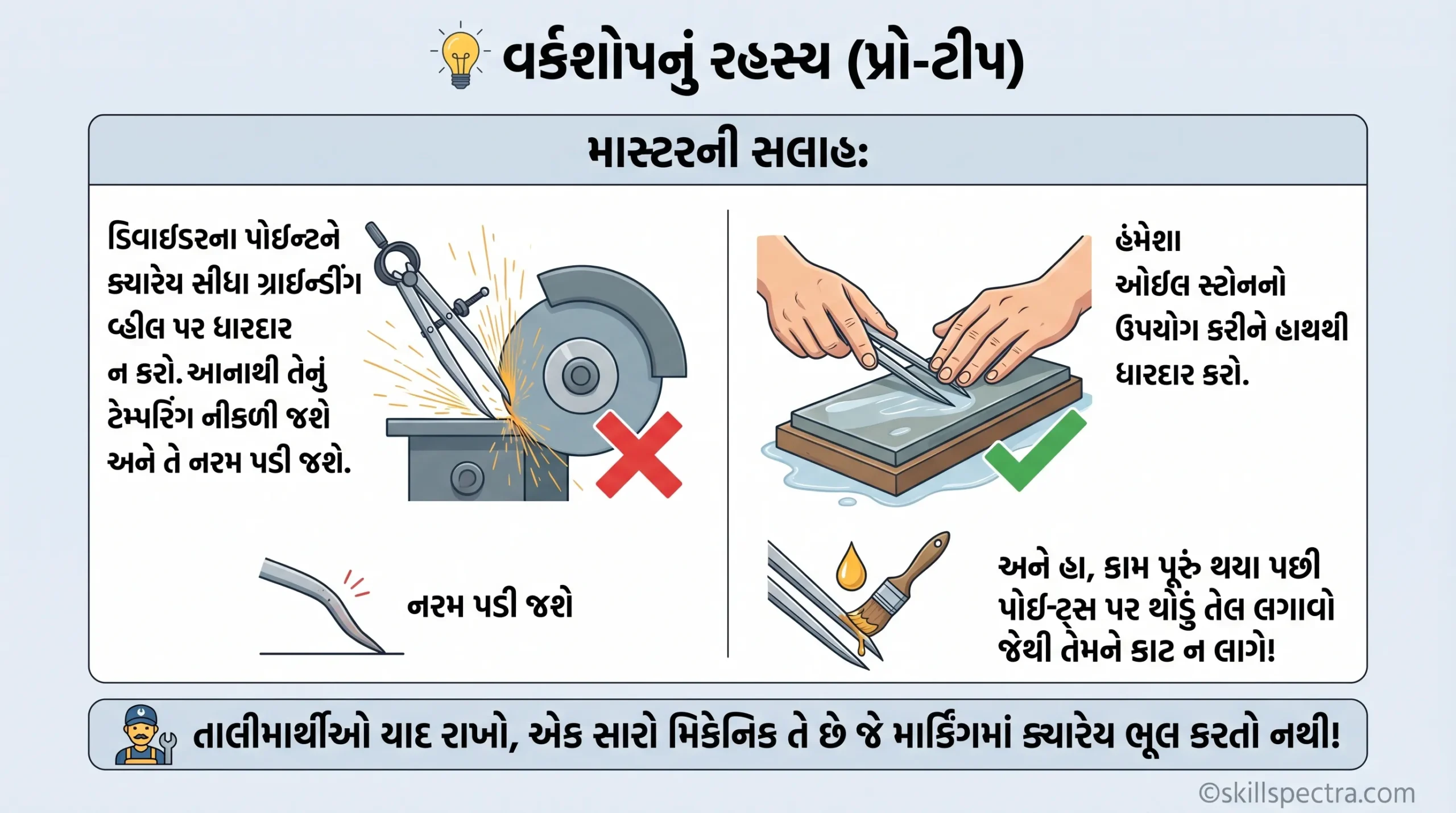

“માસ્ટરની ટિપ:” ક્યારેય પણ ડિવાઈડરના પોઈન્ટ્સને સીધા ગ્રાઇન્ડિંગ વ્હીલ (Grinding Wheel) પર ધાર ન કાઢો. તેનાથી તેની ટેમ્પરિંગ (Temper) નીકળી જશે અને તે નરમ પડી જશે. હંમેશા ઓઈલ સ્ટોન (Oil Stone) નો ઉપયોગ કરીને હાથેથી જ ધાર કાઢો. અને હા, કામ પૂરું થયા પછી પોઈન્ટ્સ પર હળવું તેલ લગાવો જેથી તેને કાટ (Rust) ન લાગે!

યાદ રાખજો ટ્રેનીઝ, એક સારો મિકેનિક તે જ છે જેની માર્કિંગમાં ક્યારેય ભૂલ નથી પડતી! 👨‍
