મોડ્યુલ: મેઝરિંગ અને માર્કિંગ પ્રેક્ટિસ (Measuring and Marking Practice)

લેસન: માર્કિંગ મટીરિયલ્સ (Marking Materials)

વિષય: ડિવાઈડરનો ઉપયોગ કરવાની સ્ટેપ-બાય-સ્ટેપ પ્રક્રિયા

પરિચય (Overview): એન્જિનિયરિંગ અને વર્કશોપ પ્રેક્ટિસમાં ડિવાઈડર (Divider) એક અત્યંત મહત્વનું માર્કિંગ સાધન છે. તેનો મુખ્ય ઉપયોગ ચોકસાઈપૂર્વક અંતર ટ્રાન્સફર કરવા, વર્તુળ કે ચાપ (arcs) દોરવા અને સીધી રેખાને સમાન ભાગોમાં વિભાજિત કરવા માટે થાય છે. સામાન્ય રીતે વર્કશોપમાં સ્પ્રિંગ જોઈન્ટ ડિવાઈડર (Spring Joint Divider) નો ઉપયોગ વધુ થાય છે કારણ કે તેને નટ દ્વારા સચોટ રીતે એડજસ્ટ કરી શકાય છે.

A. ડિવાઈડર સેટ કરવાની રીત (Setting the Divider)

કોઈપણ માર્કિંગ શરૂ કરતા પહેલા, ડિવાઈડર પર સચોટ માપ સેટ કરવું અનિવાર્ય છે.

1. માપપટ્ટીનો ઉપયોગ: માપ લેવા માટે હંમેશા સારી ગુણવત્તાની સ્ટીલ રૂલ (Steel Rule) નો ઉપયોગ કરો.
2. અંતર સેટ કરવું: ડિવાઈડરના એક પોઈન્ટને સ્ટીલ રૂલના કોઈ પણ પૂર્ણાંક આંકડા (દા.ત. 10mm અથવા 1 inch) પર સ્થિર રાખો. બીજા પોઈન્ટને જરૂરી માપ સુધી લઈ જાઓ.
3. સચોટતા તપાસવી: ખાતરી કરો કે ડિવાઈડરના બંને પોઈન્ટ સ્ટીલ રૂલના ગ્રેજ્યુએશન (કાપા) ની બરાબર વચ્ચે બેસે છે.
4. લોકિંગ (Locking): જો તમારું ડિવાઈડર એડજસ્ટેબલ હોય, તો નર્લ્ડ નટ (Knurled Nut) નો ઉપયોગ કરીને તેને હળવેથી લોક કરો જેથી માપ લેતી વખતે તે હલી ન જાય.

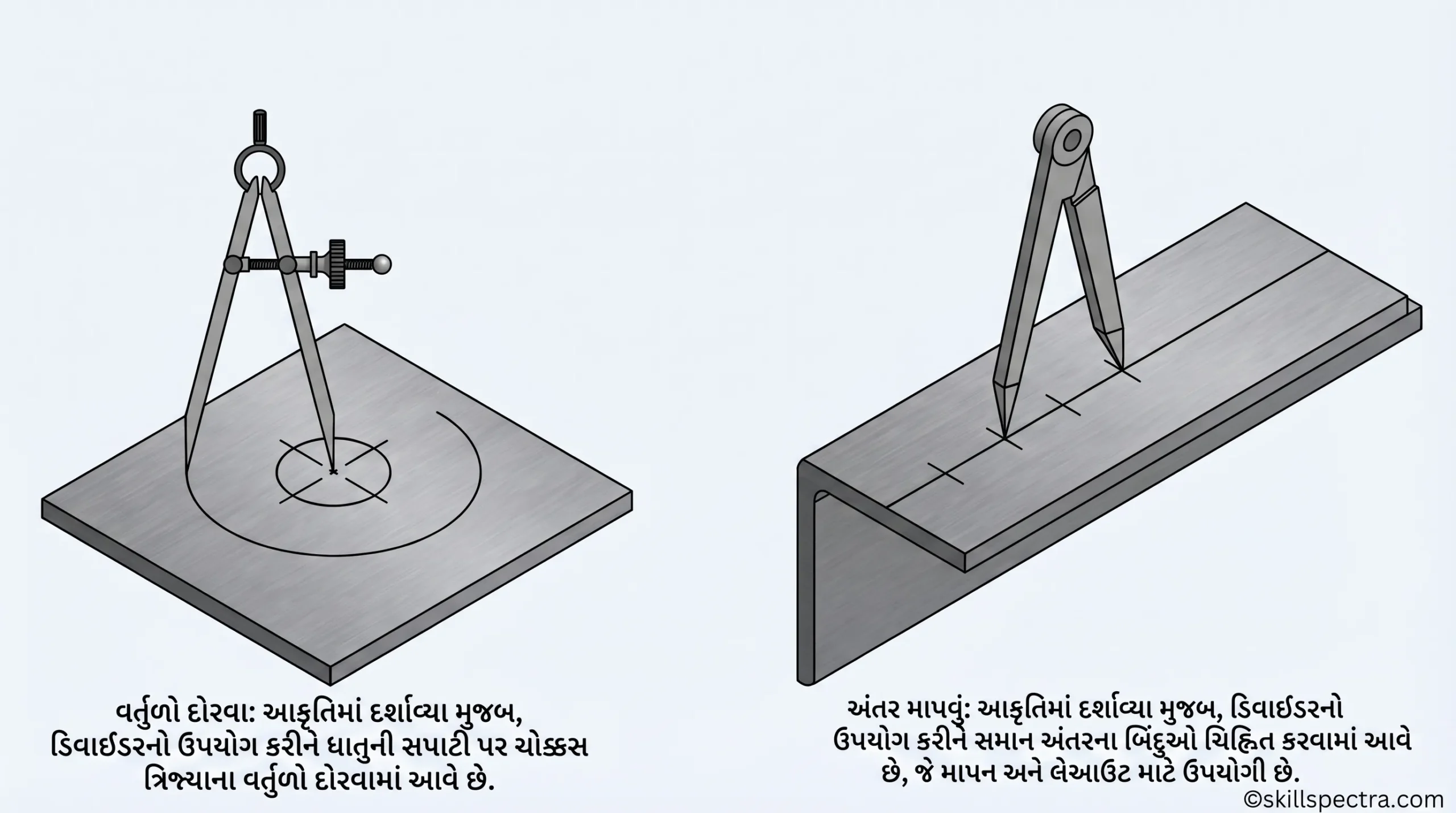

B. વર્તુળ દોરવાની રીત (Marking a Circle)

ધાતુની સપાટી પર ચોકસાઈથી વર્તુળ દોરવા માટે નીચે મુજબના પગલાં અનુસરો:

1. સેન્ટર પંચિંગ: સૌથી પહેલા જ્યાં વર્તુળનું કેન્દ્ર રાખવું હોય ત્યાં સેન્ટર પંચ (Center Punch) અને હથોડીની મદદથી એક નાનું નિશાન (Indentation) બનાવો.
2. પોઝિશનિંગ: ડિવાઈડરના એક પગ (Leg) ના પોઈન્ટને સેન્ટર પંચ દ્વારા બનાવેલા ખાડામાં મજબૂત રીતે સ્થાપિત કરો.
3. માર્કિંગ: ડિવાઈડરને ઉપરના ભાગેથી પકડો અને તેને સહેજ નમાવીને (Inclined) સપાટી પર સ્મૂધલી રોટેટ (Rotate smoothly) કરો.
4. સતત દબાણ: વર્તુળ દોરતી વખતે એકસમાન દબાણ જાળવી રાખો જેથી લીટી સ્પષ્ટ અને ઊંડી બને.

C. રેખાનું વિભાજન કરવું (Dividing a Line)

કોઈ પણ સીધી રેખાને સમાન ભાગોમાં વહેંચવા માટે ડિવાઈડરનો ‘સ્ટેપ ઓફ’ પદ્ધતિથી ઉપયોગ થાય છે:

1. અંદાજિત માપ: રેખાની લંબાઈ મુજબ ડિવાઈડર પર એક અંદાજિત અંતર સેટ કરો.
2. સ્ટેપ ઓફ (Step off): રેખાના એક છેડાથી શરૂ કરીને ડિવાઈડરને વારાફરતી ફેરવીને (ચાલતા હોય તેમ) નિશાન બનાવતા જાઓ.
3. ચકાસણી: જો છેલ્લે પહોંચતા અંતર વધી જાય કે ઘટી જાય, તો ડિવાઈડરના માપમાં સહેજ ફેરફાર કરો.
4. ચોકસાઈ: આ પ્રક્રિયા ત્યાં સુધી ફરીથી કરો જ્યાં સુધી રેખાના છેલ્લા બિંદુ પર ડિવાઈડરનો પોઈન્ટ બરાબર ન આવી જાય.

મુખ્ય તકનીકી મુદ્દાઓ (Key Technical Points)

• પોઈન્ટની તીક્ષ્ણતા: ડિવાઈડરના બંને પોઈન્ટ હંમેશા તીક્ષ્ણ (Sharp) હોવા જોઈએ. જો તે બુઠ્ઠા થઈ જાય, તો તેને ઓઈલ સ્ટોન (Oil stone) પર ઘસીને તીક્ષ્ણ કરવા.
• સમાંતર પાયા: ખાતરી કરો કે જ્યારે ડિવાઈડર બંધ હોય ત્યારે બંને પગની લંબાઈ એકસમાન હોય.
• પિવટ ટાઈટનેસ: ડિવાઈડરનો જોઈન્ટ બહુ ઢીલો ન હોવો જોઈએ, નહીં તો માર્કિંગમાં ભૂલ આવી શકે છે.

સલામતી સૂચનાઓ (Safety Notes)

• ઈજાથી બચો: ડિવાઈડરના પોઈન્ટ ખૂબ તીક્ષ્ણ હોય છે, તેથી તેનો ઉપયોગ કરતી વખતે આંગળીઓ પર વાગે નહીં તેનું ધ્યાન રાખવું.
• યોગ્ય સંગ્રહ: ઉપયોગ કર્યા પછી તેને તેલવાળા કપડાથી સાફ કરો જેથી કાટ ન લાગે અને તેને સુરક્ષિત રીતે ટૂલ બોક્સમાં મૂકો.
• સાધનનો દુરુપયોગ: ડિવાઈડરનો ઉપયોગ ક્યારેય પંચ કે સ્ક્રાઈબર તરીકે ન કરવો, તેનાથી તેની ચોકસાઈ નષ્ટ થાય છે.
• વર્કપીસની સફાઈ: માર્કિંગ કરતા પહેલા ધાતુની સપાટી પરથી ધૂળ, તેલ કે કાટ સાફ કરી લેવો જોઈએ.

🛠️ માસ્ટર ક્લાસ: ડિવાઈડરનો ઉપયોગ – સ્ટેપ-બાય-સ્ટેપ પ્રોસિજર (Divider Usage: Step-by-Step Procedure)

ટ્રેડ સંદર્ભ: મિકેનિક ડીઝલ (Mechanic Diesel)
વિષય: માર્કિંગ પ્રેક્ટિસ અને ડિવાઈડર (Divider) નો સાચો ઉપયોગ

🔍 મુખ્ય ખ્યાલ (Core Concept)

1. ચોકસાઈ એ જ સફળતા: ડીઝલ એન્જિનના સ્પેરપાર્ટ્સમાં માઇક્રોન લેવલની ચોકસાઈ જરૂરી છે; ડિવાઈડર (Divider) એ માર્કિંગ માટેનું પાયાનું સાધન છે જે અંતરને સ્કેલ પરથી જોબ પર ટ્રાન્સફર કરે છે.
2. ભૂલરહિત લેઆઉટ: જો માર્કિંગમાં 0.5mm ની પણ ભૂલ થાય, તો પિસ્ટન (Piston) કે સિલિન્ડર હેડ (Cylinder Head) ના ફિટિંગમાં ગંભીર સમસ્યા સર્જાઈ શકે છે.
3. સાધન પર પકડ: ડિવાઈડરનો ઉપયોગ માત્ર રેખાઓ દોરવા માટે નહીં, પણ ચોક્કસ અંતર માપવા અને સમાન ભાગોમાં વિભાજન કરવા માટે થાય છે.

📐 ટેકનિકલ બ્રેકડાઉન અને વિઝ્યુઅલ વોકથ્રુ (Technical Breakdown)

જ્યારે તમે ‘ફર્મ જોઈન્ટ’ (Firm Joint) કે ‘સ્પ્રિંગ જોઈન્ટ’ (Spring Joint) ડિવાઈડરને જુઓ છો, ત્યારે આ ભાગો પર ધ્યાન આપો:

• લેગ્સ (Legs): ઉચ્ચ ગુણવત્તાવાળા સ્ટીલમાંથી બનેલા બે અણીદાર પગ, જે સમાંતર ફેલાય છે.
• પીવોટ/ફલક્રમ (Pivot/Fulcrum): ટોચનો ભાગ જ્યાં બંને પગ જોડાયેલા હોય છે. સ્પ્રિંગ ટાઈપમાં અહીં મજબૂત સ્પ્રિંગ હોય છે.
• એડજસ્ટિંગ નટ (Adjusting Nut): સ્પ્રિંગ ડિવાઈડરમાં આ ચોકસાઈથી અંતર સેટ કરવા માટેનું મિકેનિઝમ છે.
• ટીપ્સ (Hardened Tips): બંને પગના નીચેના અણીદાર છેડા, જે કામ કરતી વખતે ઘસાઈ ન જાય તે માટે ‘હાર્ડન્ડ’ (Hardened) કરેલા હોય છે.
• વર્કિંગ વ્યૂ: કલ્પના કરો કે તમે ડીઝલ એન્જિનના બ્લોક પર એક પરફેક્ટ વર્તુળ દોરી રહ્યા છો – ડિવાઈડરની ટીપ ધાતુમાં સ્થિર રહેવી જોઈએ.

⚙️ સ્ટાન્ડર્ડ ઇન્ડસ્ટ્રિયલ વર્કફ્લો (Standard Industrial Workflow)

A. ડિવાઈડર સેટ કરવું (Setting the Divider)

1. ઝીરો સેટિંગ: સ્ટીલ રૂલ (Steel Rule) ના કોઈ પણ ગ્રેજ્યુએશન માર્ક પર એક પગ મૂકો (પ્રાધાન્ય રીતે 10mm અથવા 1″ માર્ક પર વધુ ચોકસાઈ માટે).
2. ડિસ્ટન્સ એડજસ્ટમેન્ટ: એડજસ્ટિંગ નટ ફેરવીને બીજા પગને જરૂરી માપ સુધી લાવો.
3. લોકિંગ (Locking): જો તમારું ડિવાઈડર લોકીંગ સ્ક્રૂ વાળું હોય, તો માપ સેટ થયા પછી તેને હળવેથી લોક (Lock) કરો જેથી કામ કરતી વખતે માપ બદલાઈ ન જાય.

B. વર્તુળ દોરવું (Marking a Circle)

1. સેન્ટર પંચિંગ: જ્યાં વર્તુળ દોરવાનું છે ત્યાં સેન્ટર પંચ (Center Punch) થી એક નાનું નિશાન કરો.
2. પોઝિશનિંગ: ડિવાઈડરનો એક પગ આ પંચ માર્કમાં મજબૂત રીતે ટેકવો.
3. સ્મૂધ રોટેશન: ડિવાઈડરને થોડું નમાવો અને ઉપરના ભાગથી પકડીને સ્મૂધલી (Smoothly) 360 ડિગ્રી ફેરવો. જોબ પર વધુ દબાણ ન આપો, માત્ર સ્પષ્ટ લાઇન દેખાય તેટલું જ દબાણ રાખો.

C. લાઇનનું વિભાજન કરવું (Dividing a Line)

1. અંદાજિત માપ: લાઇનના જેટલા ભાગ કરવા હોય તે મુજબ ડિવાઈડર સેટ કરો.
2. સ્ટેપિંગ મેથડ (Stepping): લાઇનના એક છેડેથી શરૂ કરી, ડિવાઈડરના પગને વારાફરતી આગળ વધારો (ચાપ લગાવો).
3. ચોકસાઈ ચેક: જો છેલ્લા સ્ટેપ પર અંતર વધે કે ઘટે, તો એડજસ્ટિંગ નટ દ્વારા માપમાં માઇક્રો સુધારો કરી ફરીથી પ્રક્રિયા કરો.

🏭 ભારતીય ઔદ્યોગિક કેસ સ્ટડી (Indian Industrial Case Study)

સ્થળ: ટાટા મોટર્સ (Tata Motors) સર્વિસ સેન્ટર અથવા રાજકોટનું એન્જિન પાર્ટ્સ મેન્યુફેક્ચરિંગ યુનિટ. પરિસ્થિતિ: એક મિકેનિકને જૂના ડીઝલ એન્જિન માટે કસ્ટમ ગસ્કેટ (Gasket) બનાવવાનું છે. ગસ્કેટ શીટ પર બોલ્ટ હોલ્સ (Bolt Holes) ના ચોક્કસ લોકેશન માર્ક કરવા માટે ડિવાઈડરનો ઉપયોગ થાય છે. જો ડિવાઈડરથી માર્કિંગ કરવામાં ભૂલ થાય, તો ગસ્કેટ એન્જિન બ્લોક સાથે મેચ થશે નહીં, જેના પરિણામે ઓઇલ લીકેજ (Oil Leakage) થઈ શકે છે. અહીં ‘સ્ટેપિંગ મેથડ’ દ્વારા સમાન અંતરે છિદ્રોનું માર્કિંગ કરવામાં આવે છે.

🚀 ભવિષ્ય માટે તૈયાર: ઇન્ડસ્ટ્રી 4.0 (Industry 4.0)

આધુનિક વર્કશોપમાં હવે ડિવાઈડરની સાથે આ ટેકનોલોજી પણ વપરાય છે:

• ડિજિટલ કેલિપર-ડિવાઈડર: જેમાં માપ સીધું LCD સ્ક્રીન પર દેખાય છે.
• લેઝર લેઆઉટ મશીન્સ (Laser Layout Machines): મોટા પ્લાન્ટ્સમાં હવે લેઝર દ્વારા માર્કિંગ થાય છે, જેમાં ભૂલની શક્યતા 0.001% હોય છે.
• CNC માર્કિંગ: કોમ્પ્યુટર પ્રોગ્રામ દ્વારા સીધું મેટલ પર ચોક્કસ માર્કિંગ અને કટિંગ કરવામાં આવે છે.

💡 વર્કશોપ સિક્રેટ (પ્રો-ટિપ)

“માસ્ટરની સલાહ:” ક્યારેય પણ ડિવાઈડરના પોઈન્ટ્સને સીધા ગ્રાઇન્ડિંગ વ્હીલ પર ધાર ન કાઢવી. તેનાથી પોઈન્ટની સખ્તાઈ (Hardness) ઓછી થઈ જાય છે. હંમેશા ઓઇલ સ્ટોન (Oil Stone) નો ઉપયોગ કરો. બીજી વાત, માપ લેતી વખતે હંમેશા સ્ટીલ રૂલના 10mm ના માર્કથી શરૂઆત કરો, કારણ કે સ્ટીલ રૂલનો છેડો (0 માર્ક) સમય જતાં ઘસાઈ ગયો હોઈ શકે છે! 🛠️✨

યાદ રાખો: એક સારો મિકેનિક તે છે જેનું માર્કિંગ પરફેક્ટ છે!
