નિષ્ણાત વોકેશનલ ઇન્સ્ટ્રક્ટર તરીકે, નીચે મુજબ ‘મેઝરિંગ અને માર્કિંગ પ્રેક્ટિસ’ મોડ્યુલ અંતર્ગત વિગતવાર શૈક્ષણિક માહિતી તૈયાર છે:

 મોડ્યુલ: મેઝરિંગ અને માર્કિંગ પ્રેક્ટિસ (Measuring and Marking Practice)
 લેસન: માર્કિંગ સાધનો (Marking Materials)
 વિષય: સરફેસ પ્લેટના પ્રકારો, સ્પેસિફિકેશન અને માર્કિંગ ટેબલના ઉપયોગો

 પ્રસ્તાવના (Overview)

એન્જિનિયરિંગ વર્કશોપમાં કોઈપણ જોબ (વર્કપીસ) પર ચોકસાઈપૂર્વક માર્કિંગ કરવા માટે એક સંપૂર્ણ સપાટ અને સચોટ આધારની જરૂર હોય છે. સરફેસ પ્લેટ (Surface Plate) અને માર્કિંગ ટેબલ (Marking Table) એ એવા પાયાના સાધનો છે જે માર્કિંગ અને નિરીક્ષણ (Inspection) માટે ‘રેફરન્સ પ્લેન’ (Reference Plane) પૂરું પાડે છે.

    ૧. સરફેસ પ્લેટના પ્રકારો (Types of Surface Plate)

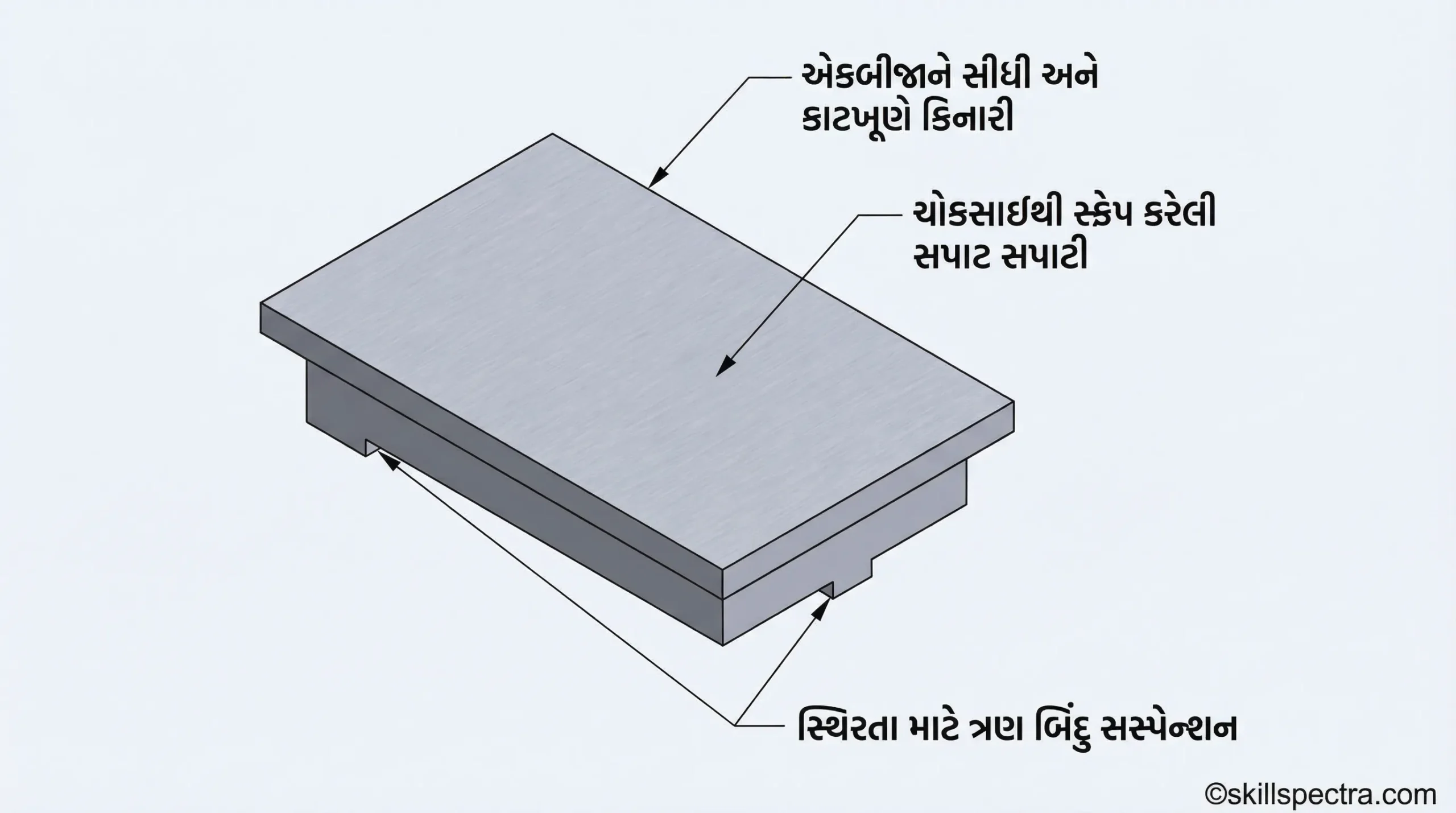

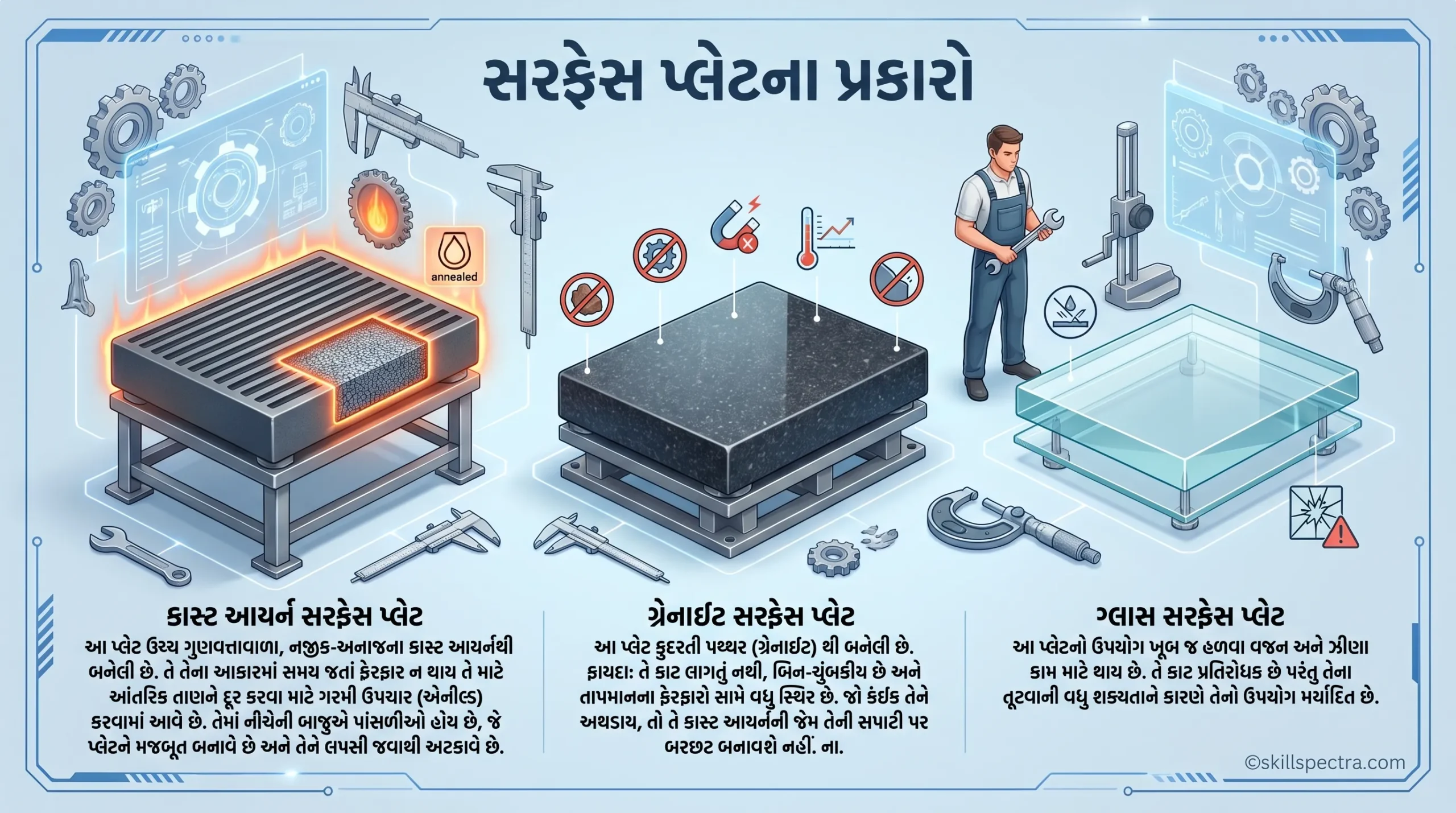

        સરફેસ પ્લેટ તેના મટીરીયલ અને ઉપયોગના આધારે મુખ્યત્વે ત્રણ પ્રકારની હોય છે:

* કાસ્ટ આયર્ન સરફેસ પ્લેટ (Cast Iron Surface Plate):
     – આ પ્લેટ ઉચ્ચ ગુણવત્તાવાળા ક્લોઝ-ગ્રેઈન્ડ કાસ્ટ આયર્નમાંથી બનાવવામાં આવે છે.
     – તેને આંતરિક તણાવ (Internal stress) દૂર કરવા માટે હીટ-ટ્રીટમેન્ટ આપવામાં આવે છે.
     – તેની નીચેના ભાગમાં ‘રિબ્સ’ (Ribs) હોય છે જે તેને વળતા અટકાવે છે અને મજબૂતી આપે છે.
* ગ્રેનાઈટ સરફેસ પ્લેટ (Granite Surface Plate):
   – તે કુદરતી પથ્થર (ગ્રેનાઈટ) માંથી બનાવવામાં આવે છે.
   – **ફાયદા:** તે કાટ પ્રતિરોધક છે, ચુંબકીય હોતી નથી (Non-magnetic), અને તેના પર તાપમાનની અસર ઓછી થાય છે. જો તેના પર ઘસરકો પડે, તો પણ તે પોતાની સચોટતા જાળવી રાખે છે.
* ગ્લાસ સરફેસ પ્લેટ (Glass Surface Plate):
  – આ પ્લેટ કાચમાંથી બનાવવામાં આવે છે.
  – તેનો ઉપયોગ ખૂબ જ હળવા અને નાના ચોકસાઈવાળા કામો માટે થાય છે. જોકે, તે બરડ હોવાથી તેનો ઉપયોગ મર્યાદિત છે.

    ૨. સરફેસ પ્લેટની વિશિષ્ટતાઓ (Specifying Surface Plates)

         જ્યારે સરફેસ પ્લેટની પસંદગી કે ખરીદી કરવાની હોય, ત્યારે નીચેની બાબતો ધ્યાનમાં લેવી આવશ્યક છે:

* મટીરીયલ (Material): પ્લેટ કાસ્ટ આયર્ન છે કે ગ્રેનાઈટ તે સ્પષ્ટ કરવું.
* સાઈઝ (Size): તેની લંબાઈ x પહોળાઈ x જાડાઈ (Length x Width x Thickness). દા.ત., 500 x 500 x 50 mm.

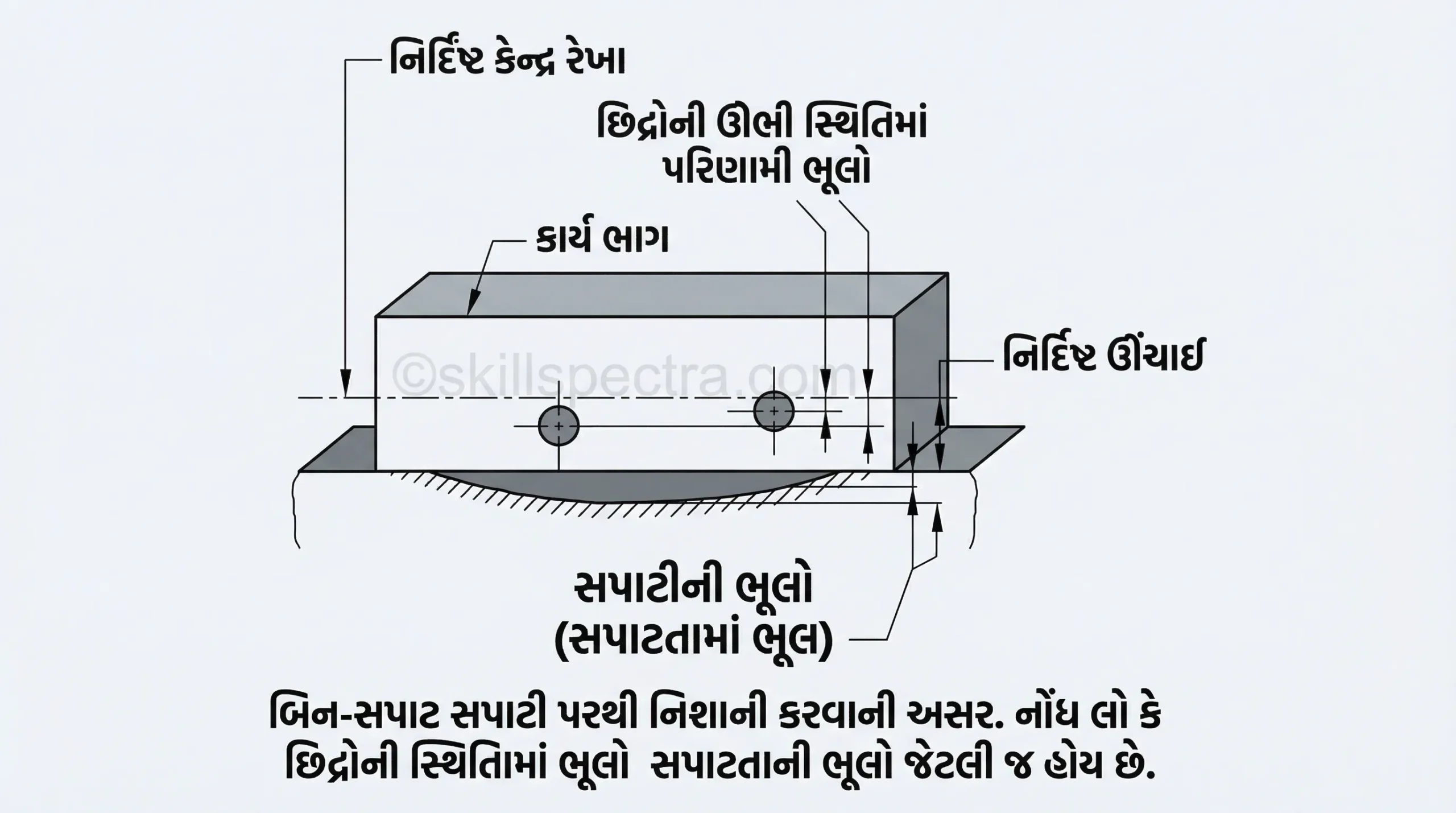

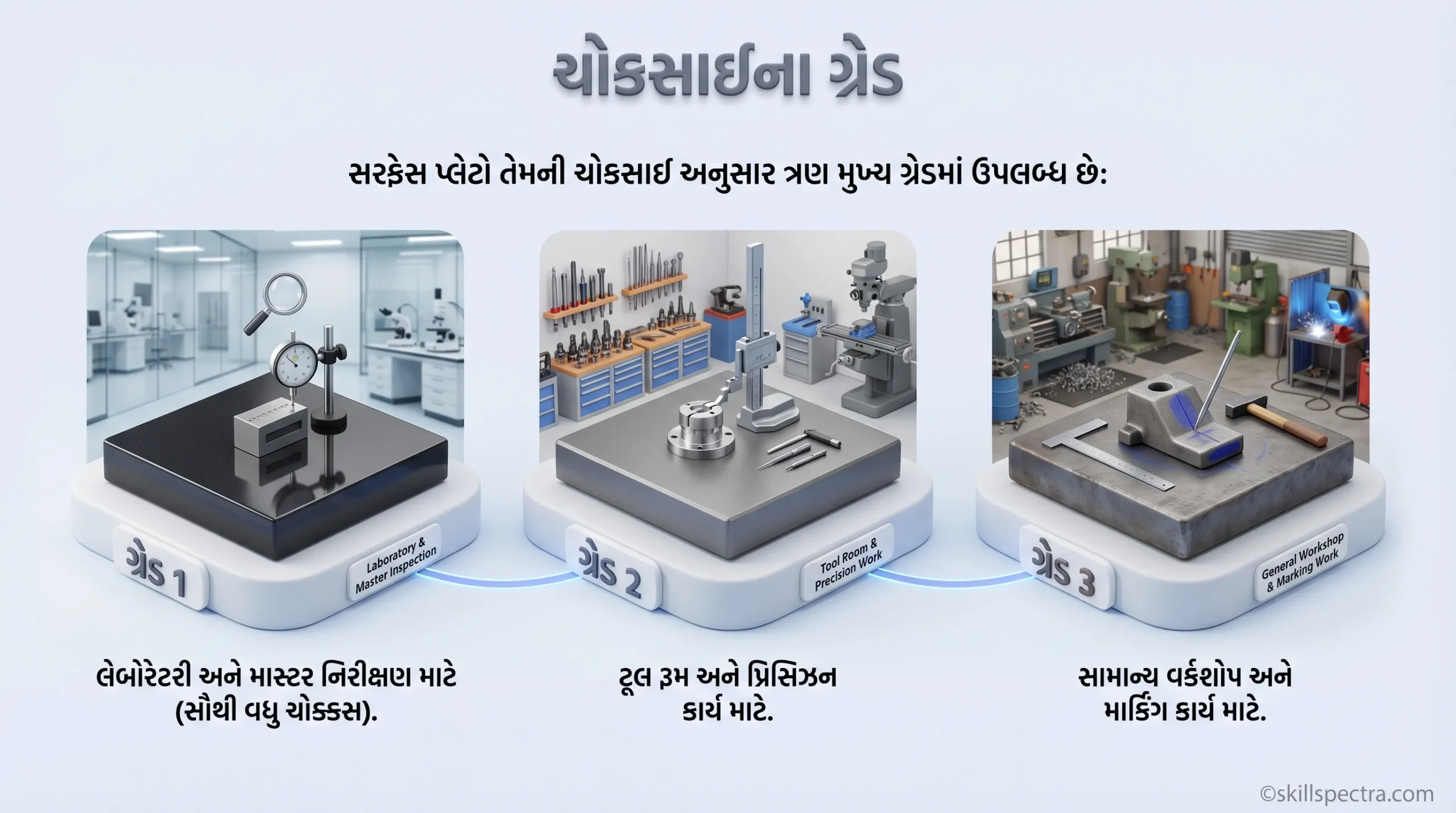

* ગ્રેડ (Grade): સરફેસ પ્લેટ તેની સચોટતા મુજબ અલગ-અલગ ગ્રેડમાં આવે છે:
– Grade 0: અત્યંત સચોટ (નિરીક્ષણ અને લેબોરેટરી માટે).
– Grade 1: ટૂલ રૂમ (Tool Room) ના કામ માટે.
– Grade 2: સામાન્ય વર્કશોપના કામ માટે.
* ભાર ક્ષમતા (Load Capacity): પ્લેટ કેટલું વજન સહન કરી શકે છે.

 ૩. માર્કિંગ ટેબલના ઉપયોગો (Uses of Marking Tables)

માર્કિંગ ટેબલ** એ સરફેસ પ્લેટ જેવું જ છે પરંતુ તે કદમાં મોટું હોય છે અને ટેબલના સ્વરૂપમાં પાયા (Legs) સાથે આવે છે.

* મોટા વર્કપીસ માટે: જ્યારે જોબ (વર્કપીસ) કદમાં ખૂબ મોટો હોય અને સરફેસ પ્લેટ પર ન સમાઈ શકે, ત્યારે માર્કિંગ ટેબલનો ઉપયોગ થાય છે.
* લે-આઉટ માર્કિંગ (Layout Marking): બ્લુપ્રિન્ટ મુજબ જોબ પર ચોક્કસ અંતરે લાઈનો દોરવા અને પોઈન્ટ્સ માર્ક કરવા માટે.
* રેફરન્સ સરફેસ: માર્કિંગ બ્લોક (Scriber Block), હાઈટ ગેજ (Height Gauge) અને એન્ગલ પ્લેટને આધાર આપવા માટે.
* ચોકસાઈ તપાસવા: મશીનિંગ કર્યા પછી જોબની સપાટતા (Flatness) અને સમાંતરતા (Parallelism) તપાસવા માટે.

      સુરક્ષા અને જાળવણીની નોંધ (Safety and Maintenance Notes)

* **ઉપયોગ પહેલાં અને પછી:** પ્લેટને હંમેશા નરમ કપડાથી સાફ કરો. કાસ્ટ આયર્ન પ્લેટ પર કચરો કે ધૂળ ન હોવી જોઈએ.
* **તેલનો ઉપયોગ:** કાસ્ટ આયર્ન પ્લેટને કાટથી બચાવવા માટે ઉપયોગ કર્યા પછી તેના પર હળવું **કોરોઝન રેઝિસ્ટન્ટ ઓઈલ** લગાવવું જોઈએ.
* **સીધો ફટકો ટાળવો:** સરફેસ પ્લેટ પર ક્યારેય હેમર (હથોડી) કે પંચનો ઉપયોગ કરવો નહીં. તે માર્કિંગ માટે છે, સપોર્ટ માટે નહીં.
* **કવર:** જ્યારે પ્લેટ ઉપયોગમાં ન હોય ત્યારે તેને હંમેશા લાકડાના કવર અથવા રક્ષણાત્મક ઢાંકણથી ઢાંકીને રાખવી.
* **ભારનું વિતરણ:** પ્લેટના એક જ ખૂણે વજન રાખવાને બદલે વજનને સમગ્ર પ્લેટ પર સરખું વહેંચવું જોઈએ.

 🛠️ માસ્ટર ક્લાસ: સરફેસ પ્લેટના પ્રકારો અને માર્કિંગ ટેબલનો ઉપયોગ

  ટ્રેડ: મિકેનિક ડીઝલ (Mechanic Diesel)
  મોડ્યુલ: મેઝરિંગ અને માર્કિંગ પ્રેક્ટિસ (Measuring and Marking Practice)

🔍 મુખ્ય ખ્યાલ

ચોકસાઈનો પાયો એક સંપૂર્ણ સપાટ સપાટી (Flat Surface) પર ટકેલો છે. જો તમારો બેઝ (Base) જ ખોટો હશે, તો તમારા દ્વારા લેવાયેલા તમામ માપન (Measurements) ખોટા પડશે. મિકેનિક ડીઝલ વર્કશોપમાં, એન્જિનના ભાગોની સપાટતા ચકાસવા અને સચોટ લેઆઉટ બનાવવા માટે આ સાધનો “સુપ્રીમ રેફરન્સ” તરીકે ઓળખાય છે.

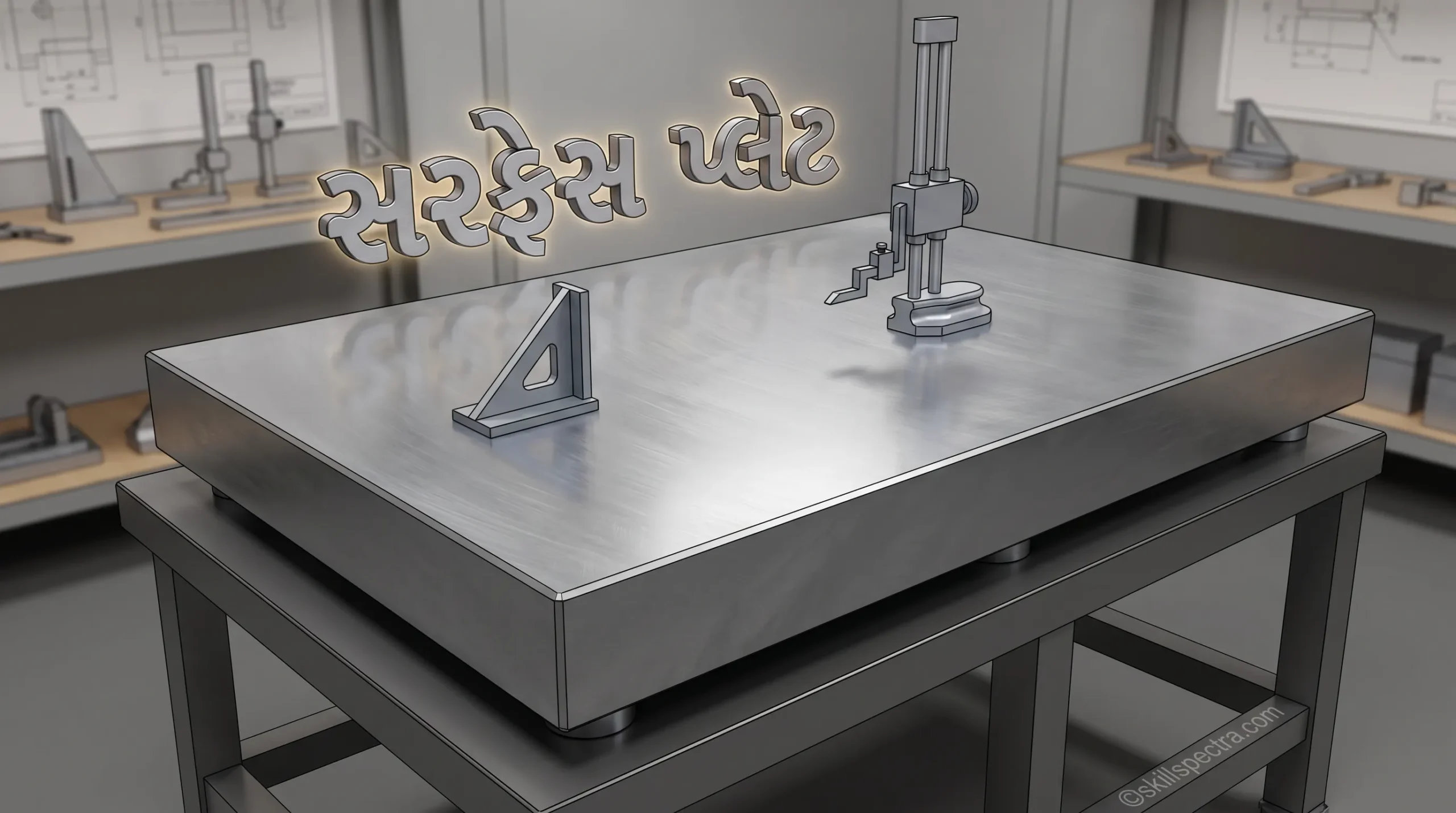

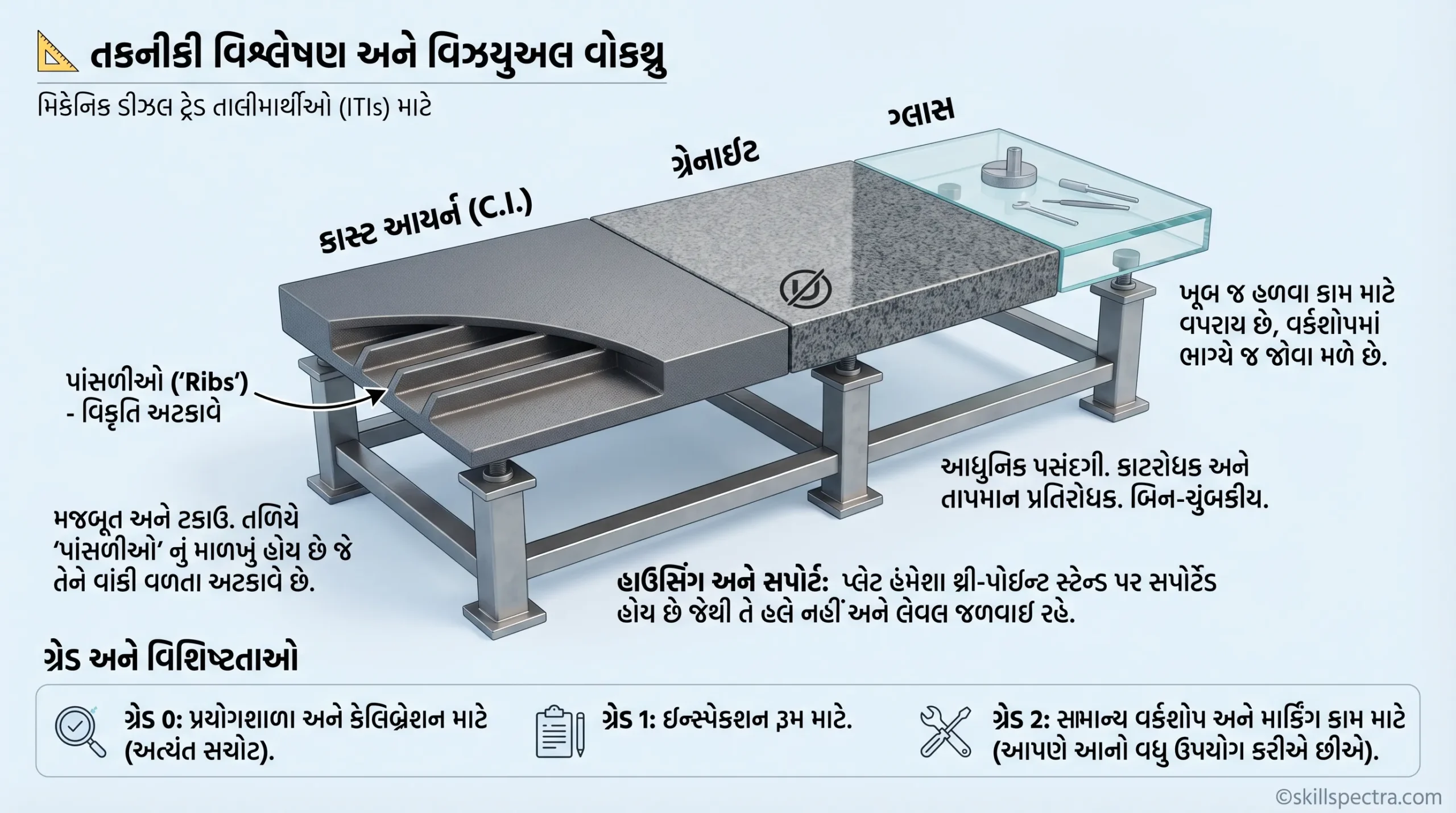

     📐 ટેકનિકલ બ્રેકડાઉન અને વિઝ્યુઅલ વોકથ્રુ

      કલ્પના કરો કે તમે એક અત્યંત સુંવાળી અને મજબૂત સપાટીને જોઈ રહ્યા છો. ચાલો તેના ઊંડાણમાં ઉતરીએ:

 1. સરફેસ પ્લેટના પ્રકારો (Types of Surface Plate)
     * **કાસ્ટ આયર્ન સરફેસ પ્લેટ (Cast Iron Surface Plate):** આ પ્લેટ ઉચ્ચ ગુણવત્તાવાળા ક્લોઝ-ગ્રેઇન્ડ કાસ્ટ આયર્નમાંથી બનેલી હોય છે. તેની નીચેની બાજુએ **રિબ્સ (Ribs)** હોય છે જે તેને નમવા કે વળવા દેતી નથી. તે ખૂબ જ મજબૂત હોય છે.
     * **ગ્રેનાઈટ સરફેસ પ્લેટ (Granite Surface Plate):** આ કુદરતી પથ્થરમાંથી બને છે. તે કાટ પ્રતિરોધક (Rust-proof) છે અને તાપમાનના ફેરફાર સામે વધુ સ્થિર રહે છે. મિકેનિક ડીઝલના હાઈ-પ્રિસિઝન કામ માટે આ શ્રેષ્ઠ છે.
     * **ગ્લાસ સરફેસ પ્લેટ (Glass Surface Plate):** આ ખૂબ જ હલકા અને ઝીણા કામ માટે વપરાય છે, પરંતુ વર્કશોપમાં તેનો ઉપયોગ ઓછો થાય છે.

2. સરફેસ પ્લેટનું સ્પષ્ટીકરણ (Specify Surface Plates)
જ્યારે ઇન્ડસ્ટ્રીમાં તમે ઓર્ડર આપો છો, ત્યારે આ બાબતો ધ્યાનમાં લેવાય છે:
    * **મટીરીયલ (Material):** દા.ત. ગ્રેનાઈટ કે કાસ્ટ આયર્ન.
    * **કદ (Size):** લંબાઈ x પહોળાઈ x જાડાઈ (Length x Width x Thickness).
    * **ગ્રેડ (Grade):**
    * **Grade 0:** અત્યંત સચોટ (Precision work).
    * **Grade 1:** ટૂલ રૂમ માટે.
    * **Grade 2:** સામાન્ય વર્કશોપ પ્રેક્ટિસ માટે.

3. માર્કિંગ ટેબલના ઉપયોગો (Uses of Marking Tables)
માર્કિંગ ટેબલ એ સરફેસ પ્લેટ કરતા કદમાં મોટું હોય છે અને તેનો ઉપયોગ મોટા એન્જિન બ્લોક્સ કે ચેસિસના ભાગો પર માર્કિંગ કરવા માટે થાય છે.
* વર્કપીસ પર સમાંતર રેખાઓ દોરવા માટે.
* મોટા જોબ માટે ડેટમ સપાટી (Datum Surface) પૂરી પાડવા માટે.
* ટ્રાય સ્ક્વેર (Try Squa re) કે એન્ગલ પ્લેટ (Angle Plate) ના ઉપયોગ દ્વારા સચોટ સેટિંગ કરવા માટે.

 ⚙️ સ્ટાન્ડર્ડ ઇન્ડસ્ટ્રિયલ વર્કફ્લો

મોડર્ન ઓટોમોબાઈલ ઈન્ડસ્ટ્રીમાં નીચે મુજબની પદ્ધતિ અપનાવવામાં આવે છે:

1. સફાઈ (Cleaning): ઉપયોગ કરતા પહેલા પ્લેટની સપાટીને મુલાયમ કપડા અને ક્લીનર (Cleaner) થી સાફ કરો. કોઈ પણ ધૂળનો કણ માપમાં ભૂલ લાવી શકે છે.
2. તપાસ (Inspection): સપાટી પર કોઈ ઘસરકા (Burrs) નથી ને તે તપાસો.
3. માર્કિંગ બ્લુ (Marking Blue): જોબ પર પાતળું માર્કિંગ બ્લુ લગાવો જેથી સપાટતા ચેક કરતી વખતે હાઈ-સ્પોટ્સ (High spots) દેખાય.
4. જોબ પ્લેસમેન્ટ (Job Placement): જોબને હળવેથી પ્લેટ પર મૂકો. તેને ક્યારેય પ્લેટ પર ઘસવો નહીં.
5. જાળવણી (Post-work care): કામ પૂરું થયા પછી કાસ્ટ આયર્ન પ્લેટ પર હળવું તેલ કે ગ્રીસ (Oil/Grease) લગાવો જેથી કાટ ન લાગે.

 🏭 ભારતીય ઔદ્યોગિક કેસ સ્ટડી: ટાટા મોટર્સ સર્વિસ સેન્ટર

જ્યારે કોઈ ટાટા ટ્રક (Tata Truck) નું એન્જિન ઓવરહોલિંગ (Overhauling) માટે આવે છે, ત્યારે તેના **સિલિન્ડર હેડ (Cylinder Head)** ની સપાટતા તપાસવી અનિવાર્ય છે. જો સિલિન્ડર હેડ સહેજ પણ વાંકો (Warped) હશે, તો હેડ ગેસ્કેટ (Head Gasket) વારંવાર ઉડી જશે. મિકેનિક ગ્રેનાઈટ સરફેસ પ્લેટ અને ફીલર ગેજ (Feeler Gauge) નો ઉપયોગ કરીને ચેક કરે છે કે સપાટી 0.05 mm ની મર્યાદામાં છે કે નહીં. આ ચોકસાઈ ગાડીની એવરેજ અને એન્જિન લાઈફ નક્કી કરે છે.

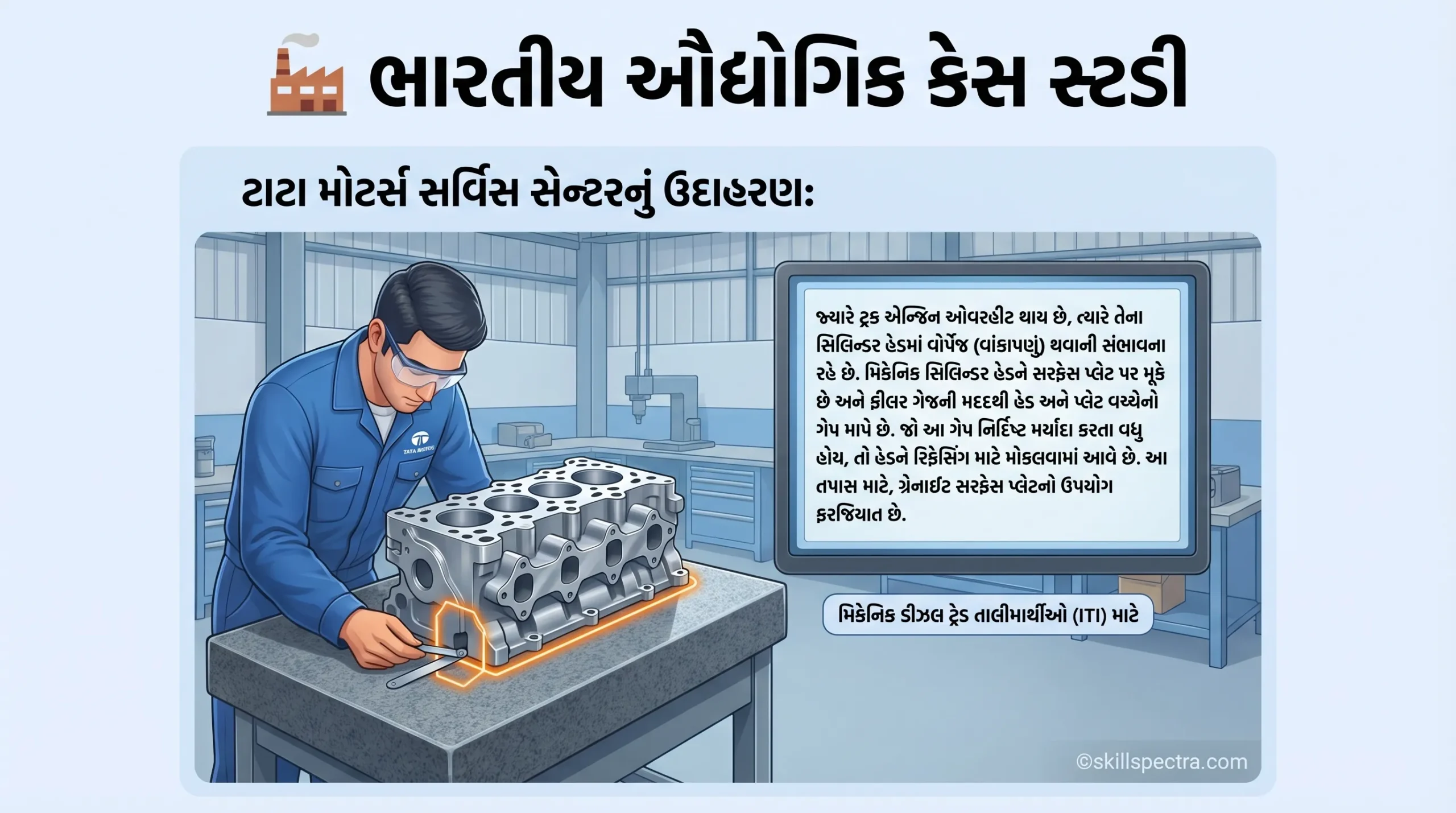

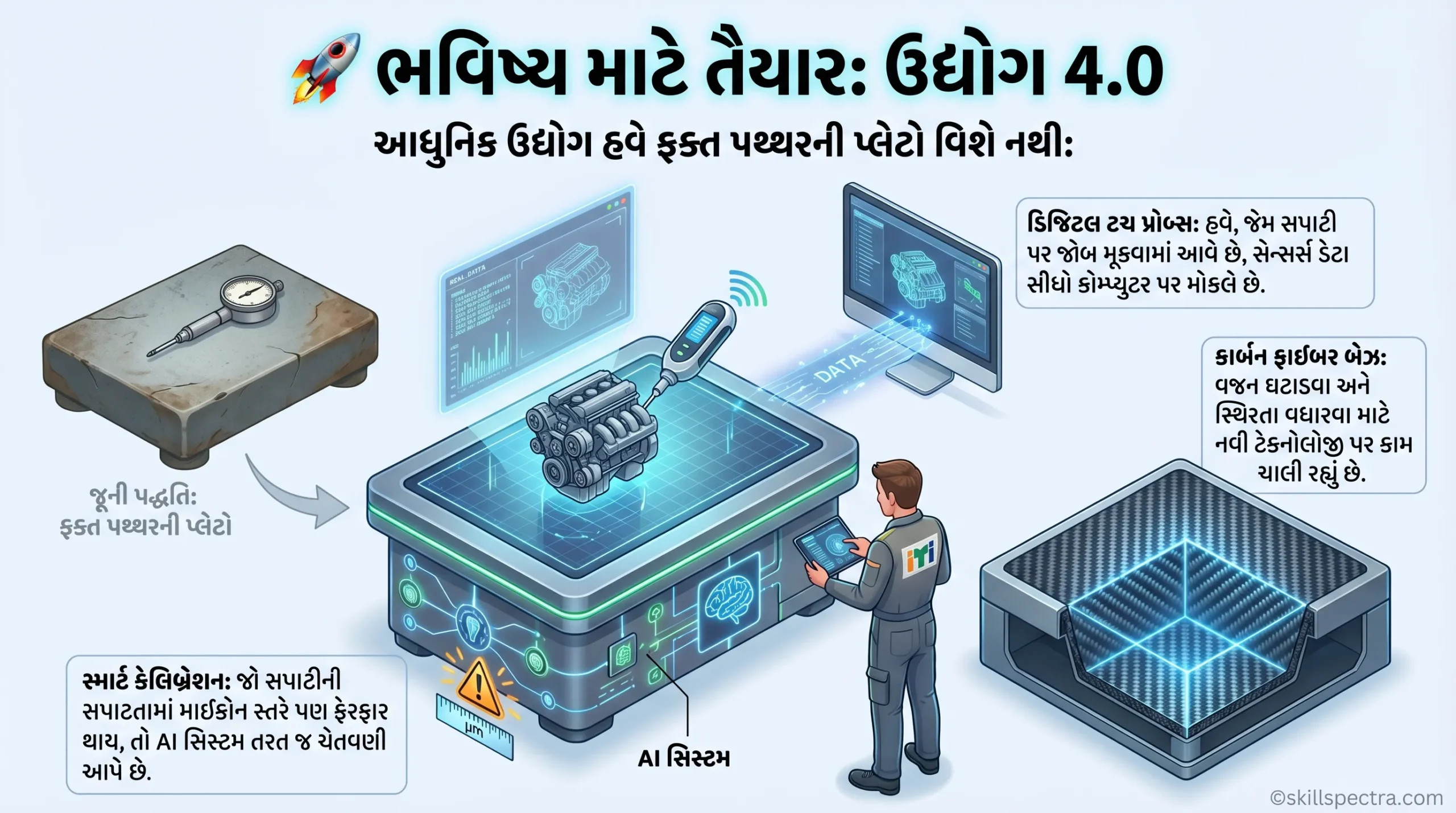

 🚀 ભવિષ્ય માટે તૈયાર: ઇન્ડસ્ટ્રી 4.0

આજના સમયમાં પારંપરિક સરફેસ પ્લેટની સાથે આ ટેકનોલોજી જોડાઈ છે:
* ડિજિટલ હાઈટ ગેજ (Digital Height Gauge): જે સીધો બ્લૂટૂથ દ્વારા કમ્પ્યુટર સાથે જોડાયેલ હોય છે.
* લેસર સ્કેનર (Laser Scanner): જે સપાટીની સપાટતા માઇક્રોન (Micron) લેવલ પર સેકન્ડોમાં માપી લે છે.
* સ્માર્ટ ટેબલ્સ: ગ્રેનાઈટ પ્લેટની અંદર હવે સેન્સર્સ લગાડવામાં આવે છે જે તાપમાન અને ભેજની ચોકસાઈ પર થતી અસરની જાણકારી આપે છે.

 💡 વર્કશોપ સિક્રેટ (પ્રો-ટિપ)

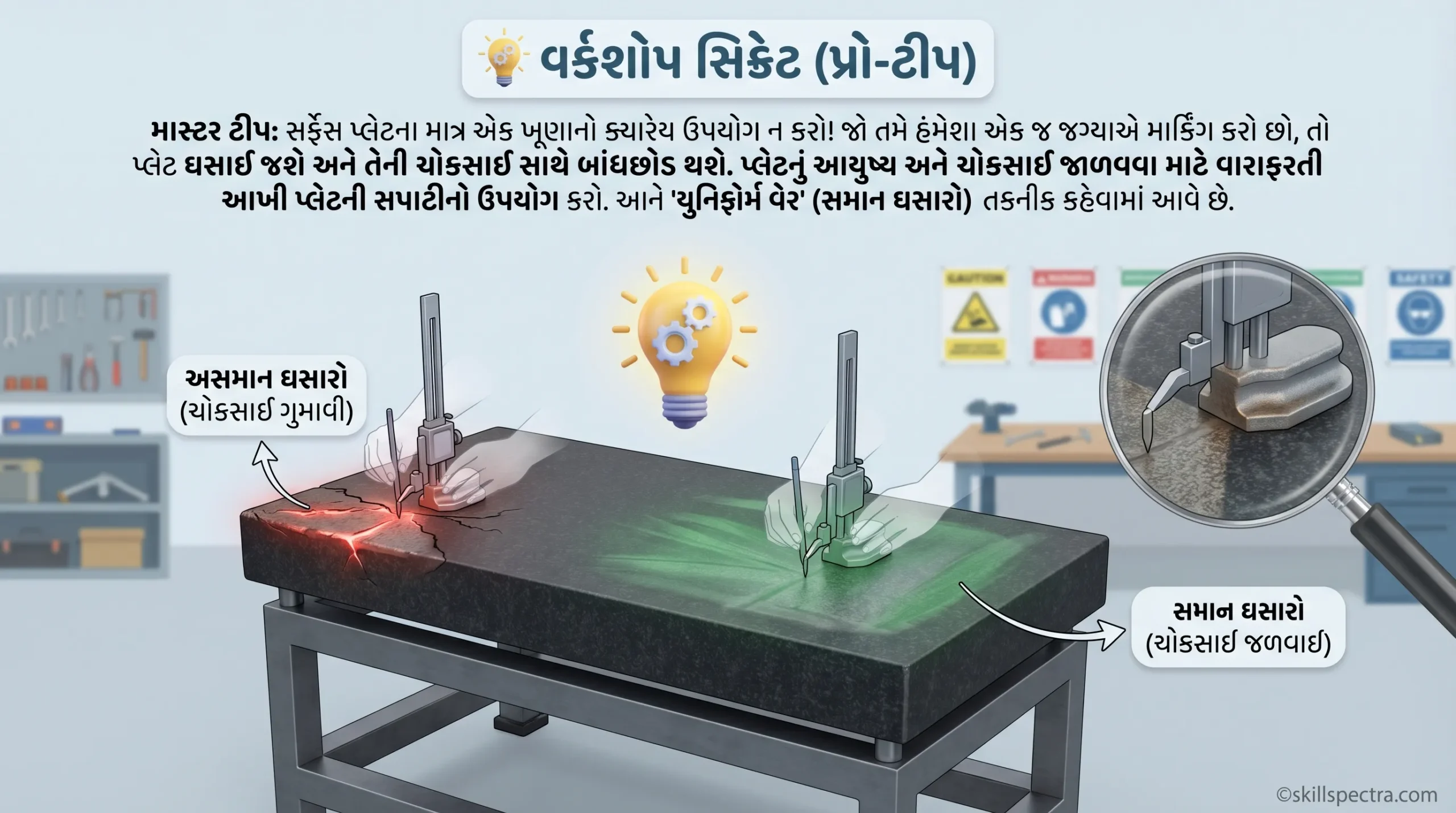

“ધ યુનિફોર્મ વેર રૂલ” (The Uniform Wear Rule): મોટાભાગના તાલીમાર્થીઓ સરફેસ પ્લેટના માત્ર એક જ ખૂણે (સામાન્ય રીતે વચ્ચે) કામ કરે છે. આનાથી પ્લેટ વચ્ચેથી ઘસાઈ જાય છે અને તેની ચોકસાઈ બગડે છે. હંમેશા આખી પ્લેટની સપાટીનો ઉપયોગ કરો જેથી ઘસારો સરખો રહે અને પ્લેટ લાંબો સમય ચાલે! 🛠️✨

માસ્ટર ટ્રેનરની સલાહ: *યાદ રાખજો, એક સારો મિકેનિક તે જ છે જે તેના સાધનોને તેના જીવની જેમ સાચવે છે!*
