📏 લો (Low) અને મીડિયમ (Medium) રેઝિસ્ટન્સ માપવાની પદ્ધતિઓ (Methods of Measuring Low and Medium Resistance)

ઉદ્દેશ્યો (Objectives): આ લેસનના અંતે તમે સમર્થ હશો:

• રેઝિસ્ટન્સ માપવાની વિવિધ પદ્ધતિઓ જણાવવા.
• એમીટર અને વોલ્ટમીટર પદ્ધતિ (ammeter & voltmeter method) સમજાવવા.

🔹 લો રેઝિસ્ટન્સ માપવાની રીતો (Methods of measuring low resistance):

નીચેની ત્રણ પદ્ધતિઓ લો રેઝિસ્ટન્સ માપવા માટે વપરાય છે:

1. વોલ્ટમીટર અને એમીટર પદ્ધતિ (Voltmeter and ammeter method).
2. પોટેન્શિયોમીટરનો ઉપયોગ કરીને અજ્ઞાત રેઝિસ્ટન્સની પ્રમાણભૂત (standard) સાથે સરખામણી.
3. કેલ્વિન બ્રિજ (Kelvin bridge).
4. શંટ ટાઈપ ઓહ્મમીટર (Shunt type Ohmmeter).

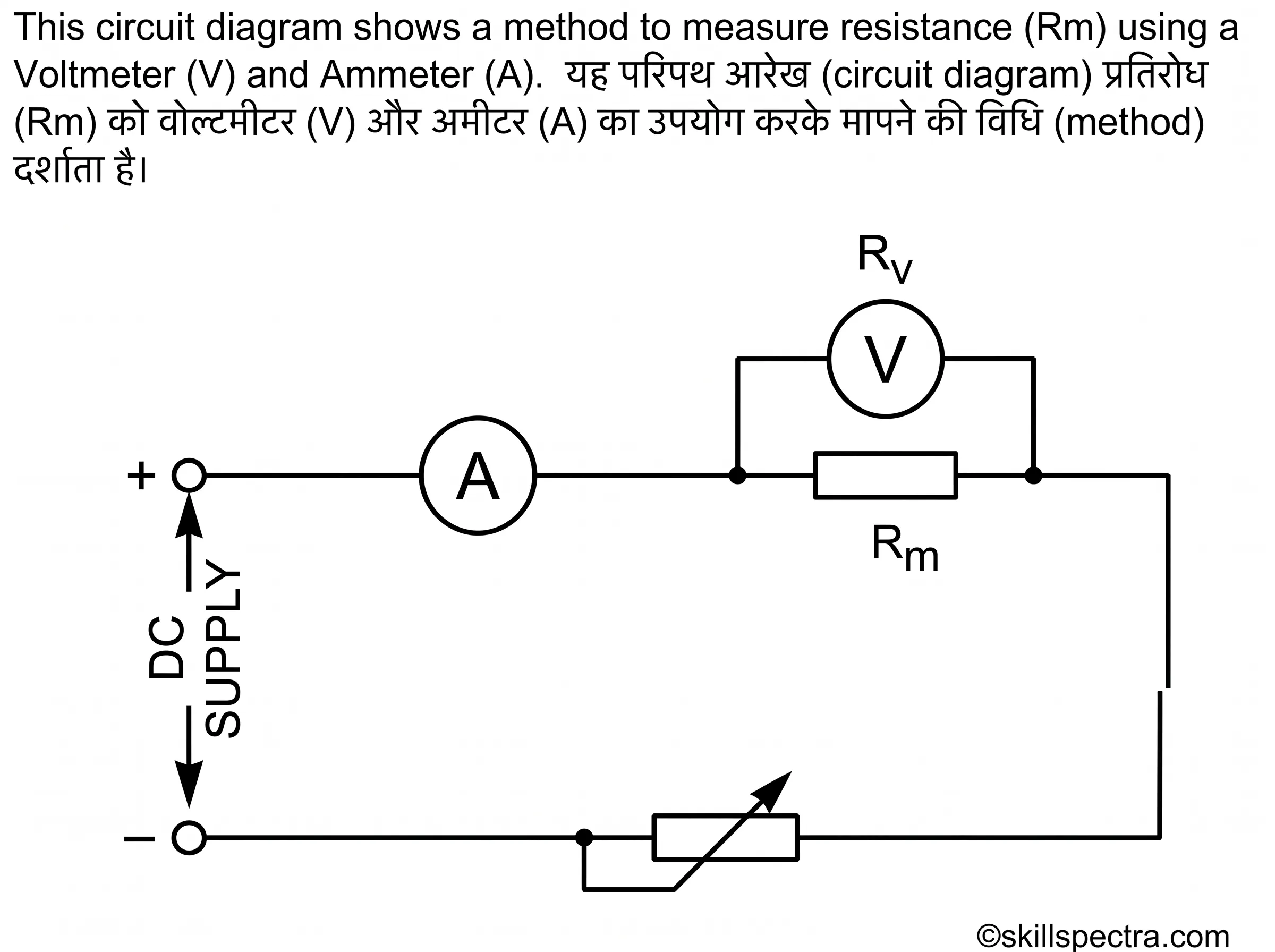

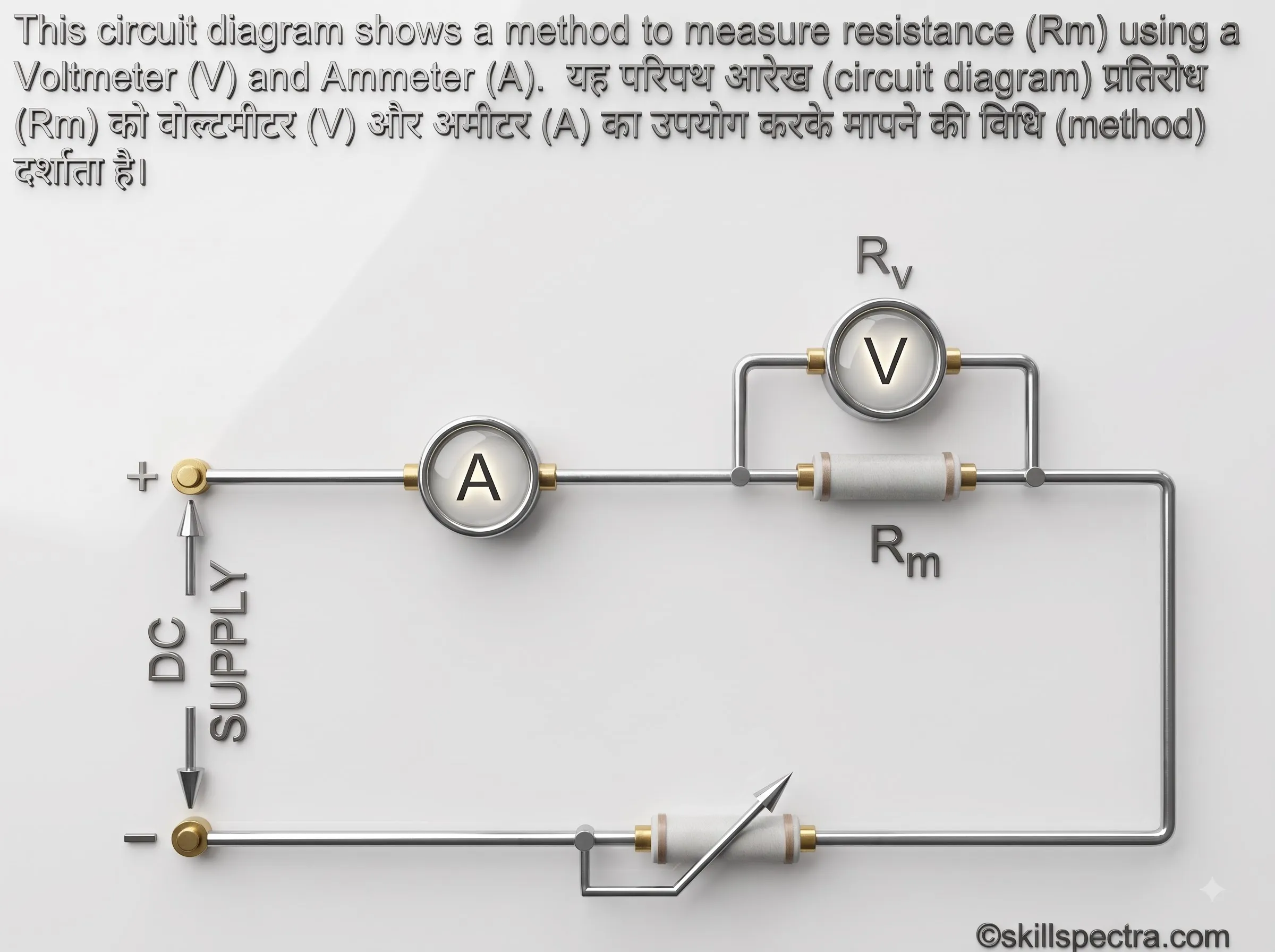

એમીટર અને વોલ્ટમીટર પદ્ધતિ (Ammeter and voltmeter method): આ પદ્ધતિ સૌથી સરળ છે અને લો રેઝિસ્ટન્સ માપવા માટે ખૂબ જ સામાન્ય રીતે વપરાય છે. આકૃતિ 1 માં, $$R_m$$ એ માપવાનો રેઝિસ્ટન્સ છે અને $$V$$ એ ઉચ્ચ રેઝિસ્ટન્સ ધરાવતું વોલ્ટમીટર છે. એક સ્થિર ડાયરેક્ટ કરંટ (DC) સપ્લાયને યોગ્ય એમીટર (A) દ્વારા સીરીઝમાં $$R$$ માંથી પસાર કરવામાં આવે છે. અજ્ઞાત રેઝિસ્ટન્સમાંથી પસાર થતો કરંટ એ એમીટર દ્વારા માપવામાં આવતા કરંટ જેટલો જ છે એમ ધારી લઈએ, તો ફોર્મ્યુલા નીચે મુજબ છે:

$$R_m = \frac{\text{Voltmeter reading}}{\text{Ammeter reading}}$$

$$R_m$$ = માપેલું મૂલ્ય (Measured value)

🔹 મીડિયમ રેઝિસ્ટન્સ (Medium resistance):

મીડિયમ રેઝિસ્ટન્સ માપવા માટે નીચેની ત્રણ પદ્ધતિઓ વપરાય છે:

• સીરીઝ ટાઈપ ઓહ્મમીટર (Series type Ohmmeter).
• વોલ્ટમીટર અને એમીટર પદ્ધતિ (Voltmeter and ammeter method).
• વ્હીટસ્ટોન બ્રિજ પદ્ધતિ (Wheatstone bridge method).
