નમસ્કાર વિદ્યાર્થી મિત્રો, આજે આપણે વર્કશોપમાં વપરાતા અત્યંત મહત્વના હેન્ડ ટૂલ **પંચ (Punch)** વિશે વિગતવાર માહિતી મેળવીશું.

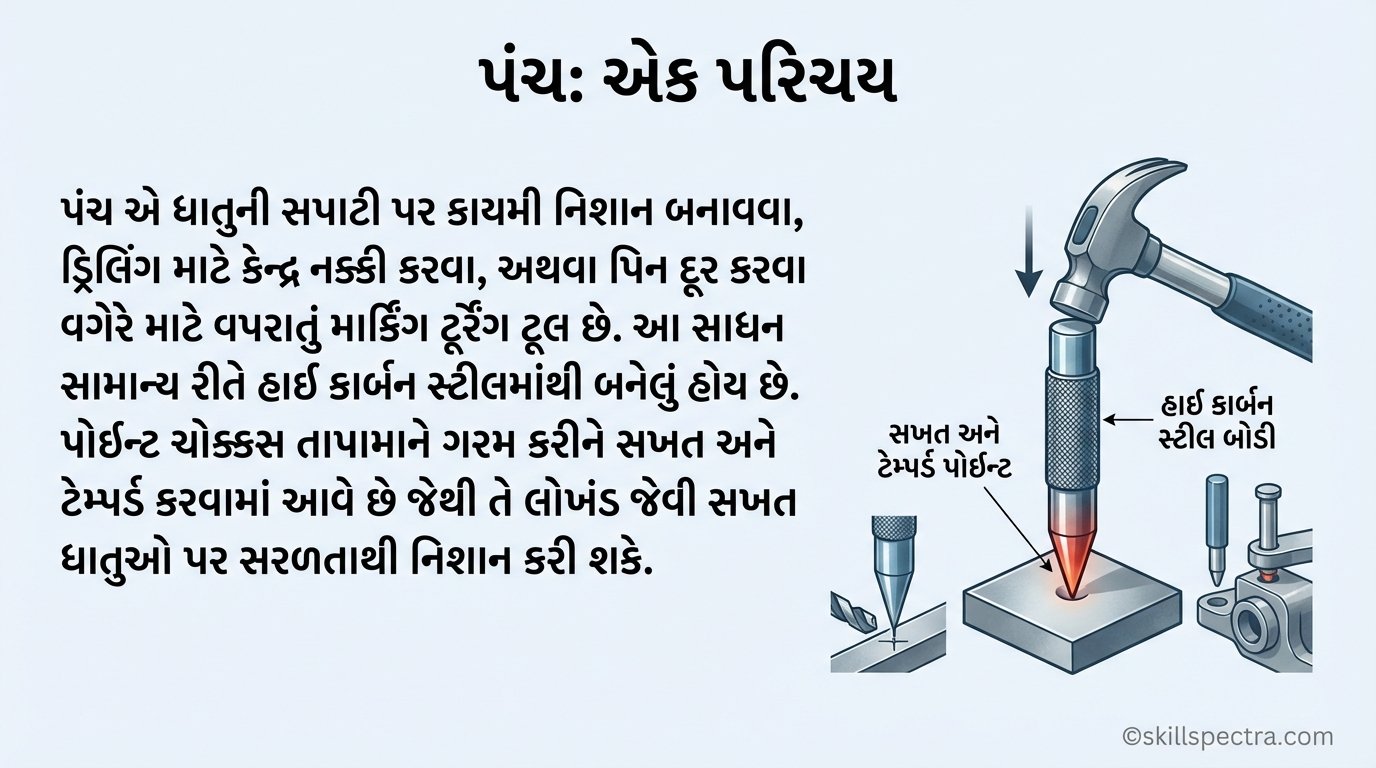

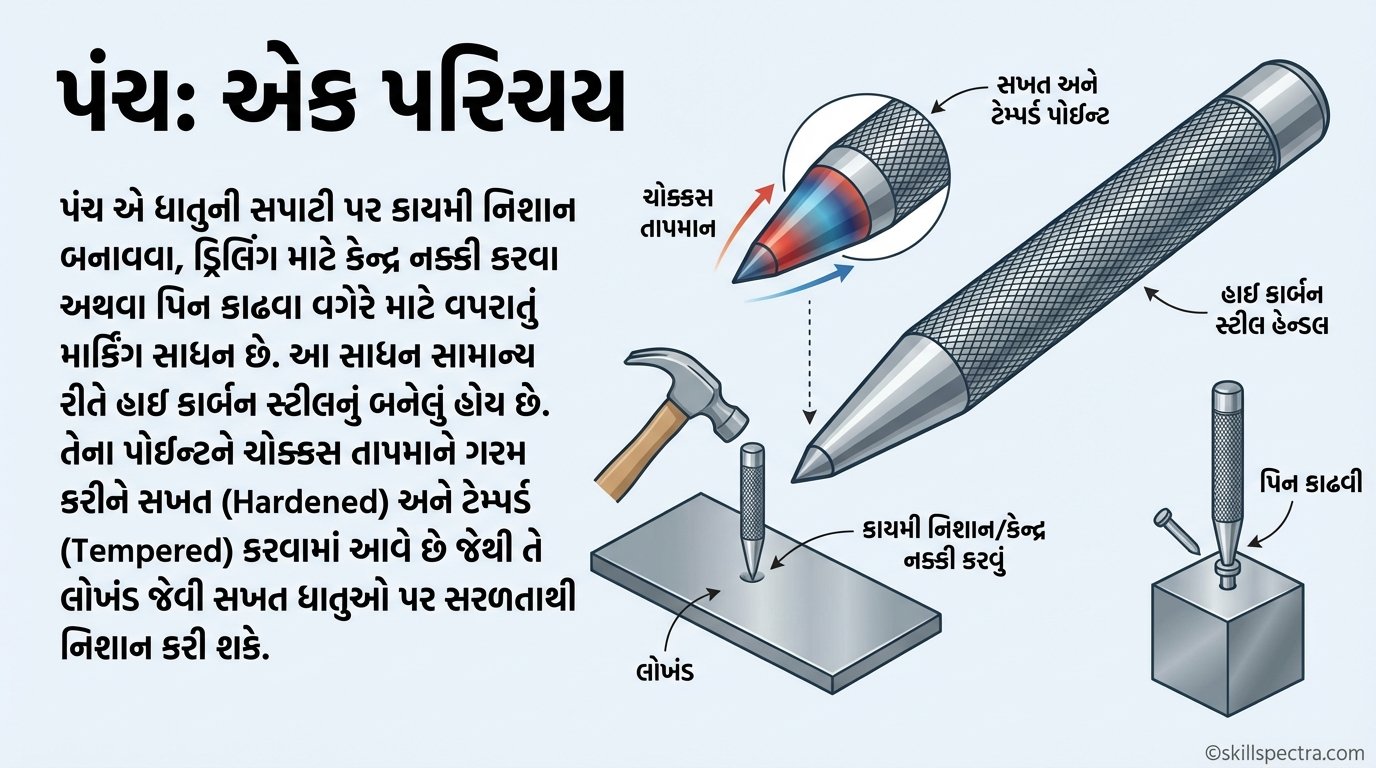

પંચ (Punches): એક પરિચય

**પંચ** એ એક એવું માર્કિંગ ટૂલ છે જેનો ઉપયોગ ધાતુની સપાટી પર કાયમી નિશાન બનાવવા, ડ્રિલિંગ માટે કેન્દ્ર નક્કી કરવા અથવા પિન વગેરેને બહાર કાઢવા માટે કરવામાં આવે છે. આ સાધન સામાન્ય રીતે **High Carbon Steel** માંથી બનાવવામાં આવે છે. તેના પોઈન્ટને ચોક્કસ તાપમાને ગરમ કરી **Hardened and Tempered** કરવામાં આવે છે જેથી તે લોખંડ જેવી સખત ધાતુ પર સરળતાથી નિશાન પાડી શકે.

—

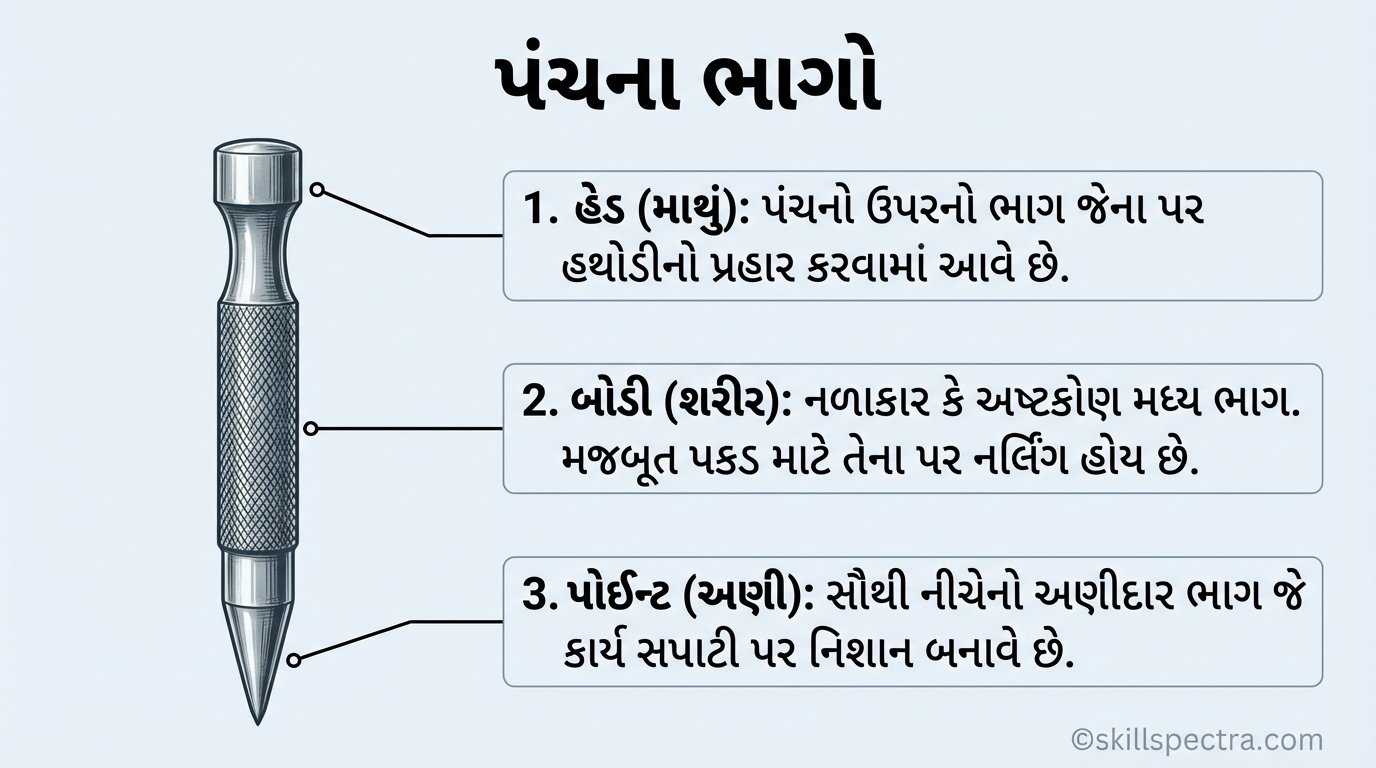

 પંચના મુખ્ય ભાગો (Parts of a Punch)

કોઈપણ પંચ મુખ્યત્વે ત્રણ ભાગોમાં વહેંચાયેલું હોય છે:
1. Head (હેડ): પંચનો ઉપરનો ભાગ જેના પર હથોડી (Hammer) વડે પ્રહાર કરવામાં આવે છે.
2. Body (બોડી): મધ્ય ભાગ જે નળાકાર અથવા અષ્ટકોણ હોય છે. પકડ મજબૂત રહે તે માટે તેના પર Knurling કરેલું હોય છે.
3. Point (પોઈન્ટ): પંચનો સૌથી નીચેનો અણીદાર ભાગ જે કાર્યકારી સપાટી પર નિશાન બનાવે છે.

—

 પંચના પ્રકારો અને તેમની ઉપયોગીતા (Types of Punches)

વર્કશોપમાં અલગ-અલગ કાર્યો માટે નીચે મુજબના પંચ વપરાય છે:

* Center Punch (સેન્ટર પંચ):
– આ પંચનો પોઈન્ટ એન્ગલ 90° હોય છે.
– તેનો મુખ્ય ઉપયોગ ડ્રિલિંગ કરતા પહેલા મોટું નિશાન બનાવવા માટે થાય છે, જેથી ડ્રિલ બીટ તેની જગ્યાએથી ખસી ન જાય.

* Prick Punch (પ્રિક પંચ):
– આ પંચ 30° અથવા 60° ના ખૂણામાં ઉપલબ્ધ હોય છે.
– 30° Prick Punch: તેનો ઉપયોગ ડિવાઈડરના પોઈન્ટને ચોક્કસ જગ્યાએ સેટ કરવા માટે થાય છે.
– 60° Prick Punch: લેઆઉટ લાઈનોને કાયમી (Witness marks) બનાવવા માટે વપરાય છે.

* Pin Punch (પિન પંચ):
– આ પંચનો પોઈન્ટ લાંબો અને નળાકાર હોય છે.
– તેનો ઉપયોગ હોલ કે છિદ્રમાંથી નળાકાર પિન અથવા ડોવેલને બહાર કાઢવા માટે થાય છે.

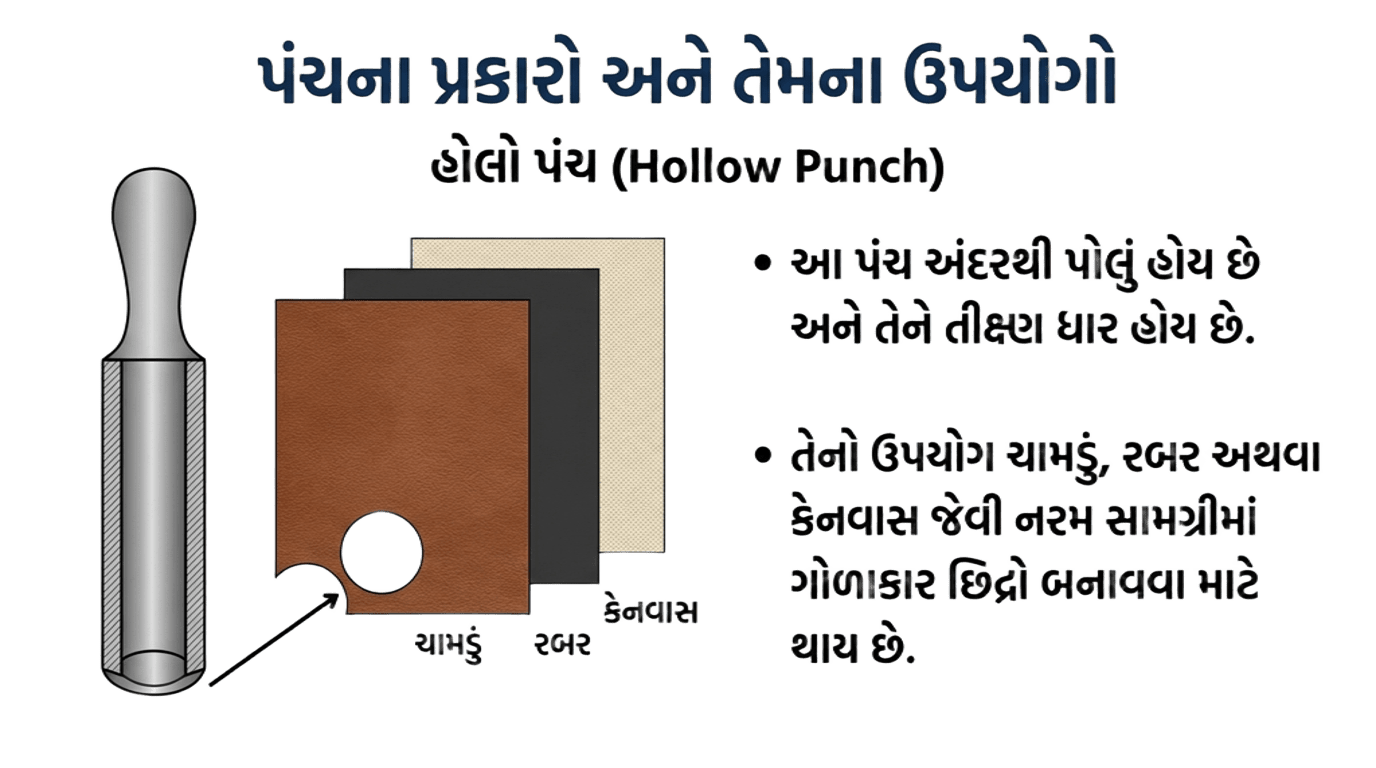

* Hollow Punch (હોલો પંચ):
– આ પંચ અંદરથી પોલું હોય છે અને તેની ધાર તીક્ષ્ણ હોય છે.
– નરમ સામગ્રી જેવી કે ચામડું, રબર અથવા કેનવાસમાં ગોળાકાર હોલ પાડવા માટે તેનો ઉપયોગ થાય છે.

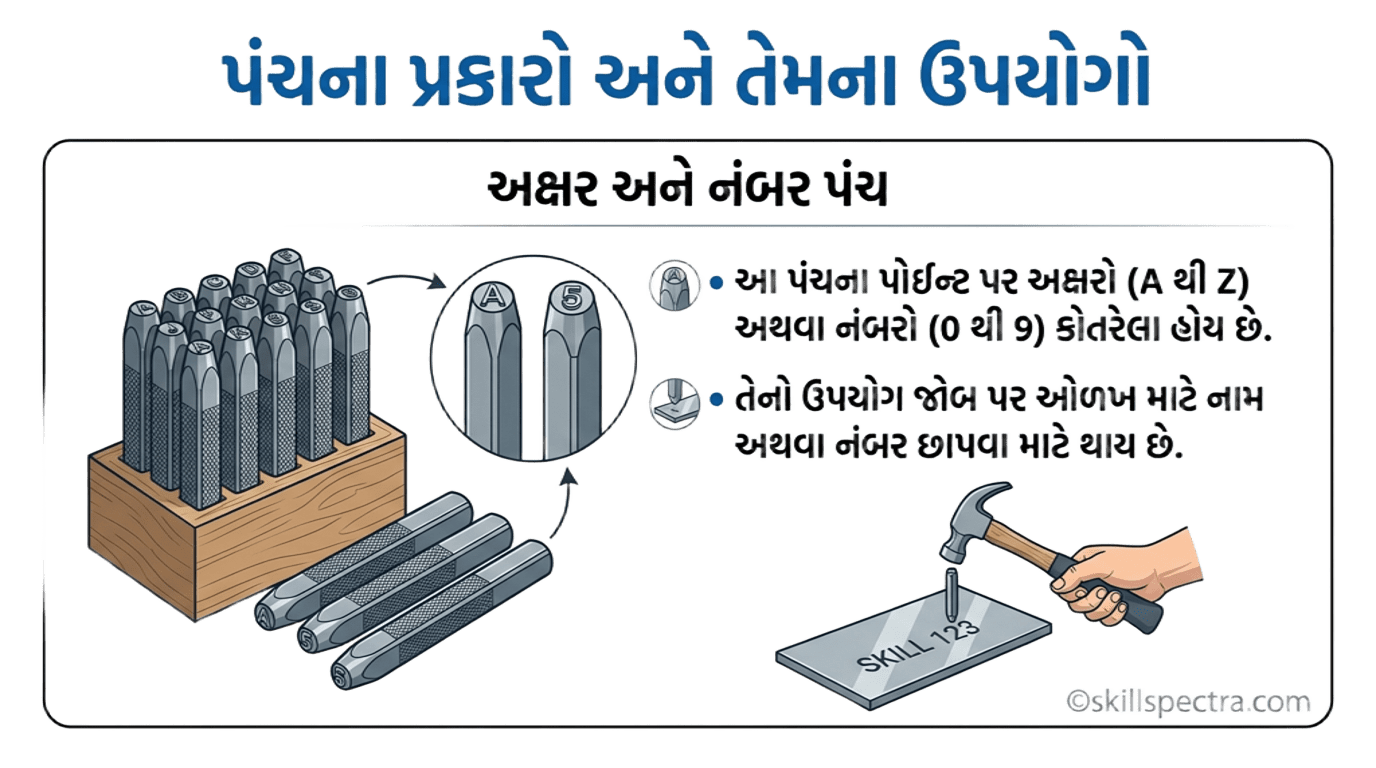

* Letter and Number Punch (લેટર અને નંબર પંચ):

– આ પંચના પોઈન્ટ પર અક્ષરો (A to Z) અથવા અંકો (0 to 9) કોતરેલા હોય છે.
– જોબ પર ઓળખ માટે નામ અથવા નંબર છાપવા માટે આનો ઉપયોગ થાય છે.

 મુખ્ય તકનીકી મુદ્દાઓ (Key Technical Points)

– પંચની લંબાઈ સામાન્ય રીતે 100mm થી 150mm સુધી હોય છે.
– પંચના પોઈન્ટની સખતતા (Hardness) જાળવી રાખવા માટે તેને સમયાંતરે ગ્રાઈન્ડ કરવું જરૂરી છે.
– પંચિંગ કરતી વખતે હંમેશા Ball Peen Hammer નો ઉપયોગ કરવો હિતાવહ છે.

 સલામતી અને સાવચેતીઓ (Safety Notes)

વ્યાવસાયિક કુશળતા માટે નીચેની સલામતીનું પાલન કરવું અનિવાર્ય છે:

1. Mushroom Head: જો પંચનું હેડ વારંવારના પ્રહારથી ફેલાઈ ગયું હોય (Mushroom head), તો તેનો ઉપયોગ ન કરવો. તેના ટુકડા ઉડીને આંખમાં વાગી શકે છે. આવા પંચને તરત જ ગ્રાઈન્ડ કરી સરખું કરવું.
2. Angle of Striking: હથોડીનો પ્રહાર હંમેશા પંચની ધરી (Axis) પર સીધો હોવો જોઈએ. ત્રાંસો પ્રહાર કરવાથી પંચ લપસી શકે છે.
3. Point Sharpening: પંચનો પોઈન્ટ હંમેશા તીક્ષ્ણ રાખવો. બુઠ્ઠા (Blunt) પંચથી ચોક્કસ માર્કિંગ થઈ શકતું નથી.
4. Cleaning: જોબની સપાટી પરથી તેલ કે ગ્રીસ સાફ કર્યા પછી જ પંચિંગ કરવું જેથી પંચ લપસી ન જાય.
5. Protection: ભારે કામ કરતી વખતે હંમેશા Safety Goggles (સુરક્ષા ચશ્મા) પહેરવા.

આ માહિતી તમને તમારા ટેકનિકલ અભ્યાસ અને વર્કશોપ પ્રેક્ટિસમાં ખૂબ જ ઉપયોગી નીવડશે.

 🛠️ માસ્ટર ક્લાસ: પંચીસ (Punches)

નમસ્કાર તાલીમાર્થીઓ! એક ‘મિકેનિક ડીઝલ’ (Mechanic Diesel) તરીકે, તમારી સચોટતા જ તમારી ઓળખ છે. આજે આપણે એવા સાધન વિશે શીખીશું જે એન્જિનિયરિંગમાં ‘ચોકસાઈનો પાયો’ ગણાય છે.

 🔍 મુખ્ય ખ્યાલ
1. પંચ (Punch) એ ઉચ્ચ ગુણવત્તાવાળા સ્ટીલમાંથી બનેલું એક માર્કિંગ ટૂલ (Marking Tool) છે, જેનો ઉપયોગ ધાતુ પર કાયમી નિશાન બનાવવા માટે થાય છે.
2. તે ડ્રિલિંગ (Drilling) કરતી વખતે ડ્રિલ બીટને લપસતા અટકાવે છે અને લે-આઉટ લાઈનોને સ્પષ્ટ રીતે જોવામાં મદદ કરે છે.
3. ડીઝલ એન્જિનના જટિલ ભાગોના મેન્ટેનન્સ અને એસેમ્બલી દરમિયાન, સચોટ માર્કિંગ એ ભૂલરહિત કામગીરીની પ્રથમ શરત છે.

 📐 ટેકનિકલ બ્રેકડાઉન અને વિઝ્યુઅલ વોકથ્રુ

ચાલો આ સાધનને એક હાઈ-ડેફિનેશન 3D મોડલ તરીકે જોઈએ:

* હેડ (Head): આ પંચનો ઉપરનો ભાગ છે જ્યાં હેમર (Hammer) વડે પ્રહાર કરવામાં આવે છે. તે સહેજ ચેમ્ફર્ડ (Chamfered) હોય છે જેથી પ્રહાર કરતી વખતે ધાતુ ફેલાઈ ન જાય (Mushrooming અટકાવવા માટે).
* બોડી અથવા શેન્ક (Body/Shank): આ મધ્ય ભાગ છે, જે સામાન્ય રીતે અષ્ટકોણ (Octagonal) આકારનો હોય છે. તેની સપાટી પર નર્લિંગ (Knurling) કરેલું હોય છે જેથી તેલવાળા હાથમાં પણ સારી પકડ (Grip) મળે.
* પોઈન્ટ (Point): આ સૌથી મહત્વનો ભાગ છે. તેને ચોક્કસ ખૂણે ગ્રાઇન્ડ (Grind) કરીને હાર્ડન અને ટેમ્પર (Hardened and Tempered) કરવામાં આવે છે જેથી તે સખત ધાતુ પર પણ નિશાન પાડી શકે.

### 📍 મુખ્ય પ્રકારો:
* **સેન્ટર પંચ (Center Punch):** તેનો એંગલ **90°** હોય છે. તે ડ્રિલિંગ માટે ઊંડો ખાડો બનાવવા વપરાય છે.
* **પ્રિક પંચ (Prick Punch):** તેનો એંગલ **30° અથવા 60°** હોય છે. 30° નો ઉપયોગ માર્કિંગ લાઈનોને પાકી કરવા માટે થાય છે, જ્યારે 60° નો ઉપયોગ ડિવાઈડર (Divider) ના પોઈન્ટ સેટ કરવા માટે થાય છે.
* **પિન પંચ (Pin Punch):** તેનો આગળનો ભાગ નળાકાર હોય છે, જેનો ઉપયોગ લોકીંગ પિન (Locking pins) બહાર કાઢવા માટે થાય છે.

—

 ⚙️ સ્ટાન્ડર્ડ ઇન્ડસ્ટ્રિયલ વર્કફ્લો

આધુનિક ભારતીય વર્કશોપમાં પંચનો ઉપયોગ કરવાની વ્યાવસાયિક પદ્ધતિ:

1. સપાટીની તૈયારી: જે ધાતુ પર માર્કિંગ કરવાનું હોય તેને સાફ કરો અને તેના પર માર્કિંગ બ્લુ (Marking Blue) અથવા ચોક લગાવો.
2. પોઝિશનિંગ: પંચને પકડતી વખતે તેને સહેજ ત્રાંસો રાખીને માર્કિંગ લાઈન પર લાવો અને પછી તેને લંબવત (Vertical/90°) કરો.
3. પ્રહાર (Striking): હંમેશા બોલ પિન હેમર (Ball Peen Hammer) નો ઉપયોગ કરો. એક હળવો પ્રહાર કરીને પહેલા સ્થાન ચકાસો, પછી મજબૂત પ્રહાર કરો.
4. સુરક્ષા તપાસ: ખાતરી કરો કે પંચનું હેડ ‘મશરૂમ’ (Mushroomed) થયેલું ન હોય, નહીંતર ધાતુના ટુકડા ઉડીને આંખમાં વાગી શકે છે.

 🏭 ભારતીય ઔદ્યોગિક કેસ સ્ટડી: GSRTC મેન્ટેનન્સ ડેપો

ગુજરાત સ્ટેટ રોડ ટ્રાન્સપોર્ટ કોર્પોરેશન (GSRTC) ના વર્કશોપમાં જ્યારે બસના એન્જિનનું ઓવરહોલિંગ (Overhauling) કરવામાં આવે છે, ત્યારે પંચની ભૂમિકા નિર્ણાયક હોય છે.
ઉદાહરણ: એન્જિનના ફ્લાયવ્હીલ (Flywheel) અને ક્લચ એસેમ્બલીને ખોલતા પહેલા તેના પર પંચ વડે ‘મેચિંગ માર્ક્સ’ (Matching Marks) કરવામાં આવે છે. જો આ નિશાન ન કર્યા હોય, તો એસેમ્બલી વખતે સંતુલન (Balancing) બગડી શકે છે, જેનાથી એન્જિનમાં વાઈબ્રેશન (Vibration) આવે છે અને બેરિંગ્સ જલ્દી ઘસાઈ જાય છે.

 🚀 ભવિષ્ય માટે તૈયાર: ઇન્ડસ્ટ્રી 4.0

આજના યુગમાં પંચિંગ ટેકનોલોજી પણ બદલાઈ રહી છે:
* ઓટોમેટિક સેન્ટર પંચ (Automatic Center Punch): આમાં હેમરની જરૂર પડતી નથી. તેની અંદર સ્પ્રિંગ મિકેનિઝમ હોય છે જે દબાણ આપતાની સાથે જ આપમેળે પ્રહાર કરે છે.
* લેસર માર્કિંગ (Laser Marking): હાઈ-એન્ડ ઇન્ડસ્ટ્રીઝ (જેમ કે ટાટા મોટર્સ અથવા રિલાયન્સ) માં હવે મેન્યુઅલ પંચને બદલે કોમ્પ્યુટર નિયંત્રિત લેસર મશીનોનો ઉપયોગ થાય છે જે માઇક્રોન સ્તરની સચોટતા આપે છે.
* નંબર અને લેટર પંચ (Number & Letter Punches): એન્જિન બ્લોક પર ચેસિસ નંબર અથવા એન્જિન કોડ કંડારવા માટે હજી પણ આ સૌથી વિશ્વસનીય પદ્ધતિ છે.

 💡 વર્કશોપ સિક્રેટ (પ્રો-ટિપ)

> “ક્યારેય પણ પંચના પોઈન્ટને વધુ પડતો ગરમ (Overheat) ન થવા દો.”
> જો તમે ગ્રાઇન્ડર પર પંચની ધાર કાઢતા હોવ અને તે વાદળી (Blue) થઈ જાય, તો તેનો અર્થ છે કે તેનું ટેમ્પરિંગ (Tempering) જતું રહ્યું છે. આવો પંચ નરમ પડી જશે અને કામ દરમિયાન તેની ધાર તરત જ બુઠ્ઠી થઈ જશે. તેને વારંવાર પાણીમાં બોળીને ઠંડુ રાખવું જોઈએ.

યાદ રાખજો: એક સારો મિકેનિક એ છે જેના પંચના નિશાન પણ સુંદર અને ચોક્કસ હોય! 🛠️🇮🇳
