🛠️ Automotive Mechanic Diesel: Measuring and Marking Practice

✍️ Marking Materials (માર્કિંગ મટીરીયલ્સ)

Objectives (હેતુઓ): આ લેસનના અંતે તમે આ બાબતો શીખી શકશો:

• સામાન્ય પ્રકારના marking material ના નામ જણાવી શકશો.
• અલગ અલગ કામ માટે યોગ્ય marking material પસંદ કરી શકશો.

🧪 Common types of Marking Materials

માર્કિંગ કરવા માટે સામાન્ય રીતે આ મટીરીયલ્સ વપરાય છે: Whitewash, Cellulose Lacquer, Prussian Blue અને Copper Sulphate.

1. Whitewash (વ્હાઇટવોશ) ⚪

Whitewash ઘણી રીતે તૈયાર કરવામાં આવે છે:

• Chalk powder mixed with water: ચોક પાવડરને પાણી સાથે મિક્સ કરીને.
• Chalk mixed with methylated spirit: ચોકને મેથિલેટેડ સ્પિરિટ સાથે મિક્સ કરીને.
• White lead powder mixed with turpentine: વ્હાઇટ લેડ પાવડરને ટર્પેન્ટાઇન સાથે મિક્સ કરીને.

Usage (ઉપયોગ):

• Whitewash નો ઉપયોગ rough forgings અને castings પર કરવામાં આવે છે જેની સપાટી ઓક્સિડાઇઝ્ડ (oxidised) હોય.

• ⚠️ Note: જે વર્કપીસમાં ખૂબ જ ચોકસાઈ (high accuracy) જોઈતી હોય ત્યાં Whitewash વાપરવાની સલાહ આપવામાં આવતી નથી.

2. Cellulose Lacquer (સેલ્યુલોઝ લેકર) 🎨

• આ એક બજારમાં મળતું marking medium છે.
• તે અલગ અલગ રંગોમાં ઉપલબ્ધ છે અને તે ખૂબ જ ઝડપથી સુકાઈ જાય છે (dries very quickly).

3. Prussian Blue (પ્રુશિયન બ્લુ) 🔵

• આનો ઉપયોગ filed અથવા machine-finished સપાટીઓ પર થાય છે.
• આનાથી ખૂબ જ સ્પષ્ટ લાઈનો (clear lines) મળે છે, પરંતુ અન્ય માધ્યમો કરતા સુકાતા વધુ સમય લે છે. (Fig 2)

4. Copper Sulphate (કોપર સલ્ફેટ) ⚗️

• આ સોલ્યુશન પાણીમાં કોપર સલ્ફેટ અને નાઈટ્રિક એસિડ (nitric acid) ના થોડા ટીપાં ભેળવીને બનાવવામાં આવે છે.
• તે ફિનિશ્ડ સપાટી પર સારી રીતે ચોંટી જાય છે.
• ⚠️ Caution: કોપર સલ્ફેટ ઝેરી (poisonous) હોવાથી તેને સાવચેતીપૂર્વક વાપરવું જોઈએ.
• માર્કિંગ શરૂ કરતા પહેલા તેનું કોટિંગ બરાબર સુકાવું જોઈએ, નહીંતર તે માર્કિંગના સાધનો પર ચોંટી શકે છે.

Selection Tip: માર્કિંગ મીડિયમની પસંદગી વર્કપીસની surface finish અને જરૂરી accuracy પર આધાર રાખે છે.

---

🧹 Cleaning Tools (સફાઈના સાધનો)

Objectives (હેતુઓ):

• અલગ અલગ પ્રકારના cleaning tools અને તેના ઉપયોગ વિશે જણાવવું.
• ક્લીનિંગ ટૂલ્સ વાપરતી વખતે રાખવાની સાવચેતીઓ જણાવવી.

⚙️ Mechanical Cleaning

મિકેનિકલ ક્લીનિંગમાં brushing અને abrasive cleaning નો સમાવેશ થાય છે. કેમિકલ ક્લીનિંગ પછી પણ જો કચરો (heavy deposits) રહી જાય, તો તેને મિકેનિકલ ક્લીનિંગથી દૂર કરી શકાય છે.

General cleaning tools (સામાન્ય સફાઈના સાધનો):

1. Wire brushes (વાયર બ્રશ)
2. Emery sheets (એમરી શીટ્સ)

🪥 Wire Brushes (વાયર બ્રશ)

વાયર બ્રશ સામાન્ય રીતે કામ કરવાની સપાટી (work surfaces) સાફ કરવા માટે વપરાય છે.

• તે સ્ટીલના વાયર અથવા નાયલોન બ્રિસ્ટલ્સ (nylon bristles) ના બનેલા હોય છે.
• Life: લાંબા આયુષ્ય અને સારી સફાઈ માટે સ્ટીલના વાયરોને hardened and tempered કરવામાં આવે છે. (Fig 1 માં અલગ અલગ બ્રશ જોઈ શકાય છે).

Applications (ઉપયોગો):

1. અસમાન સપાટી (uneven surfaces) સાફ કરવા માટે.
2. સિલિન્ડર બ્લોકની બહારની સપાટી અને હેડ સાફ કરવા માટે હેન્ડ વાયર બ્રશ વપરાય છે.
3. હેન્ડ ડ્રિલ મોટર સાથે જોડેલા round wire brush થી કમ્બશન ચેમ્બર (combustion chamber) અને હેડના ભાગો સાફ કરી શકાય છે.
4. વાલ્વ સાફ કરવા માટે wire wheel વપરાય છે.
5. એન્જિન બોરિંગ (engine boring) માટે એબ્રેસિવ બ્રશ વપરાય છે.
6. સાબુ અને પાણીથી સિલિન્ડર સાફ કરવા માટે washing brush વપરાય છે.
7. સિલિન્ડર બ્લોકના ઓઈલ પેસેજ (oil passages) સાફ કરવા માટે લાંબા bottle type brush નો ઉપયોગ થાય છે.
8. વેલ્ડિંગ કર્યા પછી વર્ક સર્ફેસ સાફ કરવા માટે પણ તે વપરાય છે.

⚠️ Safety Precautions (સાવચેતીઓ):

• સોફ્ટ મેટલ (soft metals) પર સ્ટીલ વાયર બ્રશનો ઉપયોગ સાવચેતીથી કરવો જોઈએ.
• તેનાથી ફિનિશ્ડ સપાટી પર સ્ક્રેચ (scratches) ન પડવા જોઈએ.

---

📄 EMERY Sheet (એમરી શીટ)

Emery Sheet: આ એક પ્રકારનો કાગળ છે જે સખત અને ખરબચડી સપાટીને ઘસીને લીસી કરવા માટે વપરાય છે.

Description:

• એમરી પેપરની એક બાજુ પર એબ્રેસિવ કણો (abrasive particles) હોય છે જે કટિંગ એજ (cutting edge) તરીકે કામ કરે છે.
• તેનો ઉપયોગ મેટલ પાર્ટ્સના ફાઇન એડજસ્ટમેન્ટ અને પરફેક્ટ ફિટિંગ માટે થાય છે.
• તે પોલીસ કરેલા મેટલ પરથી કાટ (rust) દૂર કરવા માટે પણ વપરાય છે.

Grading (ગ્રેડિંગ): એમરી પેપરને તેના નંબર પ્રમાણે ગ્રેડ કરવામાં આવે છે:

• Coarse to Fine: 40, 46, 54, 60, 70, 80, 90, 100, 120, F અને FF.

⚠️ Safety Precaution:

• એમરી પેપરથી સફાઈ કર્યા પછી, કમ્પોનન્ટને બરાબર ધોવા (rinsed properly) જોઈએ.

Scraper (સ્ક્રેપર) 🛠️

Objectives: આ લેસનના અંતે તમે આ બાબતો શીખી શકશો:

• જુદા જુદા પ્રકારના scrapers ના નામ જણાવવા.
• દરેક પ્રકારના scraper ના features (લક્ષણો) સમજાવવા.
• Scraper નો ઉપયોગ કરતી વખતે કઈ સાવચેતીઓ (precautions) રાખવી તે જાણવું.

Scraper શું છે? (What is a Scraper?)

Scraper એ એક hand tool છે જેનો ઉપયોગ વર્કપીસની સપાટી પરથી ધાતુના નાનામાં નાના કણો (smallest metal particles) દૂર કરીને તેને સ્ક્રેપ કરવા માટે થાય છે.

Application (ઉપયોગ) ⚙️

• તેનો ઉપયોગ એક smooth, non-scored અને uniformly bearing surface મેળવવા માટે થાય છે, જે sealing, sliding અને guiding surfaces માટે જરૂરી છે.
• Automotives માં: Cylinder head, piston head અને manifold pipes માંથી carbon particles દૂર કરવા માટે તેનો ઉપયોગ થાય છે.
• તેનો ઉપયોગ cranks shaft ના bearings અને ક્યારેક cylinder liner ને સ્ક્રેપ કરવા માટે પણ થાય છે.

Type of scrapers (સ્ક્રેપરના પ્રકારો)

1. Flat scraper (ફ્લેટ સ્ક્રેપર)
2. Special scraper (સ્પેશિયલ સ્ક્રેપર)

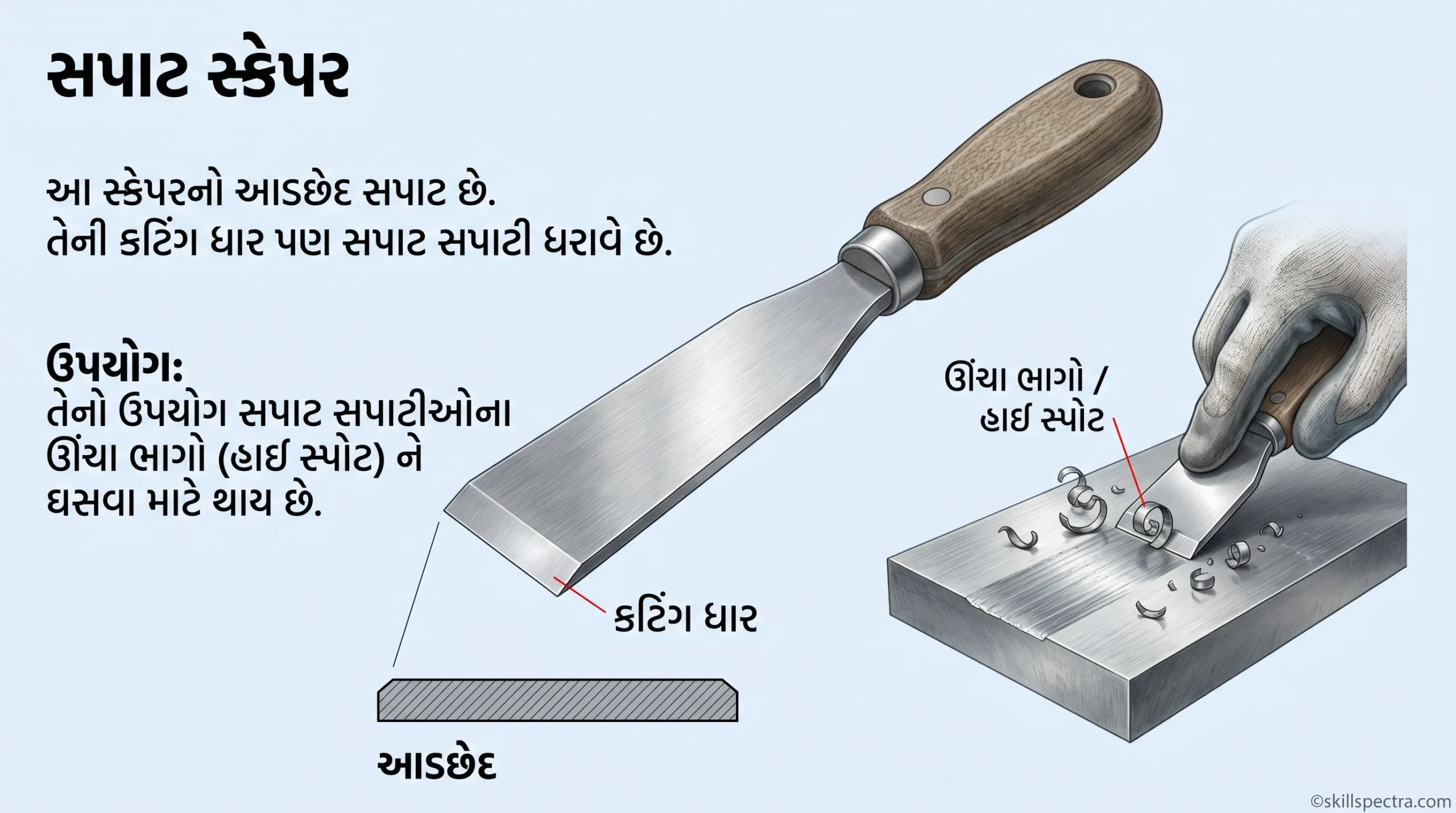

1. Flat scraper:

આ સ્ક્રેપરનો cross section ફ્લેટ હોય છે. તેની cutting edge પણ flat surface ધરાવે છે.

• Use: તેનો ઉપયોગ flat surface ના high spots ને સ્ક્રેપ કરવા માટે થાય છે.

2. Special Scraper:

Curved surfaces (વળાંકવાળી સપાટી) ને સ્ક્રેપ કરવા અને ફિનિશિંગ કરવા માટે special scraper ઉપલબ્ધ છે. જે નીચે મુજબ છે:

• Half round scraper (હાફ રાઉન્ડ સ્ક્રેપર)
• Three-square scraper (થ્રી-સ્ક્વેર સ્ક્રેપર)
• Bull nose scraper (બુલ નોઝ સ્ક્રેપર)

---

Detailed Descriptions:

• Half round scraper: આ સ્ક્રેપરનો cross-section એક segment જેવો હોય છે અને તે rounded point (ગોળાકાર પોઈન્ટ) તરફ સાંકડો (tapers) થતો જાય છે તેનો round bottom face વળાંકવાળો હોય છે અને વચ્ચેથી પોલો (hollow) હોય છે. તેની bottom facet અને flat surfaces ને ગ્રાઉન્ડ કરીને cutting edge બનાવવામાં આવે છે. તેનો cutting angle 45° થી 65° ની વચ્ચે હોય છે. તેની cutting edge પરનો વળાંક સ્ક્રેપિંગ કરતી વખતે point contact બનાવવામાં અને નાના spots ને દૂર કરવામાં મદદ કરે છે.

• Three-square scraper : આ સ્ક્રેપરનો ઉપયોગ નાના વ્યાસના છિદ્રો (small diameter holes) ને સ્ક્રેપ કરવા અને છિદ્રોની કિનારીઓ પરથી વધારાની ધાતુ દૂર કરવા (deburring) માટે થાય છે. તેનો cross-section triangular (ત્રિકોણાકાર) હોય છે. તેમાં વધુ સંખ્યામાં cutting edges હોય છે અને cutting edges ની વચ્ચેનો પોલો ભાગ તેને ફરીથી સરળતાથી શાર્પ (re-sharpening) કરવામાં મદદ કરે છે.

• Bull nose scraper : આ સ્ક્રેપરની cutting edge ફ્લેટ સર્ક્યુલર ડિસ્ક (flat circular disc) જેવી હોય છે. તેની cutting edge વર્તુળના લગભગ બે તૃતીયાંશ (two thirds) ભાગ જેટલી હોય છે.

• •
  • Use: તે મોટા bearings ને સ્ક્રેપ કરવા માટે ઉપયોગી છે (Fig 6). આ સ્ક્રેપરનો ઉપયોગ flat scraper ની જેમ longitudinal direction માં અથવા half round scraper ની જેમ circumferential movement સાથે કરી શકાય છે. આ ડ્યુઅલ એક્શન સ્ક્રેપ કરેલી સપાટી પર લિટીઓ (ridges) પડતા અટકાવે છે.

Precautions (સાવચેતીઓ) ⚠️

• હંમેશા મજબૂત રીતે ફિટ કરેલા હેન્ડલ્સ (firmly fitted handles) વાળા સ્ક્રેપરનો જ ઉપયોગ કરો.
• જ્યારે ઉપયોગમાં ન હોય, ત્યારે cutting edges ને રબરના કવર (rubber cover) થી સુરક્ષિત કરો.
• જ્યારે ઉપયોગમાં ન હોય ત્યારે cutting edges પર તેલ (oil) અથવા ગ્રીસ (grease) લગાવો.

---

Surface Plates (સરફેસ પ્લેટ્સ) 📐

Objectives: આ લેસનના અંતે તમે:

• Surface plates ના બાંધકામના લક્ષણો (constructional features) જણાવી શકશો.
• Surface plates ના વિવિધ ગ્રેડના ઉપયોગો સમજાવી શકશો.
• Surface plates સ્પેસિફાય કરી શકશો અને marking tables ના ઉપયોગો જણાવી શકશો.

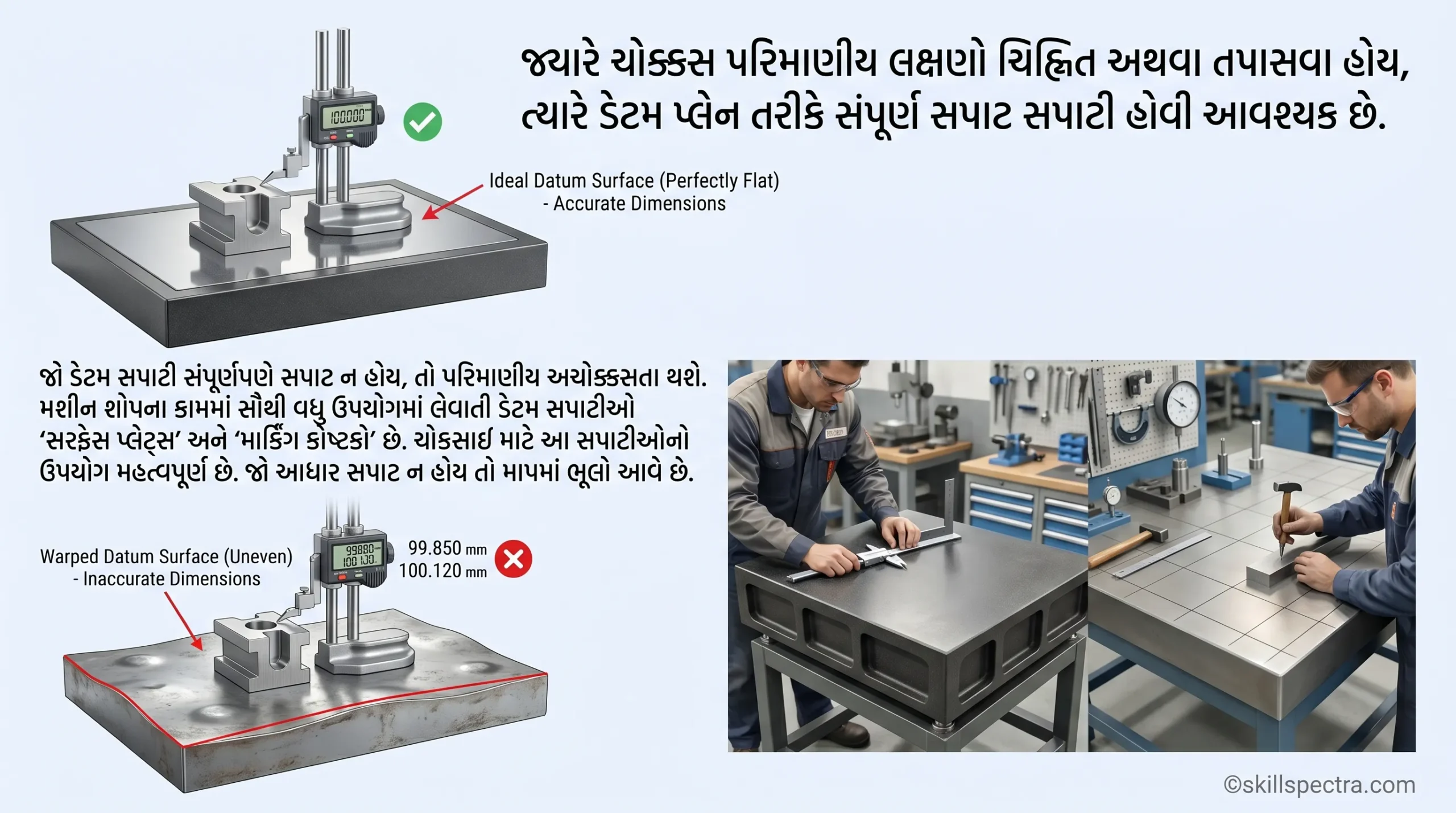

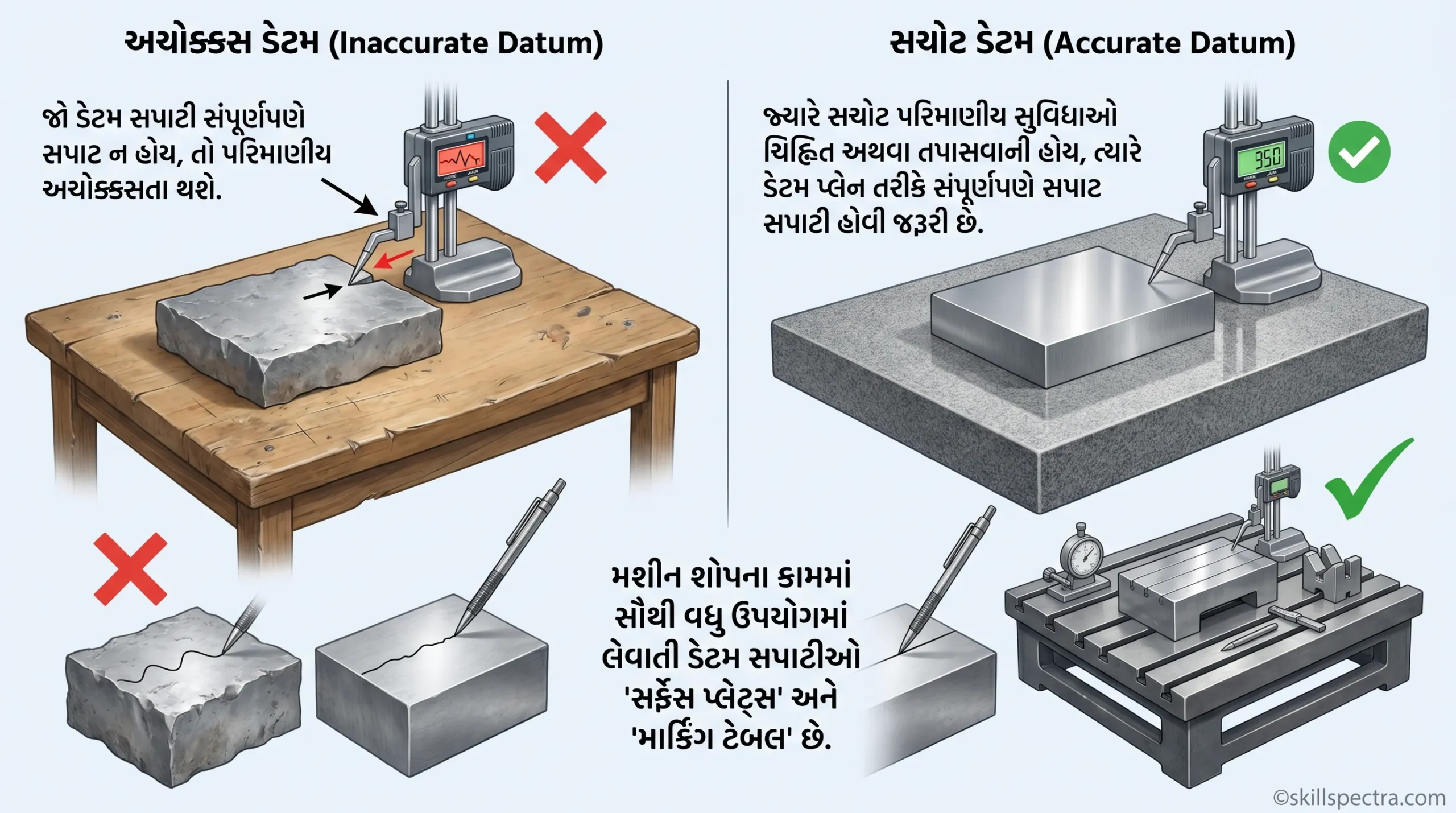

Surface plates – તેમની જરૂરિયાત (Necessity)

જ્યારે ચોક્કસ ડાયમેન્શનલ ફીચર્સ (accurate dimensional features) માર્ક કરવાના હોય અથવા ચેક કરવાના હોય, ત્યારે datum plane તરીકે એક એકદમ ફ્લેટ સપાટી હોવી જરૂરી છે. જો datum surface સંપૂર્ણ રીતે ફ્લેટ ન હોય, તો માપણીમાં ભૂલો (dimensional inaccuracies) આવશે. મશીન શોપના કામમાં સૌથી વધુ ઉપયોગમાં લેવાતી datum surfaces ‘surface plates’ અને ‘marking tables’ છે.

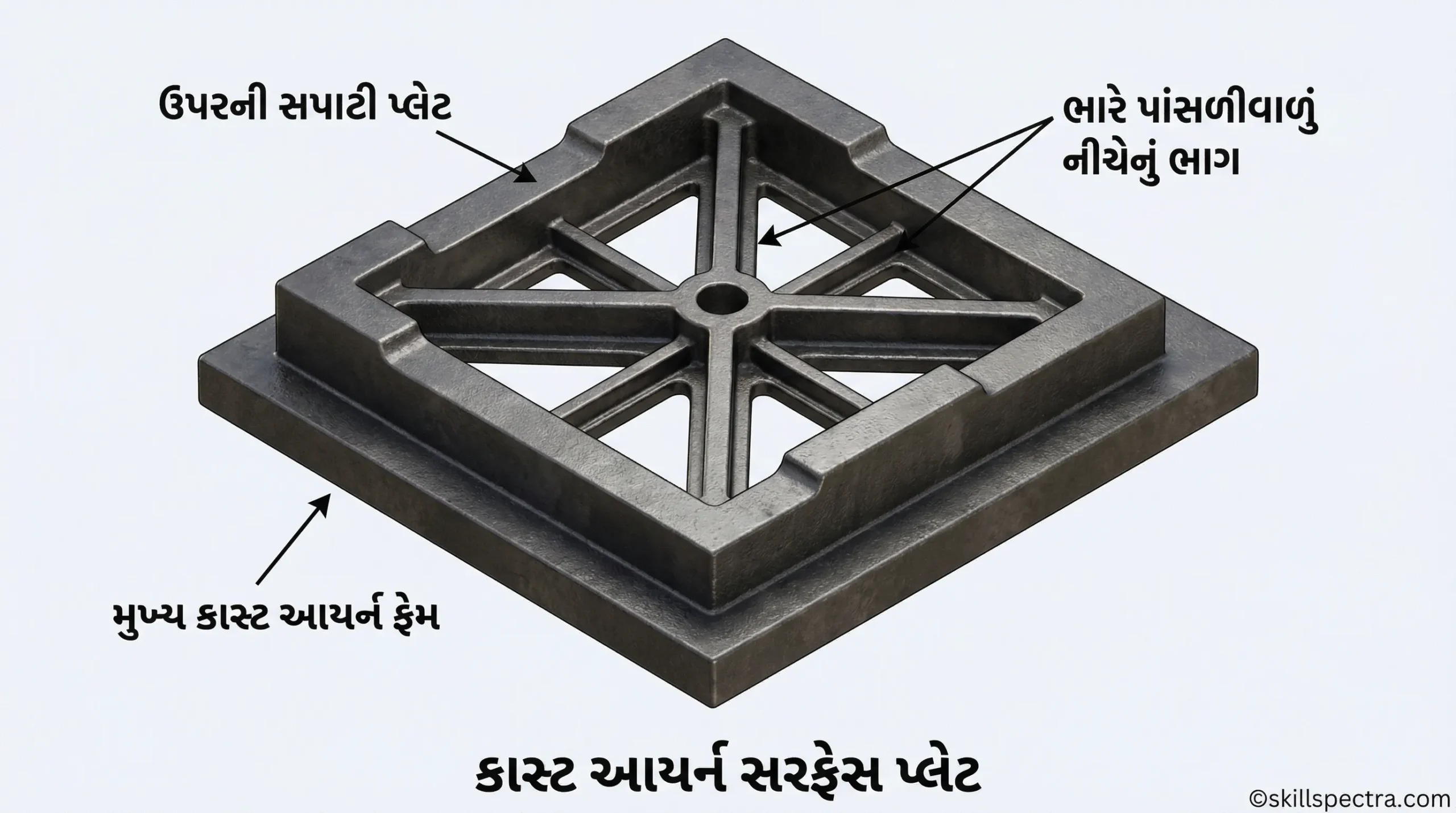

Materials and construction (મટીરિયલ અને બાંધકામ) 🏗️

Surface plates સામાન્ય રીતે સારી ગુણવત્તાના Cast Iron માંથી બનાવવામાં આવે છે, જે distortion (વળાંક) રોકવા માટે stress-relieved હોય છે. તેની કામ કરવાની સપાટી (work-surface) ને મશીનિંગ અને સ્ક્રેપ કરવામાં આવે છે. મજબૂતી (rigidity) આપવા માટે નીચેનો ભાગ heavily ribbed હોય છે.

• સ્થિરતા અને લેવલિંગમાં સરળતા માટે three point suspension (ત્રણ બિંદુ સપોર્ટ) આપવામાં આવે છે.
• નાની surface plates ને બેન્ચ પર રાખવામાં આવે છે, જ્યારે મોટી પ્લેટોને સ્ટેન્ડ પર રાખવામાં આવે છે.

Other materials used (અન્ય મટીરિયલ)

સરફેસ પ્લેટ બનાવવા માટે Granite નો પણ ઉપયોગ થાય છે. ગ્રેનાઈટ એક ગાઢ (dense) અને સ્થિર મટીરિયલ છે. ગ્રેનાઈટની બનેલી સરફેસ પ્લેટ્સ જો સપાટી પર ઉજરડા (scratched) પડે તો પણ તેમની ચોકસાઈ જાળવી રાખે છે. આ સપાટીઓ પર burrs બનતા નથી.

Classification and uses (વર્ગીકરણ અને ઉપયોગો)

Surface plates મશીન શોપના કામમાં વપરાય છે અને તે ત્રણ ગ્રેડમાં ઉપલબ્ધ છે – Grade 1, 2 અને 3. ગ્રેડ 1 ની સરફેસ પ્લેટ અન્ય બે ગ્રેડ કરતા વધુ સચોટ (accurate) હોય છે.

Specifications (સ્પષ્ટીકરણો)

Cast iron surface plates ને તેમની લંબાઈ, પહોળાઈ, ગ્રેડ અને ઈન્ડિયન સ્ટાન્ડર્ડ (I.S.) નંબર દ્વારા દર્શાવવામાં આવે છે.

• Example: Cast iron surface plate 2000 x 1000 Gr1. I.S. 2285.

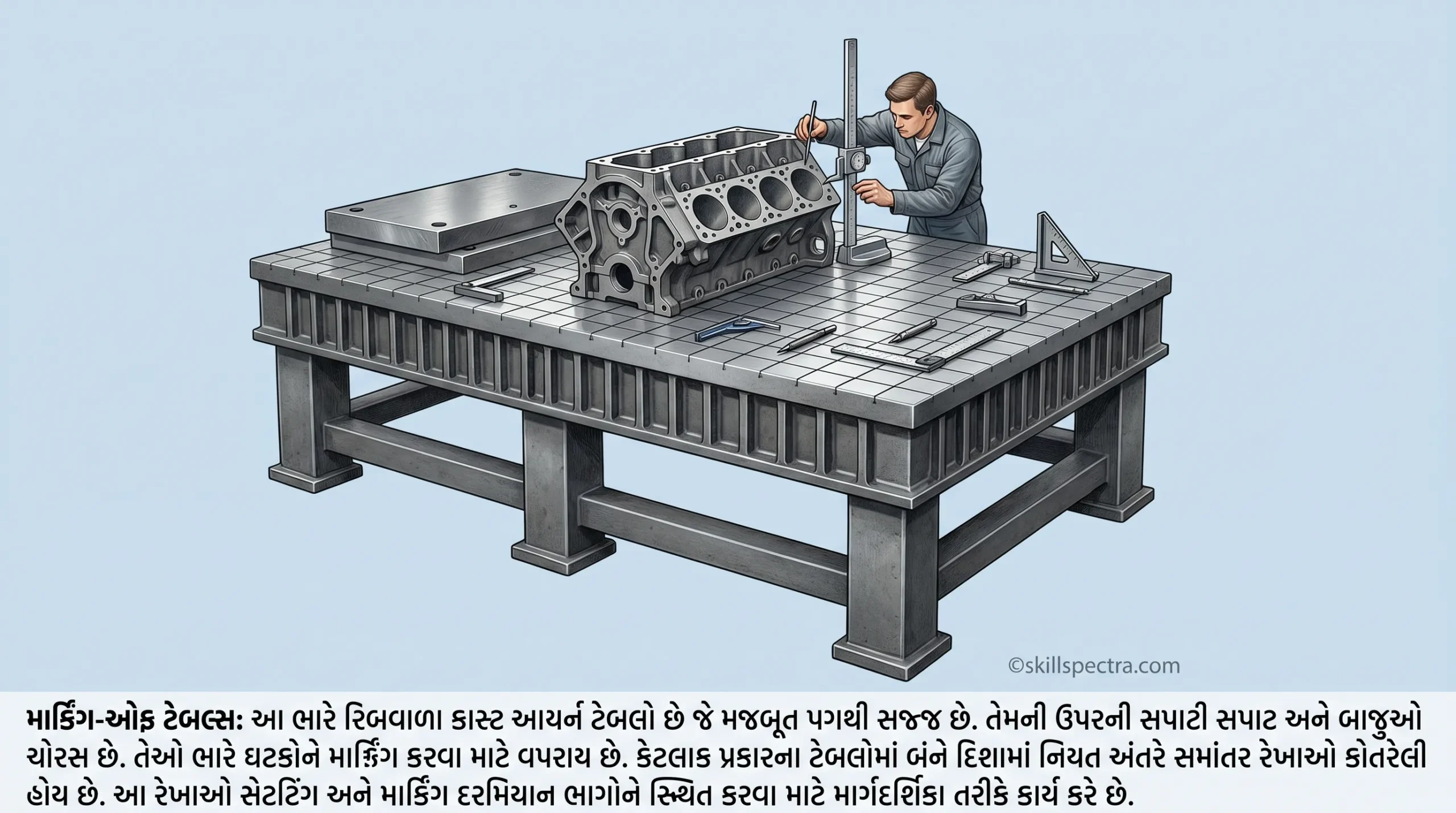

Marking-off tables

આ મજબૂત રીતે રિબ્ડ કાસ્ટ આયર્ન ટેબલ છે જે મજબૂત પગ (rigid legs) સાથે ફીટ કરેલા હોય છે. તેની ટોચની સપાટી ચોકસાઈપૂર્વક મશીનિંગ કરીને ફ્લેટ બનાવેલી હોય છે અને તેની બાજુઓ ચોરસ (square) હોય છે.

• તેનો ઉપયોગ ભારે કમ્પોનન્ટ્સ પર માર્કિંગ કરવા માટે થાય છે. અમુક પ્રકારના ટેબલ પર બંને દિશામાં નિશ્ચિત અંતરે સમાંતર રેખાઓ (parallel lines) કોતરેલી હોય છે. આ રેખાઓ સેટિંગ અને માર્કિંગ દરમિયાન ભાગોને ગોઠવવા (positioning) માટે ગાઈડ તરીકે કામ કરે છે.

---

Keywords: 🔍

• Scraper tool in Gujarati
• Types of scrapers Mechanic Diesel
• Surface plate use and grades Gujarati
• Mechanic Diesel NSQF Level 5 notes
• What is Flat Scraper and Bull nose scraper
• Cast Iron vs Granite Surface plate
• Automotive workshop tools tutorial Gujarati
• Marking-off tables in engineering
• Difference between Scraper types
• ITI Mechanic Diesel lesson Scrapers

---

Instructor Note: આ મટીરિયલ ITI Mechanic Diesel ના વિદ્યાર્થીઓ માટે Exercise 1.2.08 ના ભાગ રૂપે ઉપયોગી છે. વધુ અપડેટ્સ માટે અમારી વેબસાઇટ ચેક કરતા રહો! 👨‍પ્લમ્બિંગ 🔧👨‍🔧

Jenny Calipers જેની કેલીપર્સ 📐

Objectives (ઉદ્દેશ્યો): આ લેસનના અંતે તમે આ બાબતો શીખી શકશો:

• Jenny calipers ના constructional features (બનાવટની વિશેષતાઓ) જણાવવી.
• Jenny calipers ના types (પ્રકારો) ના નામ આપવા.
• Jenny calipers ના uses (ઉપયોગો) જણાવવા.

Introduction:

Jenny calipers નો ઉપયોગ marking and layout work માટે કરવામાં આવે છે. આ કેલીપર્સને hermaphrodite calipers, odd leg calipers, અને leg and point calipers તરીકે પણ ઓળખવામાં આવે છે.

Jenny calipers માં એક પગ (leg) adjustable divider point સાથે હોય છે, જ્યારે બીજો પગ bent leg (વળેલો) હોય છે. આ બંને legs ને સાથે જોડીને એક firm joint બનાવવામાં આવે છે.

Uses (ઉપયોગો):

• Jenny calipers નો ઉપયોગ lines માર્ક કરવા માટે, inside અને outside edges ને સમાંતર (parallel) લાઈનો દોરવા માટે અને round bars (ગોળ સળિયા) ના સેન્ટર શોધવા માટે થાય છે.
• આ કેલીપર્સ સામાન્ય રીતે bent leg અથવા heel સાથે ઉપલબ્ધ હોય છે.
• Ordinary bent legs વાળા કેલીપર્સ નો ઉપયોગ inside edge ને સમાંતર લાઈનો દોરવા માટે થાય છે, અને heel type નો ઉપયોગ outer edges (બહારની ધાર) ને સમાંતર લાઈનો દોરવા માટે થાય છે.
• Scribing lines (લાઈનો દોરતી) વખતે Jenny calipers ને સહેજ inclined (નમેલા) રાખવા જોઈએ.

Jenny calipers નો ઉપયોગ curved edges (વળાંકવાળી ધાર) ની સાથે લાઈનો દોરવા માટે પણ થઈ શકે છે. જ્યારે dimensions સેટ કરતા હોઈએ, ત્યારે બંને legs ની લંબાઈ સમાન હોવી જોઈએ.

Accurate Setting:

ચોક્કસ સેટિંગ માટે, જ્યારે jenny caliper ના point ને graduation (માપપટ્ટીના કાપા) પર મૂકવામાં આવે, ત્યારે તે ‘click’ થવો જોઈએ.

---

Dividers (ડિવાઈડર્સ) ✂️

Objectives (ઉદ્દેશ્યો): આ લેસનના અંતે તમે આ બાબતો શીખી શકશો:

• Divider ના ભાગો (parts) ના નામ આપવા.
• Dividers ના uses (ઉપયોગો) જણાવવા.
• Dividers ના specifications (વિશિષ્ટતાઓ) જણાવવા.
• Divider points માટે ધ્યાનમાં રાખવા જેવી મહત્વની બાબતો જણાવવી.

Introduction:

Dividers નો ઉપયોગ circles (વર્તુળ) અને arcs (ચાપ) દોરવા માટે તેમજ અંતરને transfer કરવા અને step કરવા માટે થાય છે.

Dividers મુખ્યત્વે firm joints અને spring joints માં ઉપલબ્ધ હોય છે. Measurements ને steel rule ની મદદથી સેટ કરવામાં આવે છે.

Technical Details:

• Dividers ની સાઈઝ 50 mm થી 200 mm ની વચ્ચે હોય છે.
• Divider ની સાઈઝ એ તેના fulcrum roller (pivot) ના સેન્ટર થી point સુધીનું અંતર છે.
• Divider ના legs ને યોગ્ય રીતે બેસાડવા (seating) માટે, 30° ના prick punch marks નો ઉપયોગ કરવામાં આવે છે.

Maintenance Tip:

• Divider ના બંને legs હંમેશા સમાન લંબાઈના હોવા જોઈએ.
• Dividers ને તેમના joints ના પ્રકાર અને લંબાઈ દ્વારા specify કરવામાં આવે છે.
• Divider ના point ને હંમેશા તીક્ષ્ણ (sharp) રાખવા જોઈએ. તેને ઘસવા માટે oil stone નો ઉપયોગ કરવો વધુ સારો છે.

⚠️ Do not sharpen the divider points on grinding wheels. (ડિવાઈડરના પોઈન્ટ્સને ગ્રાઇન્ડિંગ વ્હીલ પર ક્યારેય ધાર ન કાઢો.)

---

Surface Gauges (સરફેસ ગેજ) 📏🏗️

Objectives (ઉદ્દેશ્યો): આ લેસનના અંતે તમે આ બાબતો શીખી શકશો:

• Surface gauges ના constructional features જણાવવા.
• Surface gauges ના types ના નામ આપવા.
• Surface gauges ના uses જણાવવા.
• Universal surface gauges ના ફાયદા જણાવવા.

Introduction:

 Surface gauge એ સૌથી સામાન્ય marking tool માંનું એક છે. તેનો ઉપયોગ datum surface ને સમાંતર લાઈનો દોરવા (scribing) માટે થાય છે.

Types of Surface Gauges:

Surface gauges/scribing blocks ના બે પ્રકાર છે:

1. Fixed
2. Universal

Surface gauge-fixed type:

• Machines પર jobs ને datum surface ને સમાંતર સેટ કરવા માટે.
• Jobs ની height અને parallelism ચેક કરવા માટે.
• Machine spindle સાથે jobs ને concentric સેટ કરવા માટે.

Fixed type surface gauge માં એક ભારે flat base અને એક spindle હોય છે, જે સીધું ઊભું હોય છે. તેની સાથે એક scriber અને snug તથા clamp-nut જોડાયેલ હોય છે.

Universal surface gauge): તેમાં નીચે મુજબની વધારાની વિશેષતાઓ (features) હોય છે:

• Spindle ને ગમે તે સ્થિતિમાં સેટ કરી શકાય છે.
• Fine adjustments ઝડપથી કરી શકાય છે.
• તેનો ઉપયોગ cylindrical surfaces (નળાકાર સપાટી) પર પણ થઈ શકે છે.



Scriber સ્ક્રાઈબર🛠️📏

Objectives (ઉદ્દેશ્યો): આ લેસનના અંતે તમે નીચેની બાબતો સમજવા માટે સક્ષમ હશો:

• State the features of scribers: સ્ક્રાઈબરની વિશેષતાઓ જણાવવી.
• State the uses of scribers: સ્ક્રાઈબરના ઉપયોગો જણાવવા.

માહિતી:

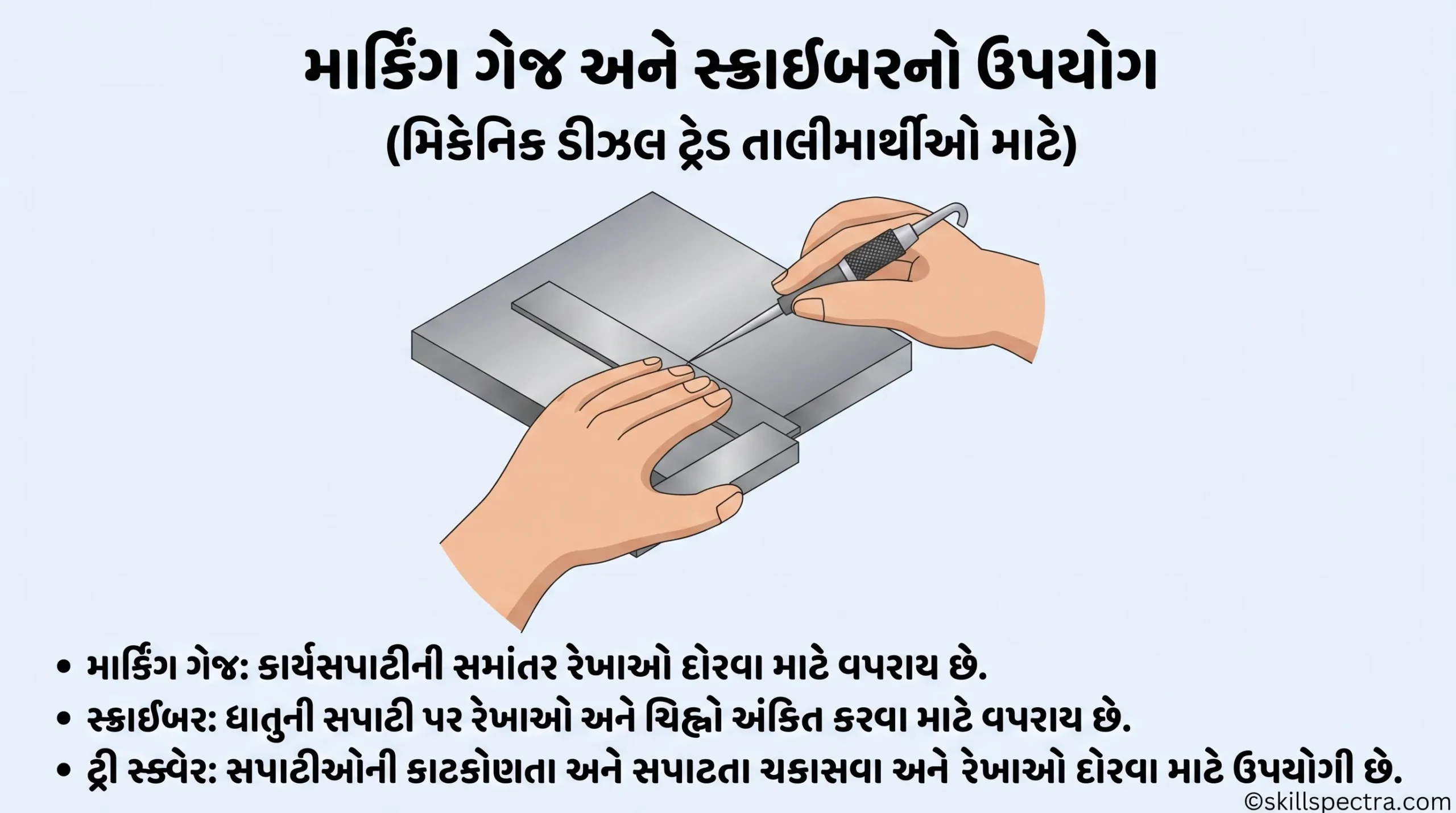

Layout work માં, જ્યારે વર્કપીસને ફાઇલ (file) કરવાની હોય અથવા મશીનિંગ (machining) કરવાની હોય, ત્યારે તેના પરિમાણો (dimensions) દર્શાવવા માટે lines દોરવી જરૂરી છે.

The scriber is a tool used for this purpose:

આ હેતુ માટે Scriber એક અગત્યનું સાધન છે.તે High carbon steel માંથી બનેલું હોય છે જેને harden કરવામાં આવે છે.સ્પષ્ટ અને પાતળી (clear and sharp) લાઈનો દોરવા માટે, તેના એક છેડા પર fine point (તીક્ષ્ણ અણી) બનાવવામાં આવે છે.

Scribers અલગ-અલગ આકાર અને સાઈઝમાં ઉપલબ્ધ છે. સૌથી વધુ વપરાતું સ્ક્રાઈબર Plain scriber છે.

લાઈનો દોરતી વખતે, સ્ક્રાઈબરનો ઉપયોગ પેન્સિલની જેમ કરવામાં આવે છે જેથી દોરેલી લાઈનો straight edge ની એકદમ નજીક રહે.

તેની તીક્ષ્ણતા જાળવી રાખવા માટે સ્ક્રાઈબરના પોઈન્ટને વારંવાર ground and honed (ઘસીને અણીદાર) કરવો જોઈએ.

⚠️ Safety Precautions (સાવચેતી):

Scriber points are very sharp: સ્ક્રાઈબરના પોઈન્ટ્સ ખૂબ જ તીક્ષ્ણ હોય છે, તેથી તેને ખૂબ કાળજીપૂર્વક વાપરવા જોઈએ. સ્ક્રાઈબરને ક્યારેય તમારા pocket (ખીસા) માં ન મૂકો. અકસ્માત ટાળવા માટે જ્યારે તેનો ઉપયોગ ન હોય ત્યારે પોઈન્ટ પર cork (બુચ) લગાવીને રાખો.

---

Wheelbase વ્હીલબેઝ, Wheel Track  and Measuring Tape (મેઝરિંગ ટેપ)

🚗📏

Objectives (ઉદ્દેશ્યો): આ લેસનના અંતે તમે નીચેની બાબતો શીખશો:

• Define wheelbase and define wheel track: વ્હીલબેઝ અને વ્હીલ ટ્રેકની વ્યાખ્યા આપવી.
• State measuring tape, its types and uses: મેઝરિંગ ટેપ, તેના પ્રકારો અને ઉપયોગો જણાવવા.

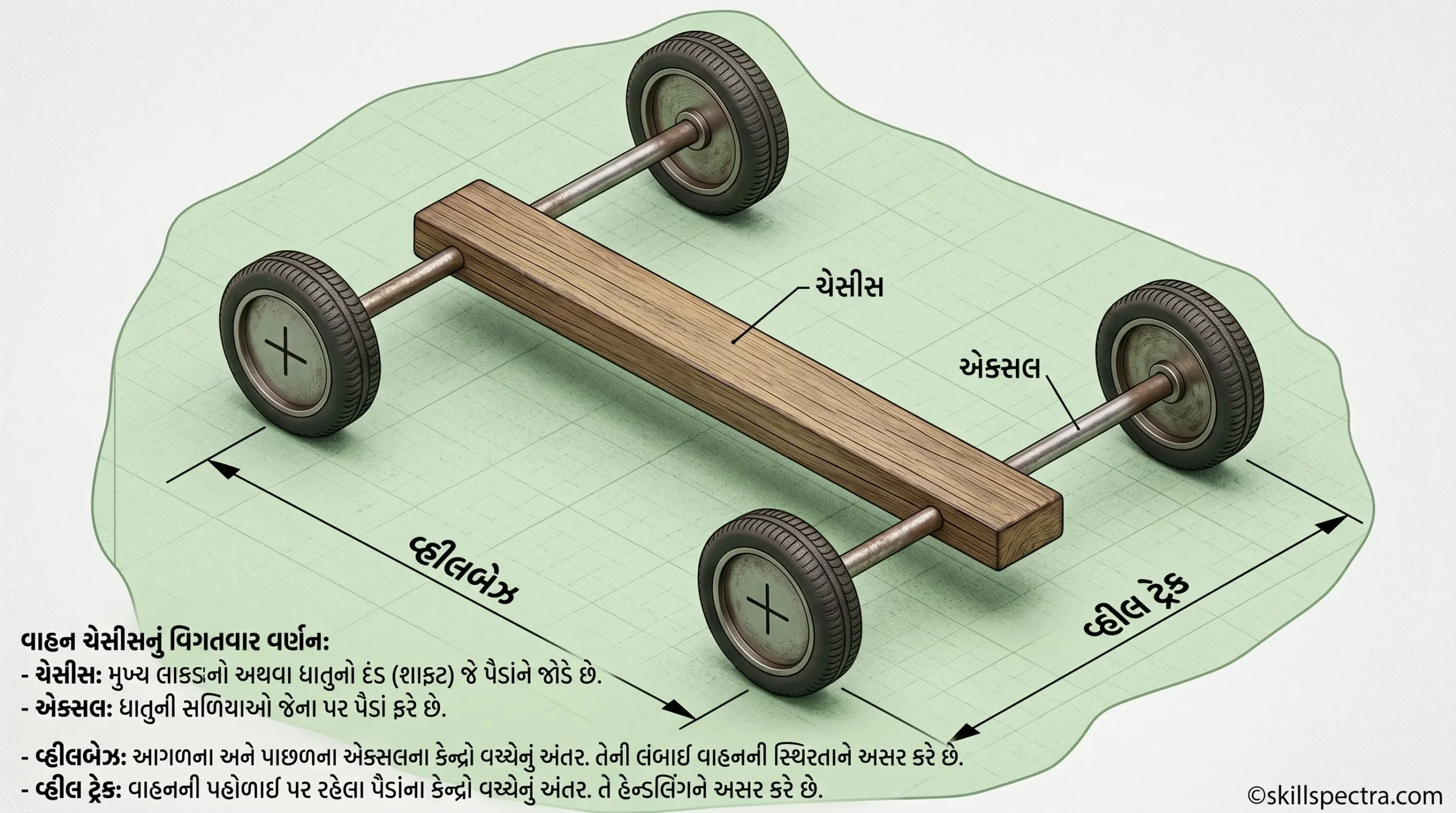

 Wheelbase અને Wheel Track

• Wheelbase: વાહનના આગળના (front) અને પાછળના (rear) વ્હીલ્સના સેન્ટર વચ્ચેના અંતરને Wheelbase કહેવામાં આવે છે.



• Wheel Track: વાહનના બે આગળના વ્હીલ્સના સેન્ટર વચ્ચેના અંતરને Wheel track કહેવામાં આવે છે. (જેમ કે Fig. માં ડાયાગ્રામમાં બતાવ્યું છે).

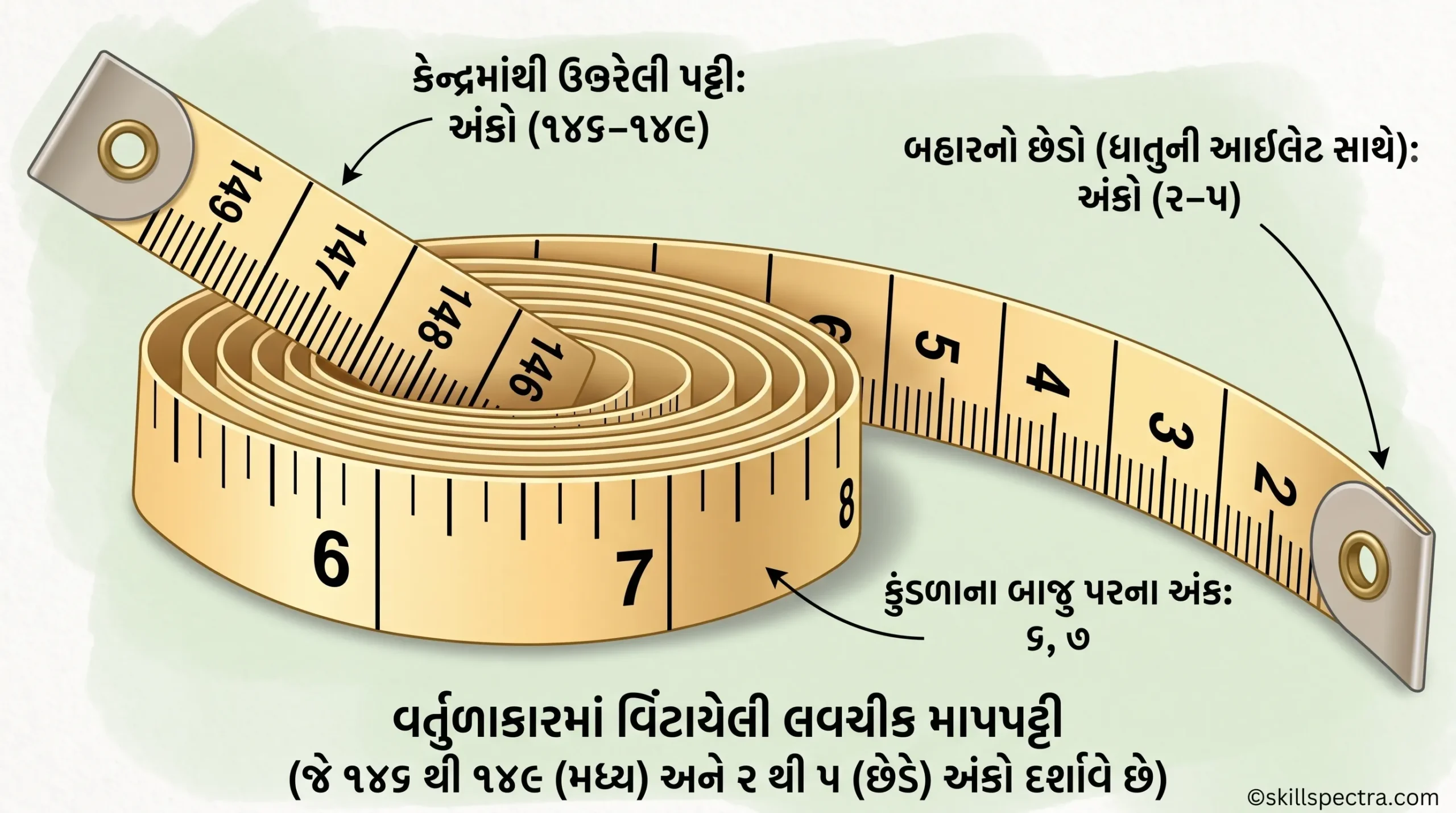

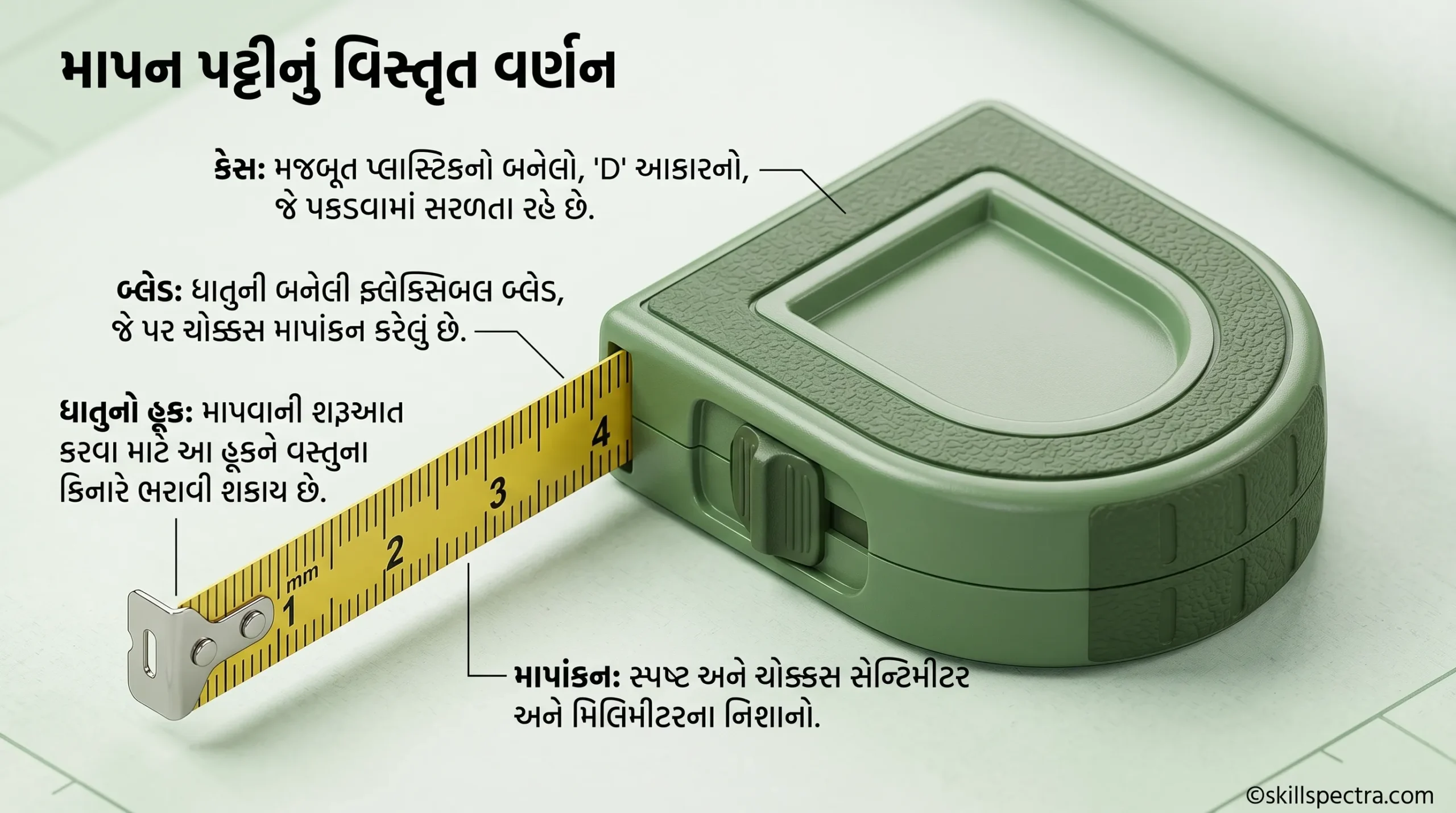

 Measuring Tape (મેઝરિંગ ટેપ)

• Measuring tape is a flexible ruler: મેઝરિંગ ટેપ એક લવચીક ફૂટપટ્ટી છે.
• તે ribbon cloth, plastic, fiber glass અથવા metal strip માંથી બનેલી હોય છે જેના પર માપ માટેની લાઈનો દોરેલી હોય છે.
• આ ઘણા લોકો દ્વારા ઉપયોગમાં લેવાતું એક સામાન્ય માપન સાધન (measuring tool) છે. તે સામાન્ય રીતે 3m, 5m, અને 10m ની રેન્જમાં ઉપલબ્ધ હોય છે.

Types of Tape (પ્રકારો):

1. Plastic Tape (પ્લાસ્ટિક ટેપ)
2. Metal Tape (મેટલ ટેપ)
3. Fibre glass (ફાઈબર ગ્લાસ)
4. Ribbon cloth (રિબન ક્લોથ)

Application (ઉપયોગ): મેઝરિંગ ટેપનો ઉપયોગ નીચેના વ્યવસાયોમાં થાય છે:

1. Dress makers (દરજી)
2. Civil Engineers (સિવિલ એન્જિનિયર્સ)
3. Mechanical Engineers (મિકેનિકલ એન્જિનિયર્સ)
4. Surveyors (સર્વે કરનારા)
5. Carpenters (સુથાર)
6. Medical field (તબીબી ક્ષેત્ર)

Accuracy (ચોકસાઈ):

• Measuring tapes માં Metric (મીટર) અને British (બ્રિટિશ) બંને સિસ્ટમમાં માર્કિંગ હોય છે. Metric system માં ચોકસાઈ 1mm હોય છે અને British system માં 1/8″ હોય છે.

Limitation (મર્યાદા):

• Accuracy is not possible: લાંબા અંતરનું માપ લેતી વખતે ચોકસાઈ જળવાતી નથી, કારણ કે ટેપ flexible હોય છે અને ખેંચાવાને કારણે માપમાં ફેરફાર (elongate) થઈ શકે છે.

---

Keywords

Primary Keywords: ITI Mechanic Diesel Notes Gujarati, Scriber Uses in Engineering, What is Wheelbase and Wheel track, Measuring Tape Types Gujarati.

• Secondary Keywords: High Carbon Steel Scriber, Workshop Safety for Tools, Automotive Engineering Basics Gujarati, Difference between Wheelbase and Track, ITI NSQF Level 4 Theory.
• Focus Keyphrase: Scriber and Measuring Tape Knowledge in Gujarati.

---

Keywords

Jenny Calipers Gujarati, Dividers Construction and Uses, Surface Gauges Mechanical Tool, ITI Mechanic Diesel Theory, Marking and Layout Tools, Workshop Calculation and Science, Universal Surface Gauge advantages, How to use Jenny Calipers, Difference between Fixed and Universal Surface Gauge.

---

🔍 Keywords

Automotive Mechanic Diesel, Marking Materials in Gujarati, Measuring and Marking Practice, Wire Brushes usage, Emery Sheet grading, Whitewash for marking, Prussian Blue marking, Workshop Cleaning Tools, ITI Diesel Mechanic Lesson, Mechanical Cleaning methods.

---

Keywords:

ITI Mechanic Diesel Gujarati Notes, Scraper types and uses, Surface plate application ITI, Half round scraper specifications, What is surface plate in workshop, ITI Diesel Mechanic study material Gujarati, Workshop Hand Tools Gujarati, Grades of Surface Plate, Difference between Scraper and Surface plate.

---

માર્ગદર્શન: આ નોટ્સ વિદ્યાર્થીઓને Scraper અને Surface Plates ના ટેકનિકલ પાસાઓ સરળતાથી સમજાવવામાં મદદ કરશે.
