ડ્રિલ્સ અને ડ્રિલિંગ મશીનો (Drills and Drilling Machines) – સંપૂર્ણ માર્ગદર્શિકા 🛠️⚙️
નમસ્તે વિદ્યાર્થી મિત્રો! આજના લેસનમાં આપણે ઇલેક્ટ્રિશિયન ટ્રેડ માટે ખૂબ જ મહત્વના એવા Drills અને Drilling Machines વિશે વિગતવાર શીખીશું.
🎯 આ પાઠના ઉદ્દેશ્યો (Objectives):
આ લેસનના અંતે તમે આ બાબતો શીખી શકશો:
- ડ્રિલ્સના કાર્યો (Functions of drills) સમજાવવા.
- ડ્રિલના વિવિધ ભાગોના નામ (Parts of a drill) આપવા.
- ડ્રિલ બીટ હોલ્ડર્સના (Drill bit holders) નામ જણાવવા.
- કાઉન્ટરસિંકિંગ બીટ્સ (Countersinking bits) ના ઉપયોગો જણાવવા.
🔍 ડ્રિલ એટલે શું? (What is a Drill?)
ડ્રિલિંગ (Drilling) એ ડ્રિલનો ઉપયોગ કરીને વર્કપીસ (workpieces) પર હોલ (holes) પાડવાની એક પ્રોસેસ (process) છે. 🔩

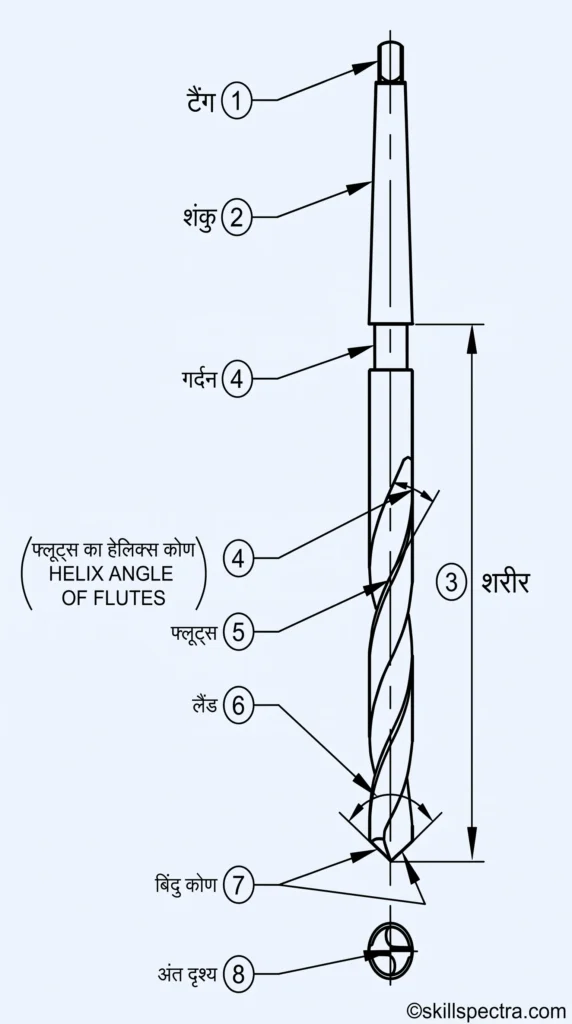

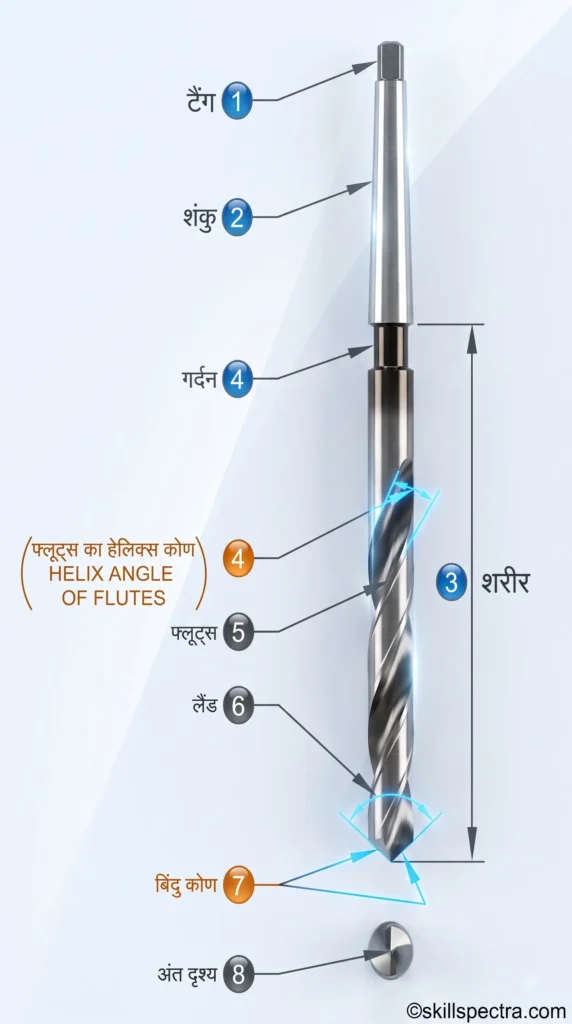

⚙️ ડ્રિલના ભાગો (Parts of a Drill – Fig 1):
ડ્રિલના મુખ્ય ભાગો નીચે મુજબ છે:
- Tang (ટાંગ): ટાંગ એ ડ્રિલનો એવો ભાગ છે જે ડ્રિલિંગ મશીન સ્પિન્ડલ (spindle) ના સ્લોટમાં ફિટ થાય છે.
- Shank (શેન્ક): આ ડ્રિલનો ડ્રાઇવિંગ છેડો છે જે મશીન પર ફિટ કરવામાં આવે છે. શેન્ક બે પ્રકારના હોય છે:

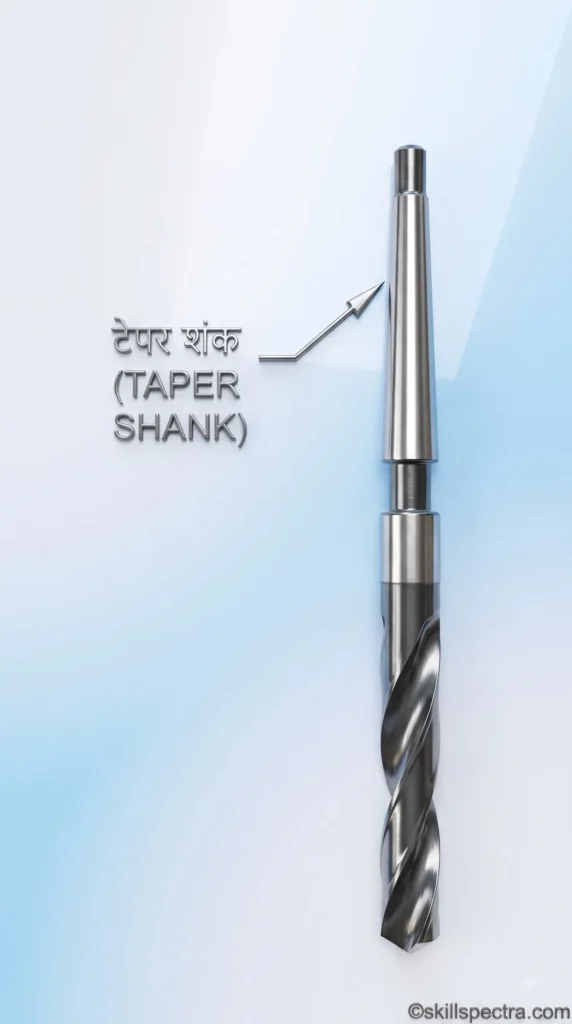

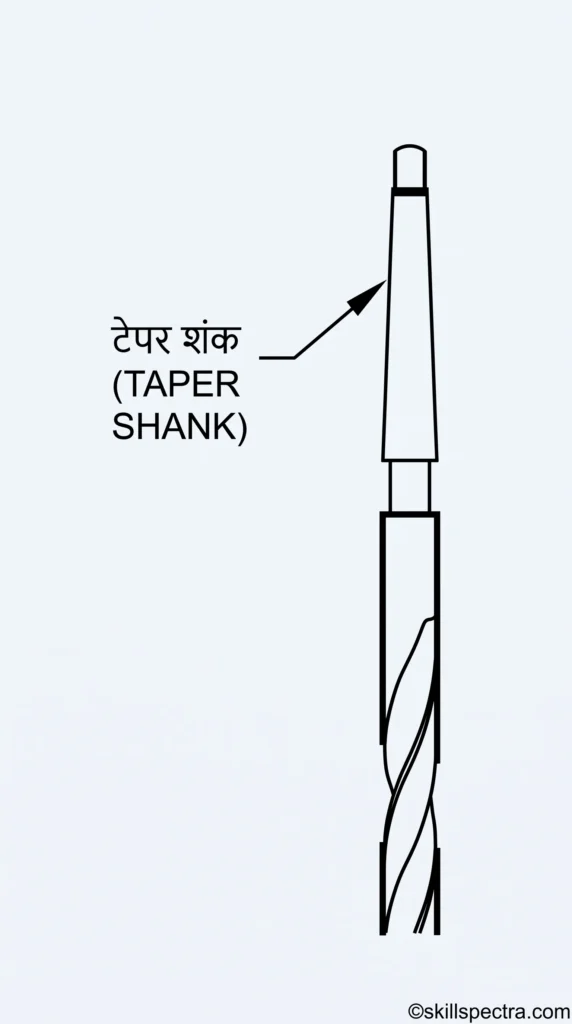

- Taper shank (ટેપર શેન્ક): મોટા વ્યાસના (larger diameter) ડ્રિલ્સ માટે.

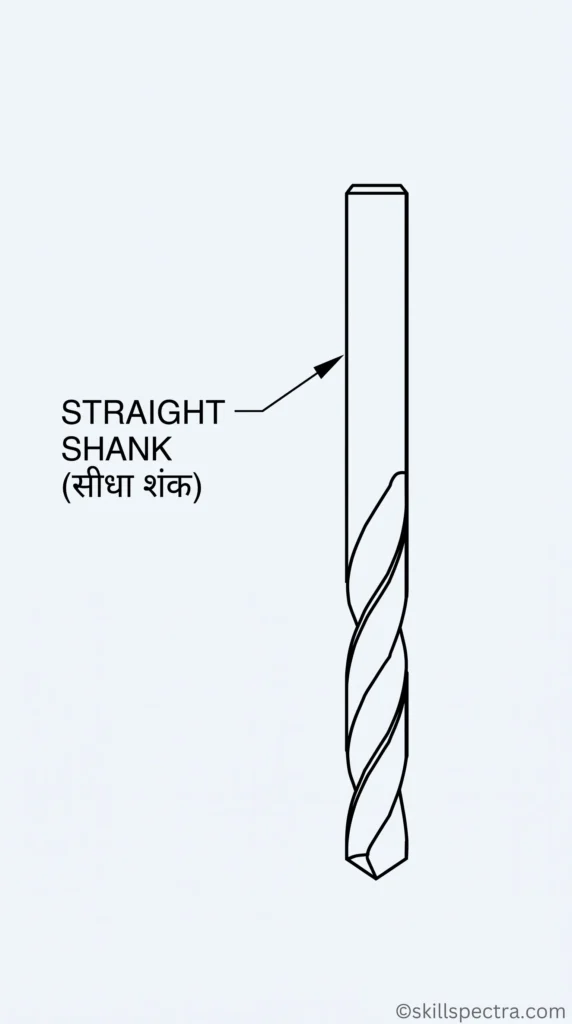

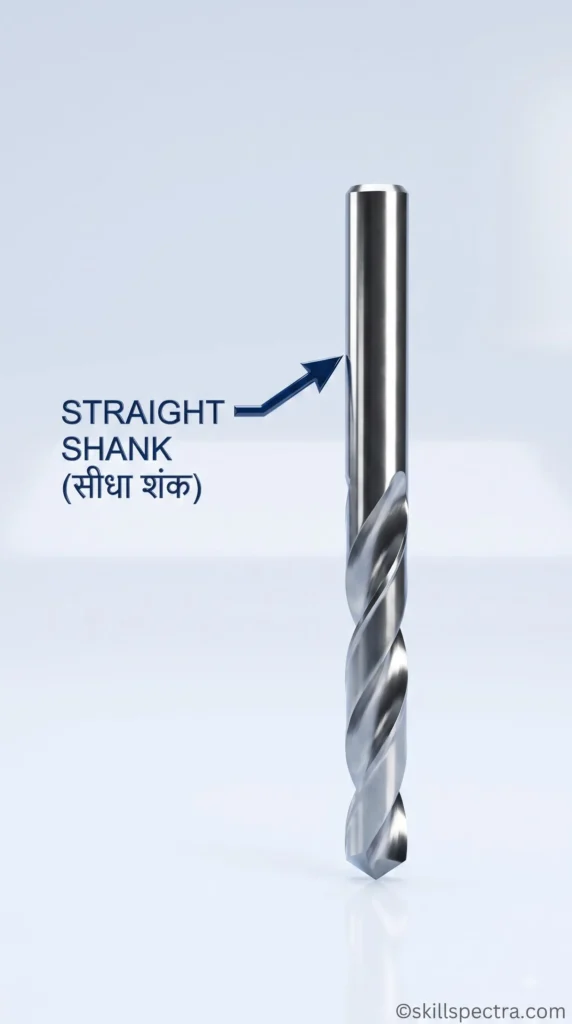

- Straight shank (સ્ટ્રેટ શેન્ક): નાના વ્યાસના (smaller diameter) ડ્રિલ્સ માટે.
- Body (બોડી): પોઇન્ટ અને શેન્ક વચ્ચેના ભાગને બોડી કહેવામાં આવે છે.
- Flute (ફ્લુટ): ડ્રિલની લંબાઈમાં રહેલા સ્પાયરલ ગ્રુવ્સ (spiral grooves) ને ફ્લુટ્સ કહેવાય છે.
- Land (લેન્ડ): ડ્રિલના ફ્લુટ્સની બાજુમાં રહેલી સાંકડી પટ્ટી.
- Point angle (પોઇન્ટ એંગલ): ડ્રિલનો આગળનો ભાગ જે કટિંગ કરે છે.
- Cutting lip (કટિંગ લિપ): ડ્રિલની કટિંગ એજ.
- Chisel edge (ચીઝલ એજ): ડ્રિલના છેક નીચેના ભાગની ધાર.
🌀 ફ્લુટ્સ (Flutes) ના કાર્યો:
ફ્લુટ્સ નીચેની બાબતોમાં મદદ કરે છે:
- કટિંગ એજ (Cutting edges) બનાવવા માટે.

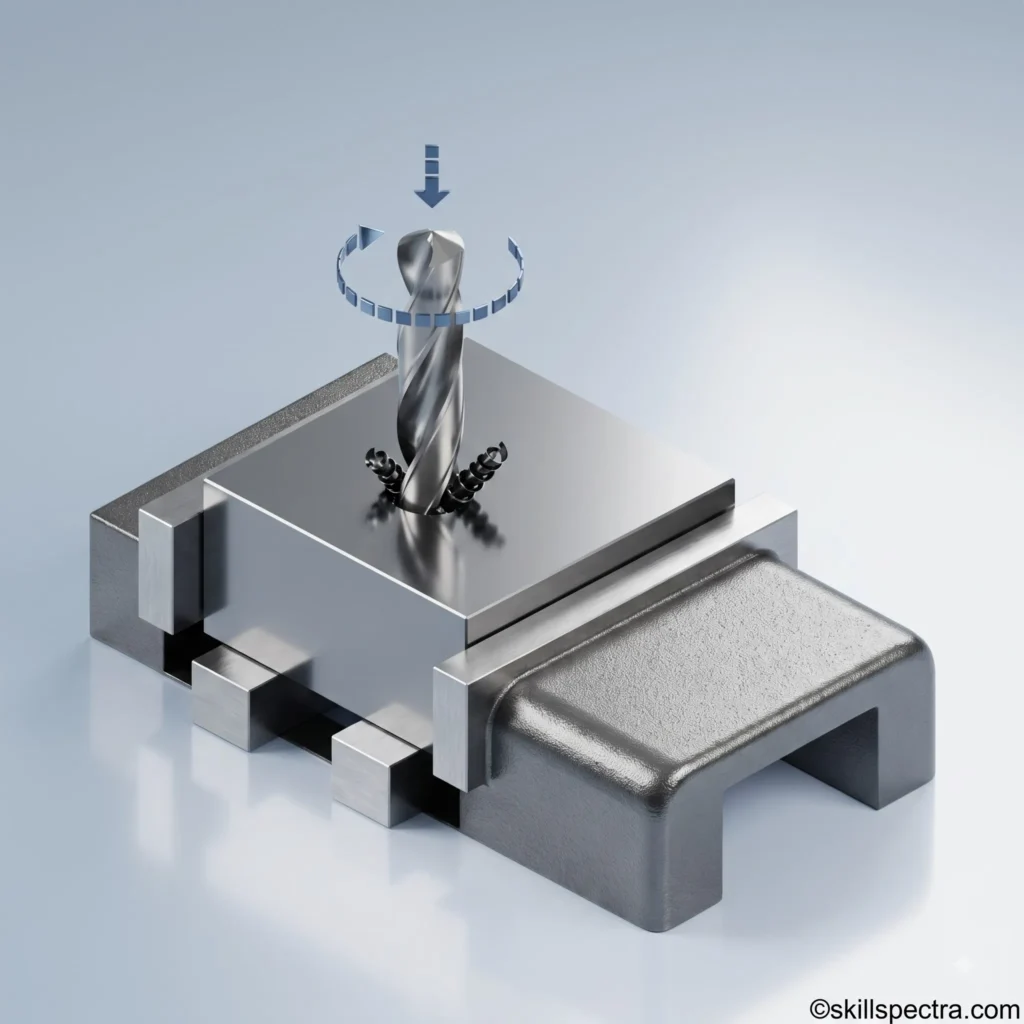

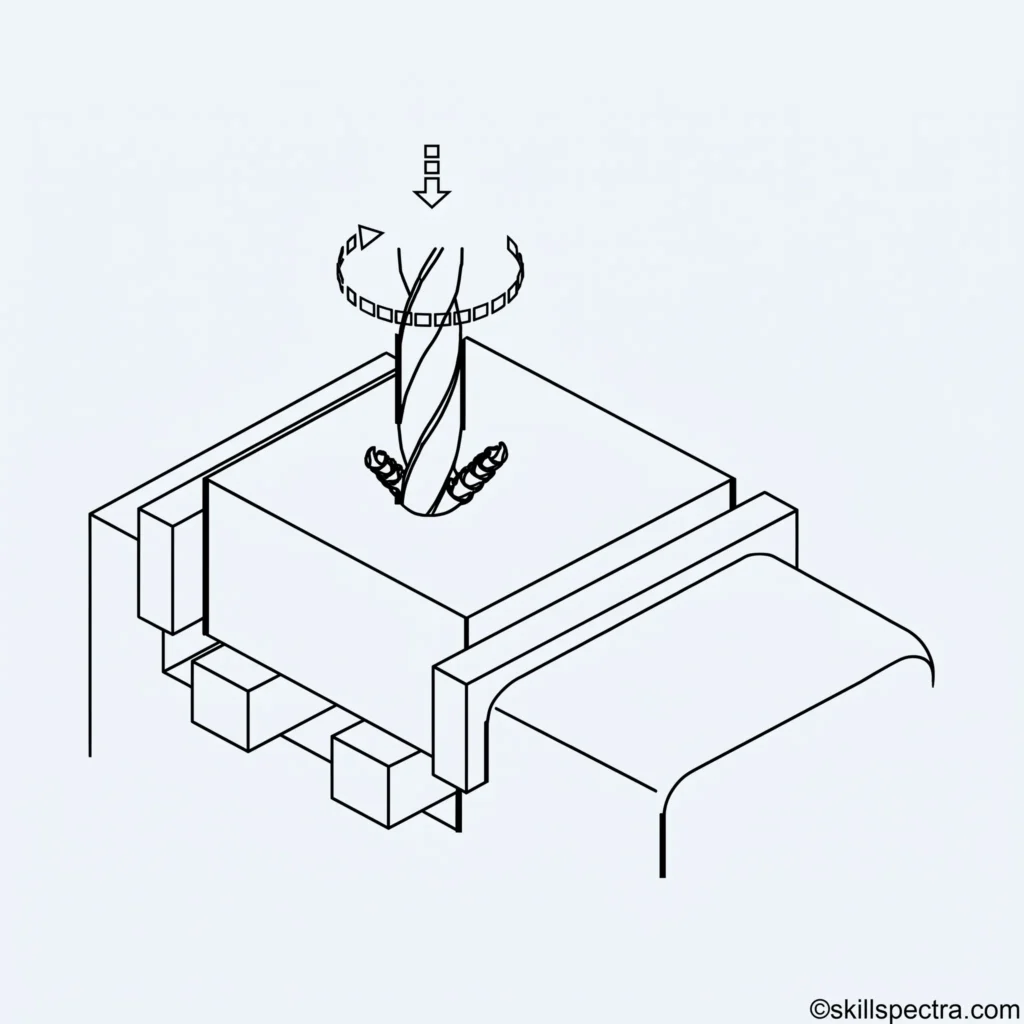

- ચિપ્સ (chips) ને વળીને બહાર કાઢવા માટે (Fig 4).
- કટિંગ એજ સુધી કુલન્ટ (coolant) ને વહેવા દેવા માટે.
📏 મહત્વની ટેકનિકલ વિગતો:
- Land/margin: આ એક સાંકડી પટ્ટી છે જે ફ્લુટ્સની આખી લંબાઈ સુધી વિસ્તરેલી હોય છે. ડ્રિલનો ડાયામીટર લેન્ડ/માર્જિન પરથી માપવામાં આવે છે.
- Body clearance: ઘર્ષણ (friction) ઘટાડવા માટે બોડીનો વ્યાસ થોડો ઓછો કરવામાં આવે છે.
- Web: તે ફ્લુટ્સને અલગ પાડતો મેટલ કોલમ છે, જે શેન્ક તરફ જતાં જાડાઈમાં વધે છે.
🔧 ડ્રિલ બીટ હોલ્ડર (Drill Bit Holder)
જ્યારે આપણે ડ્રિલિંગ કરીએ છીએ, ત્યારે બીટને મજબૂતીથી પકડવા માટે વિવિધ હોલ્ડર્સ વપરાય છે:

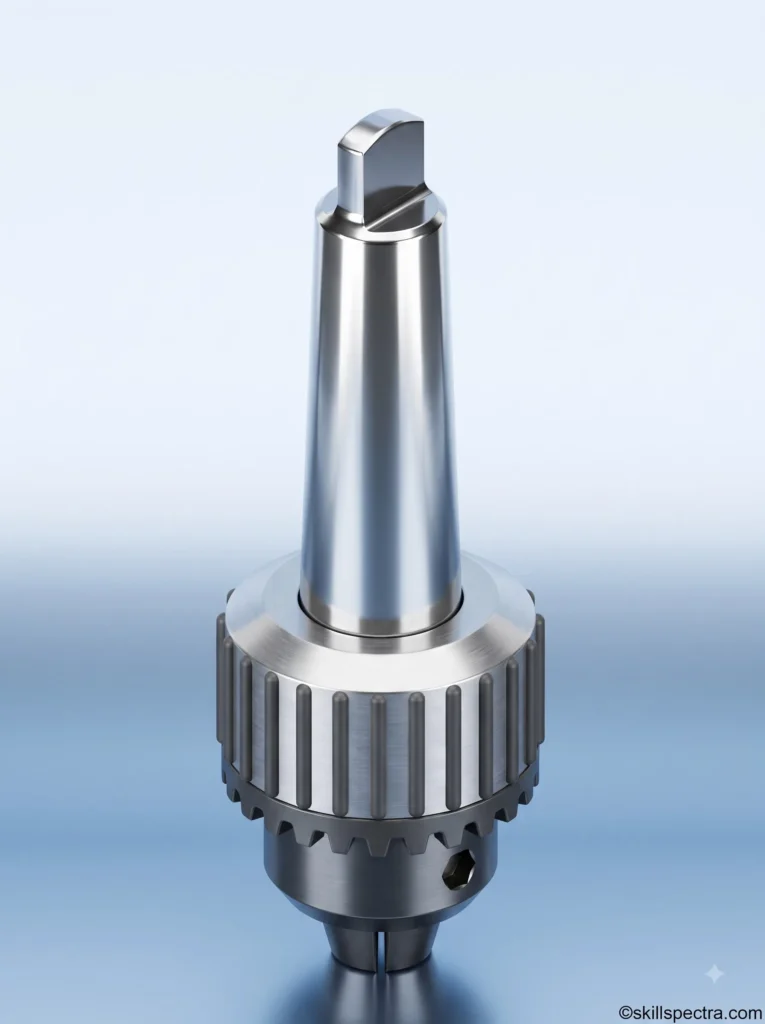

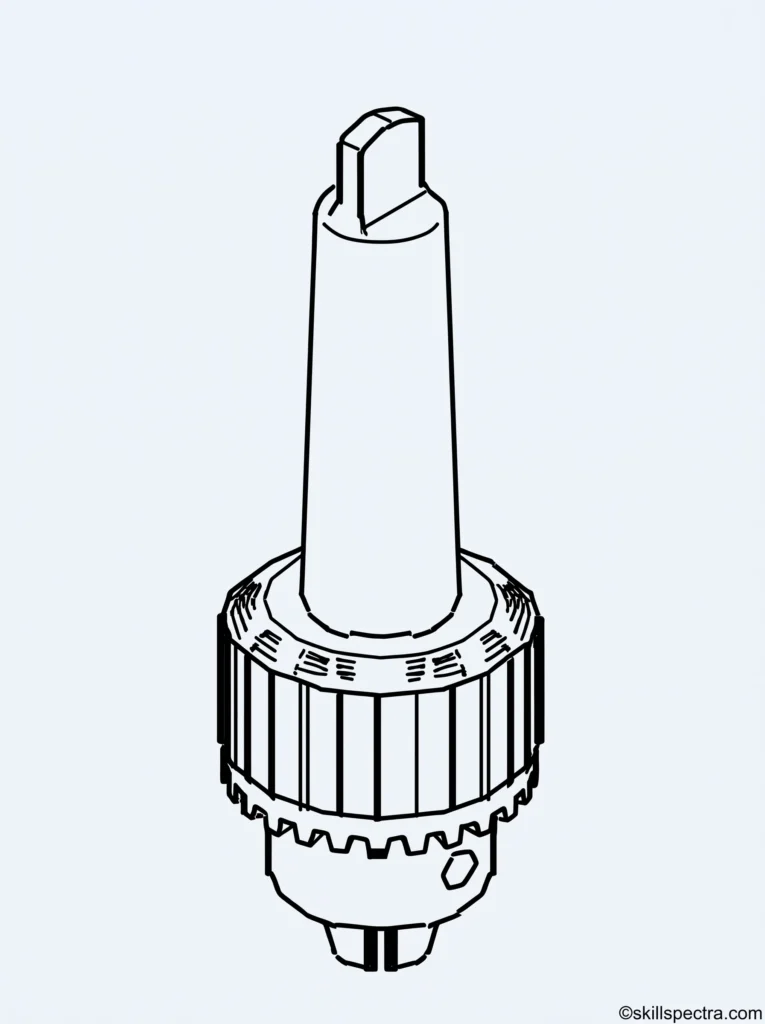

- Drill chuck (ડ્રિલ ચક): ડ્રિલ ચક મેઈન સ્પિન્ડલ (Main Spindle) સાથે જોડાયેલ હોય છે, જે સીધા શેન્ક (Straight shank) વાળા ડ્રિલને પકડવા માટે વપરાય છે (Fig 5).

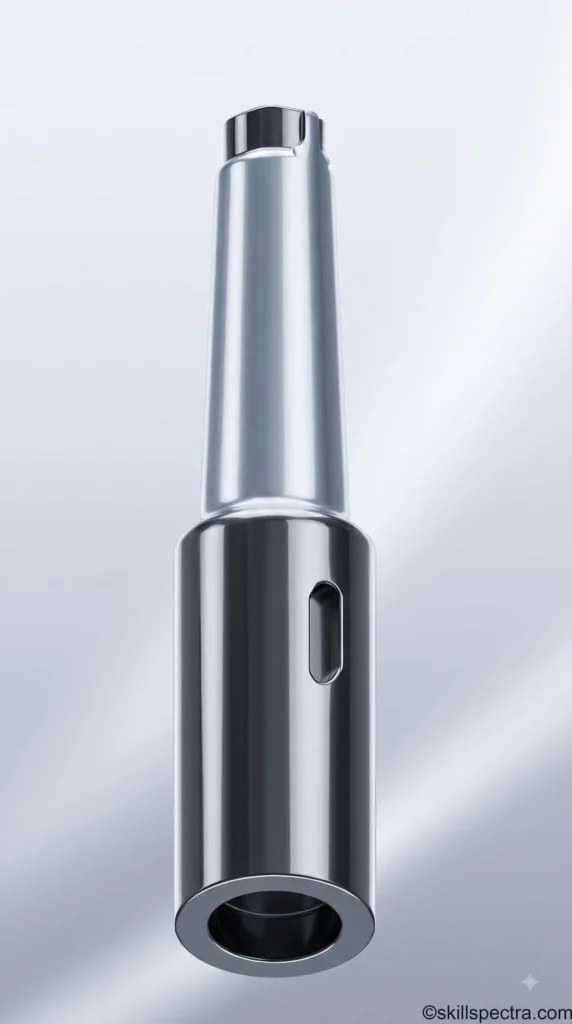

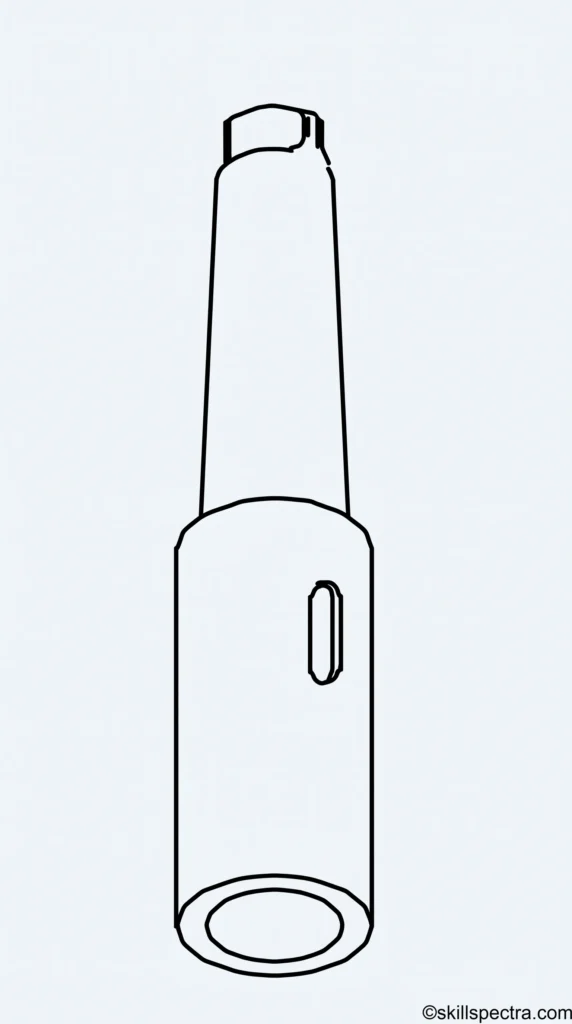

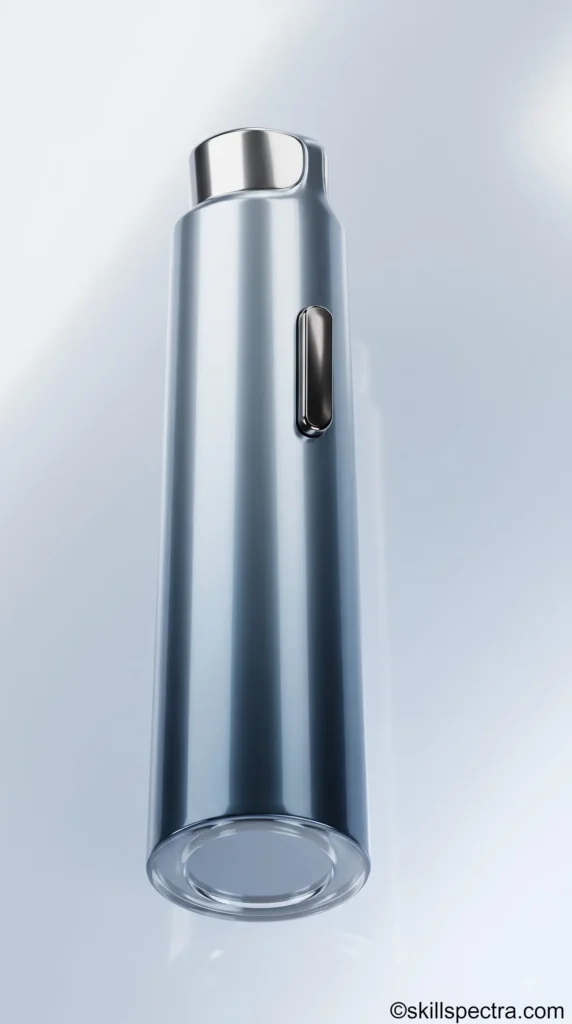

- Sleeve (સ્લીવ): જ્યારે બીટના ટેપર (Taper) અને સ્પિન્ડલના હોલ મેચ ન થતા હોય ત્યારે સ્લીવનો ઉપયોગ થાય છે (Fig 6).

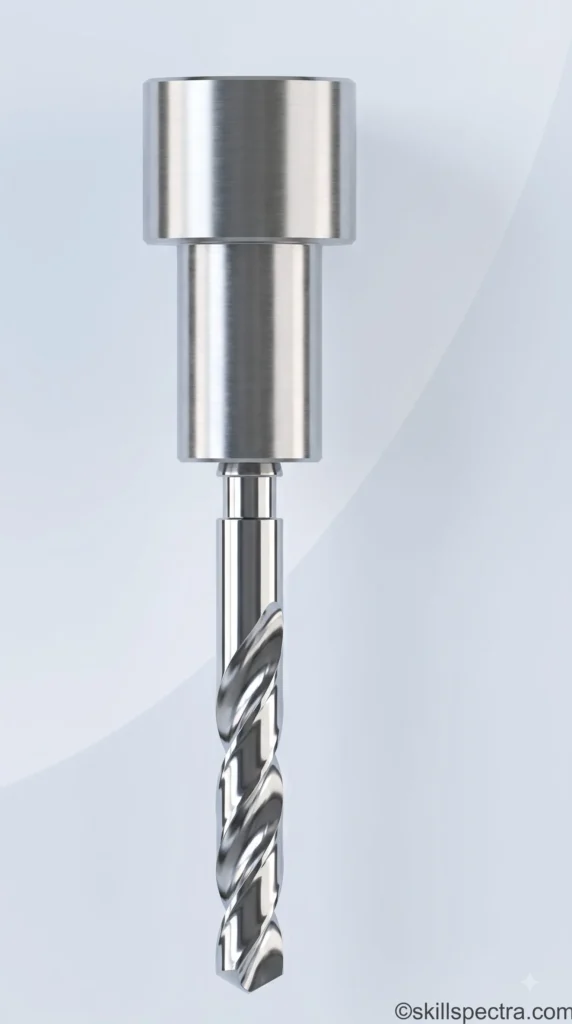

- Socket (સોકેટ): જ્યારે મેઈન સ્પિન્ડલની લંબાઈ ઓછી હોય અને વારંવાર બીટ બદલવાની હોય ત્યારે સોકેટ વપરાય છે (Fig 7).

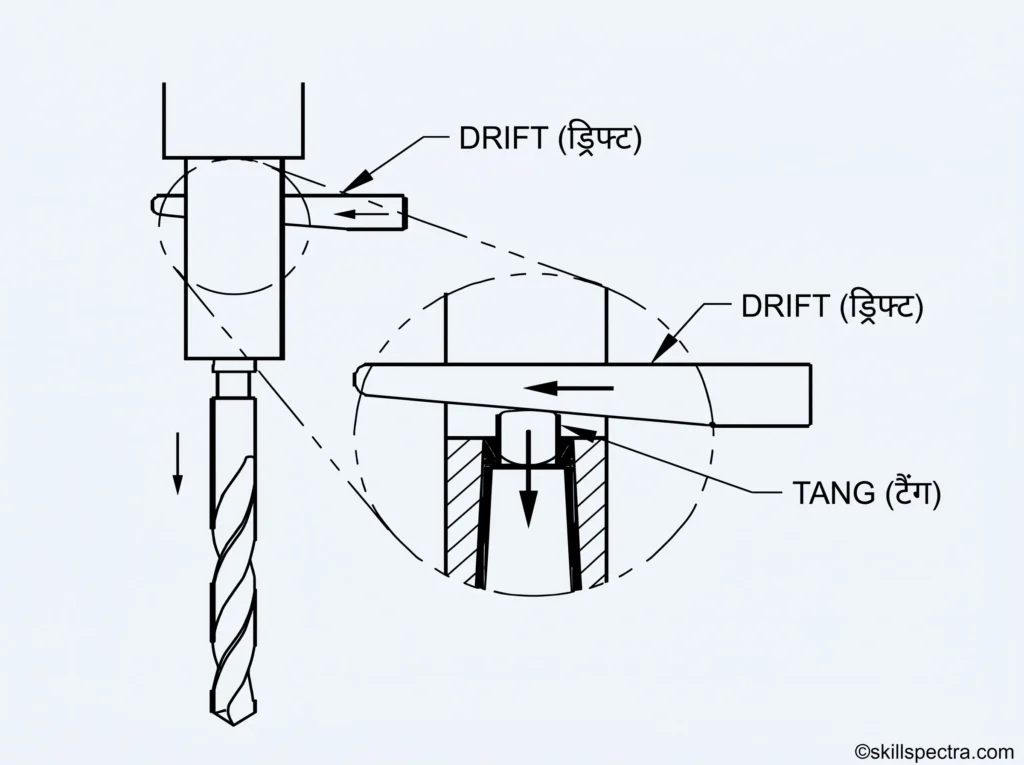

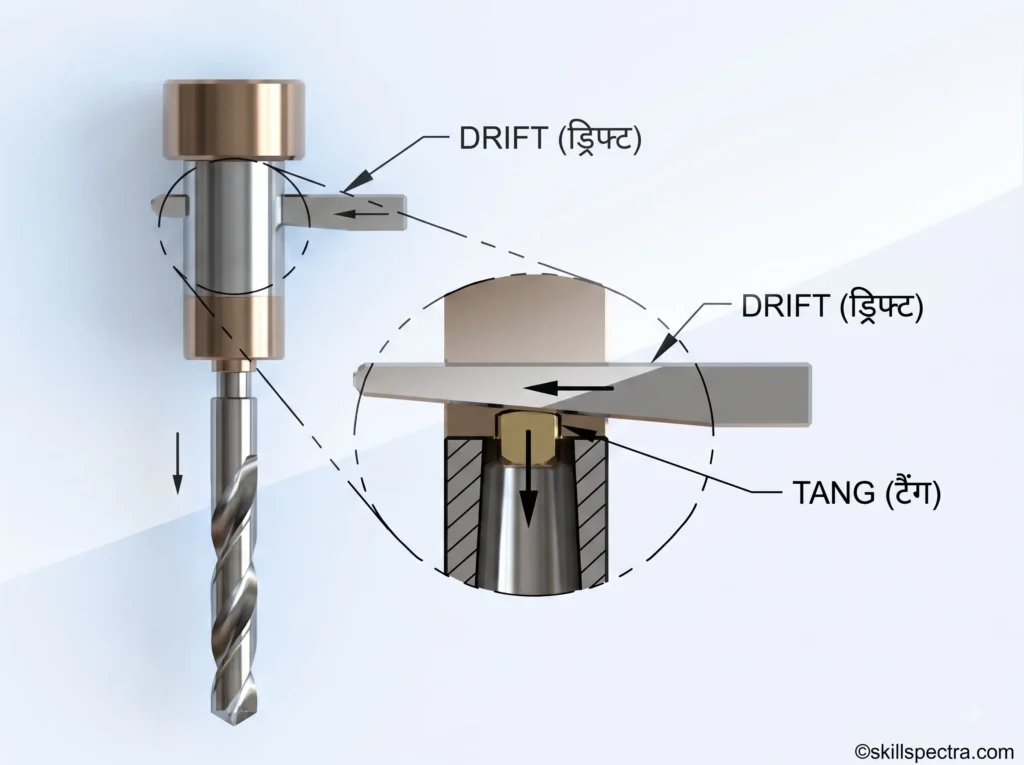

- Tang & Drift (ટેન્ગ અને ડ્રિફ્ટ): ટેપર શેન્ક ડ્રિલને સોકેટમાંથી સરળતાથી કાઢવા માટે Drift નો ઉપયોગ થાય છે. Tang ડ્રિલને સોકેટમાં ફરતી અટકાવે છે (Fig 9).
⚠️ Coolant નો ઉપયોગ: કટિંગ ટૂલ અને જોબ (Job) ને ઠંડુ રાખવા માટે કૂલન્ટનો ઉપયોગ અનિવાર્ય છે.
🏗️ ડ્રિલિંગ મશીનના પ્રકારો (Types of Drilling Machines)
ઉદ્દેશ્યો (Objectives): આ લેસનના અંતે તમે આ બાબતો શીખી શકશો: ✅ હેન્ડ ડ્રિલિંગ મશીનના પ્રકારો અને ઉપયોગ. ✅ બેન્ચ અને પિલર ડ્રિલિંગ મશીનના ભાગો. ✅ મશીન વાઈસ (Machine Vice) ની વિશેષતાઓ.

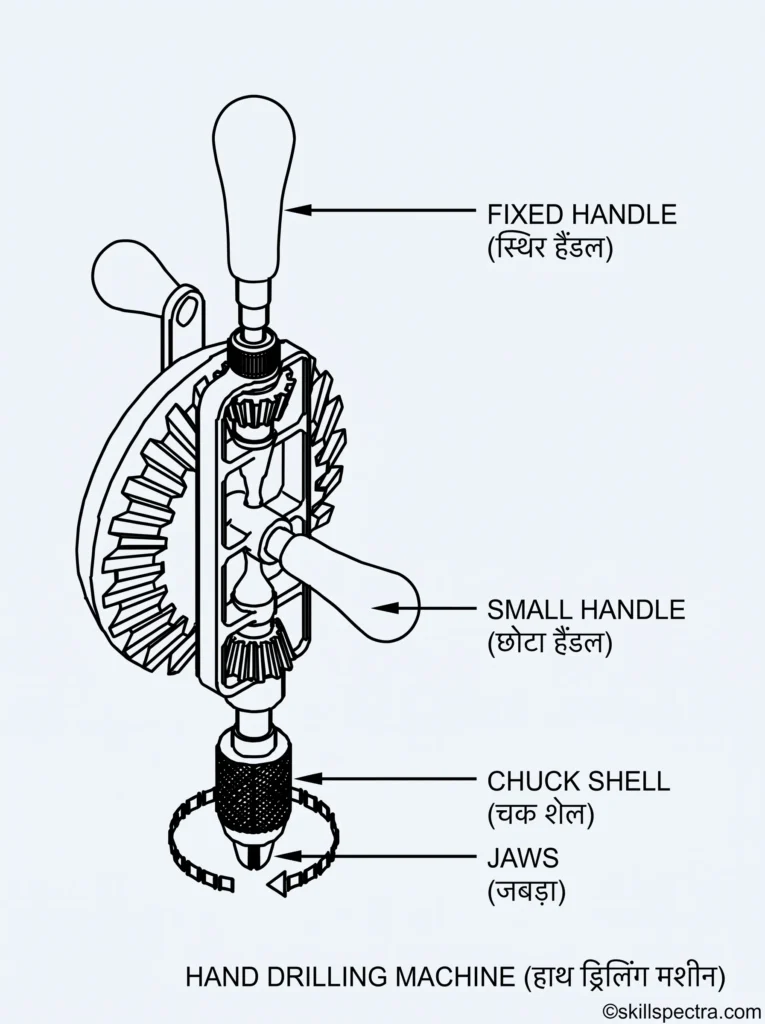

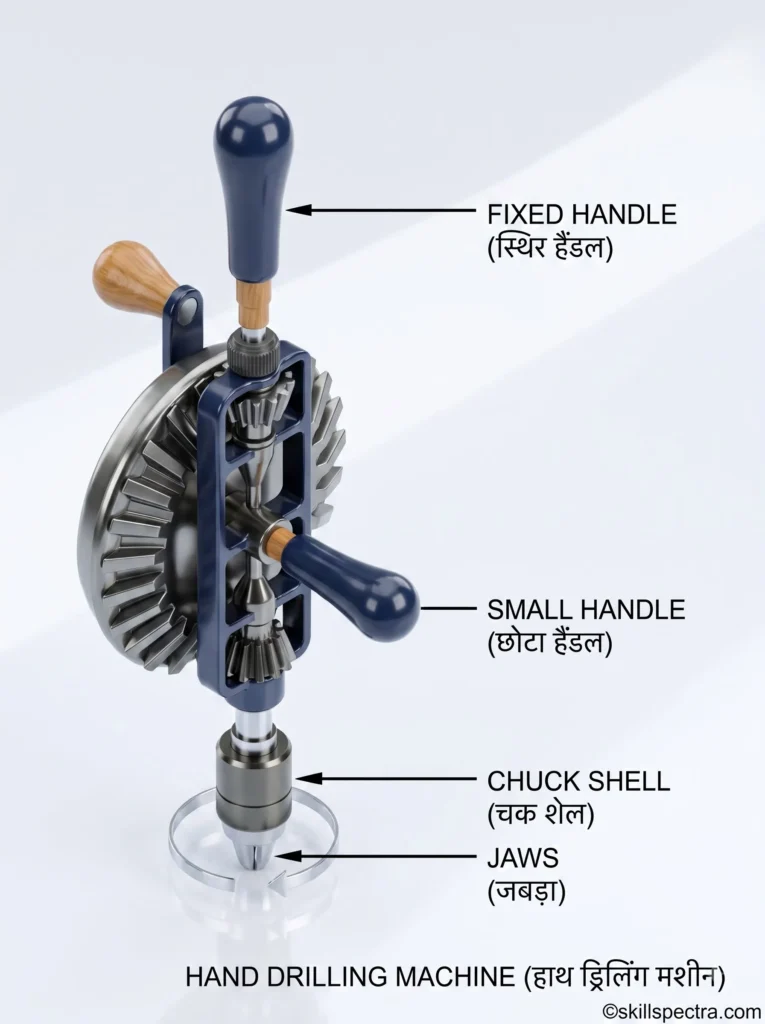

1. હેન્ડ ડ્રિલિંગ મશીન (Hand Drilling Machine) 🖐️
પાતળા મેટલ શીટમાં કાણા પાડવા માટે આ મશીન વપરાય છે. તે સામાન્ય રીતે 6.5 mm diameter સુધીના હોલ પાડવા માટે ઉપયોગી છે.

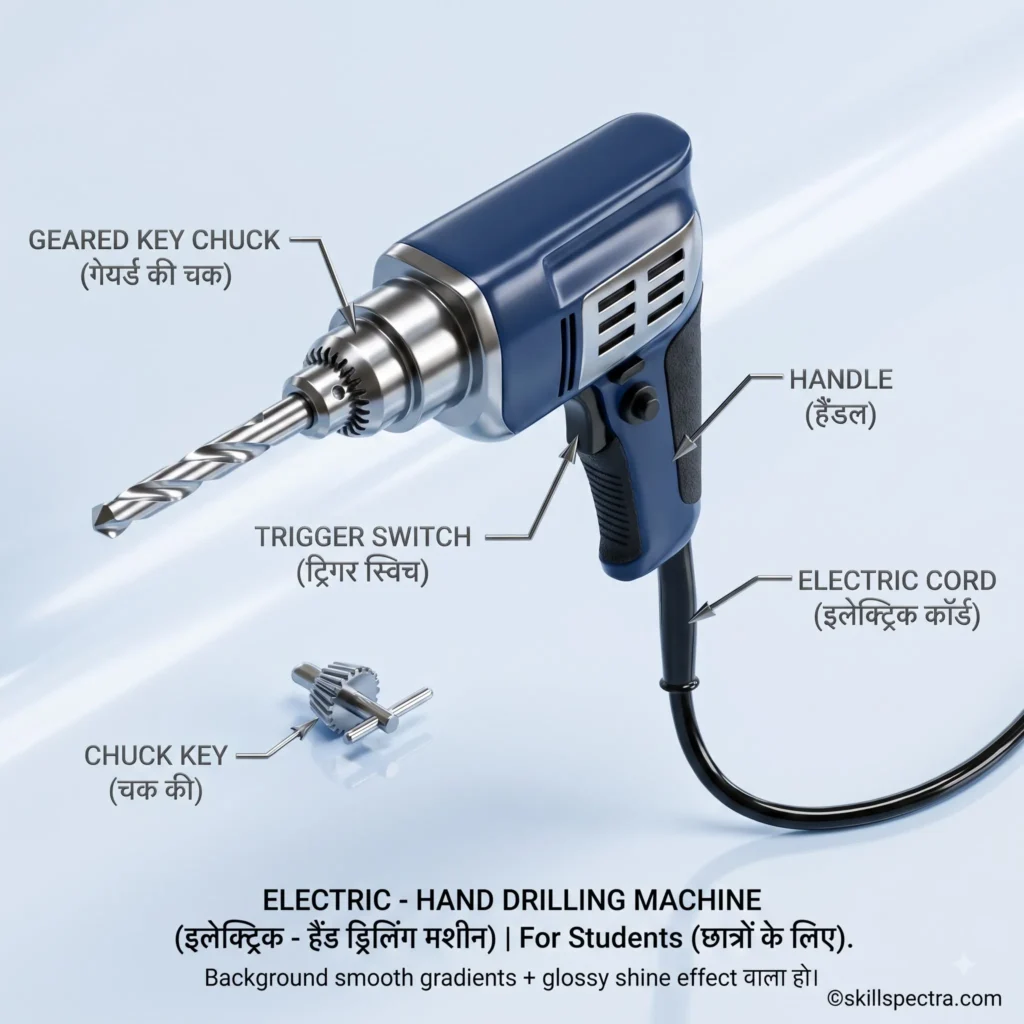

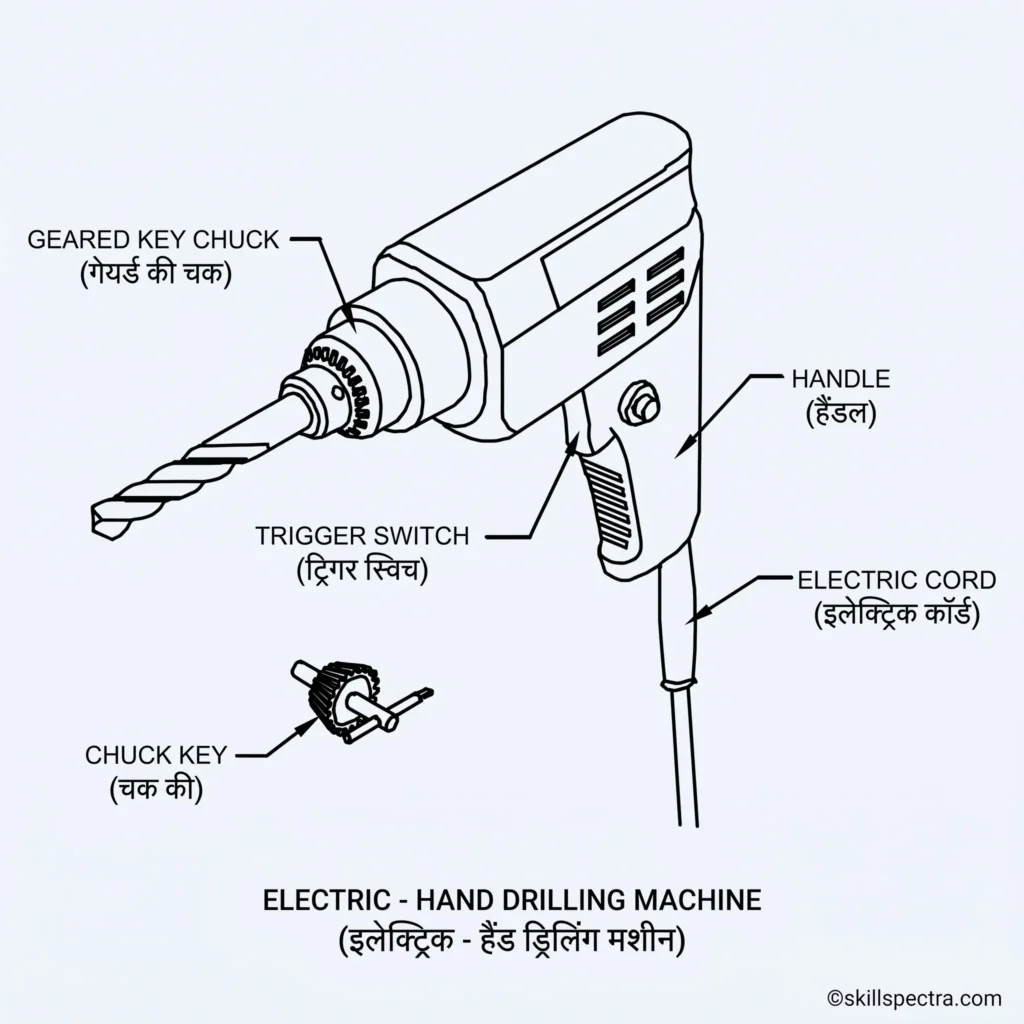

2. ઇલેક્ટ્રિક હેન્ડ ડ્રિલિંગ મશીન (Electric Hand Drilling Machine) ⚡
આ એક પોર્ટેબલ અને શક્તિશાળી સાધન છે. તેના હેન્ડલને Pistol grip handle કહેવામાં આવે છે (Fig 2).
⚠️ સાવચેતીઓ (Precautions):
- હોલ પાડતા પહેલા Centre Punch થી નિશાન બનાવો.
- ડ્રિલ ચકમાં બરાબર સેન્ટર થયેલું છે કે નહીં તે ચકાસો.
- જોબને Vice અથવા G-clamp થી મજબૂત રીતે પકડો.
- ડ્રિલિંગ વખતે હળવું અને સમાન દબાણ આપો.

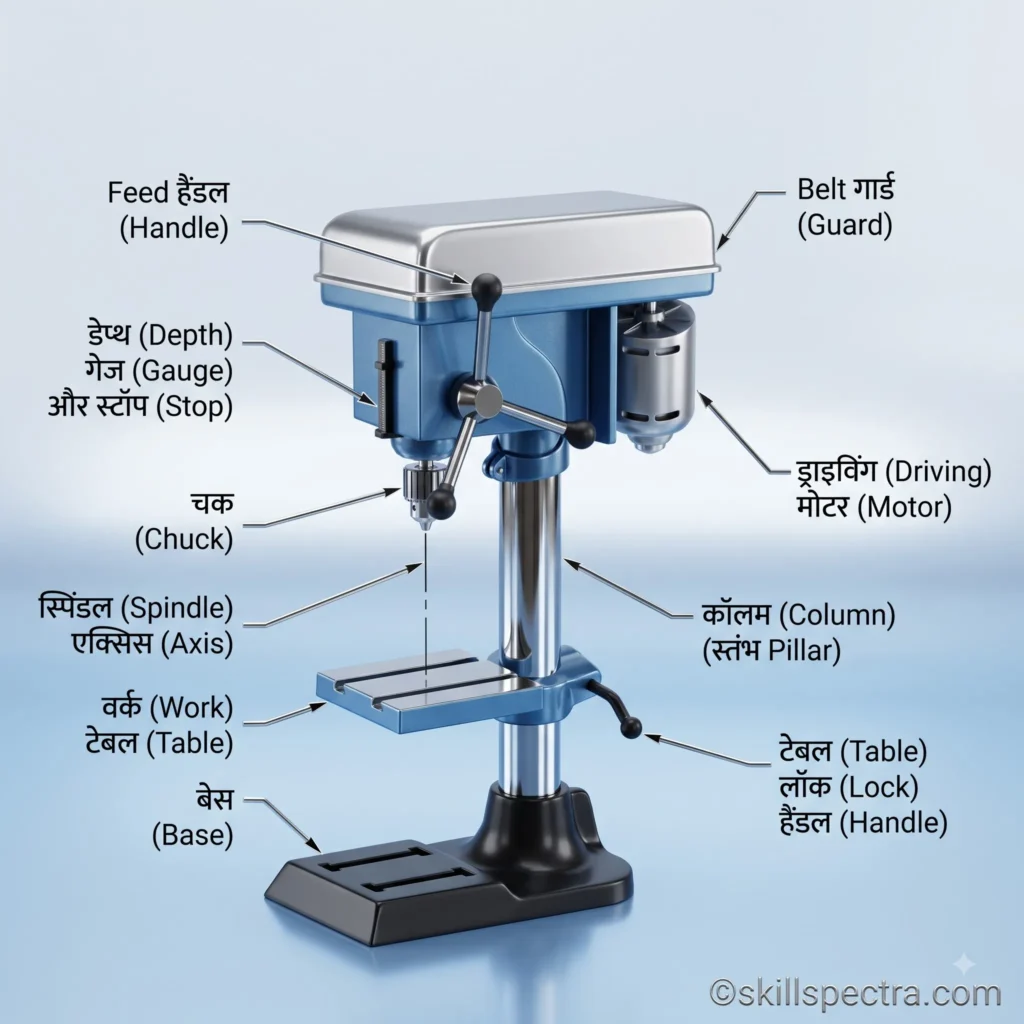

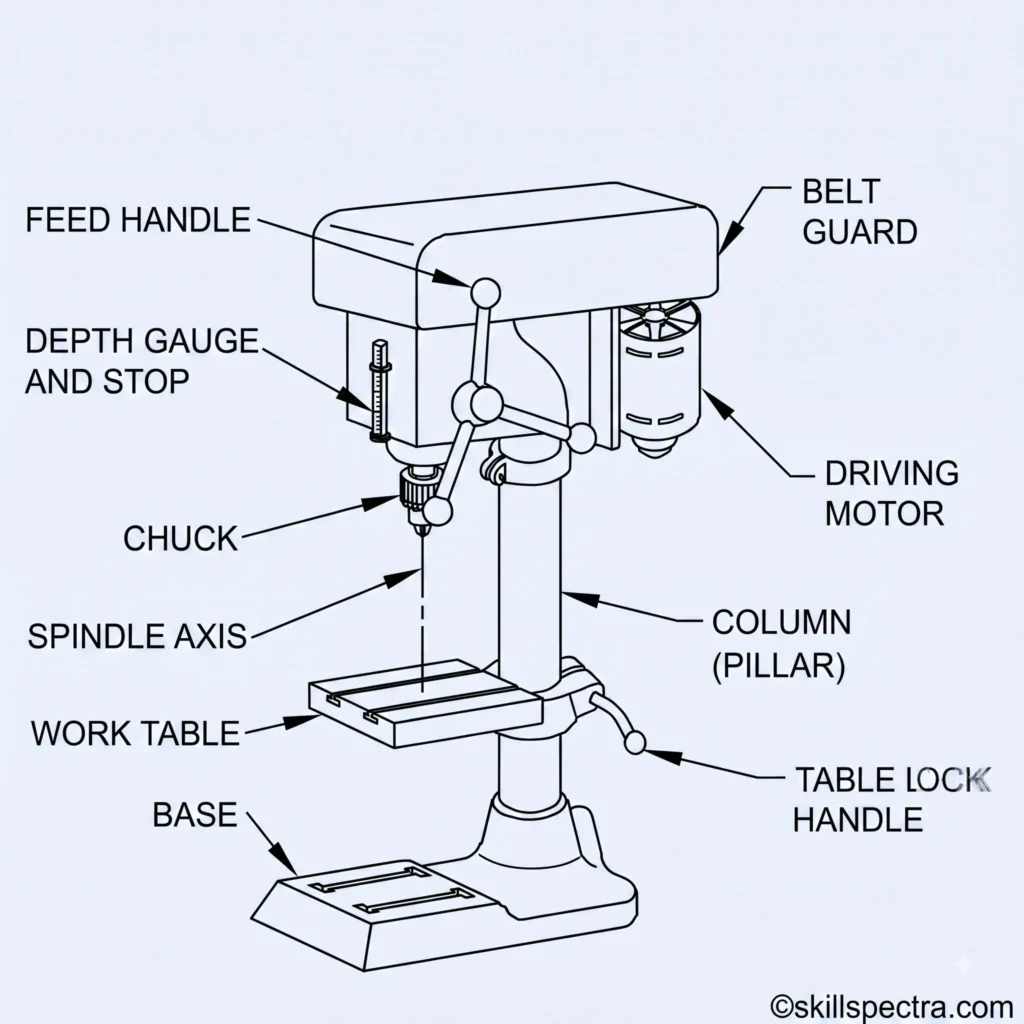

3. સેન્સિટિવ બેન્ચ ડ્રિલિંગ મશીન (Sensitive Bench Drilling Machine) 📏
આ મશીન વર્કબેન્ચ પર ફિટ કરવામાં આવે છે. તે હળવા કામ (Light duty work) માટે વપરાય છે અને 12.5 mm diameter સુધીના હોલ પાડી શકે છે.
- ભાગો: Feed handle, Belt guard, Motor, Column, Chuck, Base.
4. પિલર ડ્રિલિંગ મશીન (Pillar Drilling Machine) 🏛️
આ સેન્સિટિવ બેન્ચ ડ્રિલિંગ મશીનનું મોટું સ્વરૂપ છે. તે ફ્લોર (જમીન) પર માઉન્ટ કરવામાં આવે છે અને ભારે કામ (Heavy duty work) માટે વપરાય છે. તેમાં ટેબલને ઉપર-નીચે કરવા માટે Rack and pinion mechanism હોય છે.
