## મોડ્યુલ: મેઝરિંગ અને માર્કિંગ પ્રેક્ટિસ
## લેસન: માર્કિંગ મટીરીયલ્સ
## વિષય: કેલિપર્સ (Calipers) – પરિચય, બનાવટ અને ભાગો

—

### **પરિચય (Introduction)**

વ્યાવસાયિક તાલીમ અને વર્કશોપ પ્રેક્ટિસમાં, સચોટ માપણી અને માર્કિંગ ખૂબ જ મહત્વપૂર્ણ છે. **કેલિપર (Caliper)** એ એક **પરોક્ષ માપન સાધન (Indirect Measuring Tool)** છે. તેનો ઉપયોગ સીધો માપ લેવા માટે નહીં, પરંતુ વર્કપીસનું માપ લેવા અને તેને **સ્ટીલ રૂલ (Steel Rule)** પર ટ્રાન્સફર કરવા માટે અથવા સ્ટીલ રૂલ પરથી માપ લઈને વર્કપીસ પર માર્કિંગ કરવા માટે થાય છે.

—

### **બનાવટ (Construction)**

કેલિપર્સની મજબૂતી અને ટકાઉપણું જાળવવા માટે તેની બનાવટમાં વિશિષ્ટ ધાતુઓનો ઉપયોગ થાય છે:

* **સામગ્રી (Material):** કેલિપર્સ સામાન્ય રીતે **હાઈ કાર્બન સ્ટીલ (High Carbon Steel)** અથવા **માઈલ્ડ સ્ટીલ (Mild Steel)** માંથી બનાવવામાં આવે છે.
* **હાર્ડનિંગ (Hardening):** માઈલ્ડ સ્ટીલના બનેલા કેલિપર્સના છેડા (Points/Tips) ને ઘસારો રોકવા માટે **કેસ હાર્ડન (Case Hardened)** કરવામાં આવે છે.
* **ચોકસાઈ:** કેલિપર્સના બંને પગ સમાન લંબાઈના હોય છે અને એક ચોક્કસ બિંદુ (Pivot) પર જોડાયેલા હોય છે.

—

### **કેલિપરના મુખ્ય ભાગો (Parts of Calipers)**

કેલિપરના પ્રકાર મુજબ તેના ભાગોમાં થોડો તફાવત હોઈ શકે છે, પરંતુ મુખ્ય ભાગો નીચે મુજબ છે:

1. **લેગ્સ (Legs):** કેલિપરના બે પગ જે માપ લેવા માટે વપરાય છે. આઉટસાઈડ કેલિપરના પગ અંદરની તરફ વળેલા હોય છે, જ્યારે ઈનસાઈડ કેલિપરના પગ બહારની તરફ વળેલા હોય છે.
2. **ફલક્રમ/રીવેટ (Fulcrum/Rivet):** તે કેન્દ્રબિંદુ છે જ્યાં બંને પગ જોડાયેલા હોય છે.
3. **સ્પ્રીંગ (Spring):** **સ્પ્રીંગ જોઈન્ટ કેલિપરમાં** ઉપરના ભાગે સી-આકારની સ્પ્રીંગ હોય છે જે પગને દબાણ હેઠળ રાખે છે.
4. **એડજસ્ટિંગ નટ અને સ્ક્રૂ (Adjusting Nut & Screw):** માપને ચોકસાઈથી સેટ કરવા માટે સ્પ્રીંગ જોઈન્ટ કેલિપરમાં સ્ક્રૂ અને નટની વ્યવસ્થા હોય છે.
5. **વોશર (Washer):** રીવેટ અથવા નટની નીચે ઘસારો ઓછો કરવા માટે વપરાય છે.

—

### **જોડાણના આધારે પ્રકારો (Classification by Joint)**

કેલિપર્સના જોડાણની પદ્ધતિ મુજબ બે પ્રકાર છે:

* **ફર્મ જોઈન્ટ કેલિપર (Firm Joint Caliper):** આમાં બંને પગ એક રીવેટ અને વોશર દ્વારા મજબૂતીથી જોડાયેલા હોય છે. માપ સેટ કરવા માટે પગને હાથથી ખેંચીને ખોલવા કે બંધ કરવા પડે છે.
* **સ્પ્રીંગ જોઈન્ટ કેલિપર (Spring Joint Caliper):** આમાં એક સ્પ્રીંગ અને સ્ક્રૂ-નટની વ્યવસ્થા હોય છે. આ પ્રકારના કેલિપર્સ વધુ સચોટ હોય છે કારણ કે તેમાં માપ સેટ કરવું સરળ રહે છે.

—

### **ઉપયોગના આધારે પ્રકારો (Types by Application)**

1. **આઉટસાઈડ કેલિપર (Outside Caliper):** ગોળ અથવા ચોરસ જોબનો બહારનો વ્યાસ કે જાડાઈ માપવા માટે.
2. **ઈનસાઈડ કેલિપર (Inside Caliper):** ખાંચા (Slot), કાણાં (Hole) કે પાઇપનો અંદરનો વ્યાસ માપવા માટે.
3. **જેની કેલિપર (Jenny Caliper / Odd-leg Caliper):** સમાંતર રેખાઓ દોરવા અથવા નળાકાર જોબનું કેન્દ્ર શોધવા માટે.

—

### **સુરક્ષા અને જાળવણીના મુદ્દા (Safety and Maintenance Notes)**

– **ચાલુ મશીન પર ઉપયોગ ટાળો:** ક્યારેય પણ લેથ મશીન અથવા ડ્રિલ મશીન ચાલુ હોય ત્યારે ફરતા વર્કપીસ પર કેલિપરનો ઉપયોગ કરવો નહીં. આ જીવલેણ અકસ્માત સર્જી શકે છે.
– **અચોકસાઈથી બચો:** કેલિપરના પોઈન્ટ્સને કઠણ સપાટી પર અથડાવવા નહીં, તેનાથી તેની સચોટતા બગડી શકે છે.
– **સાફ-સફાઈ:** ઉપયોગ કર્યા પછી કેલિપરને નરમ કપડાથી સાફ કરો.
– **કાટથી રક્ષણ:** કેલિપર પર કાટ ન લાગે તે માટે હળવું **મશીન ઓઈલ (Machine Oil)** લગાવીને રાખવું જોઈએ.
– **સાચવણી:** કેલિપરને અન્ય ભારે કાપવાના સાધનો (Cutting Tools) સાથે મિક્સ કરીને ન રાખવા જોઈએ.

# 🛠️ માસ્ટર ક્લાસ: Introduction, Construction, Parts of Calipers

**ટ્રેડ:** મિકેનિક ડીઝલ (Mechanic Diesel)
**મોડ્યુલ:** માપન અને માર્કિંગ પ્રેક્ટિસ (Measuring and Marking Practice)

—

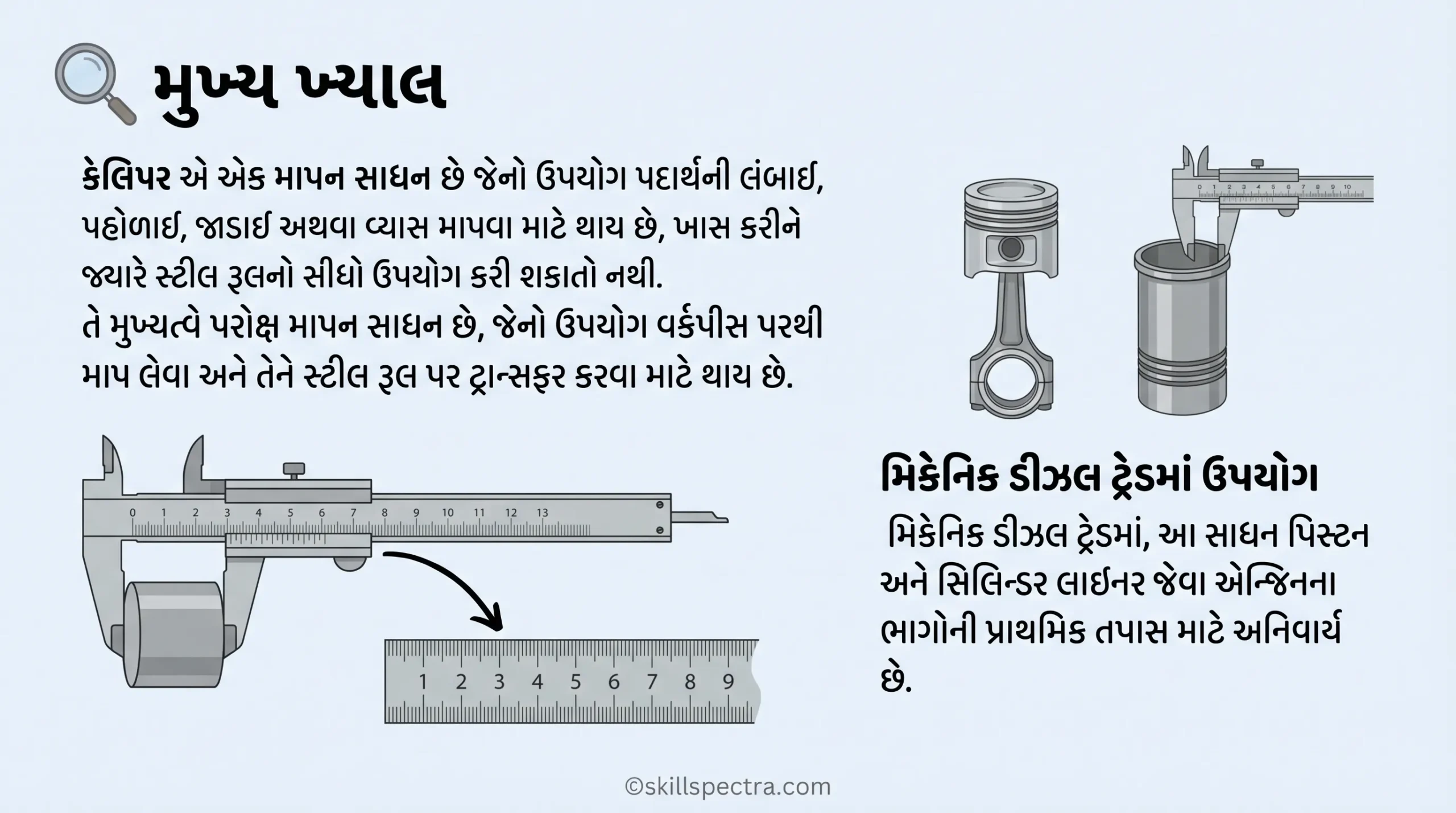

## 🔍 મુખ્ય ખ્યાલ
1. કેલિપર્સ (Calipers) એ **અપ્રત્યક્ષ માપન સાધનો (Indirect Measuring Tools)** છે, જેનો ઉપયોગ એન્જિનના ભાગોના કદને સ્ટીલ રૂલ (Steel Rule) પર સ્થાનાંતરિત કરવા માટે થાય છે.
2. ડીઝલ મિકેનિક તરીકે, સિલિન્ડર લાઇનરનો વ્યાસ હોય કે પિસ્ટનનો આઉટર ડાયામીટર, ચોકસાઈપૂર્વકનું માર્કિંગ જ એન્જિનની **કાર્યક્ષમતા (Efficiency)** નક્કી કરે છે.
3. આ સાધનનો ઉપયોગ કરીને તમે રેખીય માપ (Linear measurement) ને અત્યંત ચોકસાઈ સાથે સરખાવી શકો છો.

—

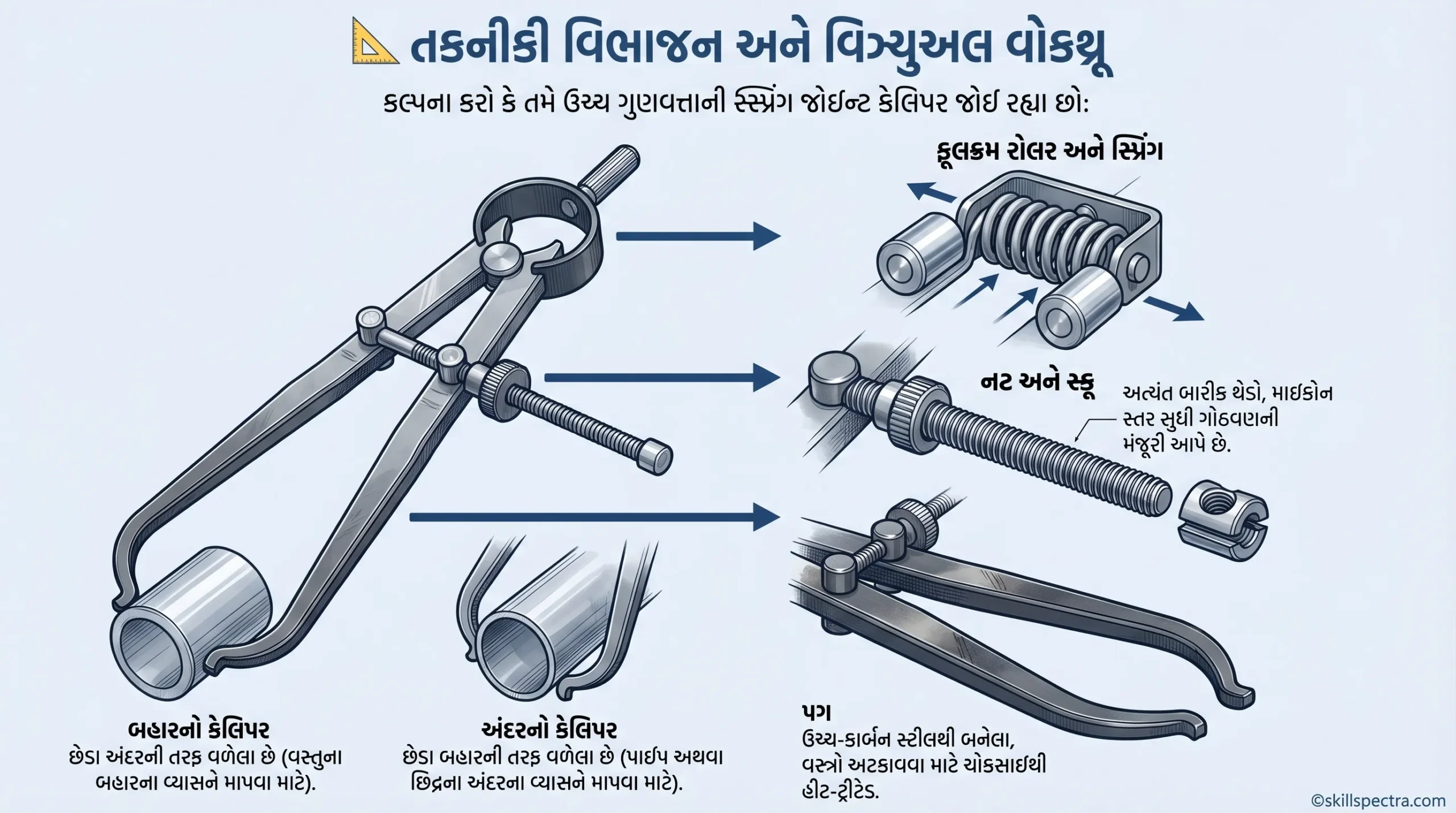

## 📐 ટેકનિકલ બ્રેકડાઉન અને વિઝ્યુઅલ વોકથ્રુ

કલ્પના કરો કે તમારી પાસે **હાઈ-કાર્બન સ્ટીલ (High Carbon Steel)** માંથી બનેલું એક ચમકતું ‘સ્પ્રિંગ જોઈન્ટ કેલિપર’ છે. તેના મુખ્ય ભાગો આ મુજબ છે:

* **પગ (Legs):** આ લાંબા અને મજબૂત હોય છે. જે નીચેના છેડે પોઈન્ટેડ (Pointed) હોય છે. આઉટસાઈડ કેલિપરમાં તે અંદરની તરફ વળેલા હોય છે, જ્યારે ઇનસાઈડ કેલિપરમાં બહારની તરફ.
* **ધરી/પિવોટ (Fulcrum/Pivot):** આ એક મજબૂત જોઈન્ટ છે જે બંને પગને ઉપરથી જોડે છે. ફર્મ જોઈન્ટ (Firm Joint) માં આ રિવેટ જેવું હોય છે.
* **સ્પ્રિંગ (Spring):** સ્પ્રિંગ ટાઈપ કેલિપરમાં ઉપરના ભાગે ‘C’ આકારની મજબૂત સ્પ્રિંગ હોય છે જે પગને સતત બહારની તરફ ધકેલે છે.
* **એડજસ્ટિંગ નટ (Adjusting Nut):** આ એક નર્લ્ડ નટ (Knurled Nut) છે, જે સ્ક્રુના થ્રેડ પર ફરે છે. આના દ્વારા આપણે માપને ખૂબ જ ઝીણવટપૂર્વક સેટ કરી શકીએ છીએ.
* **વોશર (Washer):** સ્પ્રિંગ અને નટની વચ્ચે દબાણને સમાન રીતે વહેંચવા માટે આનો ઉપયોગ થાય છે.

—

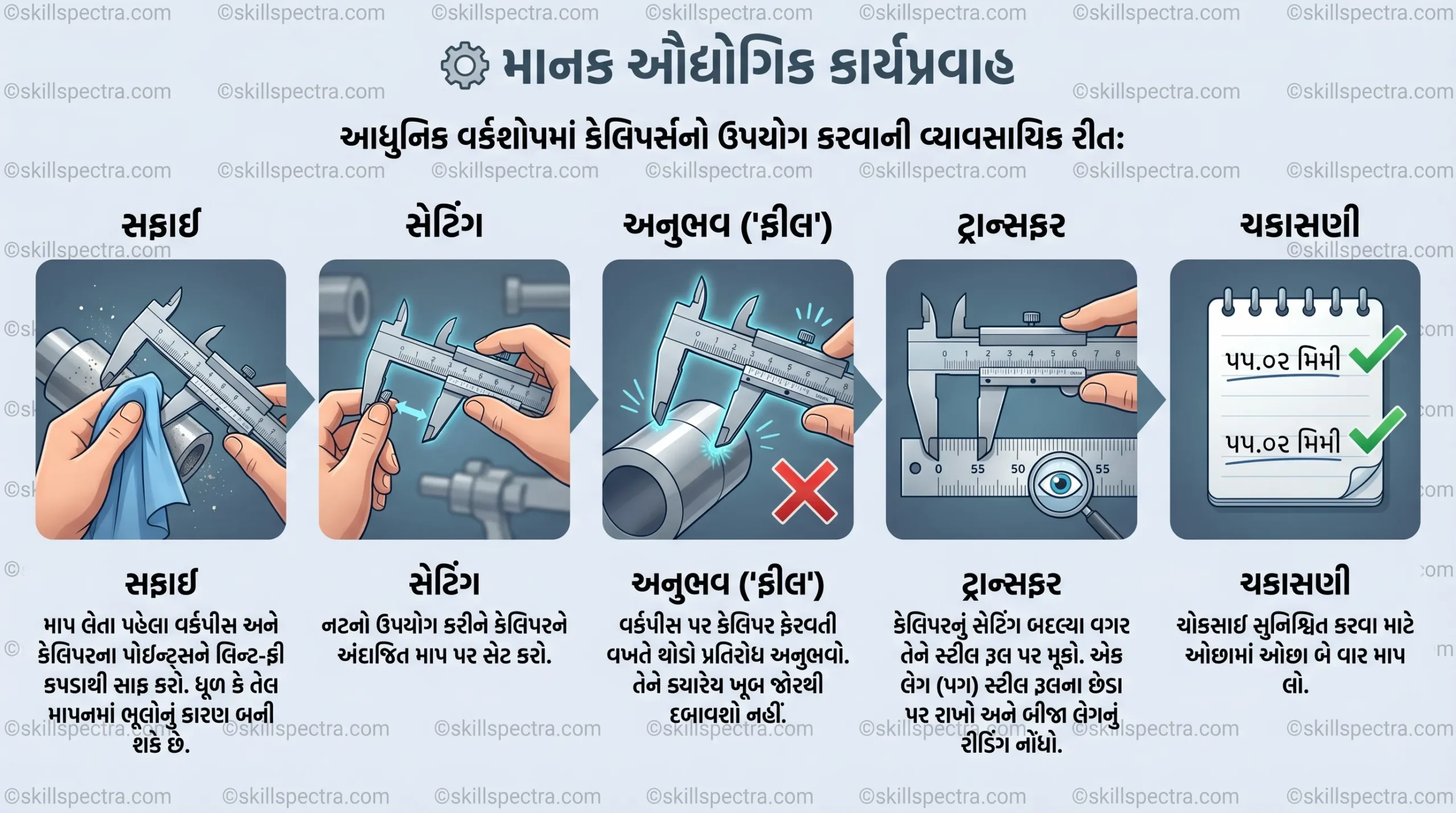

## ⚙️ સ્ટાન્ડર્ડ ઇન્ડસ્ટ્રિયલ વર્કફ્લો

મોડર્ન ઓટોમોટિવ વર્કશોપમાં કેલિપરનો ઉપયોગ કરવાની પ્રોફેશનલ પદ્ધતિ:

1. **સફાઈ (Cleaning):** માપન શરૂ કરતા પહેલા કેલિપરના પોઈન્ટ્સ અને જે ભાગનું માપ લેવાનું છે (દા.ત. પિસ્ટન પિન – Piston Pin) તેને કોટન વેસ્ટથી સાફ કરો.
2. **સેટિંગ (Setting):** સ્ટીલ રૂલ પર કેલિપરનો એક છેડો ઝીરો (0) પર રાખો અને નટ ફેરવીને બીજો છેડો ચોક્કસ માપ પર સેટ કરો.
3. **ફીલ ચેક (Feel Check):** જ્યારે તમે વર્કપીસ પર કેલિપર ફેરવો, ત્યારે તે ‘સ્લાઇડિંગ ફિટ’ (Sliding Fit) હોવું જોઈએ. બહુ ઢીલું કે બહુ ટાઈટ ન હોવું જોઈએ.
4. **રીડિંગ ટ્રાન્સફર (Reading Transfer):** માપ લીધા પછી, નટને લોક કરો અને સ્ટીલ રૂલ પર ફરીથી ચકાસો. ડીઝલ એન્જિનના કામમાં **0.5 mm** ની ભૂલ પણ એન્જિન સીઝ (Seize) કરી શકે છે.

—

## 🏭 ભારતીય ઔદ્યોગિક કેસ સ્ટડી: GSRTC વર્કશોપ
**ગુજરાત રાજ્ય માર્ગ વાહન વ્યવહાર નિગમ (GSRTC)** ના સેન્ટ્રલ વર્કશોપમાં જ્યારે એન્જિન ઓવરહોલિંગ (Engine Overhauling) થાય છે, ત્યારે ‘ઇનસાઈડ કેલિપર’ (Inside Caliper) નો ઉપયોગ સિલિન્ડર લાઇનર (Cylinder Liner) ની **ઓવાલિટી (Ovality)** તપાસવા માટે થાય છે. જો લાઇનર ઘસાઈ ગયું હોય, તો કેલિપર અલગ-અલગ જગ્યાએ અલગ રીડિંગ બતાવશે. આના આધારે મિકેનિક નક્કી કરે છે કે લાઇનર બદલવું કે તેને ફરીથી બોર (Bore) કરવું.

—

## 🚀 ભવિષ્ય માટે તૈયાર: ઇન્ડસ્ટ્રી 4.0

આજના યુગમાં પરંપરાગત કેલિપર્સનું સ્થાન હવે આધુનિક ટેકનોલોજી લઈ રહી છે:
* **ડિજિટલ કેલિપર્સ (Digital Calipers):** જેમાં LCD સ્ક્રીન હોય છે અને ડેટા સીધો કમ્પ્યુટરમાં સેવ થાય છે.
* **લેસર માપન (Laser Measurement):** એન્જિનના બ્લોકમાં માઇક્રોન લેવલની ચોકસાઈ માટે લેસર સેન્સર્સ વપરાય છે.
* **વાયરલેસ કનેક્ટિવિટી:** માપ લેતાની સાથે જ બ્લૂટૂથ (Bluetooth) દ્વારા ક્વોલિટી કંટ્રોલ સોફ્ટવેરમાં એન્ટ્રી થઈ જાય છે.

—

## 💡 વર્કશોપ સિક્રેટ (પ્રો-ટિપ)
> **”માપતી વખતે ક્યારેય તાકાત ન વાપરો!”**
એક અનુભવી માસ્ટર હંમેશા જાણે છે કે કેલિપરને વર્કપીસ પરથી પસાર કરતી વખતે તેનો માત્ર પોતાનો જ ભાર (Weight) હોવો જોઈએ. જો તમે દબાણ આપશો, તો કેલિપરના પગ થોડા વળી જશે અને તમને ખોટું માપ મળશે. આને વર્કશોપની ભાષામાં **”The Touch of a Surgeon”** (સર્જન જેવો સ્પર્શ) કહેવામાં આવે છે. 🛠️✨
