🛠️ Automotive Mechanic Diesel: Measuring and Marking Practice

Surface Gauges (સરફેસ ગેજ) 📏🏗️

Objectives (ઉદ્દેશ્યો): આ લેસનના અંતે તમે આ બાબતો શીખી શકશો:

• Surface gauges ના constructional features જણાવવા.
• Surface gauges ના types ના નામ આપવા.
• Surface gauges ના uses જણાવવા.
• Universal surface gauges ના ફાયદા જણાવવા.

Introduction:

Surface gauge એ સૌથી સામાન્ય marking tool માંનું એક છે. તેનો ઉપયોગ datum surface ને સમાંતર લાઈનો દોરવા (scribing) માટે થાય છે.

Types of Surface Gauges:

Surface gauges/scribing blocks ના બે પ્રકાર છે:

1. Fixed
2. Universal

Surface gauge-fixed type:

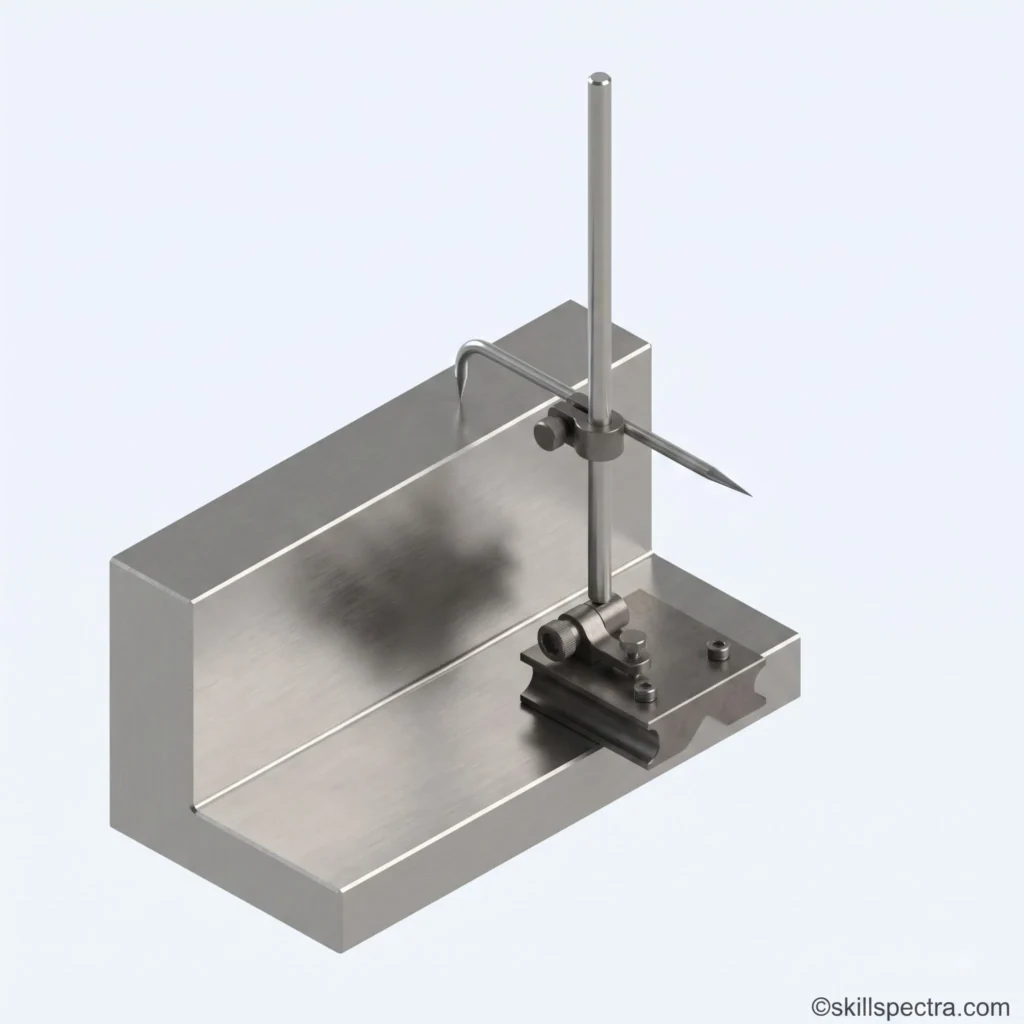

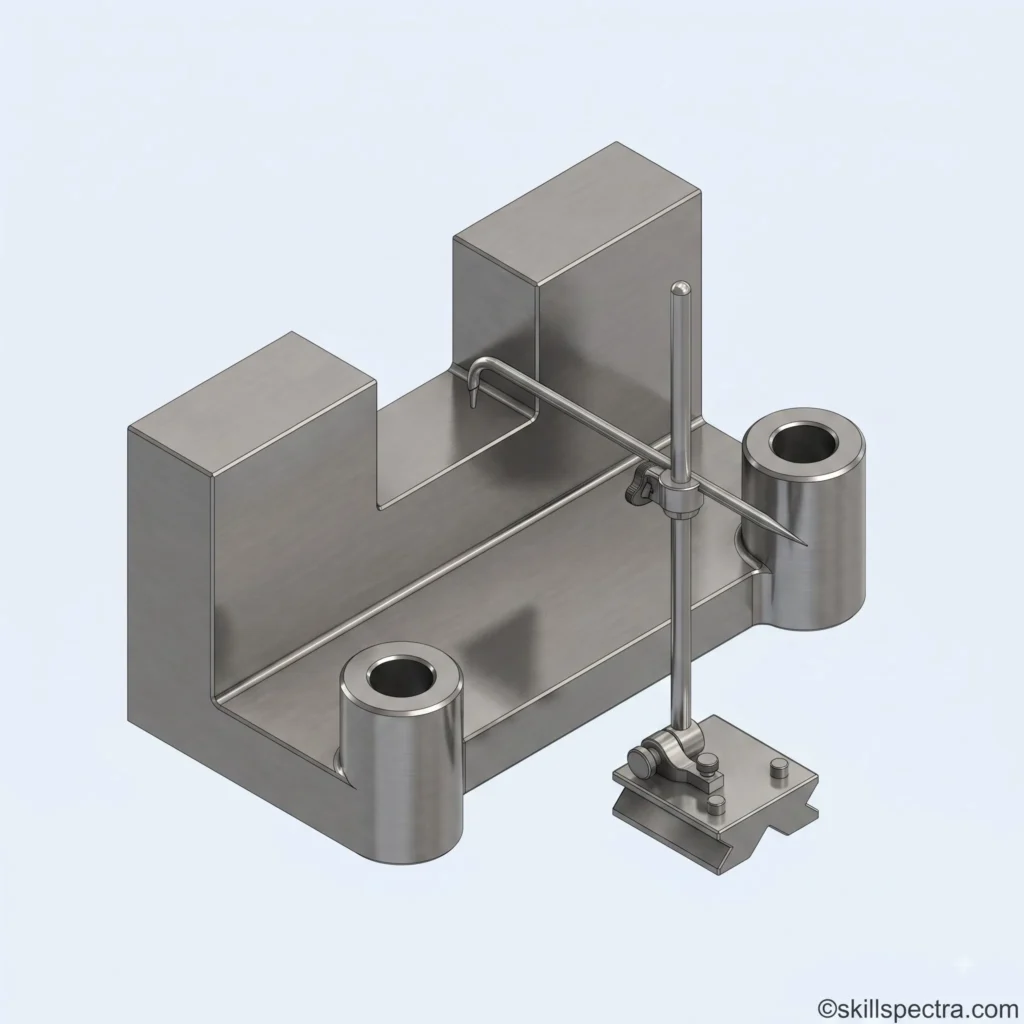

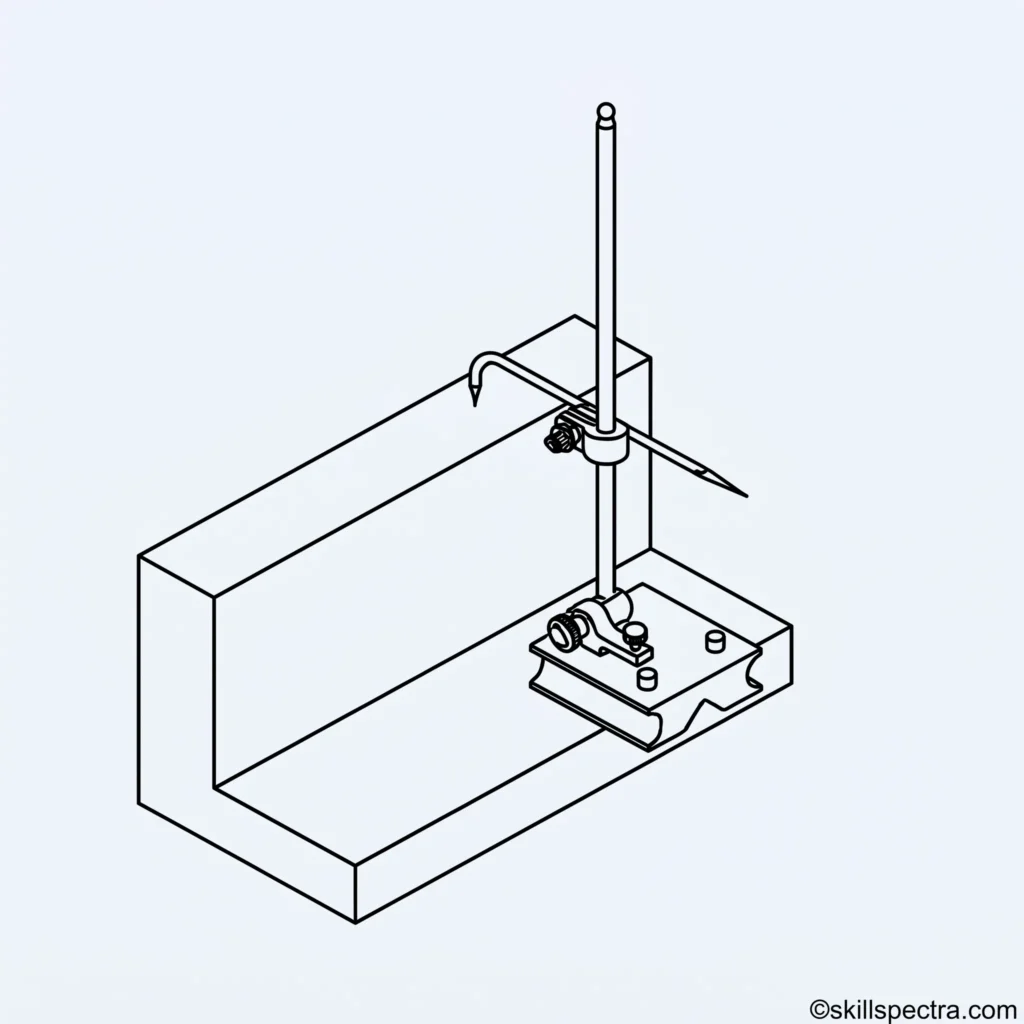

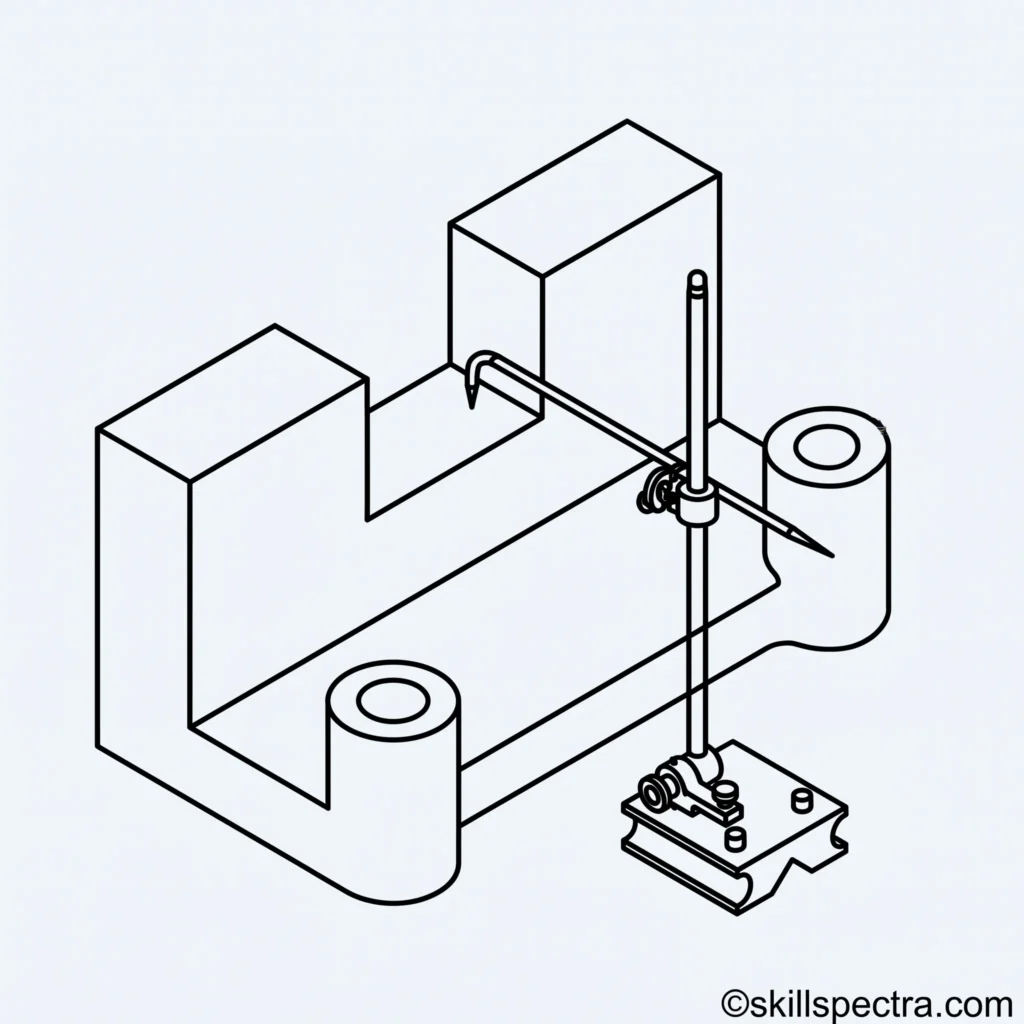

• Machines પર jobs ને datum surface ને સમાંતર સેટ કરવા માટે.
• Jobs ની height અને parallelism ચેક કરવા માટે.
• Machine spindle સાથે jobs ને concentric સેટ કરવા માટે.

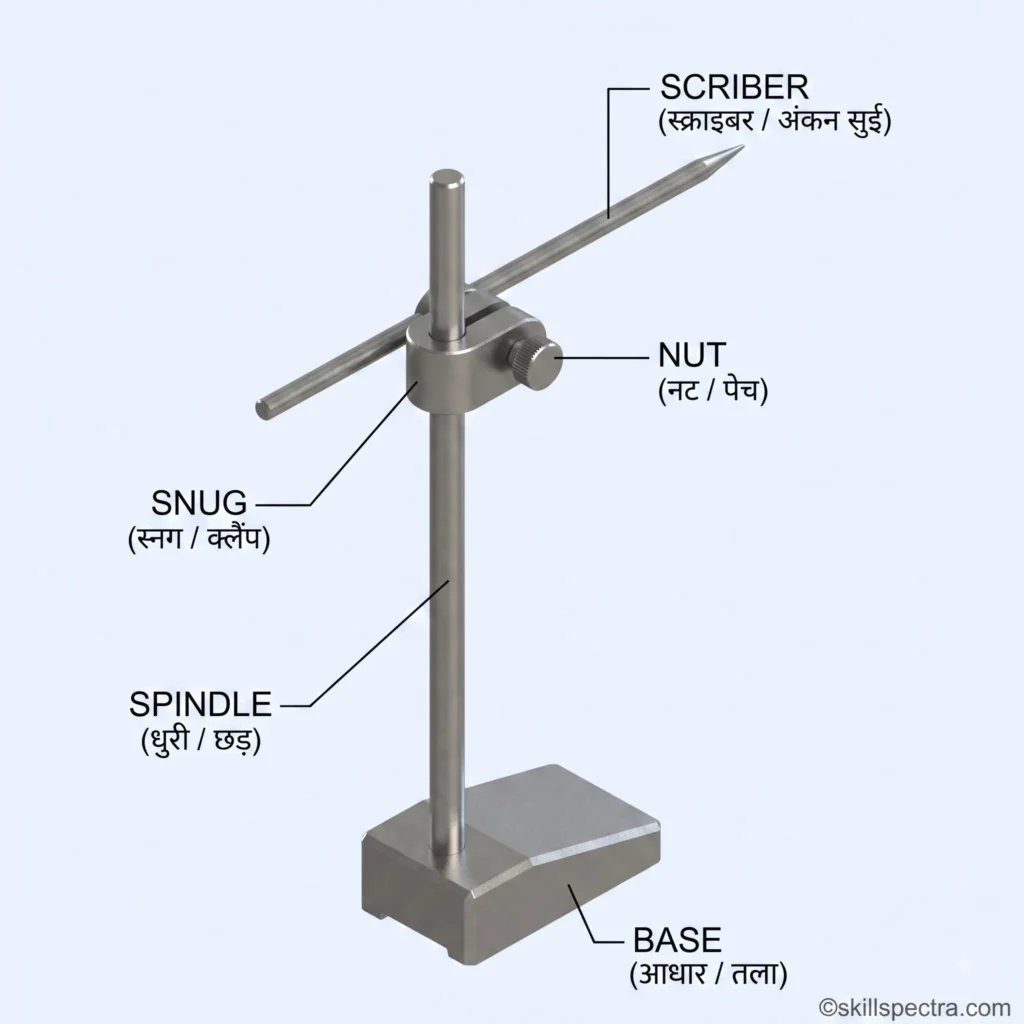

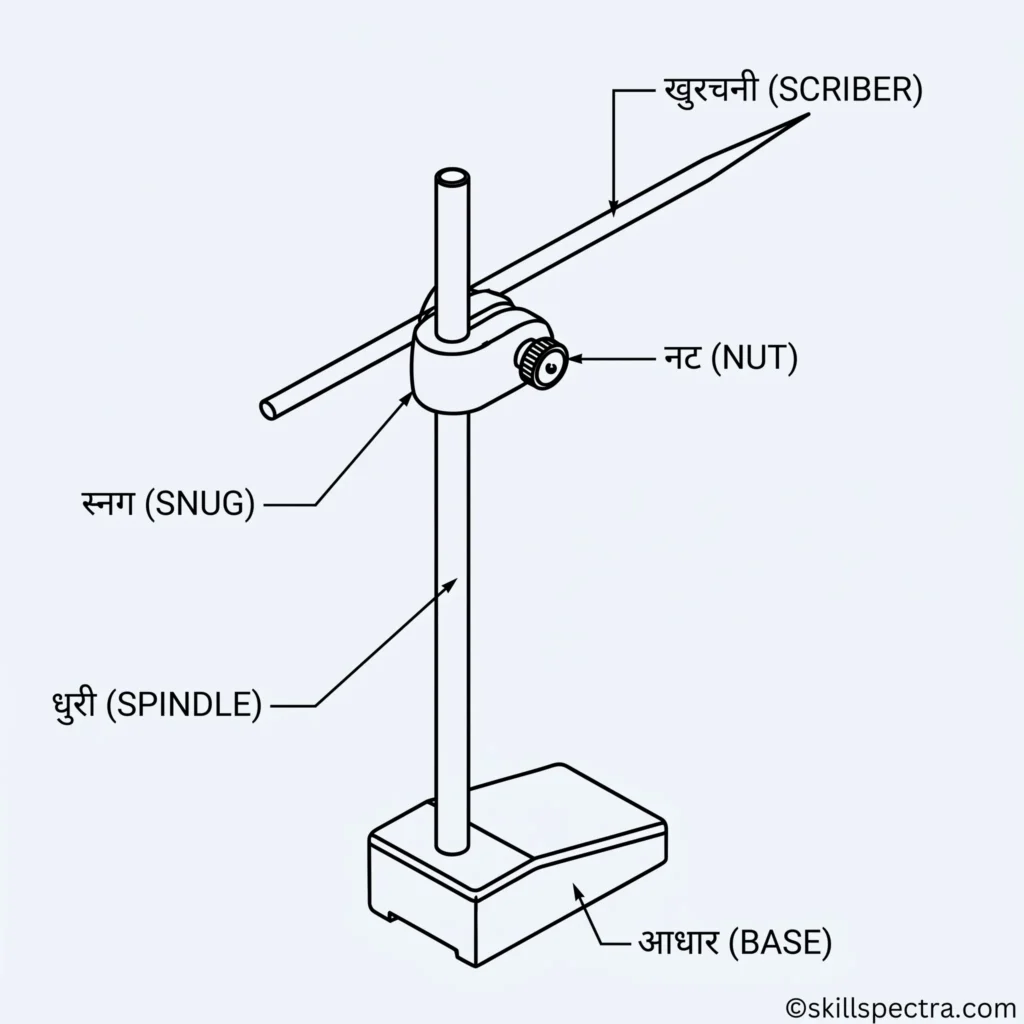

Fixed type surface gauge માં એક ભારે flat base અને એક spindle હોય છે, જે સીધું ઊભું હોય છે. તેની સાથે એક scriber અને snug તથા clamp-nut જોડાયેલ હોય છે.

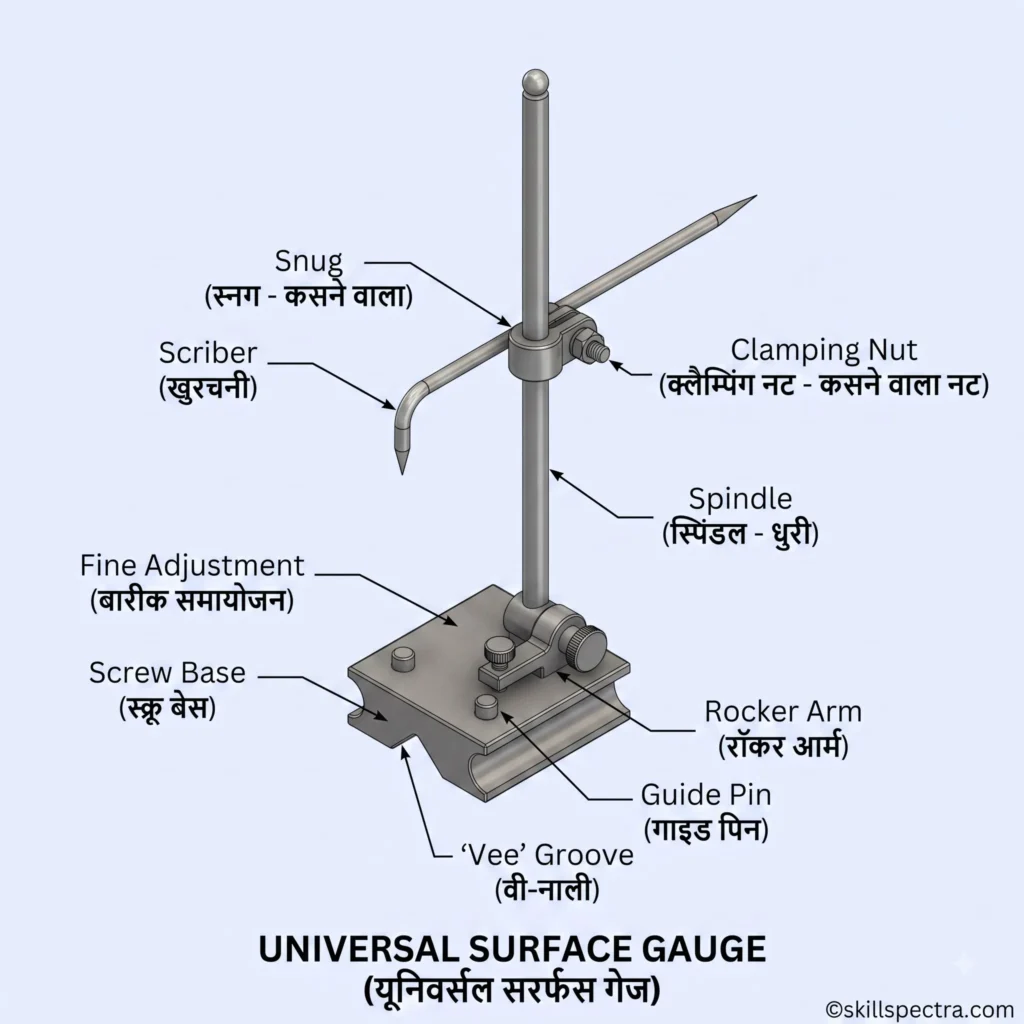

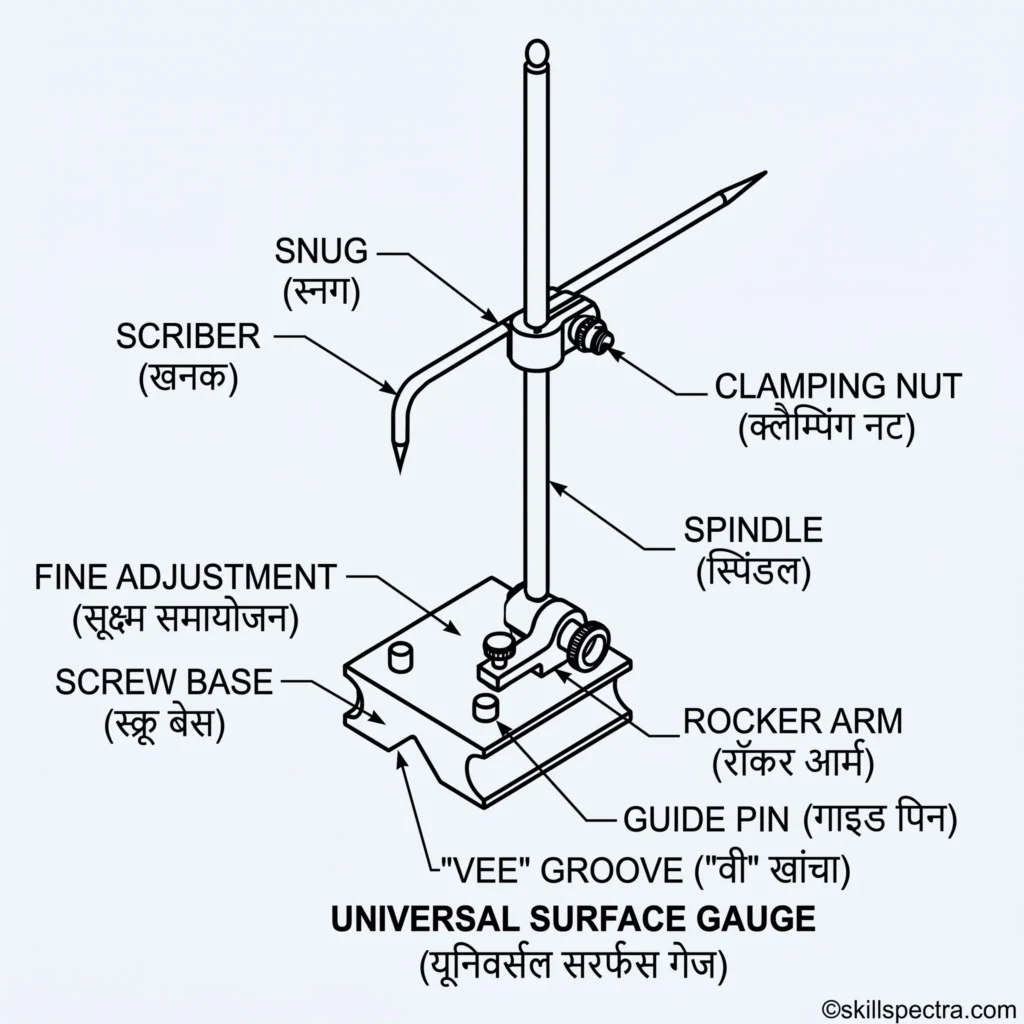

Universal surface gauge): તેમાં નીચે મુજબની વધારાની વિશેષતાઓ (features) હોય છે:

• Spindle ને ગમે તે સ્થિતિમાં સેટ કરી શકાય છે.
• Fine adjustments ઝડપથી કરી શકાય છે.
• તેનો ઉપયોગ cylindrical surfaces (નળાકાર સપાટી) પર પણ થઈ શકે છે.
