Basic Types of Electrical Meters & Circuits ⚡
નમસ્તે વિદ્યાર્થીમિત્રો! આજના lesson માં આપણે Electrical and Electronics ના પાયાના સાધનો electrical-meter અને circuits વિશે શીખીશું. આ માહિતી Mechanic Diesel (Exercise 1.4.26) માટે ખૂબ જ મહત્વપૂર્ણ છે.
🎯 Objectives (ઉદ્દેશ્યો):
આ લેસનના અંતે તમે નીચેની બાબતો શીખી શકશો:
- Circuit માં ammeter ના જોડાણનું વર્ણન કરવું.
- Wiring diagram માં વપરાતા resistance symbols ને ઓળખવા.
- Ammeter, Voltmeter અને Ohmmeter નો ઉપયોગ અને તેની સાવચેતીઓ (Care) સમજવી.
- Simple, Open, Short, Series અને Parallel circuits વિશે જાણવું.
- Multimeter ના કાર્યો અને તેના ભાગોને સમજવા.

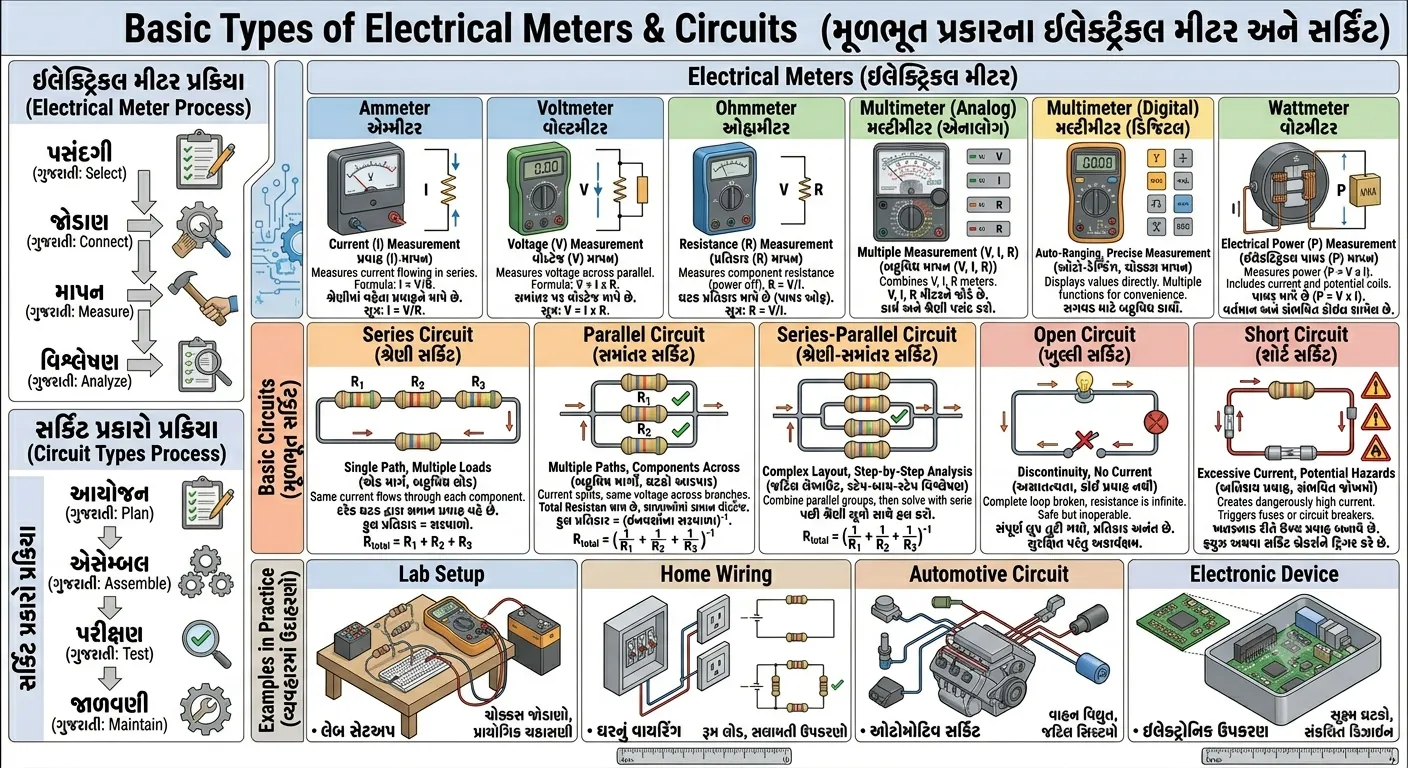

📊 Basic Types of Electrical Meters (ઇલેક્ટ્રિકલ મીટરના પ્રકારો)
Automotive ક્ષેત્રે electric circuit અને accessories ને ટેસ્ટ કરવા માટે મુખ્યત્વે ત્રણ પ્રકારના મીટર વપરાય છે:
- Ammeter
- Voltmeter
- Ohmmeter

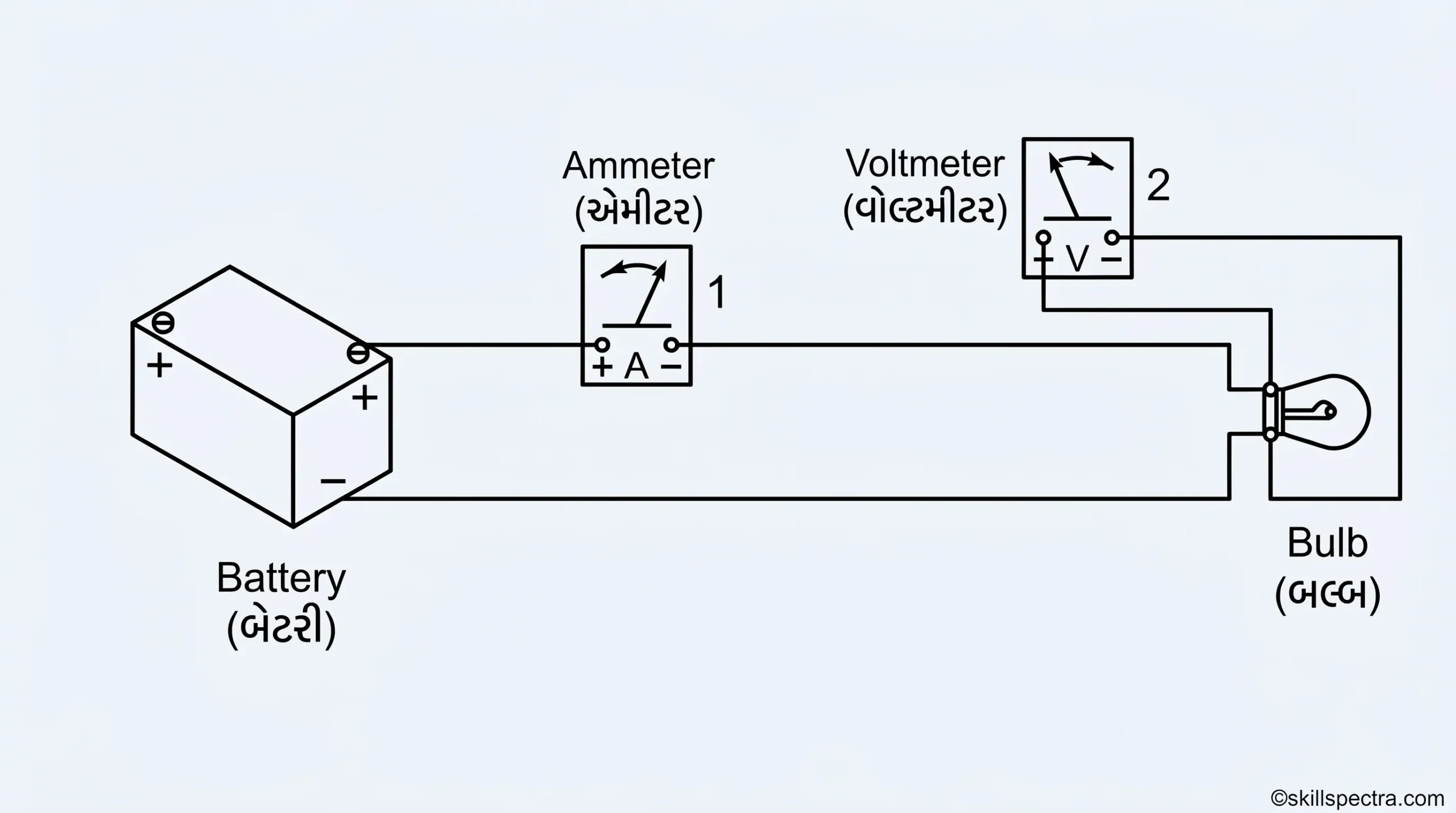

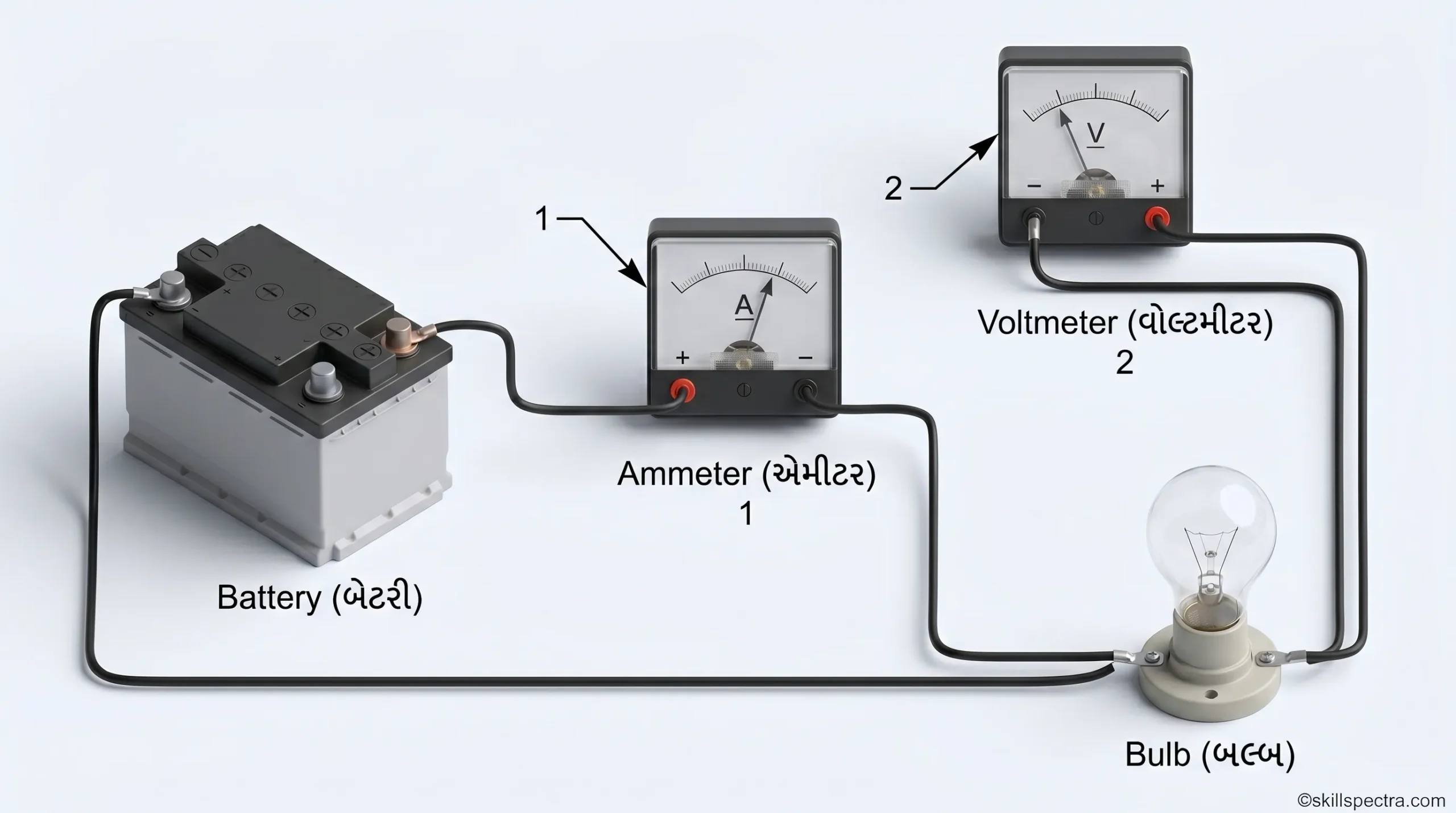

1. ⚡ Ammeter (Fig 1)
Ammeter (1) સામાન્ય રીતે વાહનના panel board/dashboard પર ફિટ કરવામાં આવે છે.
- Connection: તેને સર્કિટમાં હંમેશા Series માં જોડવામાં આવે છે.
- Uses of ammeter: તેનો ઉપયોગ circuit માં વહેતા current (વીજપ્રવાહ) ના જથ્થાને માપવા માટે થાય છે. તે battery charge થઈ રહી છે કે discharge, તે પણ દર્શાવે છે.
- Care (સાવચેતી):
- ક્યારેય પણ ammeter ને circuit માં parallel (સમાંતર) ન જોડવું. 🚫
- Terminals પર “+” અને “-” માર્કનું ધ્યાન રાખવું.
- Automotive charging system માટે DC meter નો ઉપયોગ કરવો.
2. 🔋 Voltmeter
Voltmeter (2) નો ઉપયોગ electrical voltage માપવા માટે થાય છે. આ વાહનમાં કાયમી ધોરણે ફિટ નથી હોતું પણ જરૂર પડે ત્યારે અલગથી વપરાય છે.
- Connection: તેને circuit માં હંમેશા Parallel માં જોડવામાં આવે છે.
- Uses of voltmeter:
- Circuit ના કોઈપણ પોઈન્ટ પર voltage માપવા માટે.
- Circuit માં થતો voltage drop માપવા માટે.
- Battery ની સ્થિતિ (condition) ચેક કરવા માટે.
- Care: જરૂરી range મુજબ જ voltmeter પસંદ કરવું અને તેને ક્યારેય series માં ન જોડવું.

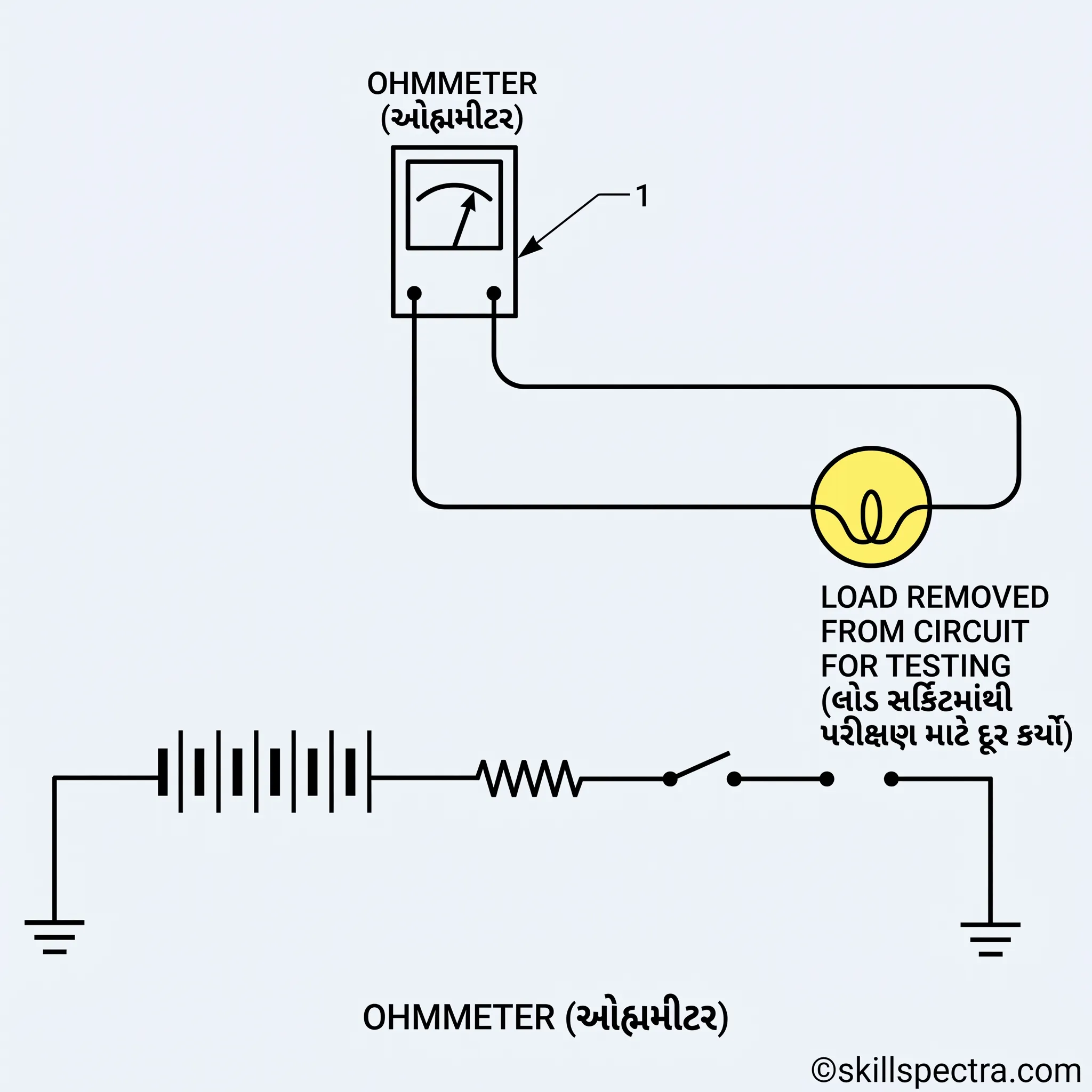

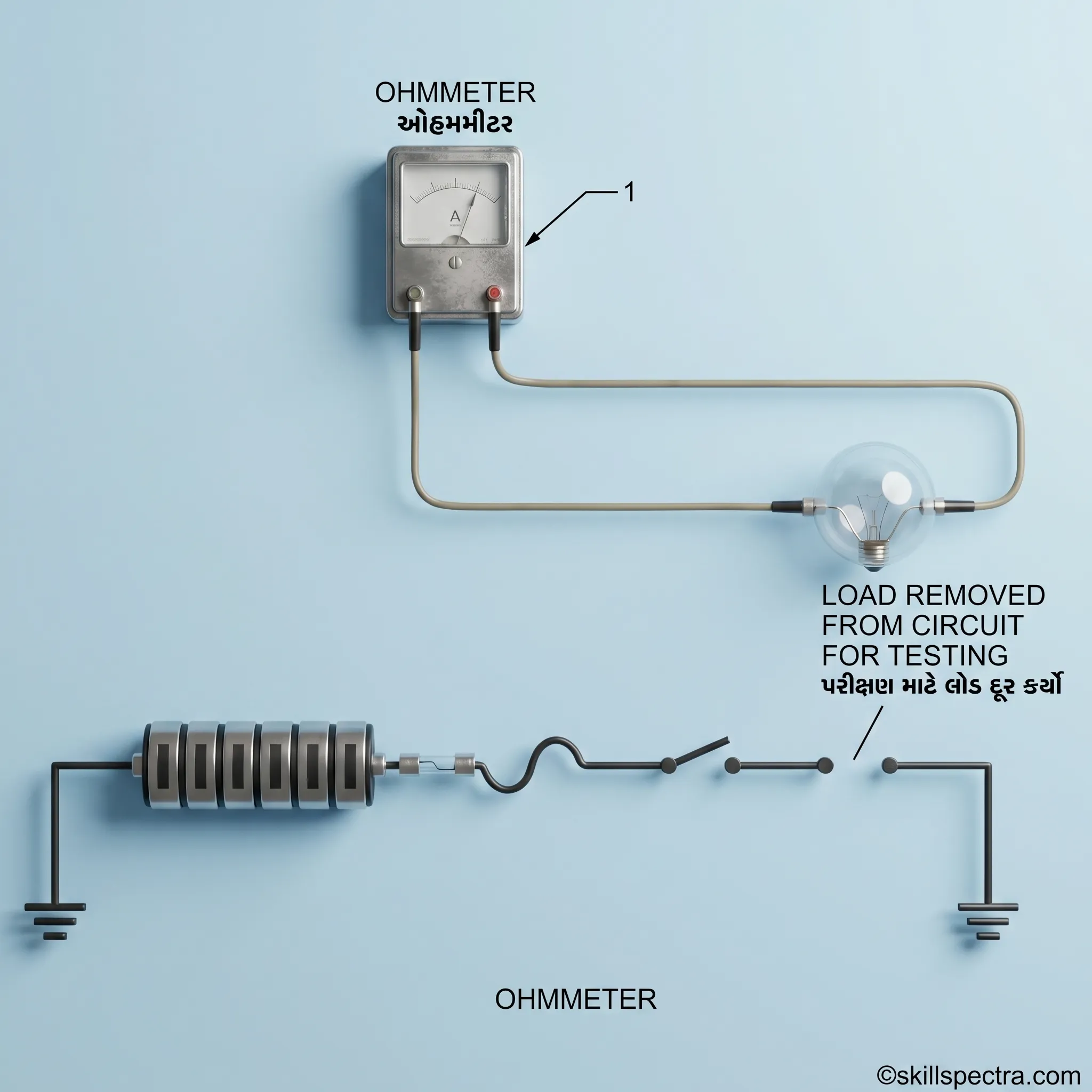

3. 📉 Ohmmeter (Fig 2)
Ohmmeter (1) ને Resistance meter તરીકે પણ ઓળખવામાં આવે છે.
- તેની પાસે પોતાનો built-in power source (બેટરી) હોય છે.
- Uses of ohmmeter:
- કોઈપણ conductor નો resistance (અવરોધ) માપવા માટે.
- કોઈપણ load નો resistance માપવા માટે.
- Field coils ની continuity ચેક કરવા માટે.
- Care: ⚠️ ક્યારેય પણ ‘Live Circuit’ (ચાલુ સર્કિટ) માં ohmmeter ન જોડવું. તેમજ તેને battery ના terminals સાથે સીધું ન જોડવું.
🔧 Maintenance of Meters (મીટરની જાળવણી)
- મીટરને સાવધાનીપૂર્વક (care) હેન્ડલ કરો.
- ઉપયોગ દરમિયાન connections ટાઈટ રાખો.
- નિર્ધારિત load (specified loads) ની અંદર જ મીટર વાપરો.
- ઉપયોગ કર્યા પછી તેને અલગ સુરક્ષિત જગ્યાએ રાખો.
💡 Electrical Circuits (ઇલેક્ટ્રિકલ સર્કિટ)

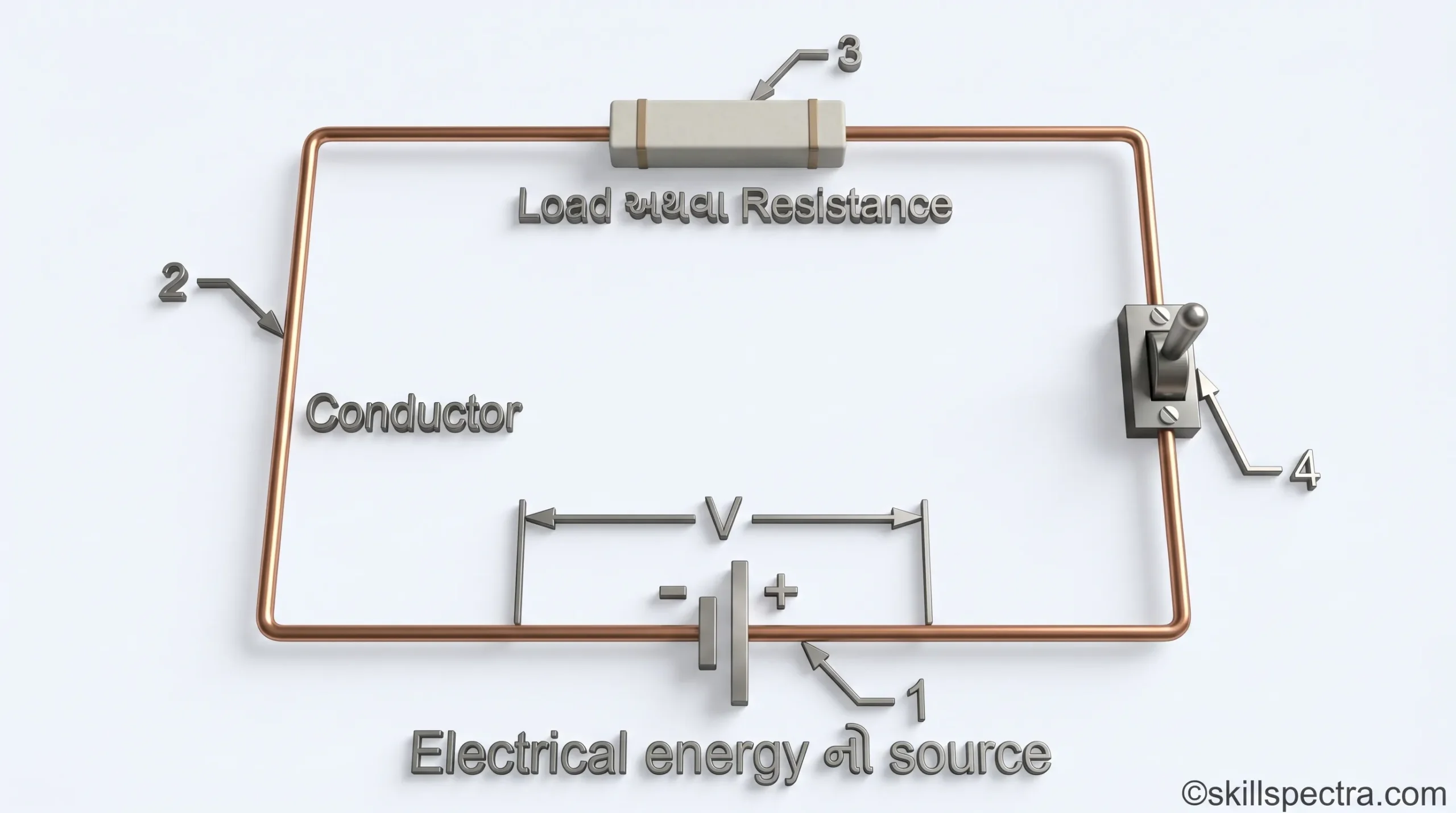

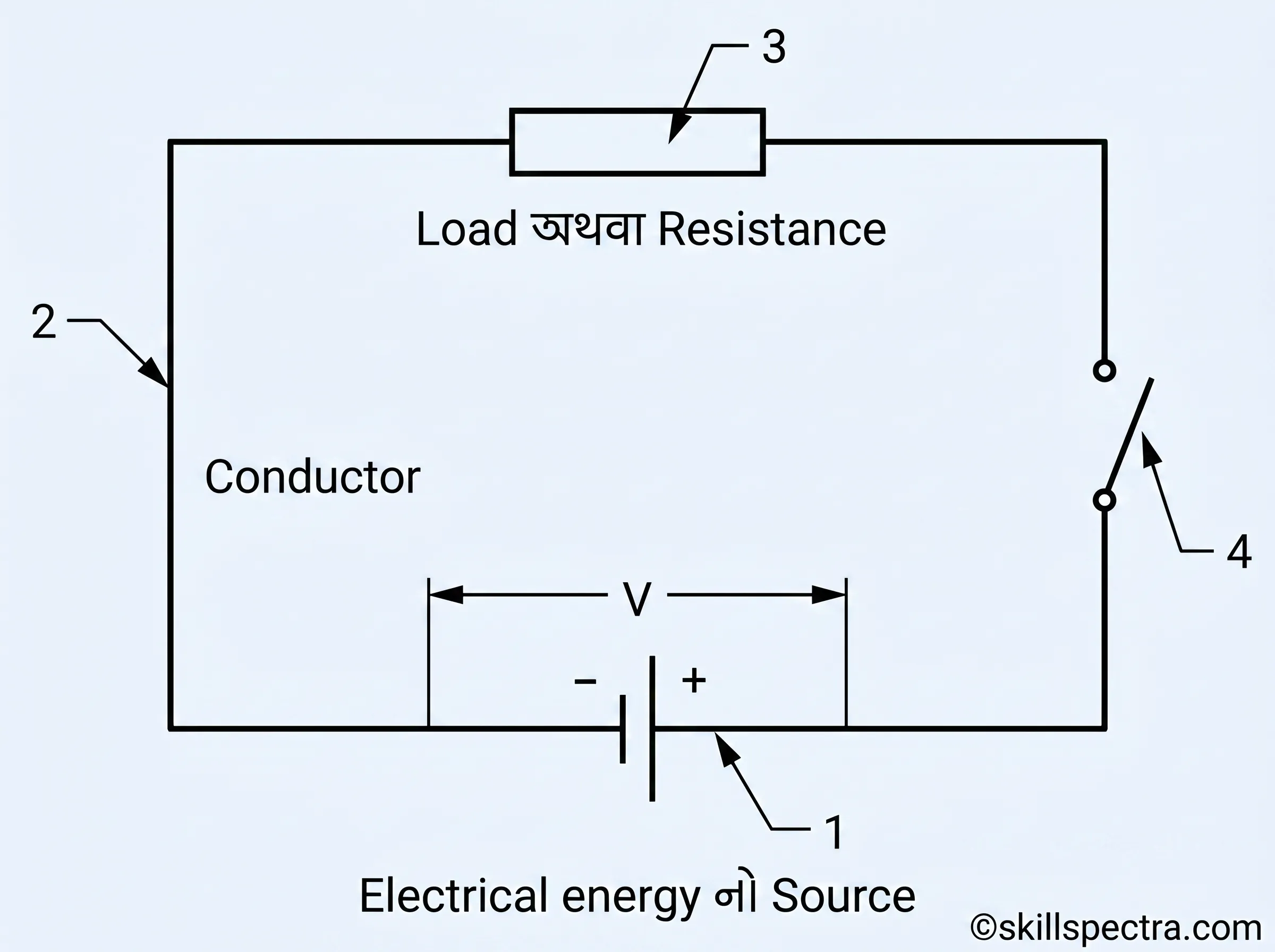

🔹 Simple Electrical Circuit (Fig 3)
Simple electric circuit એ બેટરીમાંથી switch અને load દ્વારા પાછા બેટરી સુધી વહેતા પ્રવાહનો સંપૂર્ણ માર્ગ છે. તેમાં નીચેના ભાગો હોય છે:
- Voltage source (Battery)
- Connecting wires (Conductors)
- Load (Lamp or Motor)
- Switch

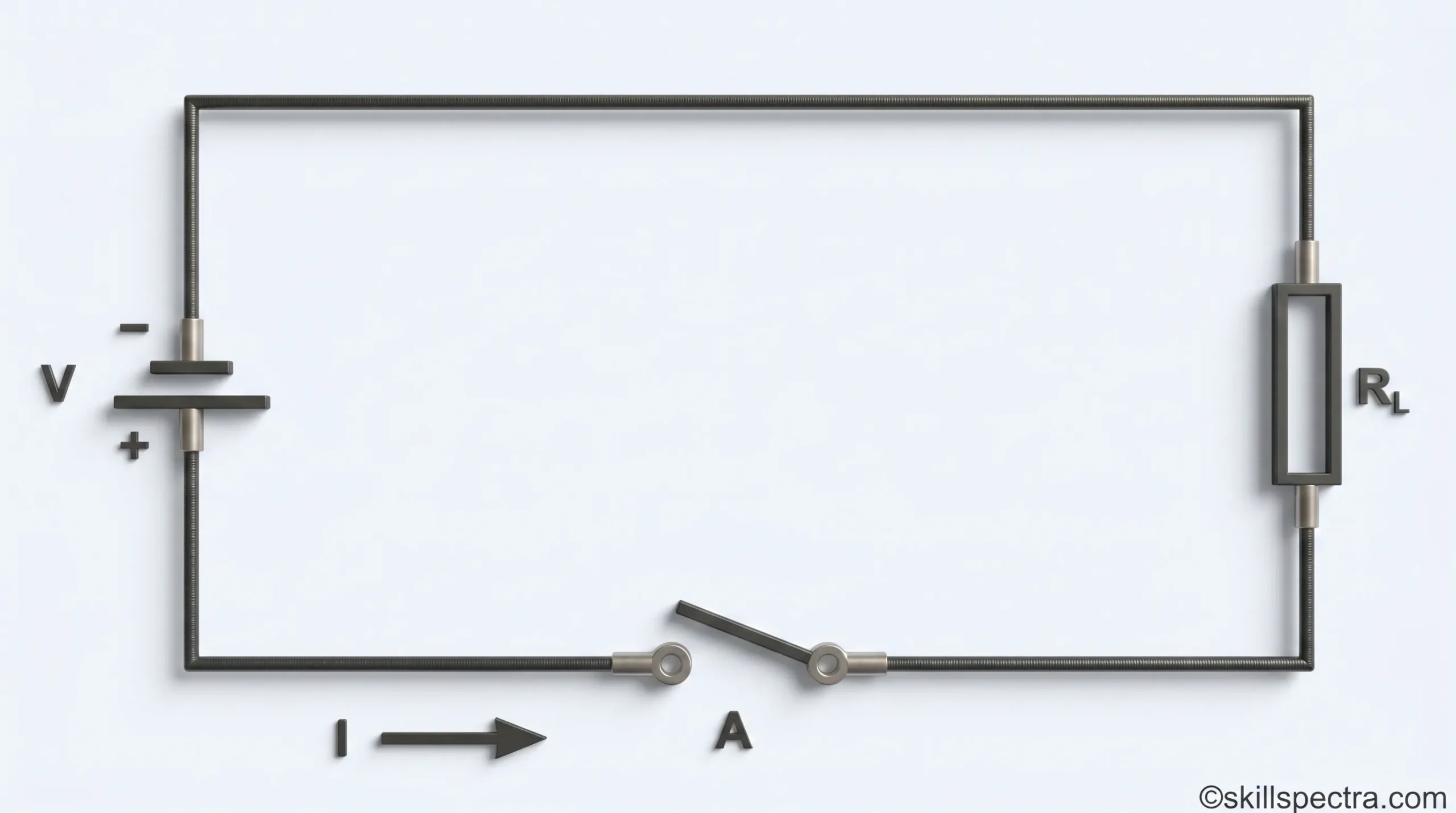

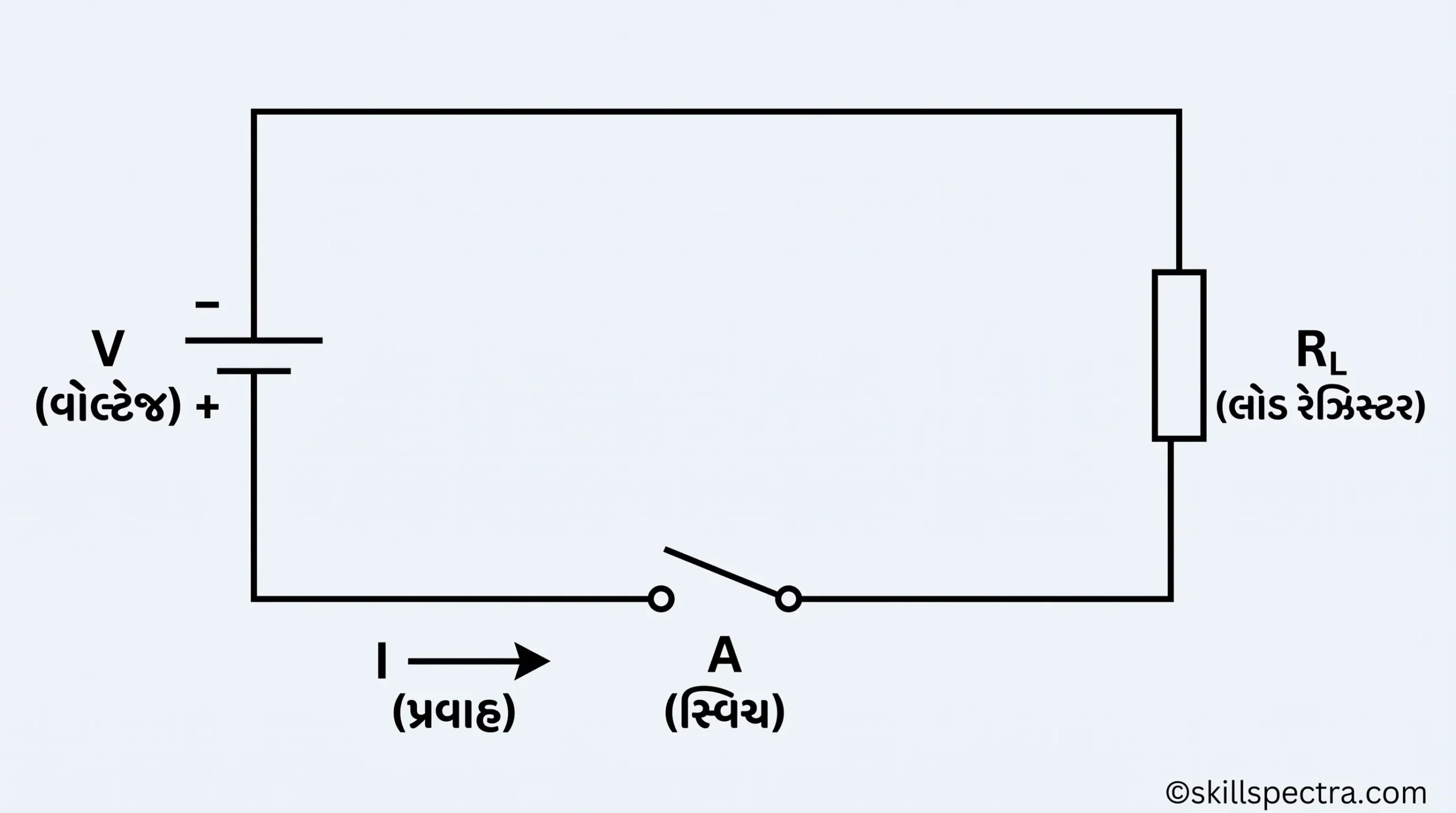

🔹 Open Circuit (Fig 4)
જ્યારે switch (A) ખુલ્લી હોય, ત્યારે circuit માં infinite resistance (અનંત અવરોધ) પેદા થાય છે, જેથી current વહી શકતો નથી.
🔹 Short Circuit
જ્યારે સર્કિટના બે સમાન ટર્મિનલ એકબીજાને સ્પર્શે અથવા વાયરનું ઇન્સ્યુલેશન ખરાબ હોય, ત્યારે short circuit થાય છે. આમાં resistance ઘટી જાય છે અને પ્રવાહ ખૂબ વધી જાય છે, જે જોખમી બની શકે છે. 🔥

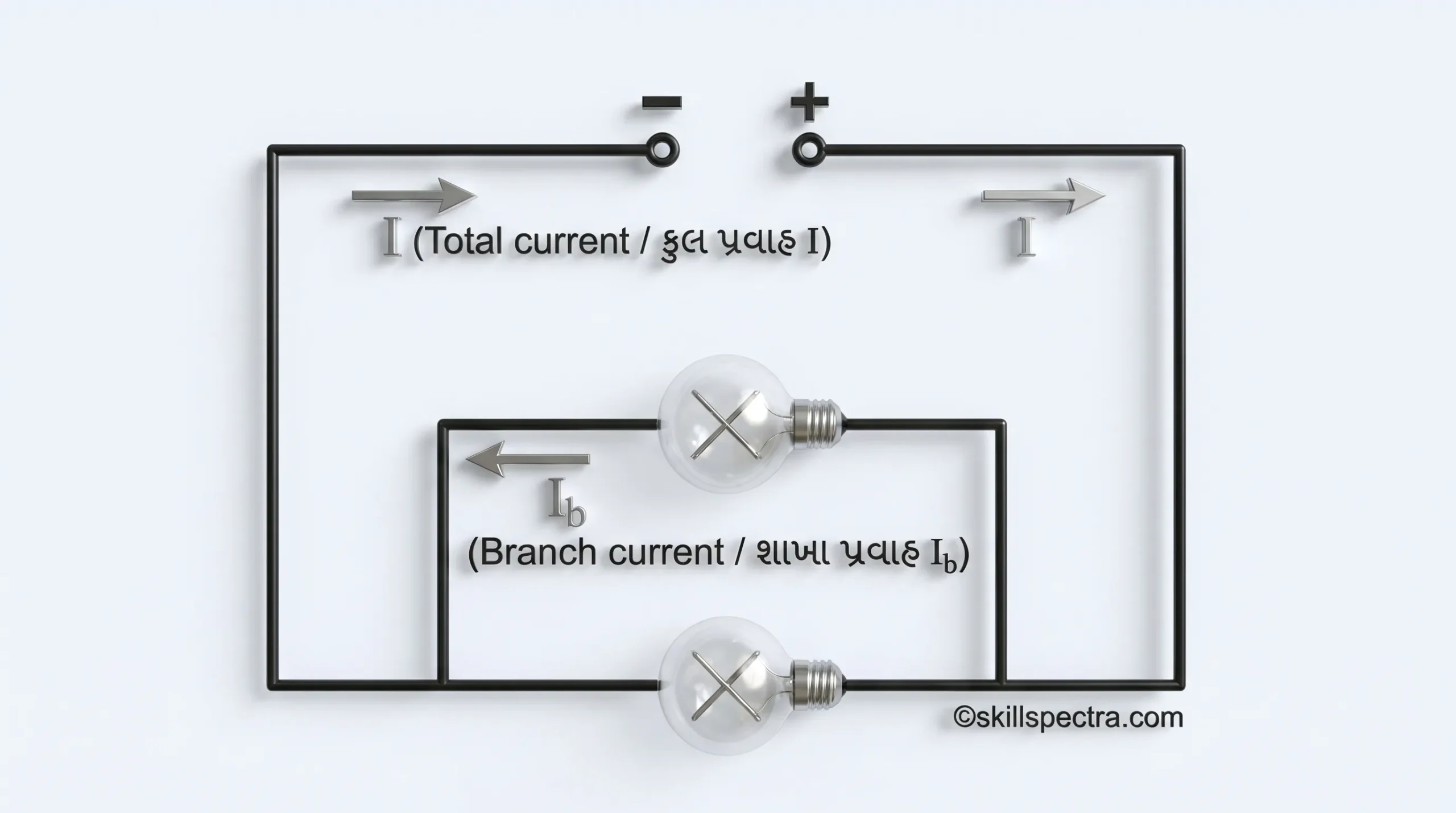

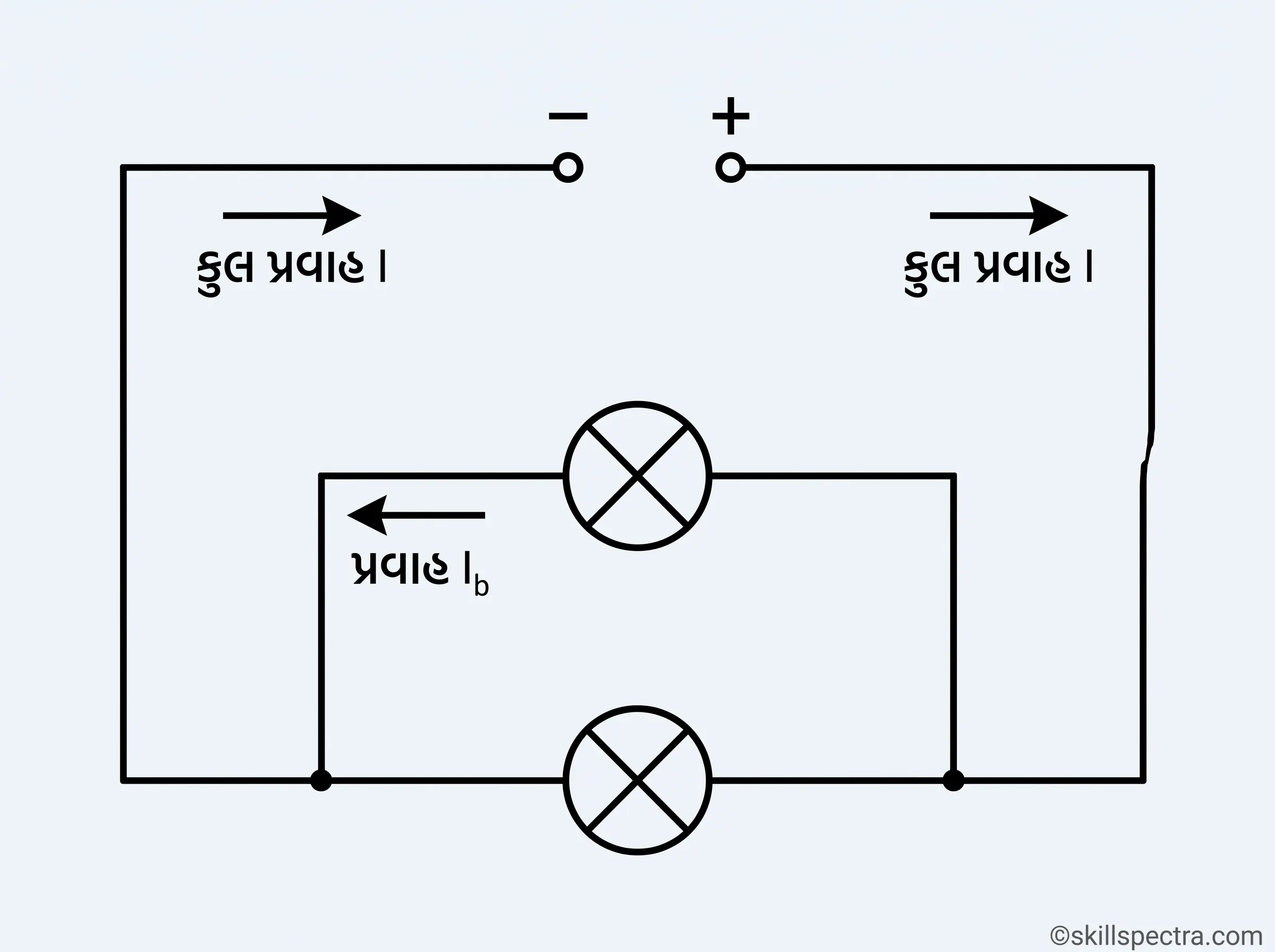

🔹 Parallel Circuit (Fig 5)
આ સર્કિટમાં બે કે તેથી વધુ load જોડાયેલા હોય છે. દરેક load ને પ્રવાહ માટે પોતાનો અલગ માર્ગ મળે છે.
- Example: વાહનની Headlights સમાંતર (parallel) જોડાયેલી હોય છે. જો એક બલ્બ ઉડી જાય, તો પણ બીજો ચાલુ રહે છે. 💡
- Formula: $\frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3}$
🔹 Series Circuit
આમાં માત્ર એક જ load હોય છે અને પ્રવાહ માટે માત્ર એક જ રસ્તો હોય છે. જો એક પણ ભાગ ફેઈલ થાય, તો આખી સર્કિટ બંધ થઈ જાય છે.
📐 Electrical Formulas (મહત્વના સૂત્રો)
ઈલેક્ટ્રિકલ સર્કિટમાં Voltage, Current અને Resistance વચ્ચેનો સંબંધ નીચે મુજબ છે:

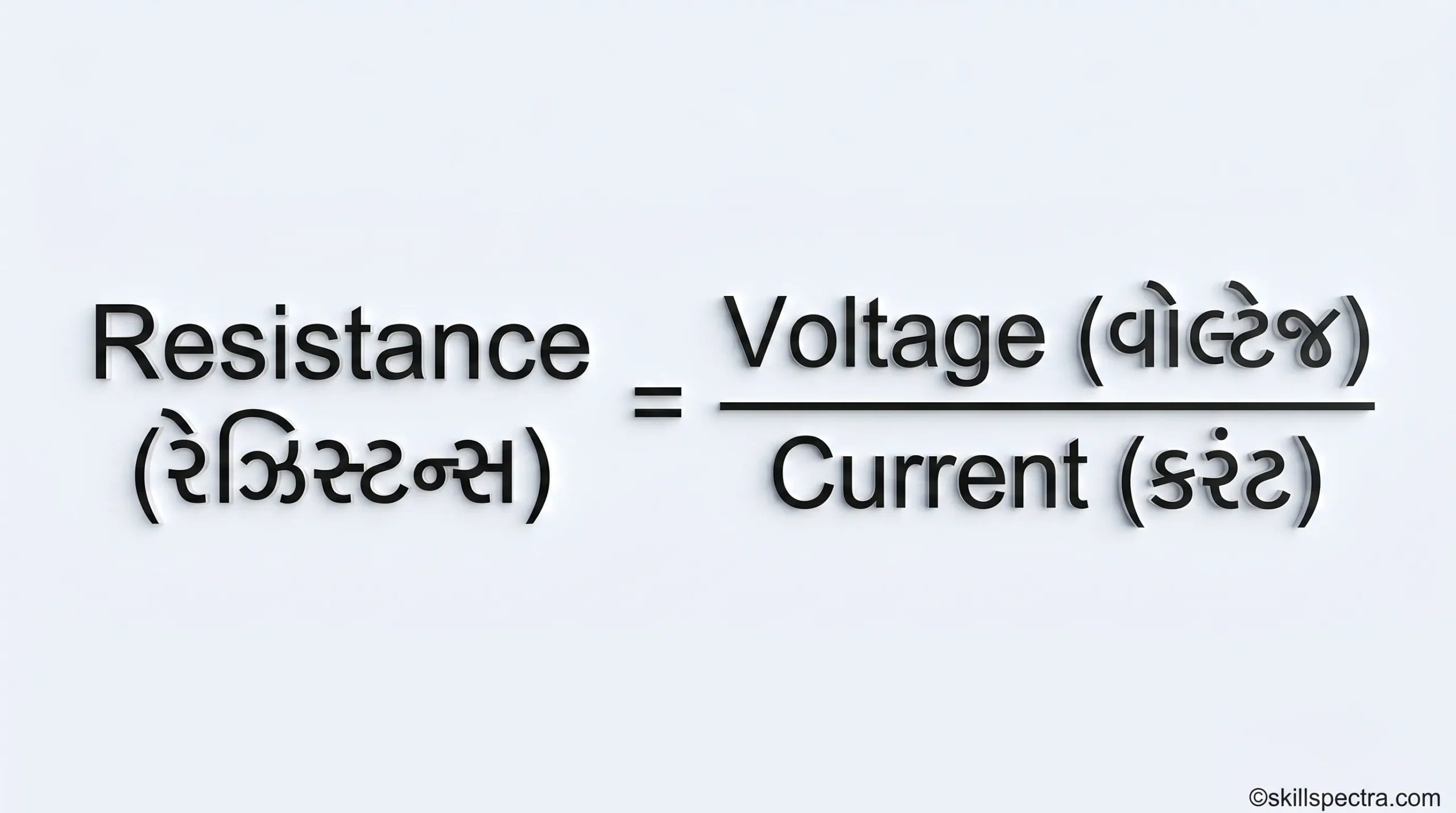

- Resistance (R) = Voltage (V) / Current (I) (રેઝિસ્ટન્સ શોધવા માટે Voltage ને Current વડે ભાગો.)
- Current (I) = Voltage (V) / Resistance (R) (કરંટ શોધવા માટે Voltage ને Resistance વડે ભાગો.)
- Voltage = Current (I) x Resistance (R) 🔋 (વોલ્ટેજ શોધવા માટે Current અને Resistance નો ગુણાકાર કરો.)
📊 Types of Resistance (રેઝિસ્ટન્સ ના પ્રકારો)
રેઝિસ્ટન્સની Ohms (ઓહ્મ) વેલ્યુના આધારે તેને low, medium અને high રેઝિસ્ટન્સ એમ ત્રણ ગ્રુપમાં વહેંચવામાં આવે છે.
1️⃣ Low Resistance (ઓછું રેઝિસ્ટન્સ) 📉
- Range: 1 Ohm and below. (૧ ઓહ્મ કે તેનાથી ઓછું.)
- Uses: Armature winding, ammeter. (આર્મેચર વાઈન્ડિંગ અને એમીટરમાં વપરાય છે.)
2️⃣ Medium Resistance (મધ્યમ રેઝિસ્ટન્સ) 📊
- Range: Above 1 Ohm up to 1,00,000 Ohm. (૧ ઓહ્મથી લઈને ૧,૦૦,૦૦૦ ઓહ્મ સુધી.)
- Uses: Bulbs, heaters, relay starters. (બલ્બ, હીટર અને રિલે સ્ટાર્ટરમાં તેનો ઉપયોગ થાય છે.)
3️⃣ High Resistance (વધારે રેઝિસ્ટન્સ) 📈
- Range: Above 1,00,000 Ohm (100 k. Ohms). (૧,૦૦,૦૦૦ ઓહ્મ એટલે કે ૧૦૦ કિલો ઓહ્મથી વધારે.)
- Use: Lamps. (લેમ્પમાં ઉપયોગી છે.)

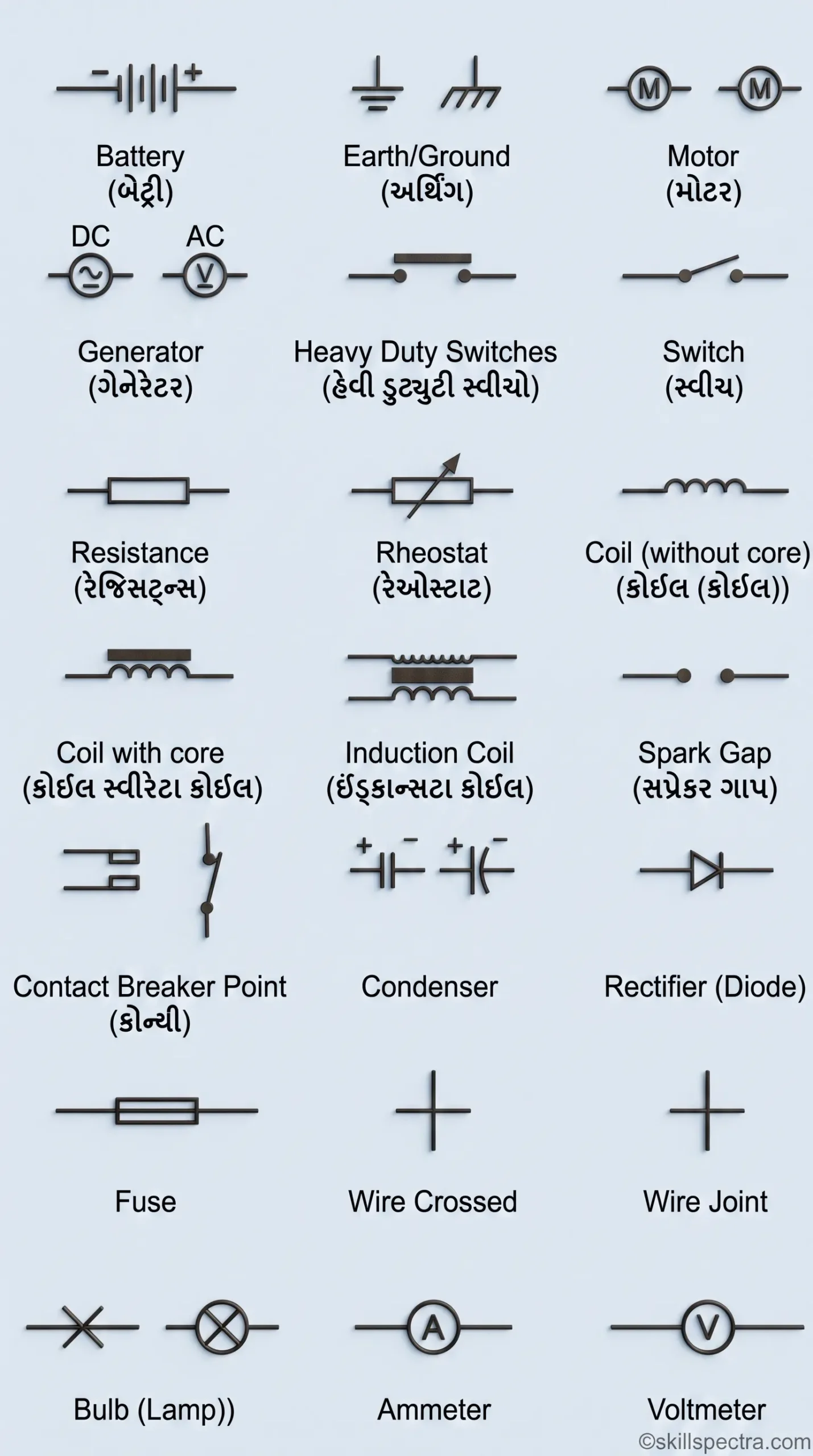

🛠️ Electrical symbols used in a wiring diagram (Fig 6):
ઓટોમોટિવ સર્કિટ સામાન્ય રીતે વાયરિંગ ડાયાગ્રામ દ્વારા દર્શાવવામાં આવે છે. 🚗⚡
તે ડાયાગ્રામમાં દરેક પાર્ટ્સને ચોક્કસ Symbols (ચિહ્નો) દ્વારા દર્શાવવામાં આવે છે.
સિમ્બોલ એ એક પ્રકારના કોડ અથવા સંકેતો છે જેને વિવિધ ઓટોમોટિવ ઉત્પાદકો દ્વારા એક પરંપરા (Convention) તરીકે સ્વીકારવામાં આવ્યા છે જેથી ડાયાગ્રામ સમજવામાં સરળતા રહે. 🛠️📖
🗝️ SEO Words for WordPress (Tags & Keywords):
તમારી વેબસાઈટ માટે નીચેના કીવર્ડ્સનો ઉપયોગ કરો:
- Primary Keywords: Resistance types in Gujarati, Ohm’s Law formulas, Electrical wiring symbols, Basic Electrical Engineering.
- Secondary Keywords: Low Medium High Resistance range, Automotive wiring diagram guide, Electrical formulas for students, Resistance calculation Gujarati.
- Gujarati Keywords: રેઝિસ્ટન્સ ના પ્રકારો, વોલ્ટેજ અને કરંટ સૂત્રો, વાયરિંગ ડાયાગ્રામ સિમ્બોલ.
Teacher’s Note: વિદ્યાર્થીઓએ આ ટેબલ અને સૂત્રો પોતાની નોટબુકમાં લખી લેવા જેથી પ્રેક્ટિકલ કરતી વખતે સરળતા રહે. ✍️📚
📟 Multimeter (મલ્ટિમીટર)
Objectives (ઉદ્દેશ્યો):
આ પાઠના અંતે તમે શીખશો:
- Multimeter controls ના કાર્યો જણાવવા.
- Multimeter ના Dial (Scale) વિશે સમજાવવું.
- Ohmmeter function દરમિયાન Zero adjustment વિશે સમજાવવું.
- Digital multimeter ના કાર્યો જણાવવા.
- Multimeter ના ઉપયોગો (Applications).
- Multimeter વાપરતી વખતે રાખવી પડતી સાવચેતીઓ (Precautions).
પરિચય (Introduction): 📋
Multimeter એ એક એવું instrument છે જેમાં ammeter, voltmeter અને ohmmeter ના functions એકસાથે સમાવેલા હોય છે. તેને VOM meter (Volt, Ohm, Milli-ammeter) પણ કહેવામાં આવે છે. મોટાભાગના multimeter માં ‘D’ Arsonval (PMMC) movement નો ઉપયોગ થાય છે. આ મીટરમાં આંતરિક સર્કિટ બદલવા માટે વિવિધ switches હોય છે, જેનાથી તે voltmeter, ammeter કે ohmmeter તરીકે કામ કરી શકે છે. Multimeter ના મુખ્ય બે પ્રકારો છે:
- Ordinary multimeters: જેમાં passive components હોય છે.
- Electronic multimeters: જેમાં active અને passive બંને components હોય છે. તે analog અથવા digital પ્રકારના હોઈ શકે છે.

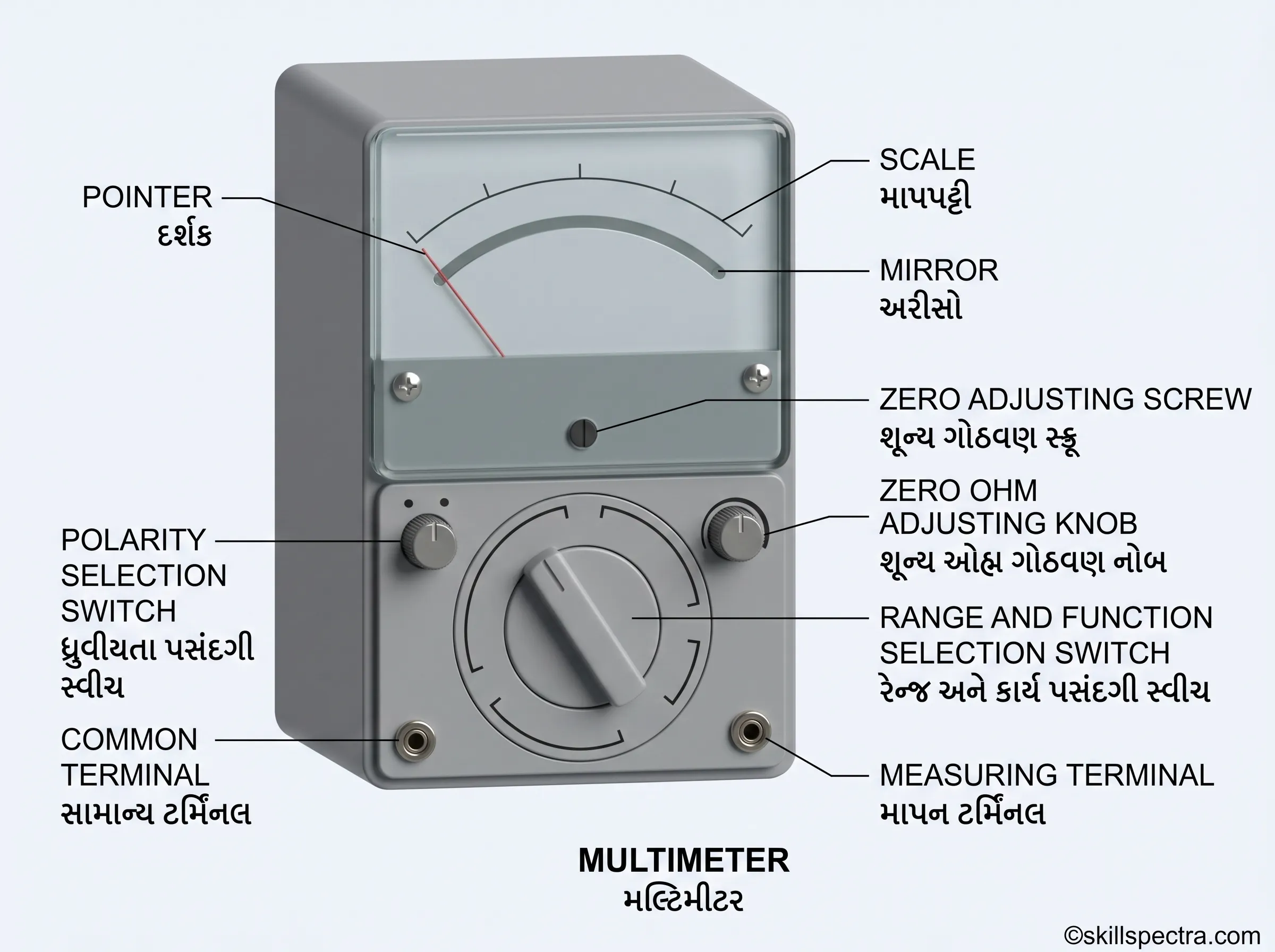

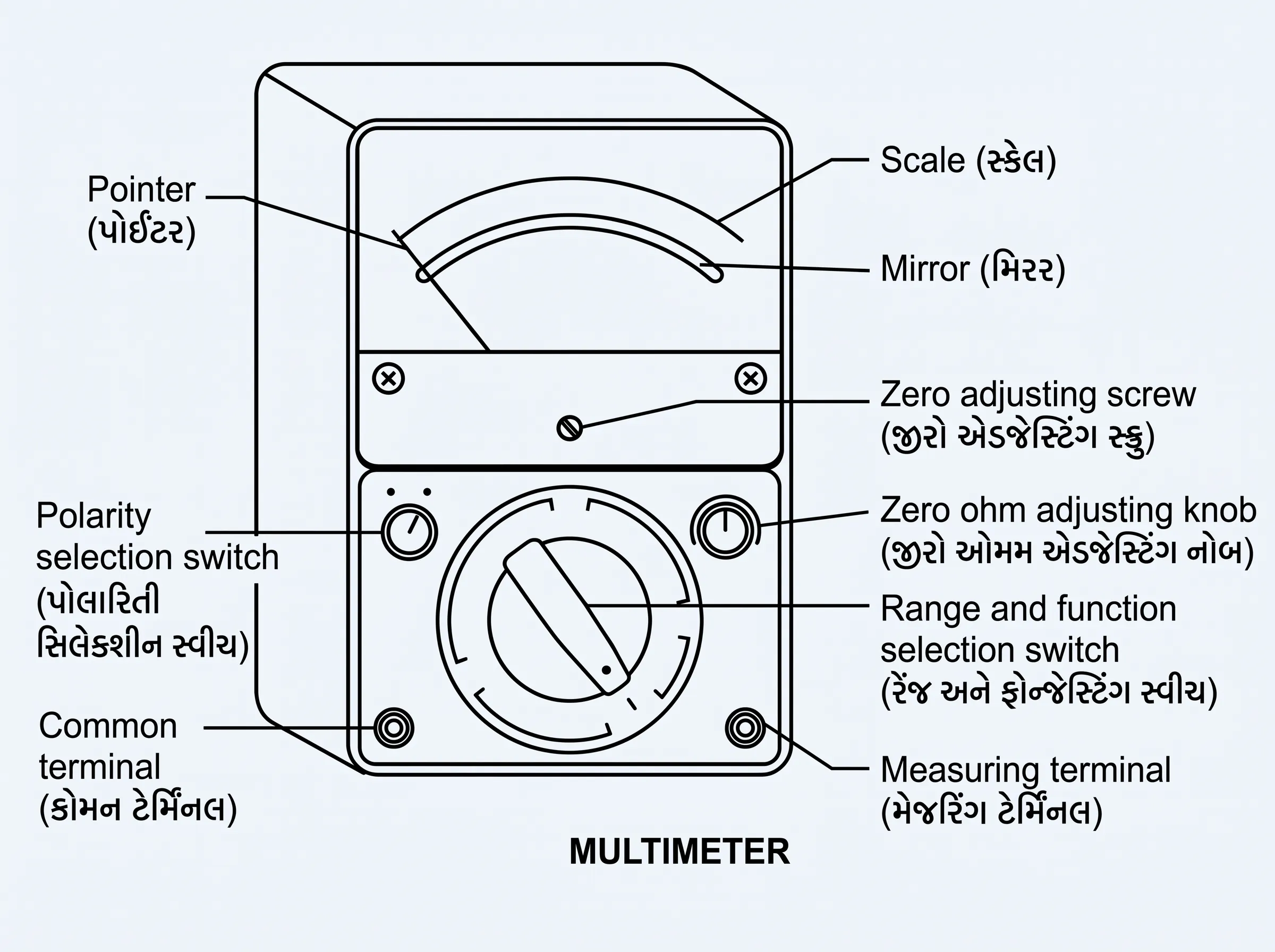

સામાન્ય Multimeters ની sensitivity voltmeter mode માં 20k ohms per volt હોય છે. બજારમાં અનેક પ્રકારના multimeters ઉપલબ્ધ છે, જે વધારાની સુવિધાઓ (extra facilities) સાથે આવે છે. જો તેને યોગ્ય રીતે વાપરવામાં આવે, તો તે ઘણા વર્ષો સુધી સેવા આપે છે. AC measurement માટે મીટરની અંદર Rectifiers આપવામાં આવે છે. Parts of a multimeter (મલ્ટિમીટરના ભાગો): Fig 1 માં દર્શાવ્યા મુજબ તેના મુખ્ય ભાગોમાં Pointer, Scale, Zero adjusting screw, Range selector switch અને Measuring terminals હોય છે.
Controls અને Scale (કંટ્રોલ અને સ્કેલ) ⚙️

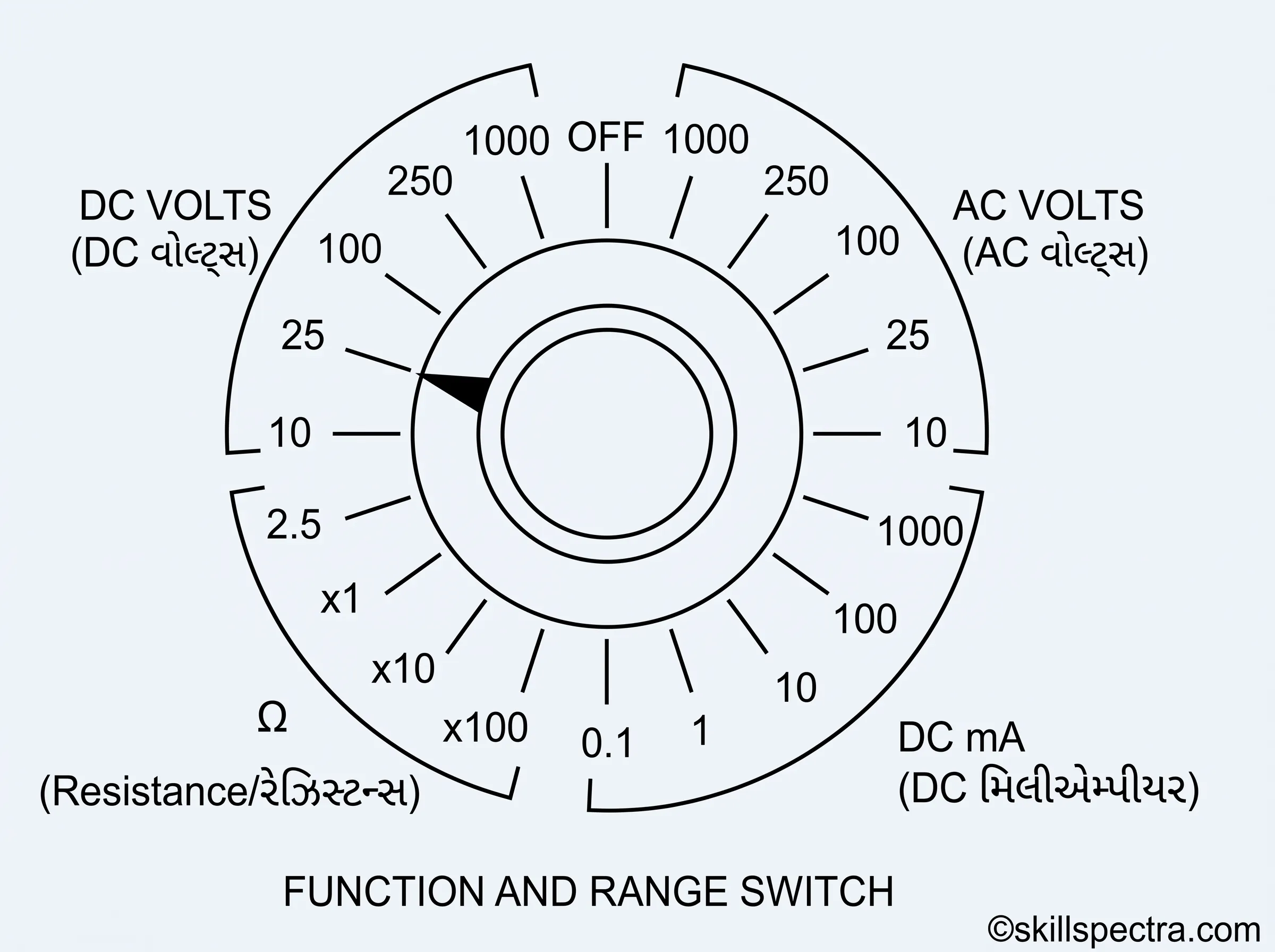

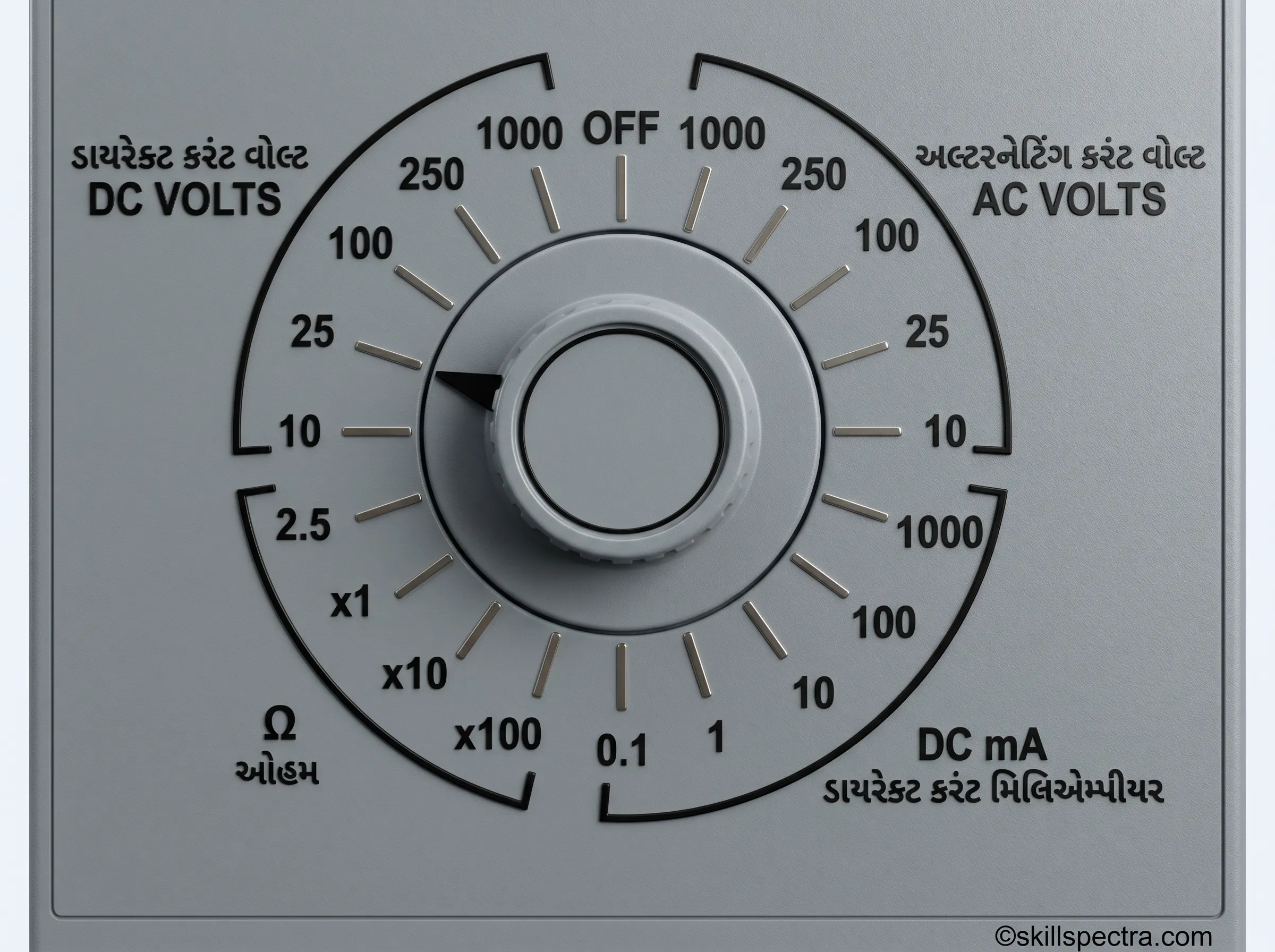

મીટરને જરૂરી current, voltage કે resistance range પર set કરવા માટે Range selector switch નો ઉપયોગ થાય છે. (Fig 2 માં switch DC 25 volts પર set છે).

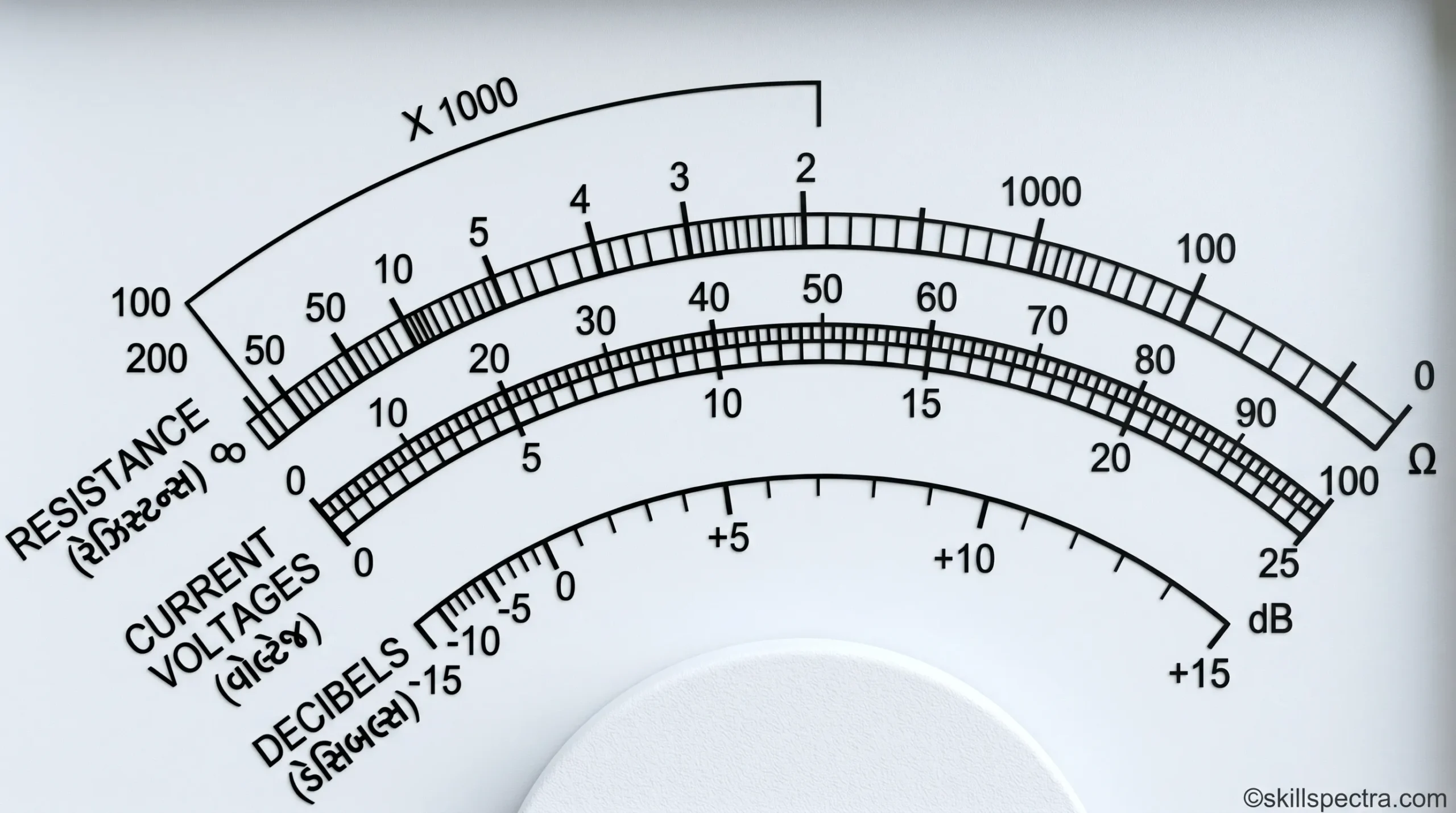

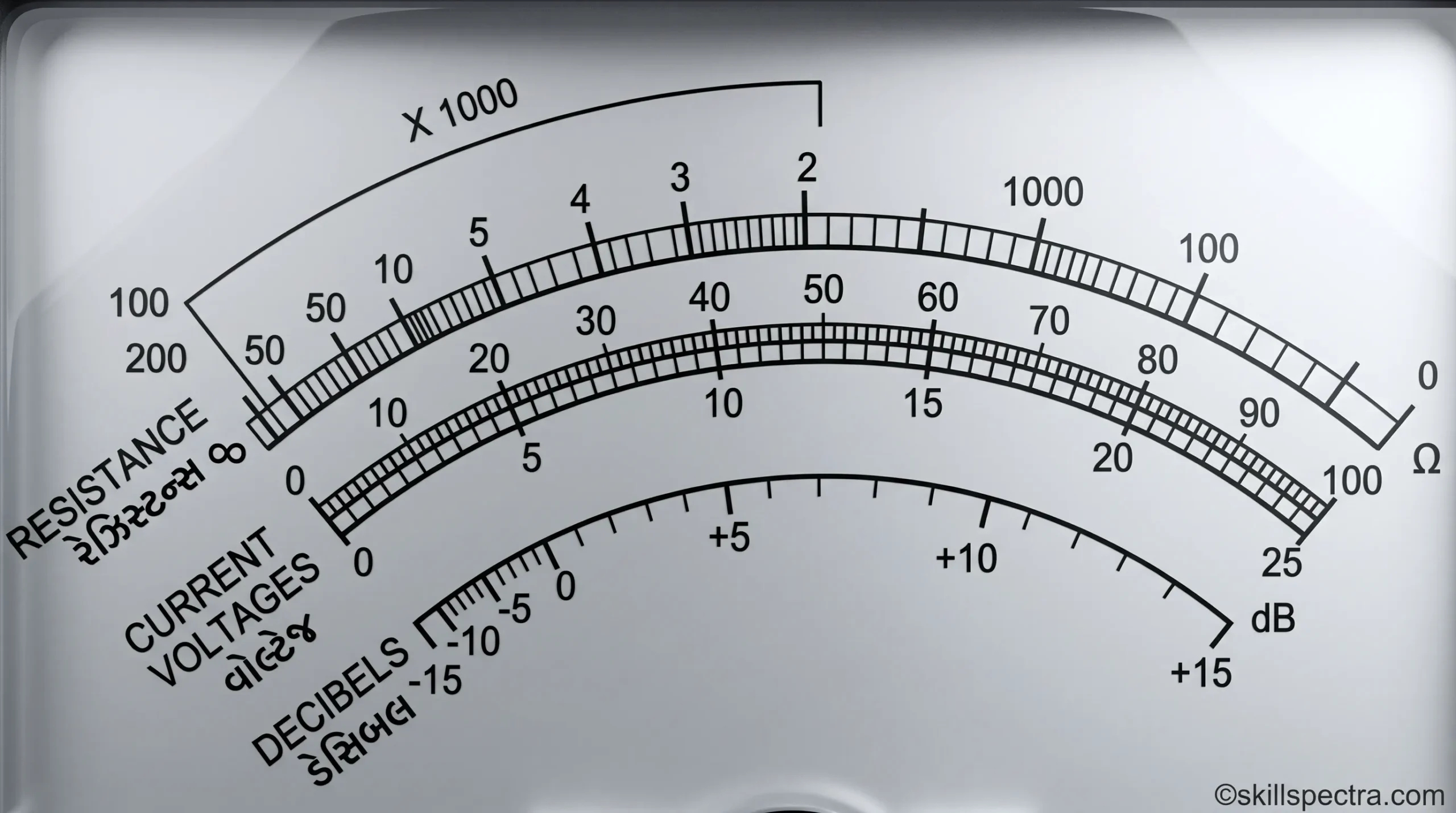

Scale of multimeter (સ્કેલની સમજ):
- Resistance: આ માટે અલગ સ્કેલ હોય છે.
- Voltage and current: આના સ્કેલ સમાન રીતે (uniformly) ગ્રેજ્યુએટ કરેલા હોય છે.
- Resistance નો સ્કેલ non-linear હોય છે, એટલે કે zero અને infinity (∞) વચ્ચેના ખાના સરખા હોતા નથી. જેમ તમે zero થી ડાબી બાજુ જાઓ, તેમ ખાનાઓ નજીક આવતા જાય છે. 📉
Zero Adjustment (ઝીરો એડજસ્ટમેન્ટ) 🔄
જ્યારે selector switch resistance range માં હોય અને leads ખુલ્લા (open) હોય, ત્યારે pointer ડાબી બાજુ infinity (∞) દર્શાવે છે. જ્યારે leads ને શોર્ટ (short) કરવામાં આવે, ત્યારે pointer જમણી બાજુ ‘zero’ પર હોવો જોઈએ. Zero ohm adjusting knob નો ઉપયોગ ત્યારે થાય છે જ્યારે leads શોર્ટ હોય છતાં pointer zero પર ન હોય. આ બેટરીના વોલ્ટેજમાં થતા ફેરફારને compensate કરવા માટે વપરાય છે.
Multiple Range (મલ્ટીપલ રેન્જ) 📈
Shunt (parallel) resistors નો ઉપયોગ કરીને મલ્ટિમીટરની રેન્જ વધારી શકાય છે. દરેક રેન્જ માટે અલગ resistor switch થાય છે. Ohmmeter સ્કેલ પરના રીડિંગને range setting ના factor સાથે ગુણવામાં આવે છે.
⚠️ યાદ રાખો: જ્યારે multimeter ohmmeter function પર હોય, ત્યારે તેને ક્યારેય એવા circuit સાથે ન જોડવું જેનો પાવર ચાલુ (Power ON) હોય.

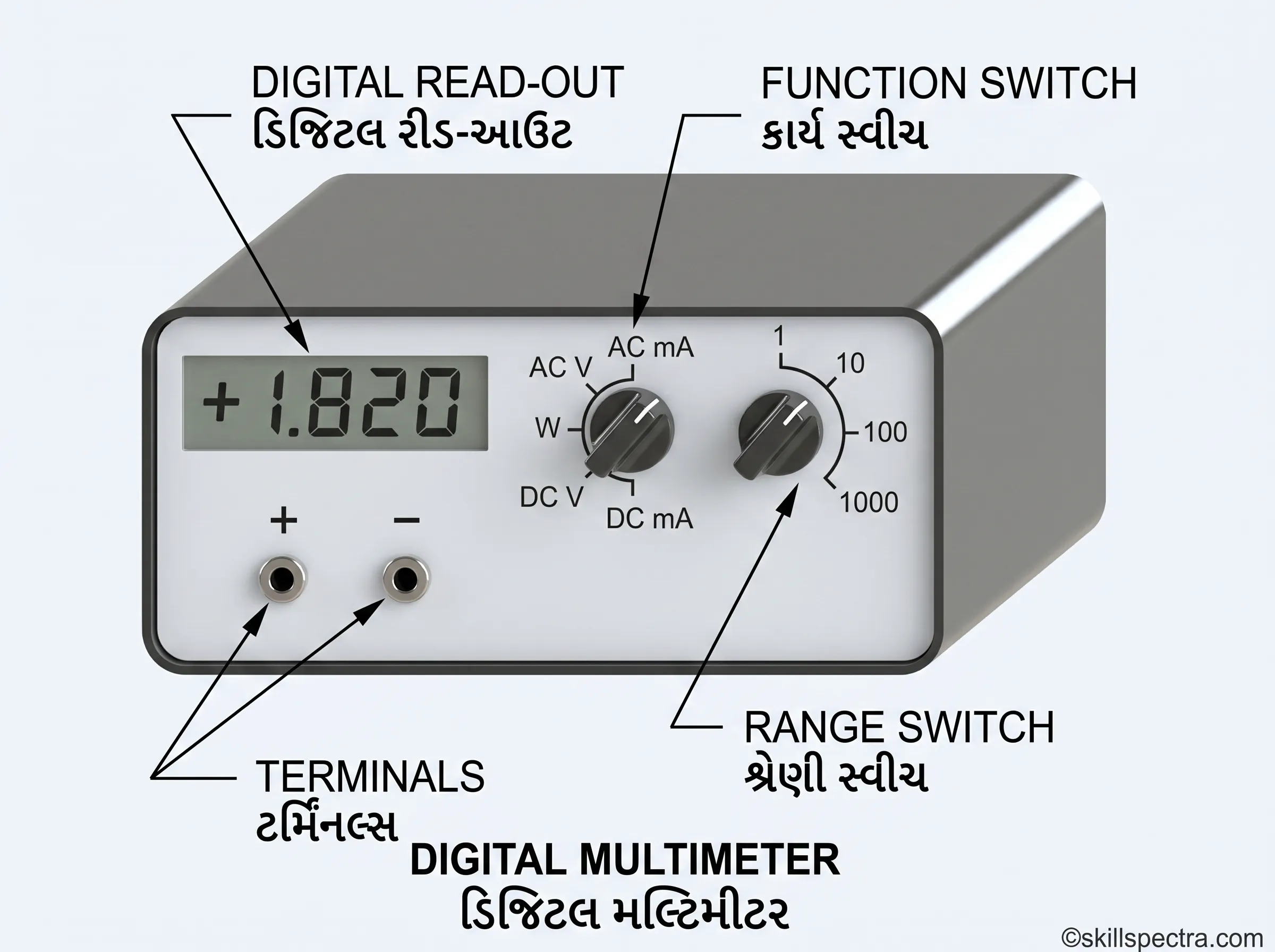

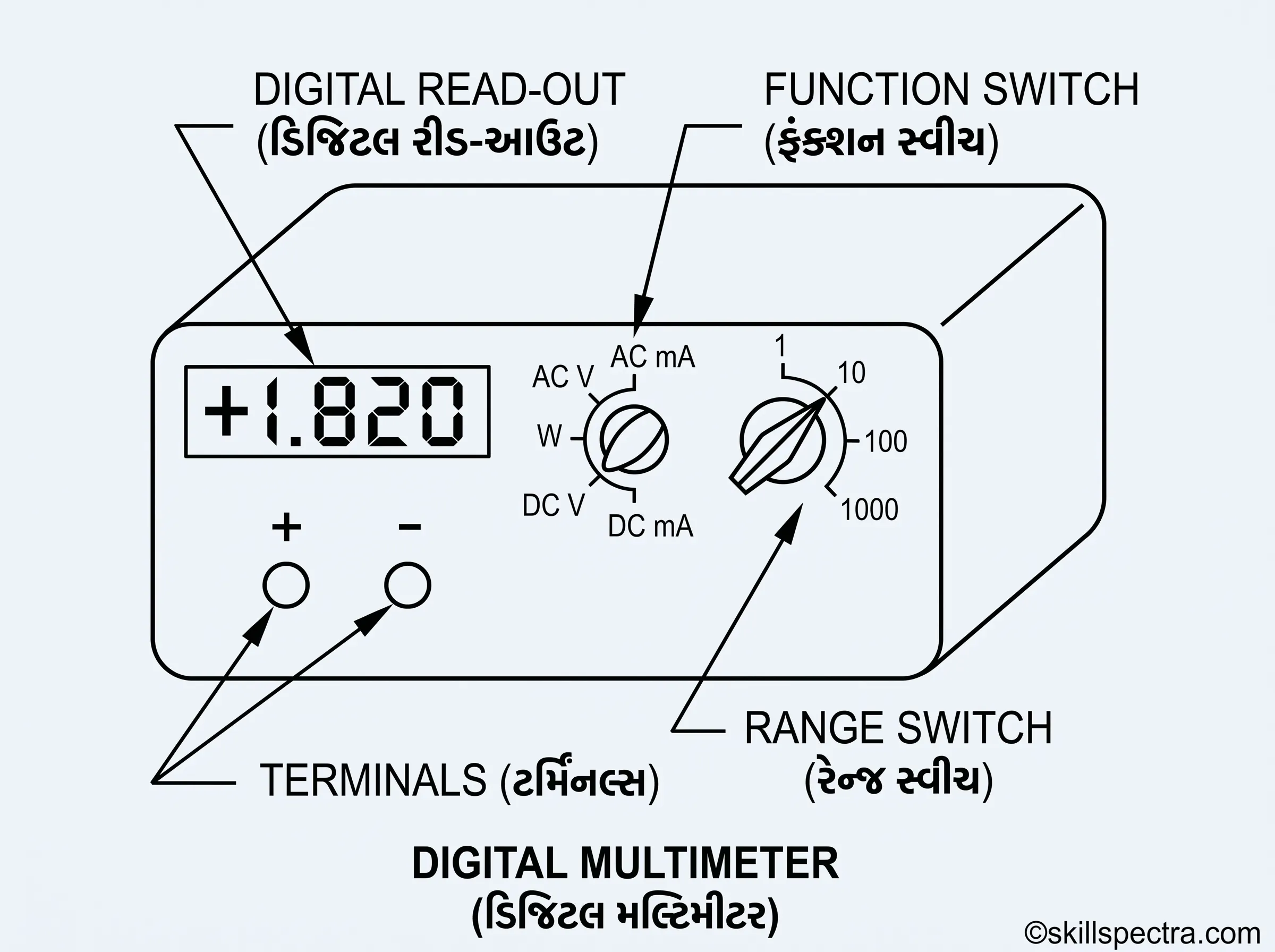

Digital Multimeter (DMM) 📱
Digital multimeter માં મીટરની મુવમેન્ટની જગ્યાએ Digital read-out હોય છે (Fig 4). આ ગણતરી માટે electronic calculators જેવી display વાપરે છે. તેમાં integrated circuits હોય છે. Digital multimeter માં front panel switching arrangement હોય છે. માપેલ કિંમત ચાર અંક (four digit number) માં યોગ્ય decimal point સાથે દેખાય છે. જ્યારે DC માપતા હોઈએ, ત્યારે કિંમતની ડાબી બાજુ + અથવા – ની નિશાની પણ જોવા મળે છે.
Keywords:
- Mechanic Diesel Multimeter Lesson
- Resistance Types in Gujarati
- Digital Multimeter working in Gujarati
- Automotive Electrical Symbols PDF
- VOM Meter explanation for students
- NSQF Level 4 Mechanic Diesel Theory
- Multimeter Zero Adjustment technique
Instructor Note: આ લેસન વિદ્યાર્થીઓને પ્રેક્ટિકલ લેબમાં મલ્ટિમીટર બતાવીને સમજાવવો જેથી તેઓ એનાલોગ અને ડિજિટલ વચ્ચેનો તફાવત સમજી શકે. 👨🏫✍️
📑 Keywords:
- Mechanic Diesel Electrical Notes Gujarati
- Basic types of electrical meters in Gujarati
- Ammeter Voltmeter Ohmmeter differences
- Simple Series and Parallel Circuit explained
- Automotive Multimeter guide Gujarati
- ITI Mechanic Diesel Related Theory Exercise 1.4.26
- Electrical Symbols in Automotive wiring
યાદ રાખો: હંમેશા સાચા મીટર અને યોગ્ય રેન્જની પસંદગી કરો જેથી સાધનોને નુકસાન ન થાય! 🛠️✅
