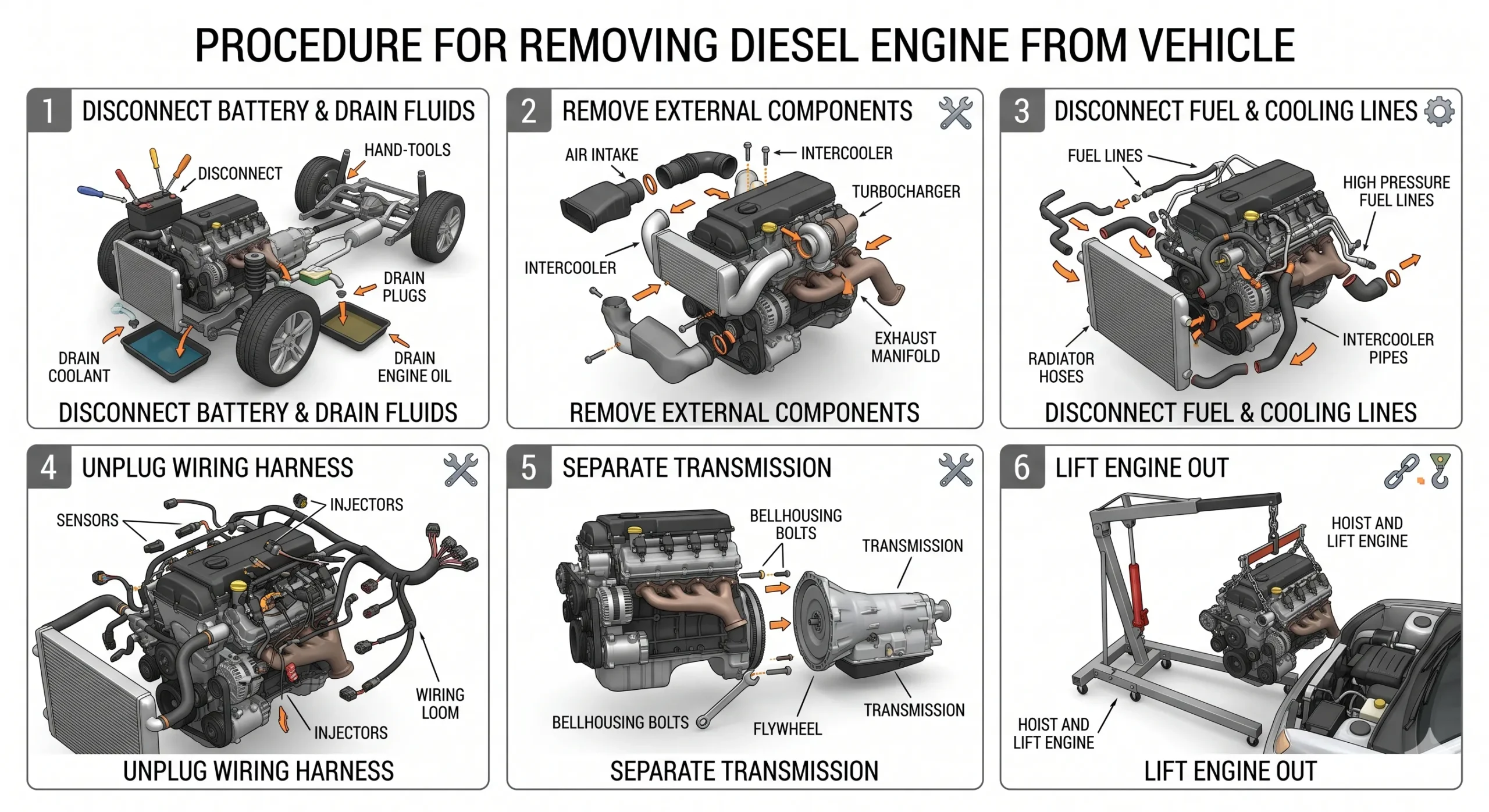

27 Procedure For Removing Diesel Engine From Vehicle

Automotive Mechanic Diesel: Diesel Engine Overview

Exercise 1.7.45: Procedure for Removing of Diesel Engine from the Vehicle

આ લેસનમાં આપણે શીખીશું કે વાહનમાંથી Diesel Engine ને સુરક્ષિત રીતે કેવી રીતે બહાર કાઢવું (Remove કરવું).

 Objective (હેતુ):

આ લેસનના અંતે તમે આ શીખી શકશો:

  • Vehicle માંથી Engine remove કરવાની સાચી પદ્ધતિ.

 Remove the Engine from the Vehicle (વાહનમાંથી એન્જિન હટાવવાની પ્રક્રિયા)

તમારે નીચે મુજબના Steps ફોલો કરવાના રહેશે:

  • Park the vehicle on a level surface: સૌથી પહેલા Vehicle ને એક લેવલવાળી (સપાટ) સપાટી પર પાર્ક કરો.
  • Choke all the four wheels with wooden blocks: ચારેય ટાયરની નીચે લાકડાના બ્લોક્સ (Wooden blocks) મૂકો જેથી ગાડી ખસે નહીં.
  • Unscrew the bonnet mountings: Bonnet ના માઉન્ટિંગ સ્ક્રૂ ખોલો અને તેને Grill ની સાથે જ બહાર કાઢી લો.
  • Disconnect the battery connections: Battery ના કનેક્શન કાઢી નાખો અને બેટરીને બહાર કાઢી લો.
  • Drain the radiator: Radiator માંથી બધું પાણી (Coolant) કાઢી નાખો.
  • Drain the engine oil: Engine oil ને પણ ડ્રેઇન (ખાલી) કરી લો.
  • Remove the air cleaner: Air cleaner ને એન્જિન પરથી હટાવી દો.
  • Remove the lower and upper hoses of the radiator: રેડિએટરના ઉપરના અને નીચેના Hoses (પાઇપ) કાઢી નાખો.
  • Remove the radiator mounting bolts: Radiator ને પકડી રાખતા Bolts અથવા Brackets ખોલો અને Radiator Core ને નુકસાન ન થાય તે રીતે તેને બહાર કાઢો.
  • Disconnect the wire connections: Starting motor, Generator/Alternator, Heater plugs, Oil pressure unit અને Dashboard instruments ના અન્ય તમામ ઈલેક્ટ્રિકલ વાયરિંગ ડિસ્કનેક્ટ કરો.
  • Remove the oil pipe to oil pressure gauge: જો હોય તો, Oil pressure gauge ની પાઇપ ડિસ્કનેક્ટ કરો.
  • Remove the exhaust pipe: Exhaust manifold માંથી Exhaust pipe ને અલગ કરો. (ધ્યાન રાખવું: પાઇપના હોલને કાર્ડબોર્ડથી ઢાંકી દો જેથી અંદર કચરો ન જાય).
  • Disconnect the fuel supply pipes: Feed pump, Filter connections અને Tank તરફ જતી Fuel return lines ને ડિસ્કનેક્ટ કરો.
  • Disconnect the oil and air pressure gauge connections: ઓઇલ અને એર પ્રેશર ગેજના કનેક્શન હટાવો.
  • Disconnect the temperature gauge connections: ટેમ્પરેચર ગેજના કનેક્શન દૂર કરો.
  • Disconnect the accelerator connections: એક્સિલરેટરના જોડાણો કાઢી નાખો.
  • Remove the accelerator control shaft: એક્સિલરેટર કંટ્રોલ શાફ્ટને હટાવો.
  • Disconnect the engine stop connections: એન્જિન સ્ટોપ કરવાના કનેક્શન ડિસ્કનેક્ટ કરો.
  • Remove the air compressor and its connections: Air compressor અને તેના કનેક્શન દૂર કરો.
  • Remove the clutch and gear linkages: ક્લચ અને ગિયરની લિન્કેજ (જોડાણો) હટાવો.

 Engine Lifting and Final Removal (એન્જિન લિફ્ટિંગની પ્રક્રિયા)

  • Disconnect the propeller shaft: Gearbox ના છેડેથી Propeller shaft ને ડિસ્કનેક્ટ કરો અને તેને Chassis પર સુરક્ષિત રીતે સપોર્ટ આપો.
  • Support the engine at the rear: એન્જિનના પાછળના ભાગમાં Wooden blocks વડે સપોર્ટ આપો.
  • Disconnect gearbox mounting bolts: Gearbox ના માઉન્ટિંગ બોલ્ટ્સ ખોલો અને Gearbox ને Flywheel housing થી અલગ કરો.
  • Remove the dip stick: ઓઇલ ચેક કરવાની Dip stick બહાર કાઢી લો.
  • Fit a suitable engine lifting bracket: એન્જિન ઉપાડવા માટે યોગ્ય Lifting bracket ફિટ કરો.
  • Align the left hook of the crane: ક્રેન (Crane) ના હૂકને એન્જિન લિફ્ટિંગ બ્રેકેટ સાથે બરાબર ગોઠવો (Align કરો).
  • Support the engine at the front: એન્જિનના આગળના ભાગમાં Wooden blocks વડે સપોર્ટ આપો.
  • Remove the engine’s mounting brackets: એન્જિનને બોડી સાથે જોડી રાખતા Mounting brackets, Bolts અને Nuts દૂર કરો.
  • Attach the engine lifting bracket to the engine hoist: આકૃતિ (Fig 1) માં દર્શાવ્યા મુજબ Hoist સાથે એન્જિન જોડો.
  • Lift the engine slightly: એન્જિનને ધીમેથી થોડું ઉપર ઉઠાવો.
  • Pull the engine forward: જ્યાં સુધી એન્જિન Gearbox સાઇડથી બહાર ન આવી જાય ત્યાં સુધી તેને આગળની તરફ ખેંચો.
  • Lift the engine: હવે એન્જિનને આખું લિફ્ટ કરો. (ધ્યાન રાખવું: એન્જિન હચમચવું કે ઝટકા ન લાગવા જોઈએ (Avoid oscillations and jerks). તે વાહનના કોઈ ભાગ સાથે અથડાવવું જોઈએ નહીં).
  • Place it on a workbench/engine stand: એન્જિનને યોગ્ય Workbench અથવા Engine stand પર મૂકો. જો જમીન પર મૂકવું હોય, તો આગળ અને પાછળના બ્રેકેટમાં પૂરતો સપોર્ટ આપો જેથી Oil Sump જમીન પર ટેકાય નહીં.



Diagram Reference

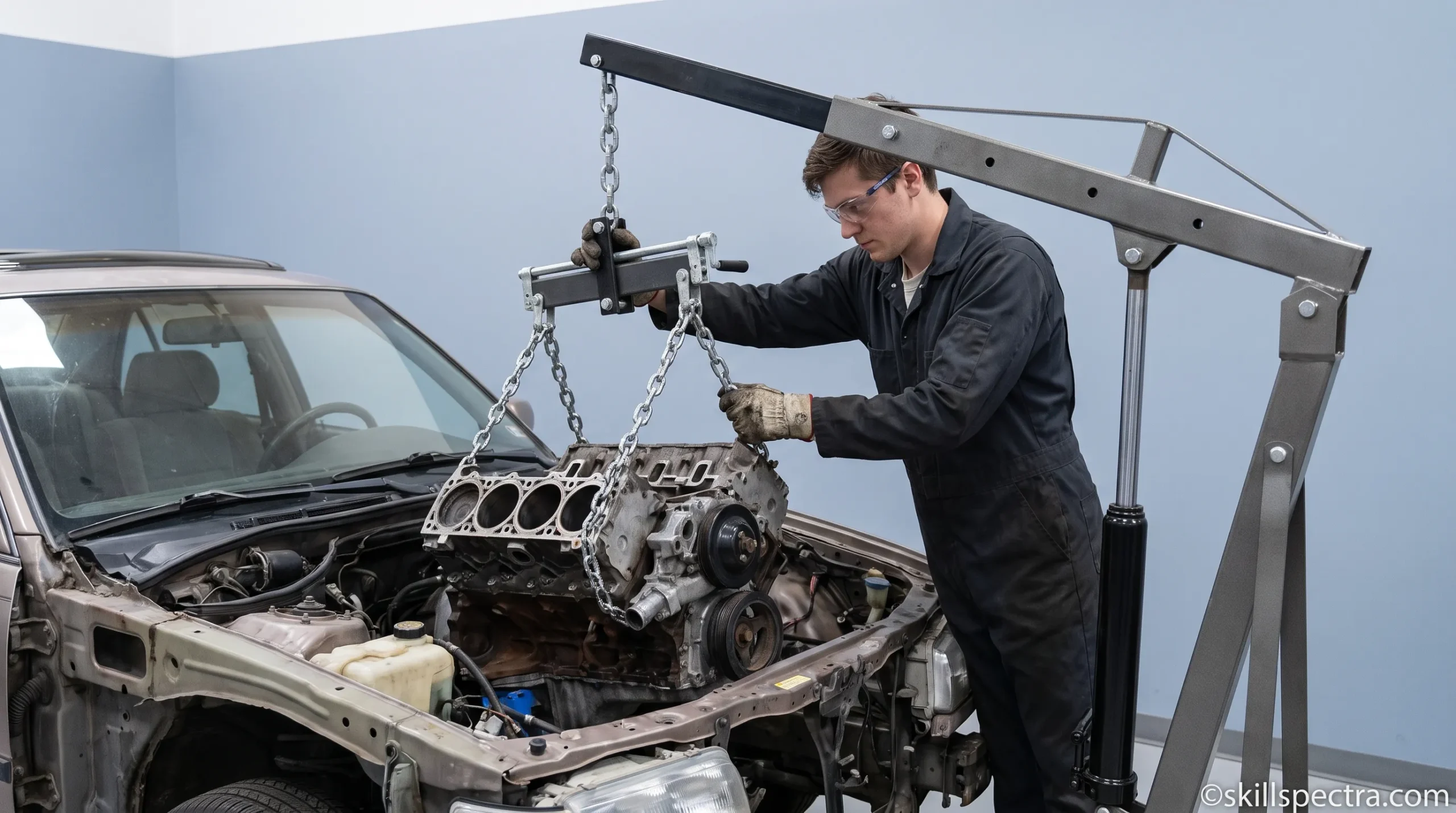

(નોંધ: ઉપરની આકૃતિમાં મિકેનિક કઈ રીતે એન્જિન હોઈસ્ટ (Engine Hoist) નો ઉપયોગ કરીને કારમાંથી એન્જિન બહાર કાઢી રહ્યો છે તે જોઈ શકાય છે.)
