🛠️ Automotive Mechanic Diesel: Measuring and Marking Practice

Jenny Calipers જેની કેલીપર્સ 📐

Objectives (ઉદ્દેશ્યો): આ લેસનના અંતે તમે આ બાબતો શીખી શકશો:

• Jenny calipers ના constructional features (બનાવટની વિશેષતાઓ) જણાવવી.
• Jenny calipers ના types (પ્રકારો) ના નામ આપવા.
• Jenny calipers ના uses (ઉપયોગો) જણાવવા.

Introduction:

Jenny calipers નો ઉપયોગ marking and layout work માટે કરવામાં આવે છે. આ કેલીપર્સને hermaphrodite calipers, odd leg calipers, અને leg and point calipers તરીકે પણ ઓળખવામાં આવે છે. Jenny calipers માં એક પગ (leg) adjustable divider point સાથે હોય છે, જ્યારે બીજો પગ bent leg (વળેલો) હોય છે. આ બંને legs ને સાથે જોડીને એક firm joint બનાવવામાં આવે છે.

Uses (ઉપયોગો):

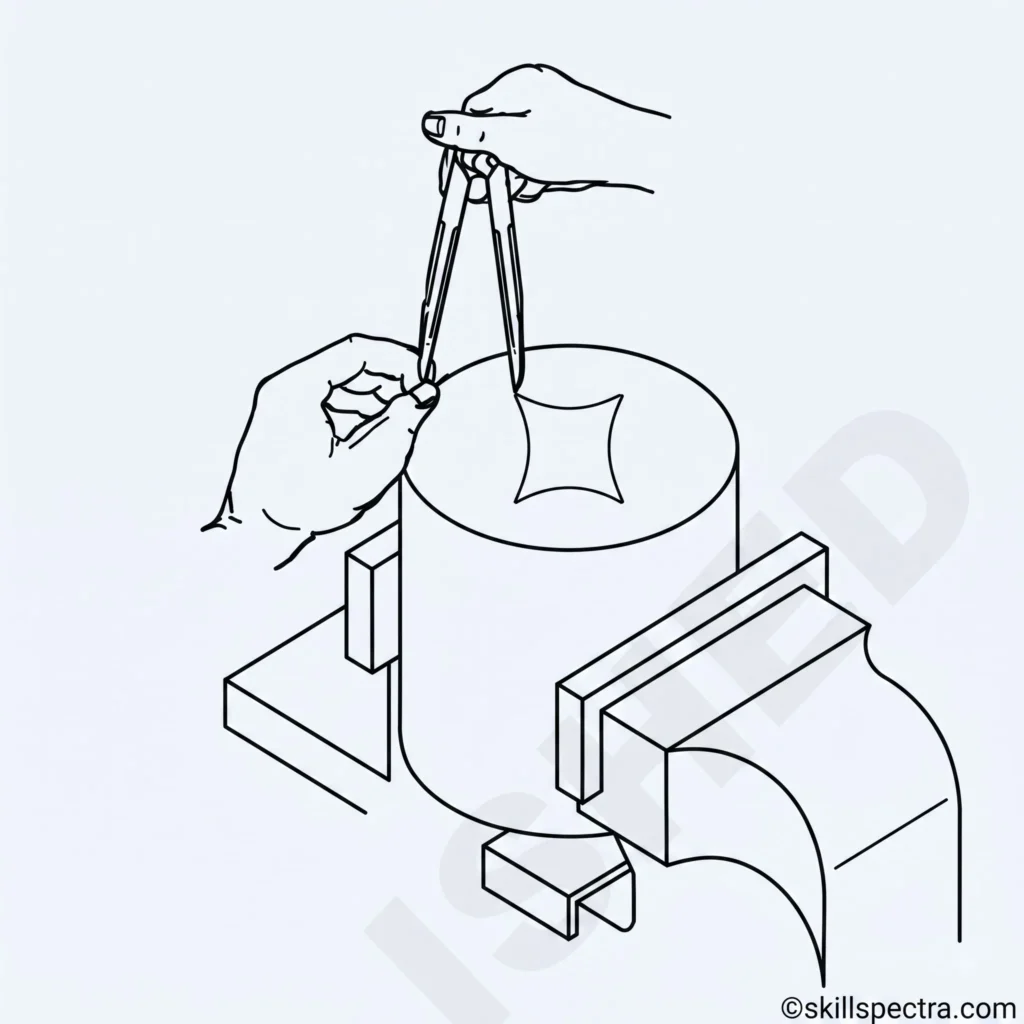

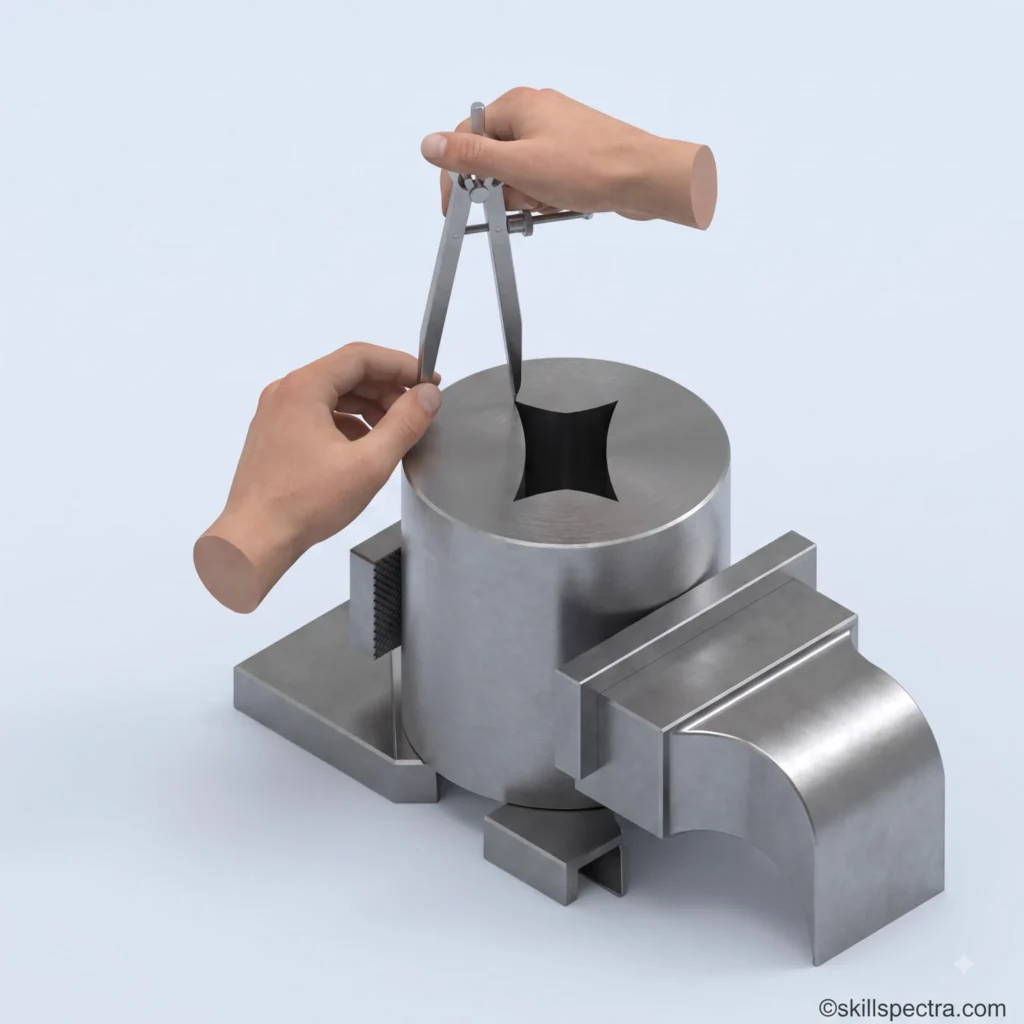

• Jenny calipers નો ઉપયોગ lines માર્ક કરવા માટે, inside અને outside edges ને સમાંતર (parallel) લાઈનો દોરવા માટે અને round bars (ગોળ સળિયા) ના સેન્ટર શોધવા માટે થાય છે.
• આ કેલીપર્સ સામાન્ય રીતે bent leg અથવા heel સાથે ઉપલબ્ધ હોય છે.

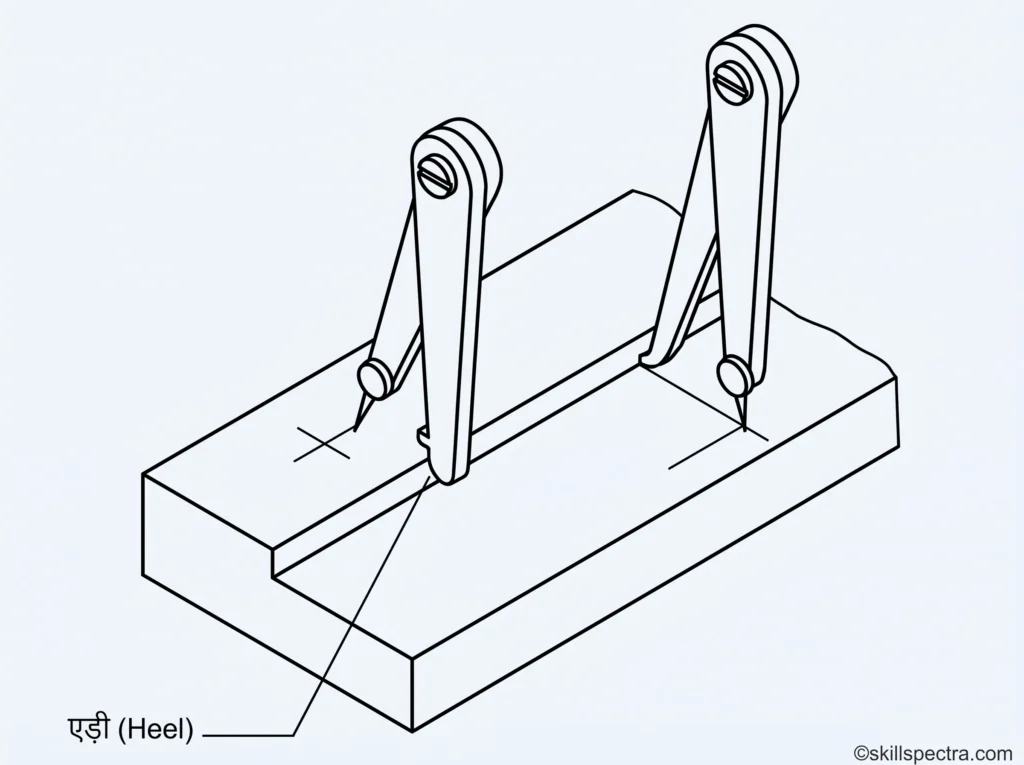

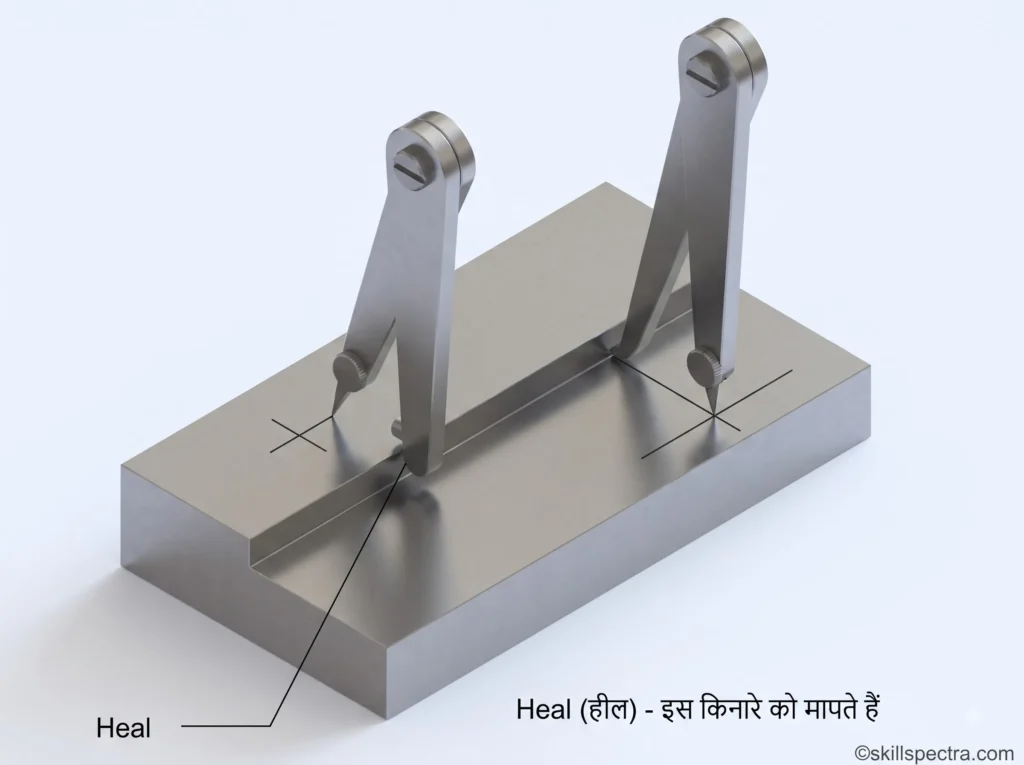

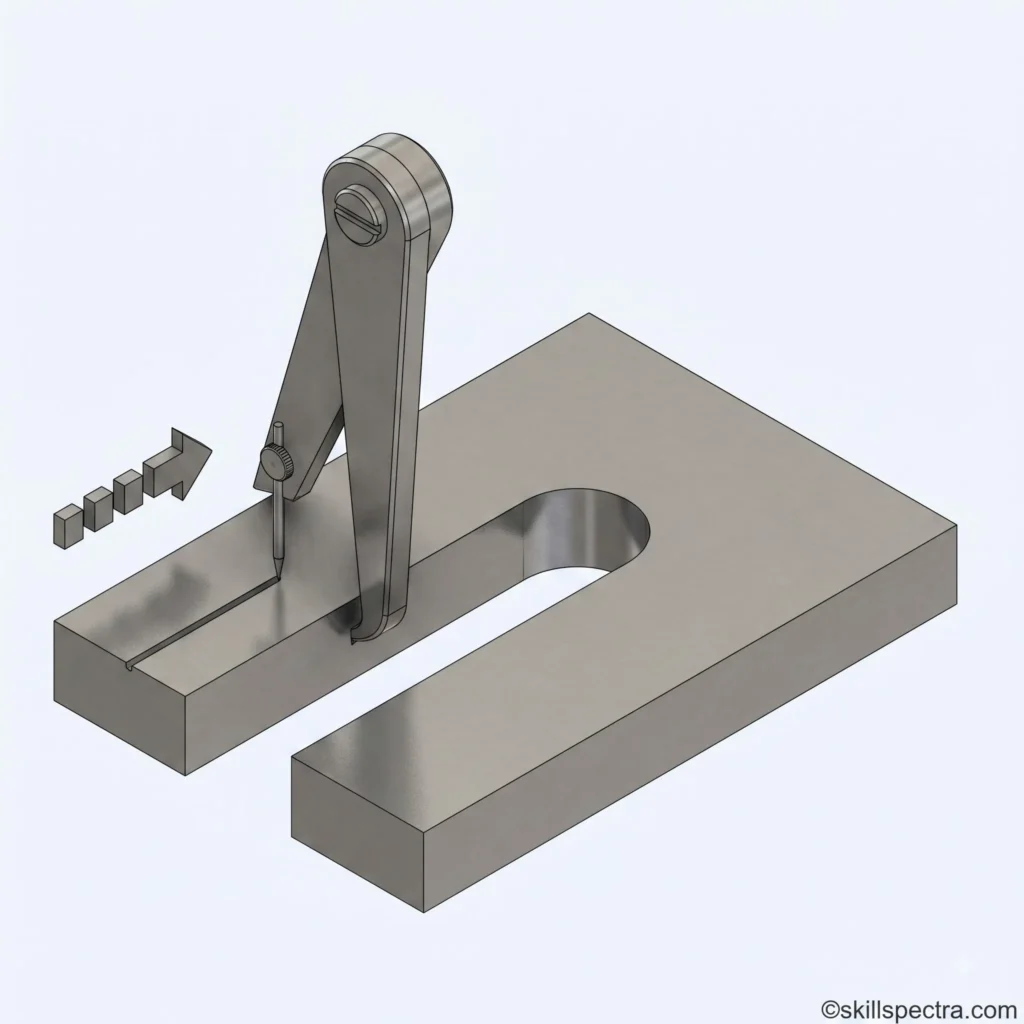

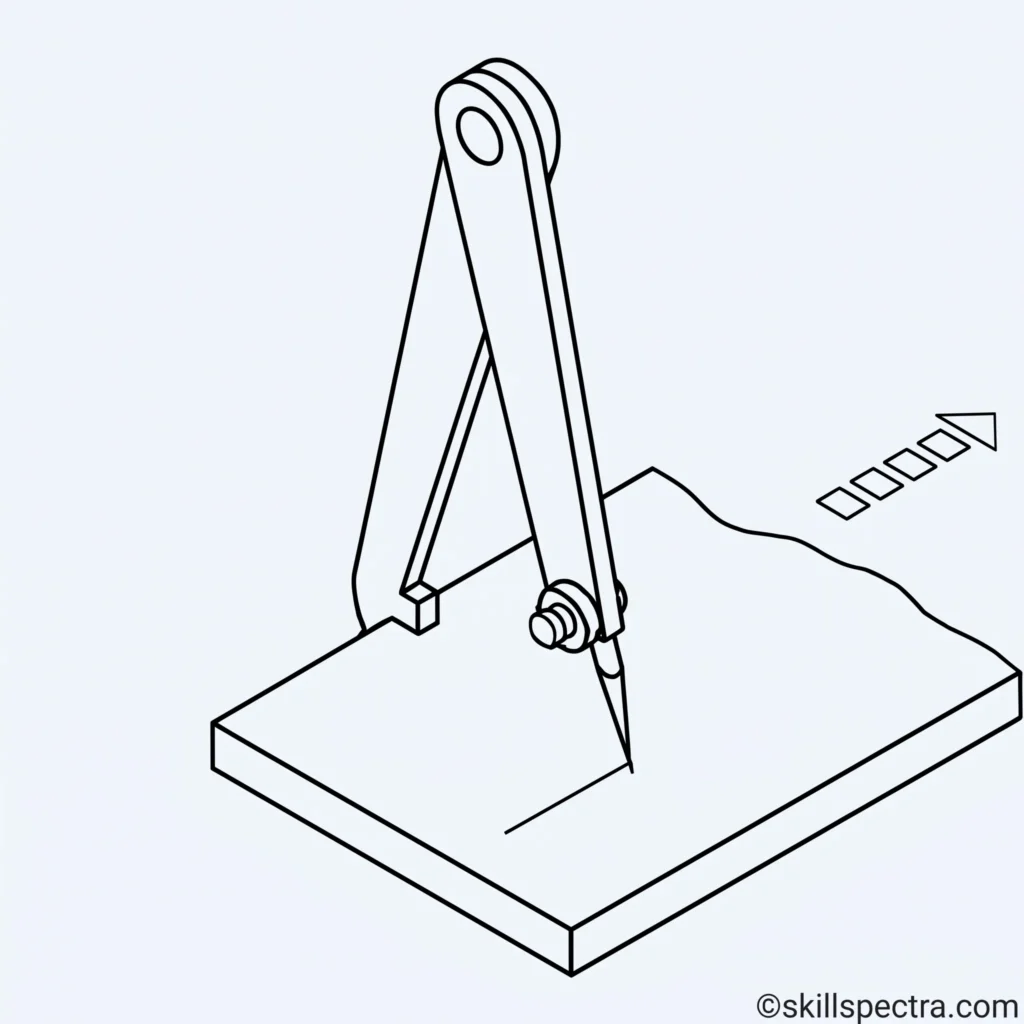

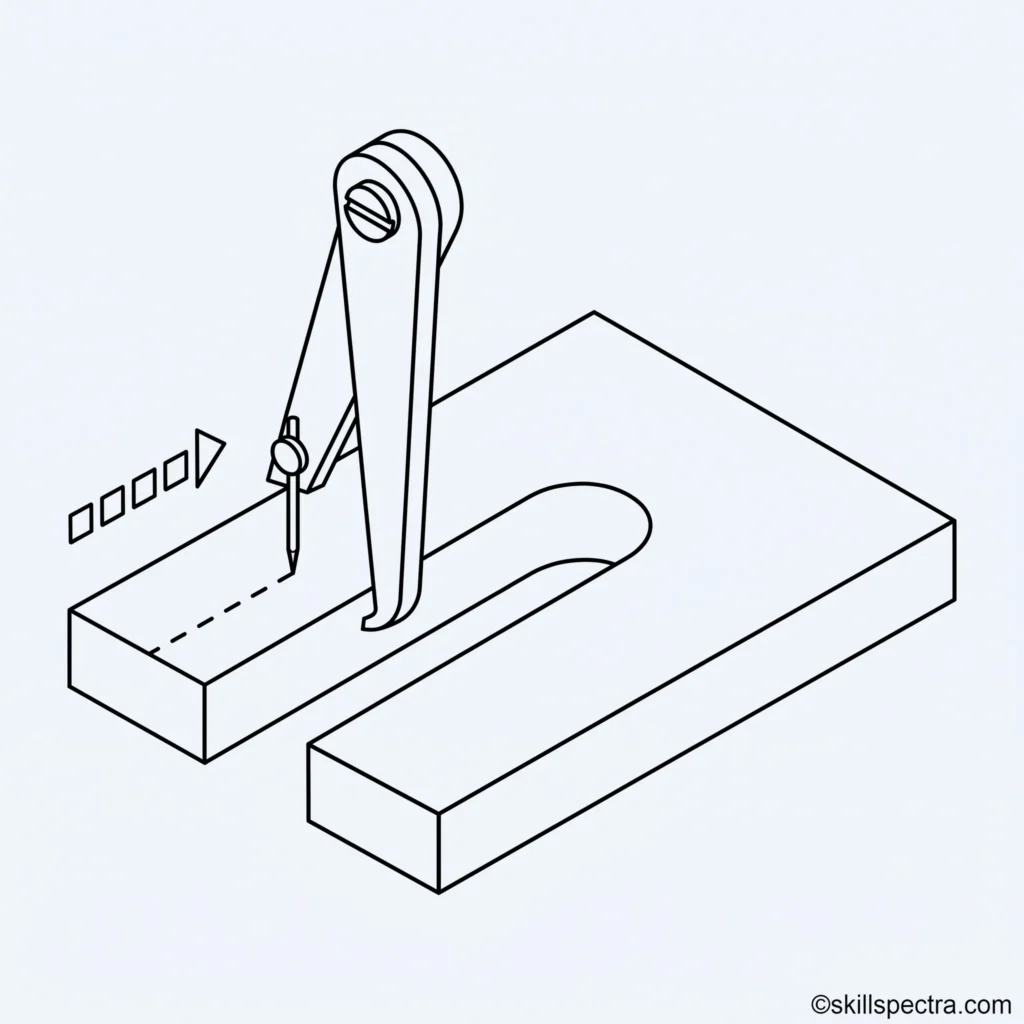

• Ordinary bent legs વાળા કેલીપર્સ નો ઉપયોગ inside edge ને સમાંતર લાઈનો દોરવા માટે થાય છે, અને heel type નો ઉપયોગ outer edges (બહારની ધાર) ને સમાંતર લાઈનો દોરવા માટે થાય છે.

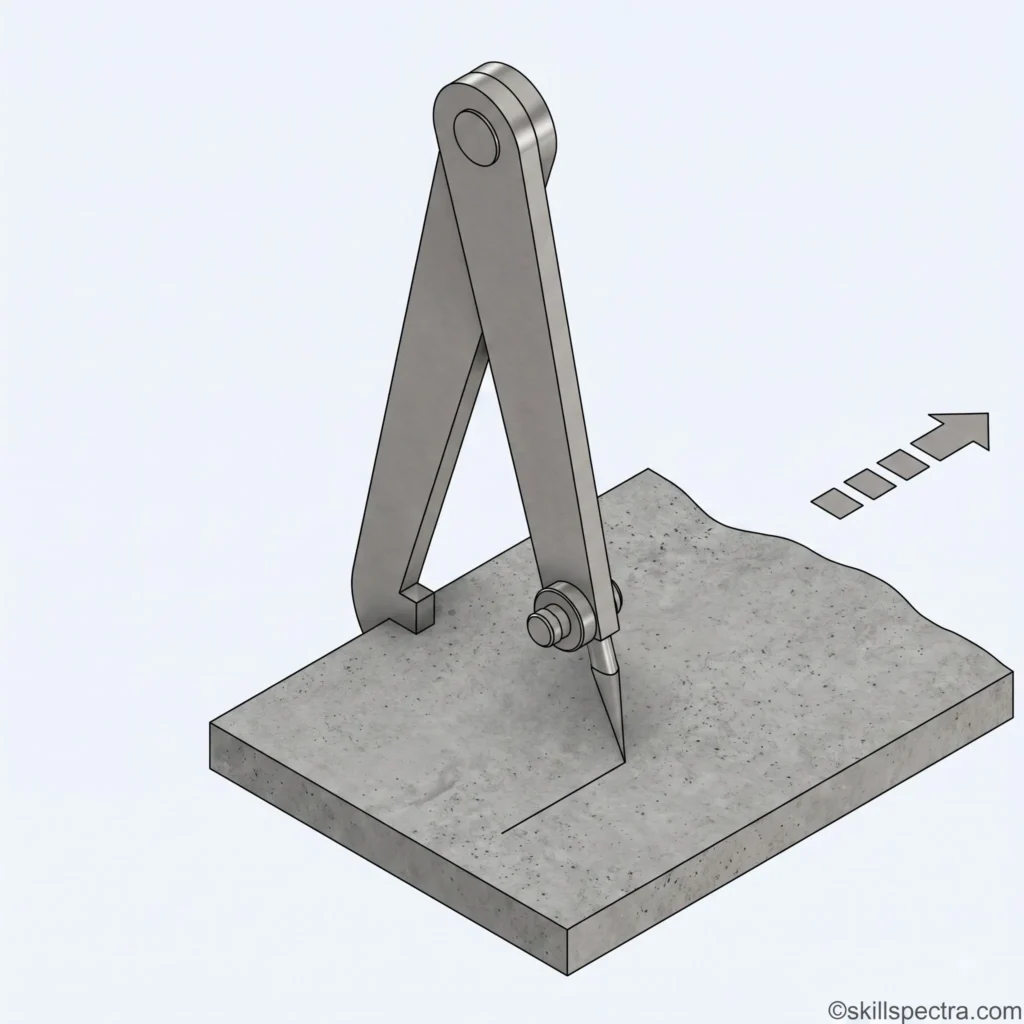

• Scribing lines (લાઈનો દોરતી) વખતે Jenny calipers ને સહેજ inclined (નમેલા) રાખવા જોઈએ.







Jenny calipers નો ઉપયોગ curved edges (વળાંકવાળી ધાર) ની સાથે લાઈનો દોરવા માટે પણ થઈ શકે છે. જ્યારે dimensions સેટ કરતા હોઈએ, ત્યારે બંને legs ની લંબાઈ સમાન હોવી જોઈએ.

Accurate Setting:

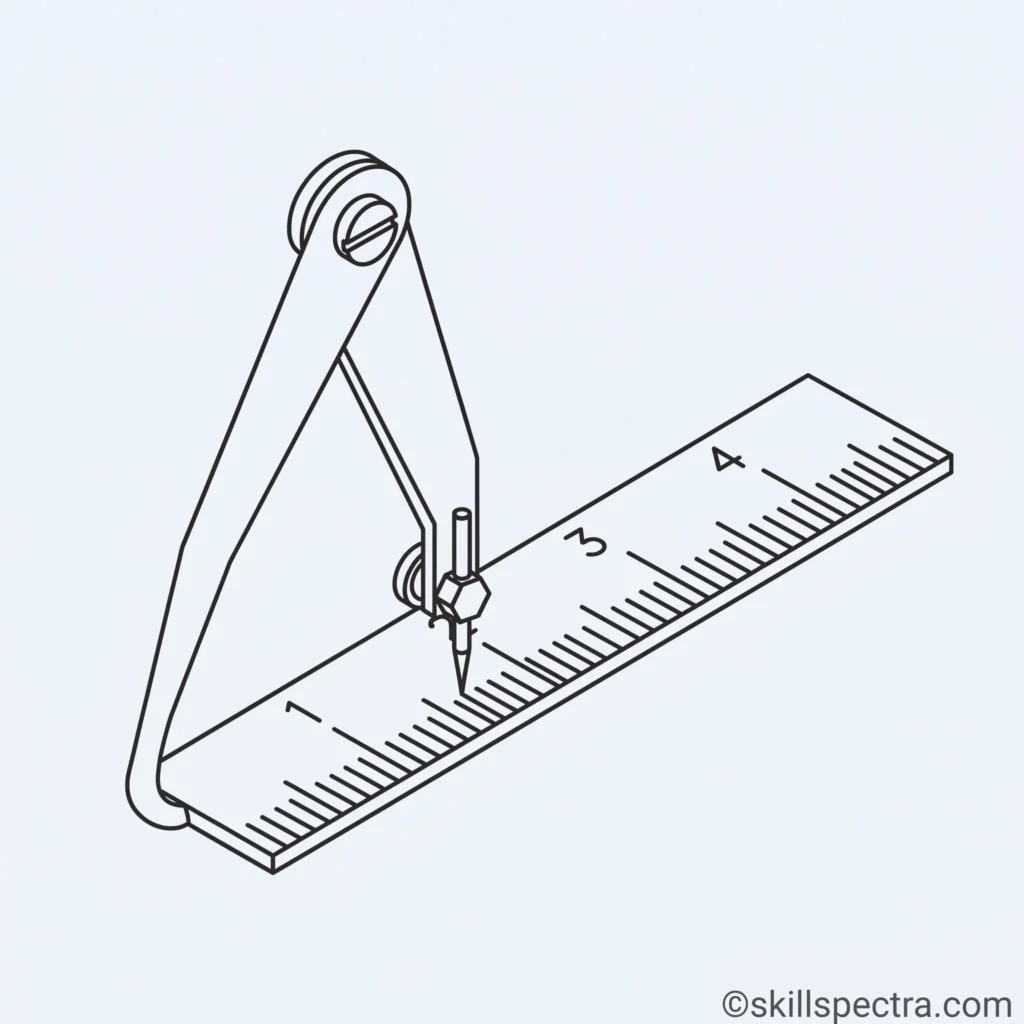

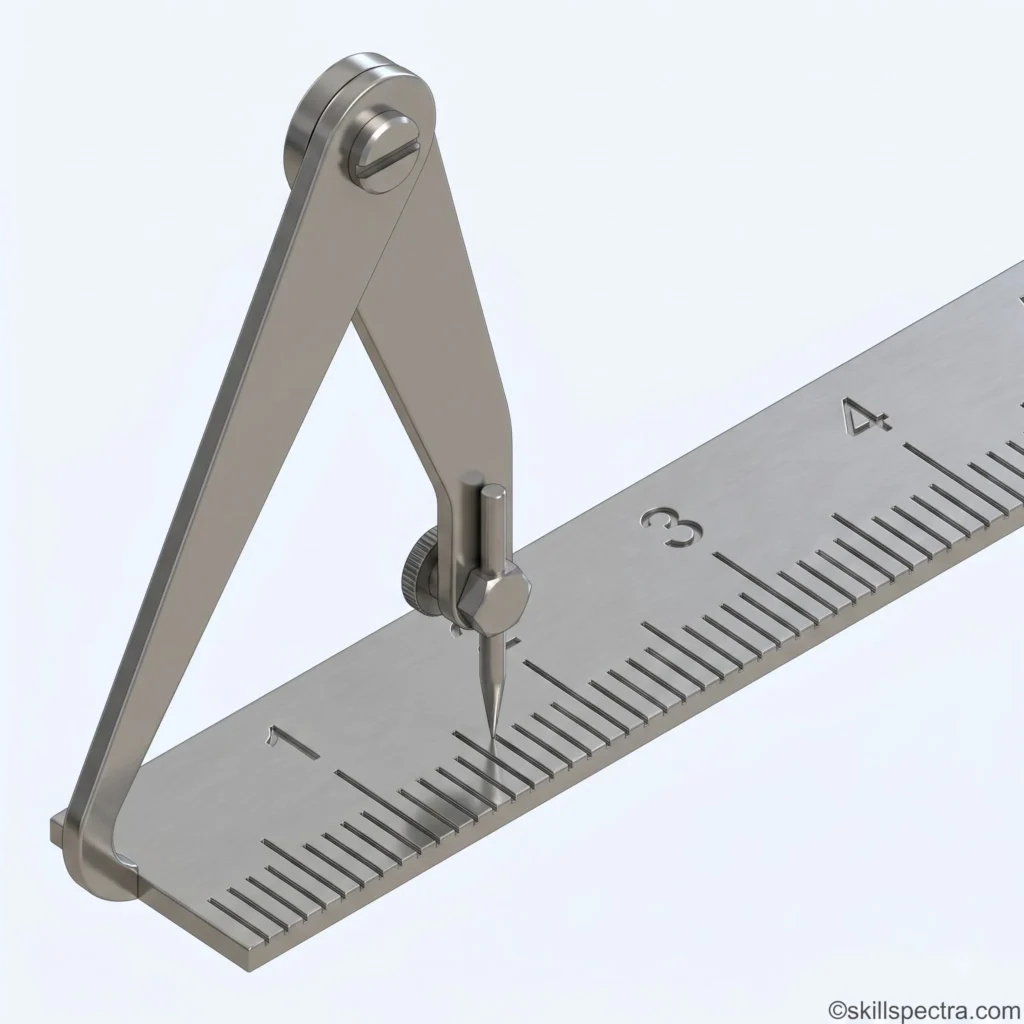

ચોક્કસ સેટિંગ માટે, જ્યારે jenny caliper ના point ને graduation (માપપટ્ટીના કાપા) પર મૂકવામાં આવે, ત્યારે તે ‘click’ થવો જોઈએ.
