🛠️ Automotive Mechanic Diesel: Diesel Engine Components – Flywheel & Vibration Damper
નમસ્તે વિદ્યાર્થીમિત્રો! આજે આપણે Diesel Engine ના બે સૌથી મહત્વના ભાગો Flywheel અને Vibration Damper વિશે વિગતવાર શીખીશું. આ લેસન ITI Mechanic Diesel ના વિદ્યાર્થીઓ માટે ખૂબ જ ઉપયોગી છે.
⚙️ Flywheel (ફ્લાયવ્હીલ)
🎯 Objectives (ઉદ્દેશ્યો):
આ લેસનના અંતે તમે આ બાબતો શીખી શકશો:
- Flywheel નું કાર્ય (function) જણાવવું.
- Flywheel ની બનાવટ (construction) સમજાવવી.
🚀 Function of Flywheel (ફ્લાયવ્હીલનું કાર્ય)
Flywheel એ એન્જિનનો એક મહત્વનો ભાગ છે. જ્યારે એન્જિનમાં power stroke ચાલે છે, ત્યારે Flywheel વધારાની energy ને સ્ટોર (સંગ્રહ) કરે છે. ત્યારબાદ, આ એનર્જીનો ઉપયોગ idling strokes (એટલે કે suction, compression અને exhaust) દરમિયાન Crankshaft ને ફેરવવા માટે કરવામાં આવે છે. ઘણા એન્જિનમાં Flywheel એ clutch એસેમ્બલી માટે માઉન્ટિંગ સરફેસ (mounting surface) તરીકે પણ કાર્ય કરે છે.

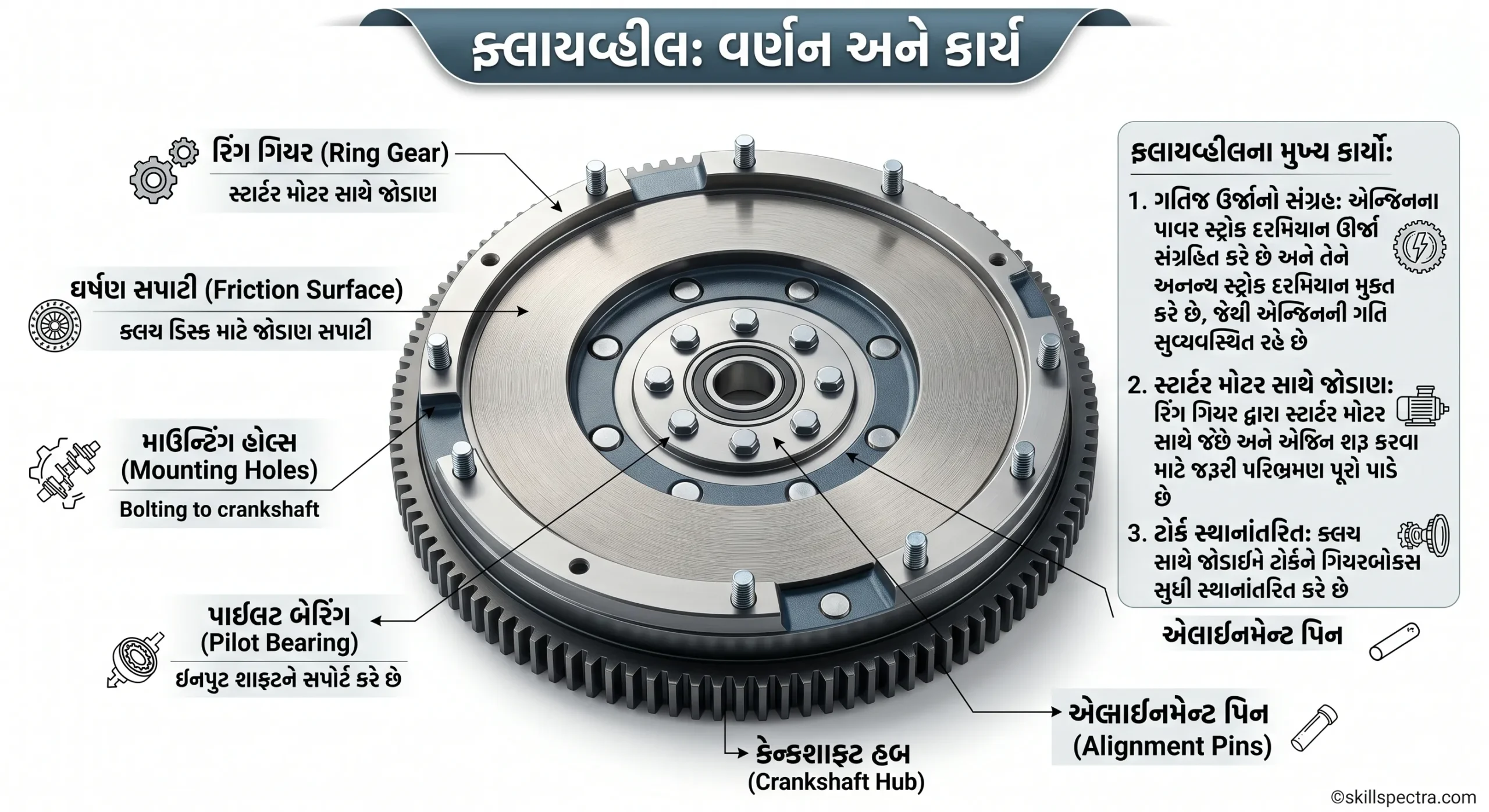

🏗️ Construction (બનાવટ)
Flywheel (Fig 1) ને Crankshaft ના પાછળના છેડે (rear end) bolts (4) દ્વારા મજબૂત રીતે જોડવામાં આવે છે. Flywheel ની ઉપર એક મોટી ring gear (3) ફિટ કરેલી હોય છે. જ્યારે આપણે ગાડી start કરીએ છીએ, ત્યારે starter motor નું gear આ ring gear સાથે જોડાઈને Flywheel (2) ને ફેરવે છે, જેનાથી એન્જિન crank થાય છે. જ્યારે ગાડીમાં automatic transmission હોય, ત્યારે Flywheel ની જગ્યાએ torque converter assembly નો ઉપયોગ થાય છે. Flywheel ની સાઈઝ અને તેની બનાવટ એન્જિનના cylinders ની સંખ્યા અને એન્જિનની ડિઝાઇન પર આધાર રાખે છે.
📏 Timing marks of the flywheel (ફ્લાયવ્હીલના ટાઇમિંગ માર્કસ)
દરેક એન્જિનમાં rotating member પર timing marks (Fig 2) આપવામાં આવે છે. ફ્લાયવ્હીલના ગોળાકાર ભાગ (circumference) પર ટાઇમિંગ માર્ક (1) પંચ કરેલો હોય છે. ફ્લાયવ્હીલ હાઉસિંગ (3) અથવા ટાઇમિંગ કવર પર એક સ્થિર pointer (2) હોય છે. જ્યારે pointer (2) ફ્લાયવ્હીલ માર્ક (1) સાથે એક લાઈનમાં આવે, ત્યારે timing એડજસ્ટ કરવામાં આવે છે. આ સમયે distributor contact બરાબર ઓપન થવા જોઈએ.
🔕 Vibration Damper (વાઇબ્રેશન ડેમ્પર)
🎯 Objectives (ઉદ્દેશ્યો):
- Vibration damper ના કાર્ય વિશે જણાવવું.
- Vibration damper ની બનાવટ સમજવી.
🛠️ Vibration Damper ની વિગતો
Vibration dampers ને હંમેશા Crankshaft ના આગળના છેડે (front end) ફિટ કરવામાં આવે છે. Main Function: Vibration damper નું મુખ્ય કાર્ય Crankshaft માં ઉત્પન્ન થતા torsional vibrations (મરોડવાળા કંપનો) અને stress ને ઘટાડવાનું છે. તે Flywheel ના વજનને સંતુલિત કરવામાં અને Crankshaft ની લાઈફ (આયુષ્ય) વધારવામાં મદદ કરે છે.
🧪 Types and Construction (પ્રકારો અને બનાવટ)
મુખ્યત્વે બે પ્રકારના vibration dampers વપરાય છે:
1. Rubber floating type (રબર ફ્લોટિંગ ટાઇપ)
આ ડેમ્પર (Fig 1) બે ભાગમાં બનેલું હોય છે: એક નાની inertia ring અથવા damper flywheel (1) અને એક pulley (2). આ બંને ભાગોને એકબીજા સાથે rubber insert (3) દ્વારા જોડવામાં (bond) આવે છે. જ્યારે Crankshaft ની સ્પીડ વધે કે ઘટે, ત્યારે damper flywheel એક ખેંચાણ (dragging effect) પેદા કરે છે. આ અસર રબરના ઇન્સર્ટને સહેજ વાળે છે (flexes), જેના કારણે pulley અને crankshaft એક સરખી ગતિએ ફરે છે. આ પ્રક્રિયાથી Crankshaft ના ધ્રુજારી (torsional vibrations) શોષાઈ જાય છે.
2. Clutch and rubber bush dampers (ક્લચ અને રબર બુશ ડેમ્પર્સ)
આ પ્રકારમાં (Fig 2), damper (1) અને pulley (2) ની વચ્ચે બે friction facings (3) આપવામાં આવે છે. Damper (1) અને pulley (2) વચ્ચેના ઘર્ષણને કંટ્રોલ કરવા માટે એક spring (4) અને plate (5) નો ઉપયોગ કરવામાં આવે છે.
🗝️ Keywords:
- Diesel Engine Components Gujarati
- Flywheel function and construction
- What is Vibration Damper in engine
- Automotive Mechanic Diesel Tutorial
- Crankshaft and Flywheel relation
- Mechanic Diesel ITI Notes Gujarati
- Torsional Vibrations in Engines
- Engine Timing Marks explanation
💡 Instructor Tip: વિદ્યાર્થીઓને આ ભાગો સમજાવતી વખતે લેસનમાં આપેલ આકૃતિઓ (Fig 1 & Fig 2) ખાસ બતાવવી જેથી તેમને Ring gear અને Timing marks ની પોઝિશન સમજાય.
