🛠️ Automotive Mechanic Diesel: Uses of Hoists, Jacks, and Stands 🚗

આ લેસન Automotive Mechanic Diesel ના અભ્યાસક્રમ (Exercise 1.6.39 – 41) મુજબ તૈયાર કરવામાં આવ્યું છે. આમાં ગાડીઓને ઊંચકવા અને સર્વિસ કરવા માટે વપરાતા સાધનોની વિગતવાર માહિતી આપવામાં આવી છે.

🎯 Objectives: (આ લેસન ના અંતે તમે શીખશો)

• Vehicle hoists ના કાર્યો (functions) જણાવવા.
• Engine hoists ના કાર્યો સમજવા.
• Jacks નો ઉપયોગ અને તેના પ્રકારો જણાવવા.
• Axle stand ના કાર્યો વિશે માહિતી મેળવવી.

🔧 Introduction to Lifting Equipments

Modern automobile service stations માં વાહનોને ઊંચકવા માટે વિવિધ પ્રકારના equipments વપરાય છે, જે નીચે મુજબ છે:

1. Single post hydraulic car hoist
2. Two post car hoist
3. Four post car hoist
4. Engine hoist
5. Jacks
6. Stands

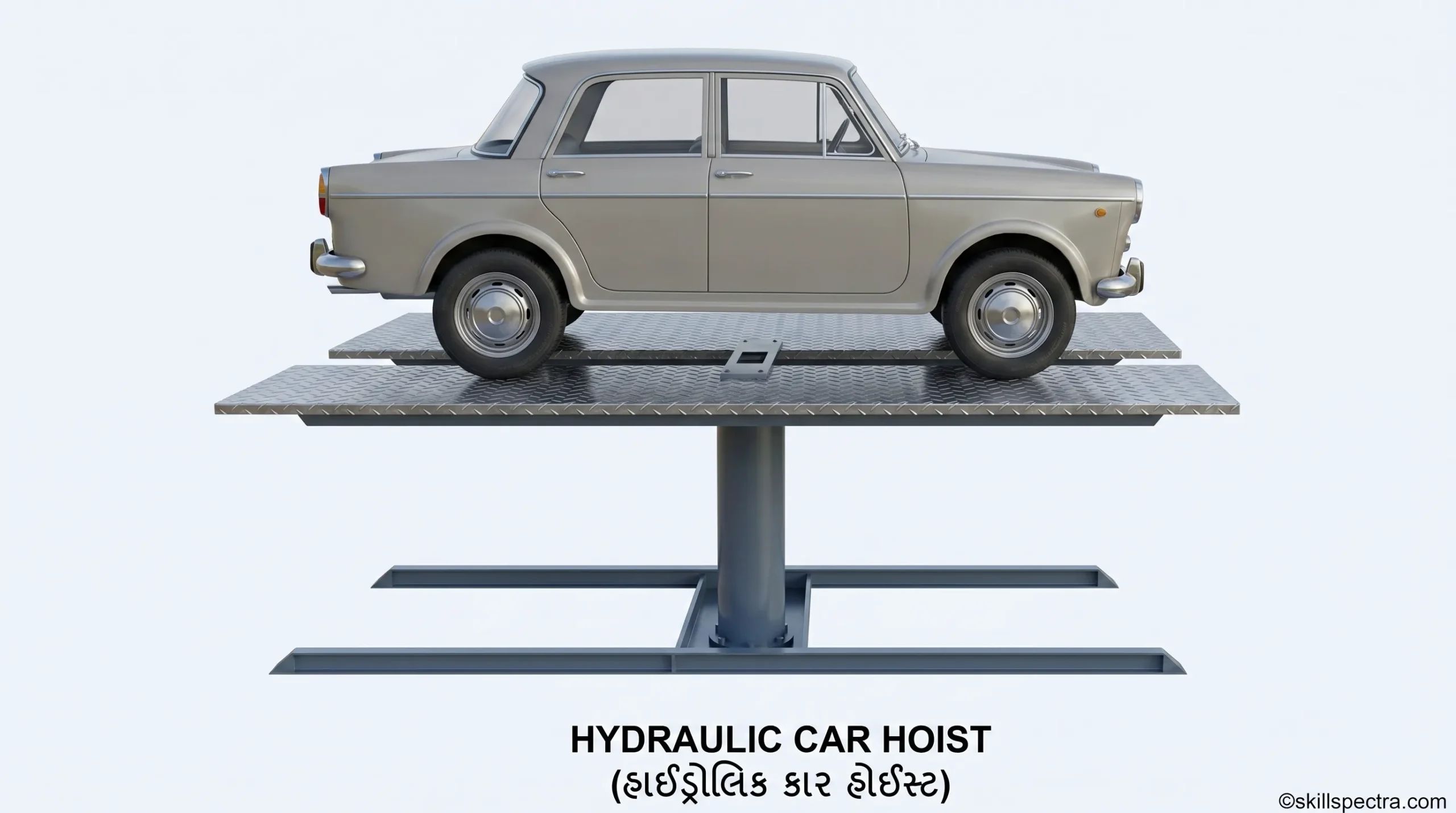

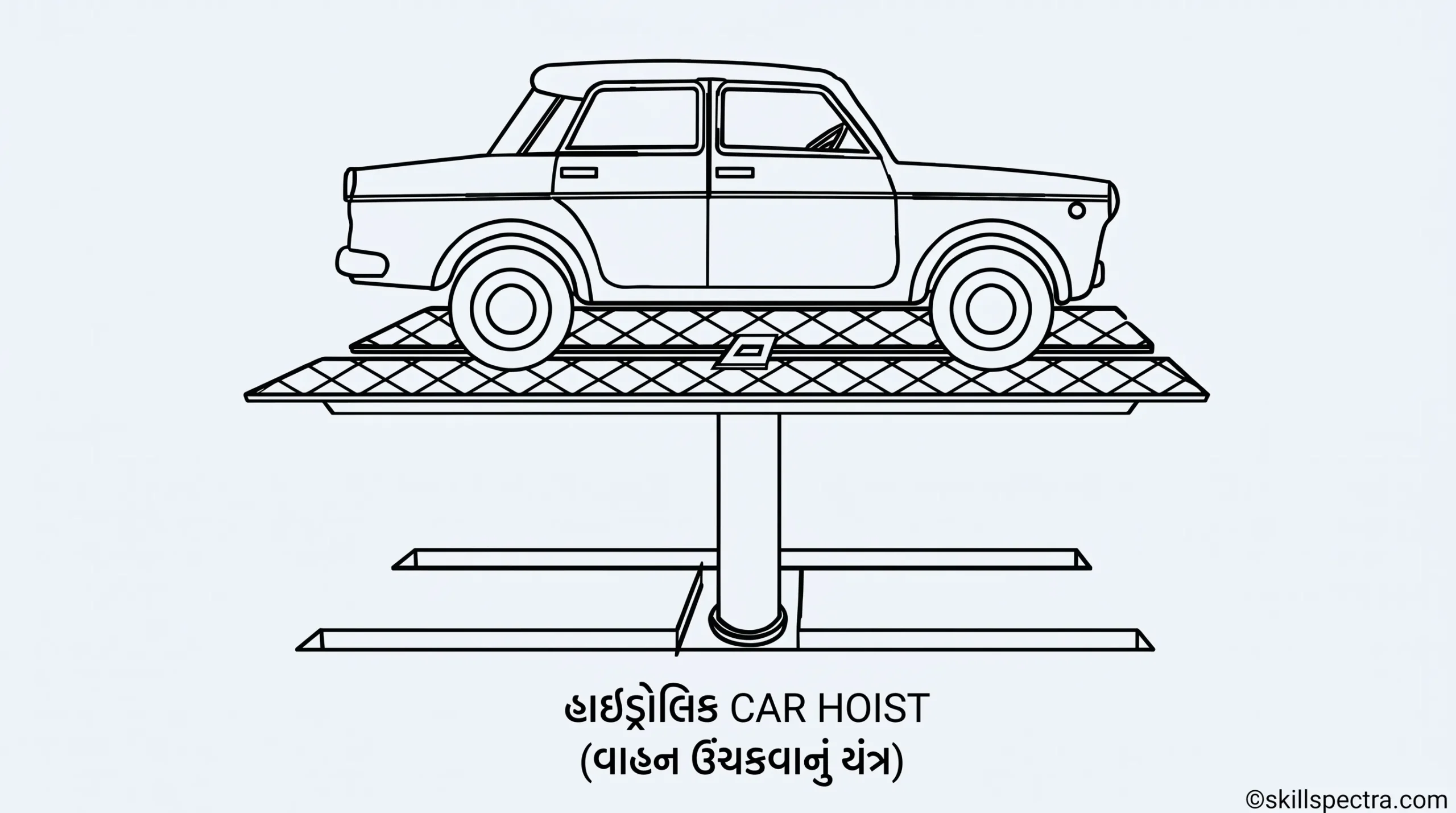

🏗️ 1. Single post hydraulic car hoist (Fig 1)

આ hoist નો ઉપયોગ servicing અને repair ના કામને સરળ (convenient) બનાવવા માટે થાય છે.

• તેને dependable અને trouble-free performance માટે બનાવવામાં આવ્યું છે જેથી safe operation થઈ શકે.
• આનો post (થાંભલો) high-grade steel માંથી બનેલો હોય છે.
• આ hoists ખાસ કરીને water wash દરમિયાન થતા ઘસારા અને નુકસાન સામે ટકી રહે તે રીતે design કરવામાં આવ્યા છે.
• Capacity: આ Single post type hoist 6 tones સુધીના વાહનો માટે યોગ્ય છે. 🚛

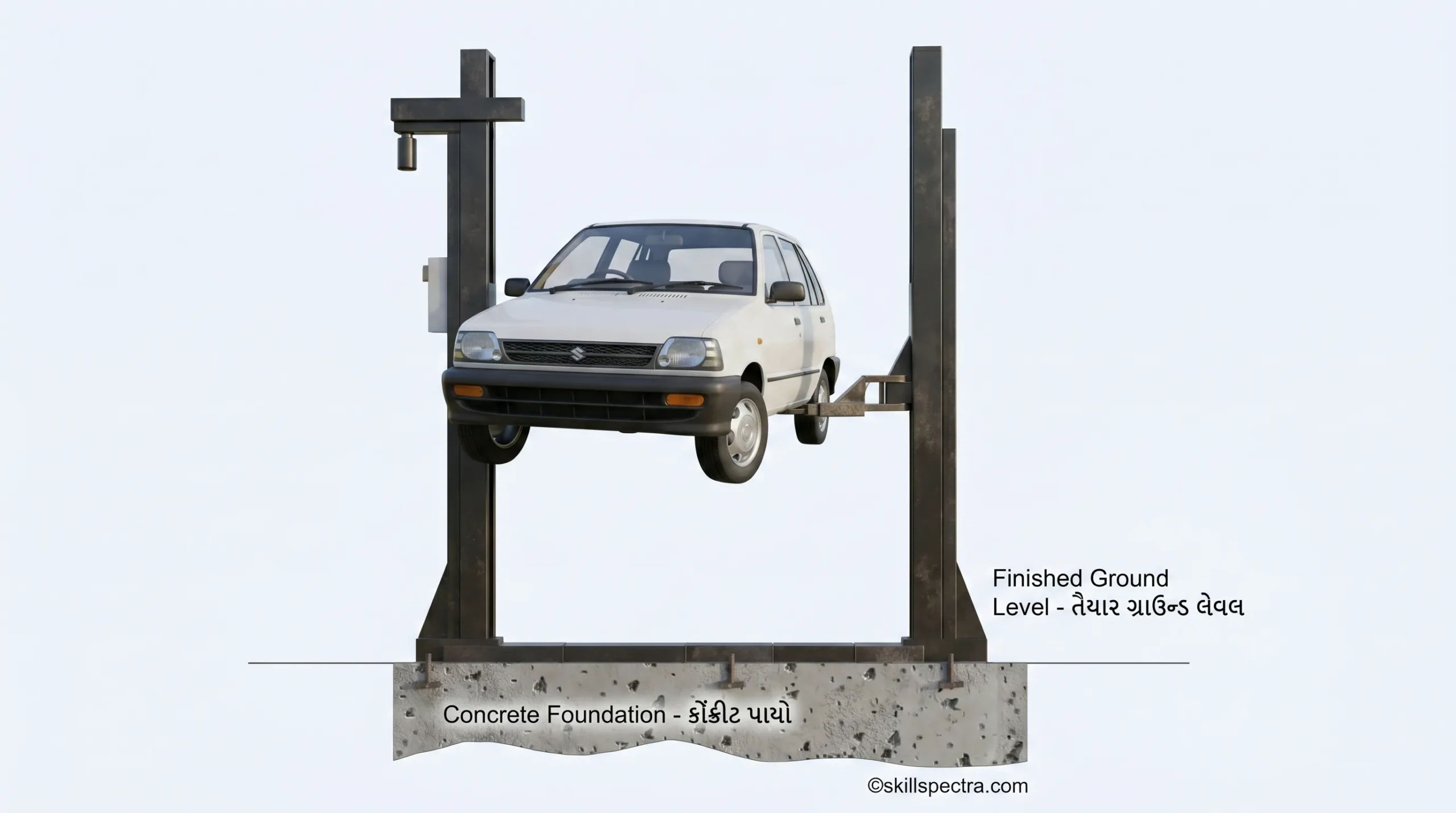

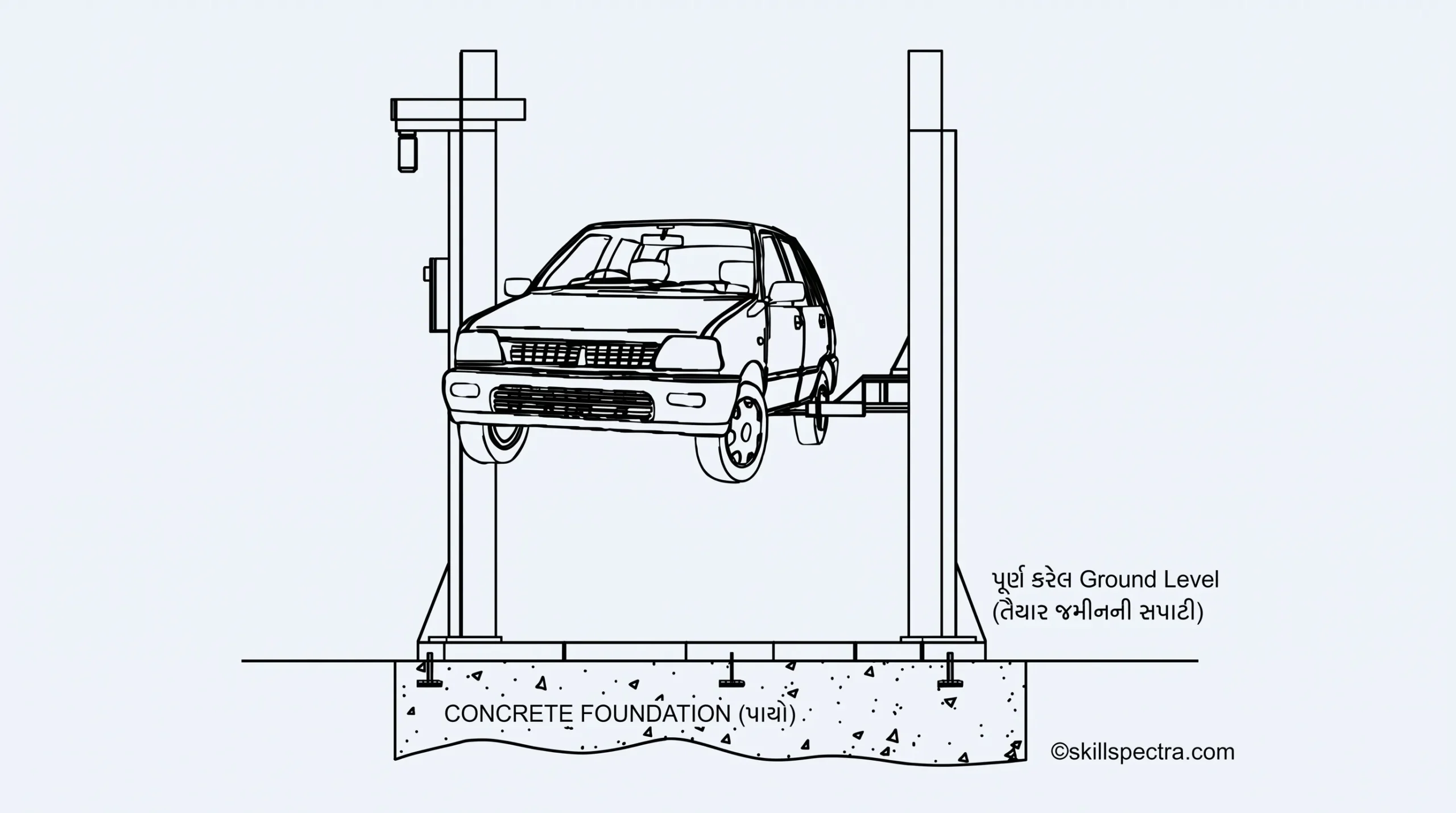

🏗️ 2. Two post car hoist (Fig 2)

આ hoist electro-hydraulic system દ્વારા ઓપરેટ કરવામાં આવે છે.

• આ hoist ને operate કરવું અને maintain કરવું ખૂબ જ સરળ છે.
• વાહનને પકડી રાખવા માટે આમાં safety provision પણ આપવામાં આવે છે.
• Capacity: આ Double post type hoist 4 tones સુધીના વાહનો માટે યોગ્ય છે. 🚗

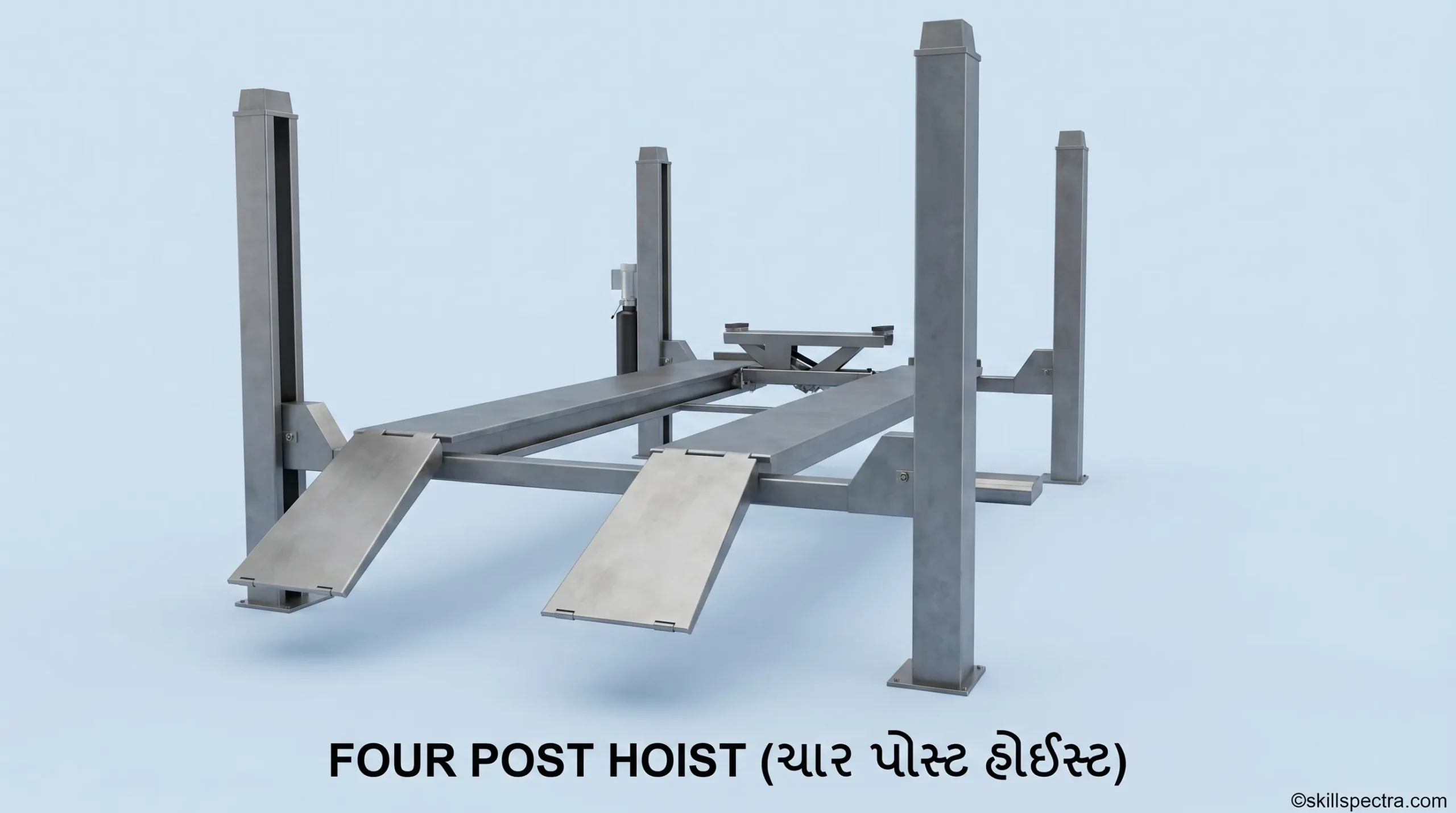

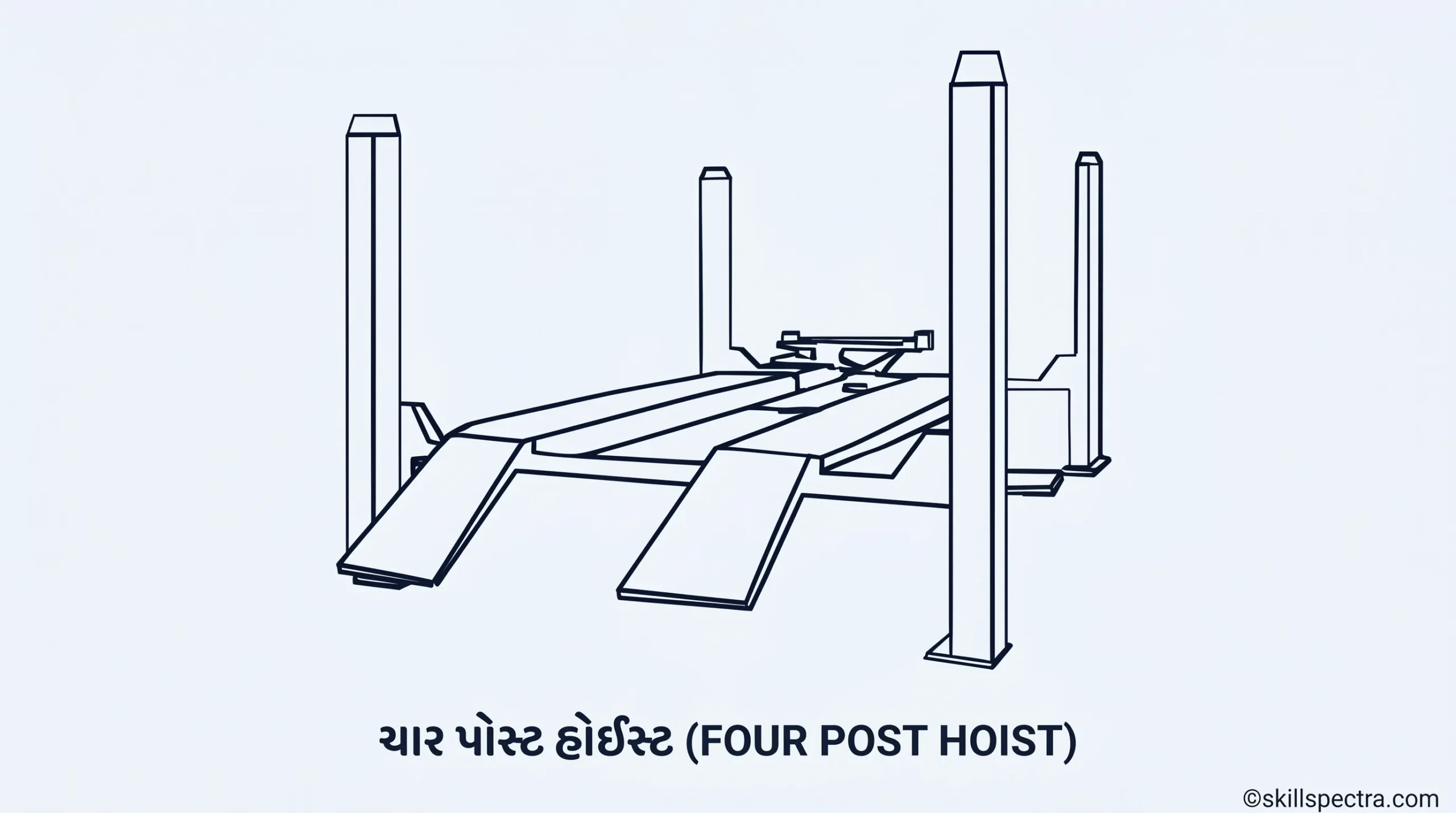

🏗️ 3. Four post car hoist (Fig 3)

આ hoist પણ electro-hydraulically ઓપરેટ થાય છે અને વાહનને બેલેન્સ કરવામાં મદદ કરે છે.

• આના moving parts ને operate અને maintain કરવા સરળ છે.
• Versatility: Four post hoists સિંગલ અને ડબલ પોસ્ટ હોઈસ્ટની જેમ જ કામ કરે છે.
• તે light અને heavy vehicles (હળવા અને ભારે વાહનો) બંનેને ઊંચકવા માટે સક્ષમ છે. 🚜

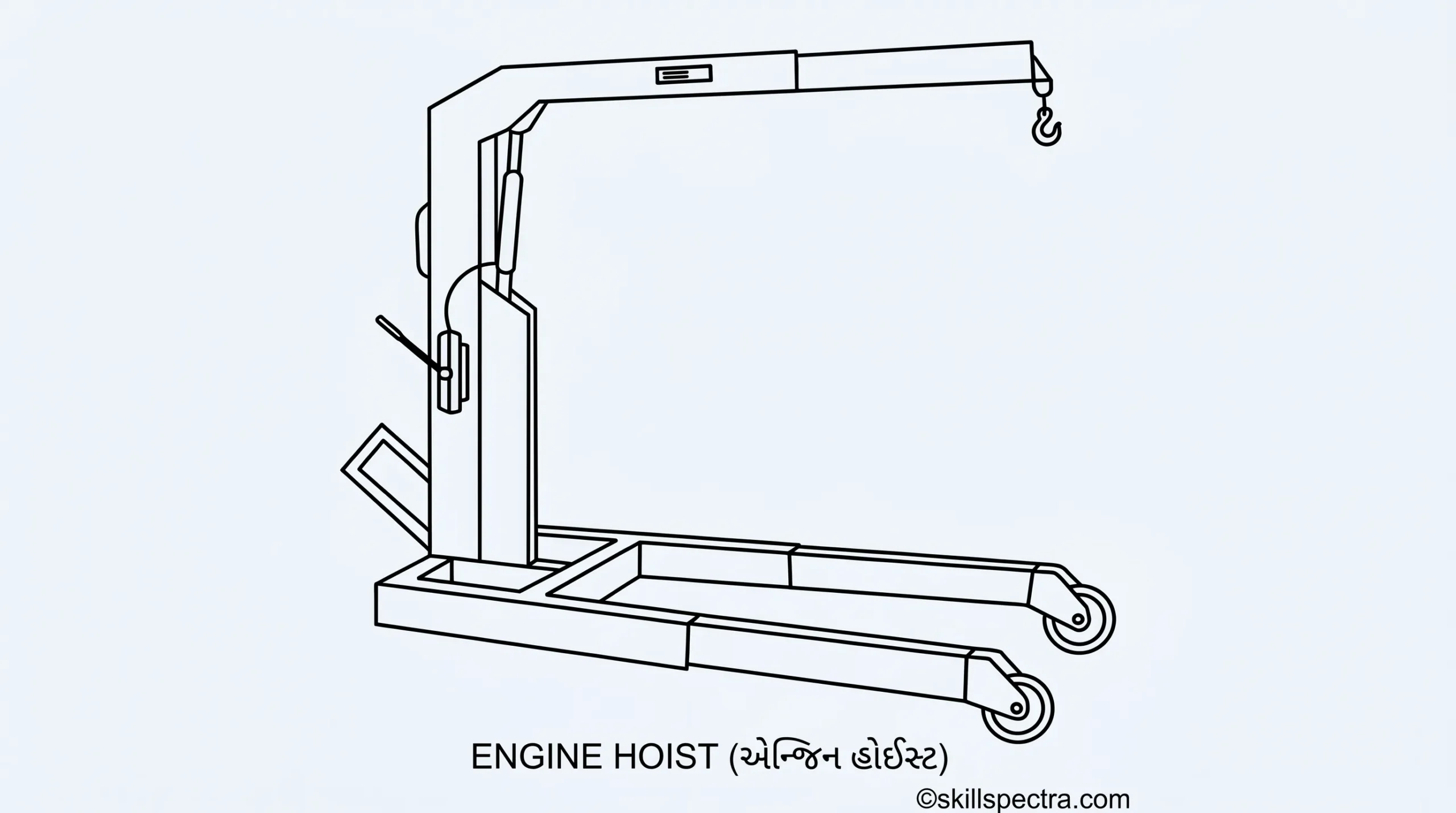

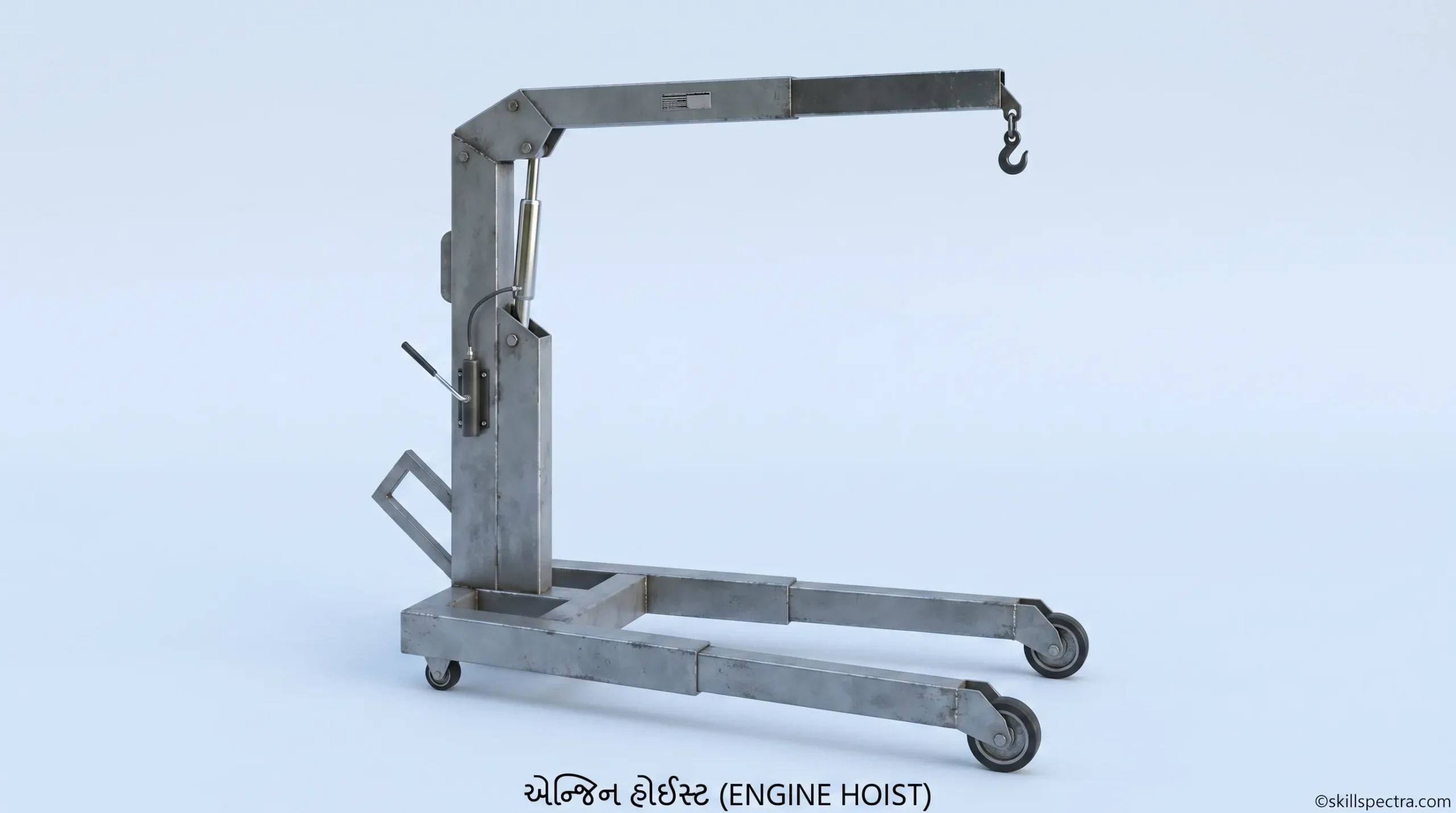

🏗️ 4. Engine hoist (Fig 4)

Engine hoist નો ઉપયોગ કાર કે ટ્રકમાંથી એન્જિનને બહાર કાઢવા (lift) માટે થાય છે. ⚙️

• Hydraulic pressure નો ઉપયોગ કરીને પાવરને mechanical advantage માં રૂપાંતરિત કરવામાં આવે છે, જેનાથી ઓછા પ્રયત્ન (effort) થી એન્જિન ઊંચકી શકાય છે.
• એન્જિન ઊંચકવા માટે block and tackles નો ઉપયોગ કરતી વખતે, intake manifold પર લાગેલી lifting plate અથવા બ્લોકના દરેક છેડે બોલ્ટ કરેલી chain નો ઉપયોગ કરવો જોઈએ.

🔩 5. Jacks (જેક્સ)

Jacks ને handle ઉપર-નીચે (up and down) કરીને ઓપરેટ કરવામાં આવે છે.

• બીજા પ્રકારના portable floor jack એ pneumatic jack છે, જે કાર કે ટ્રકને ઊંચકવા માટે compressed air (દબાણવાળી હવા) નો ઉપયોગ કરે છે. તેનો ઉપયોગ મોટે ભાગે production side પર થાય છે. 🏭

⚠️ Safety Warning: ક્યારેય પણ safety stands અથવા jack stands વગર ગાડી નીચે કામ કરવું નહીં.

Types of Jacks (જેક્સના પ્રકારો):

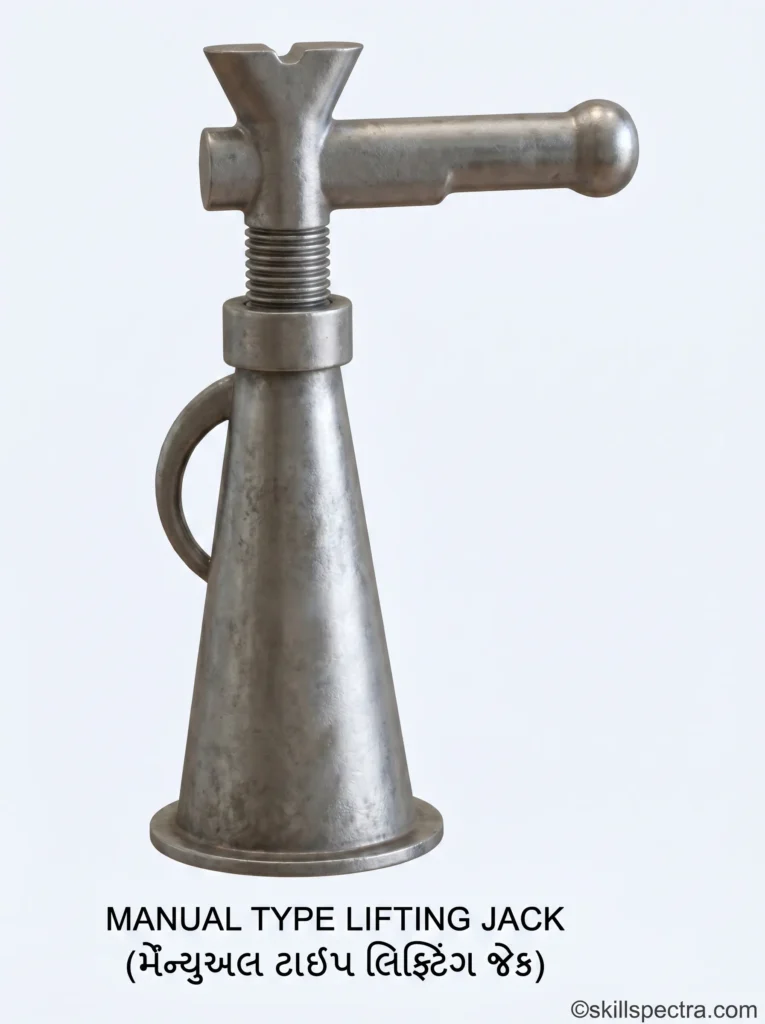

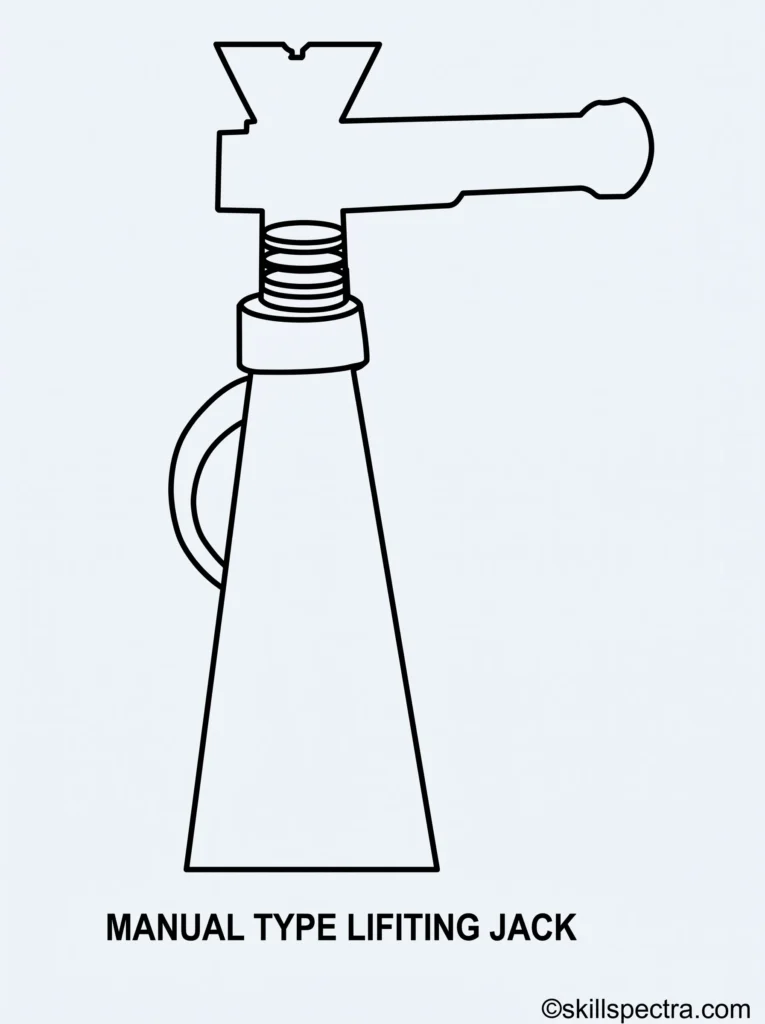

1. Light weight screw jack (Fig 5): નાના કામો માટે વપરાતા મેકેનિકલ જેક જે screw અને nut ના સિદ્ધાંત પર કામ કરે છે.

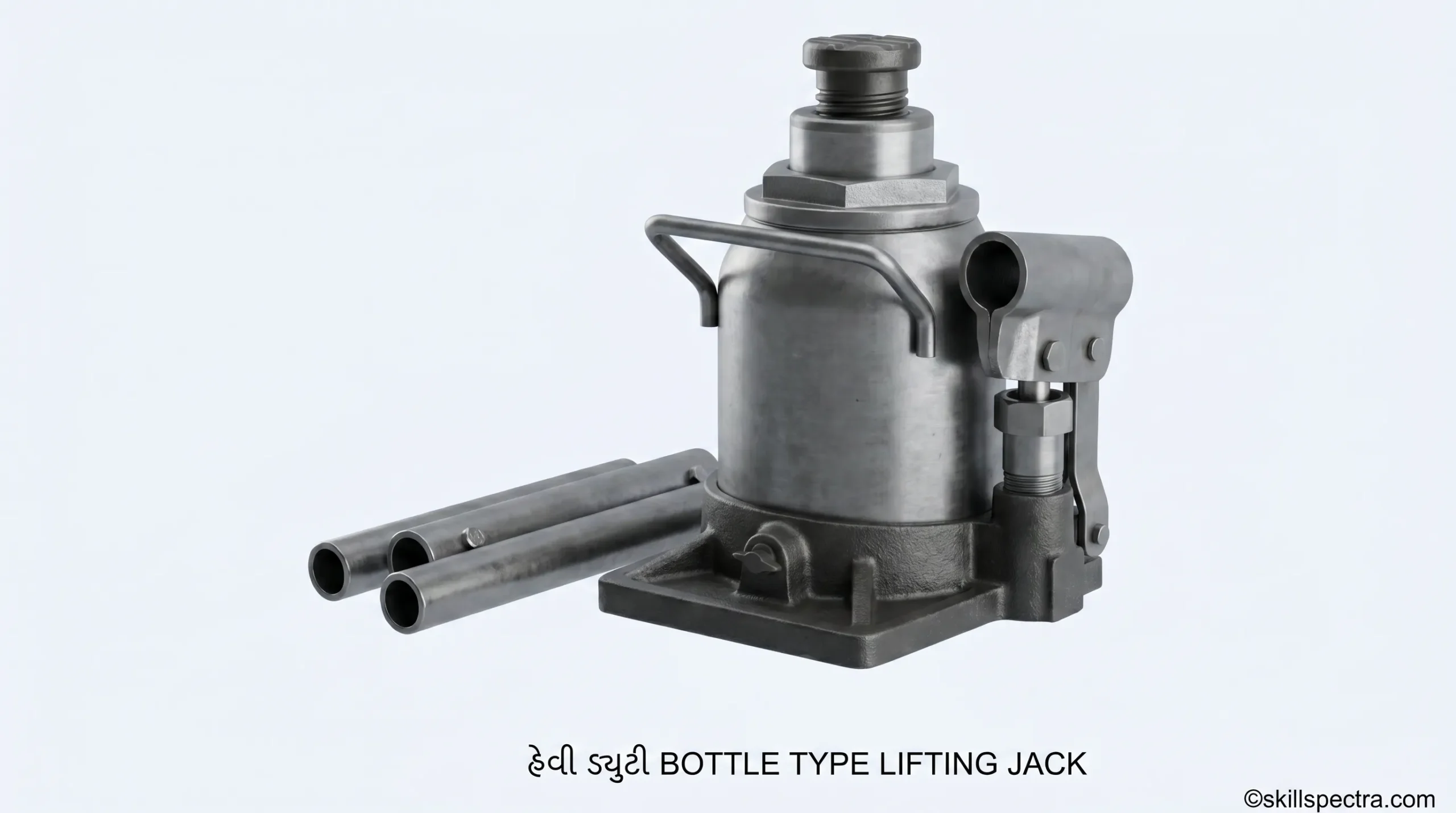

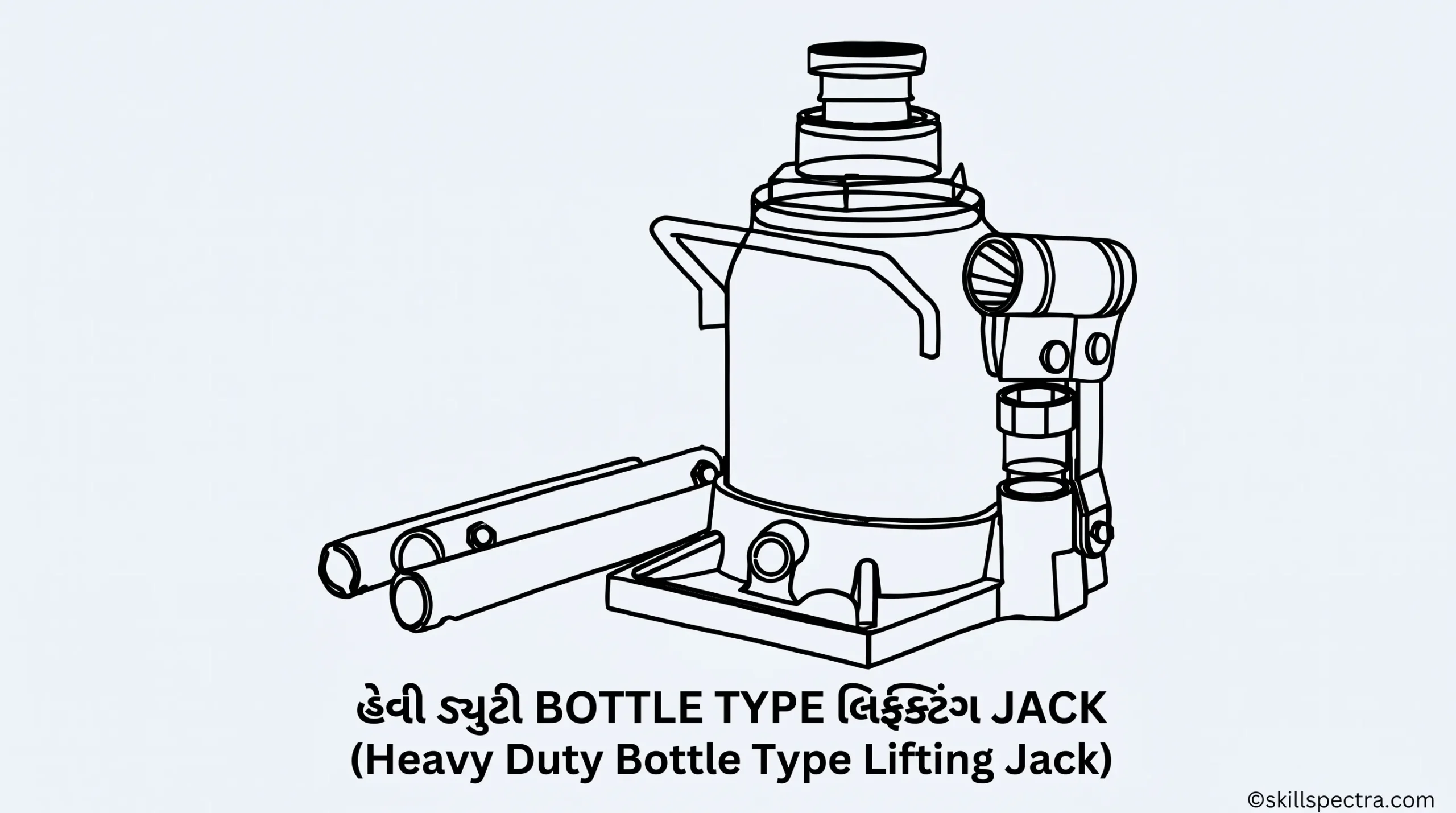

1. Heavy duty bottle type hydraulic jack (Fig 6): ભારે વાહનો માટે વપરાય છે.

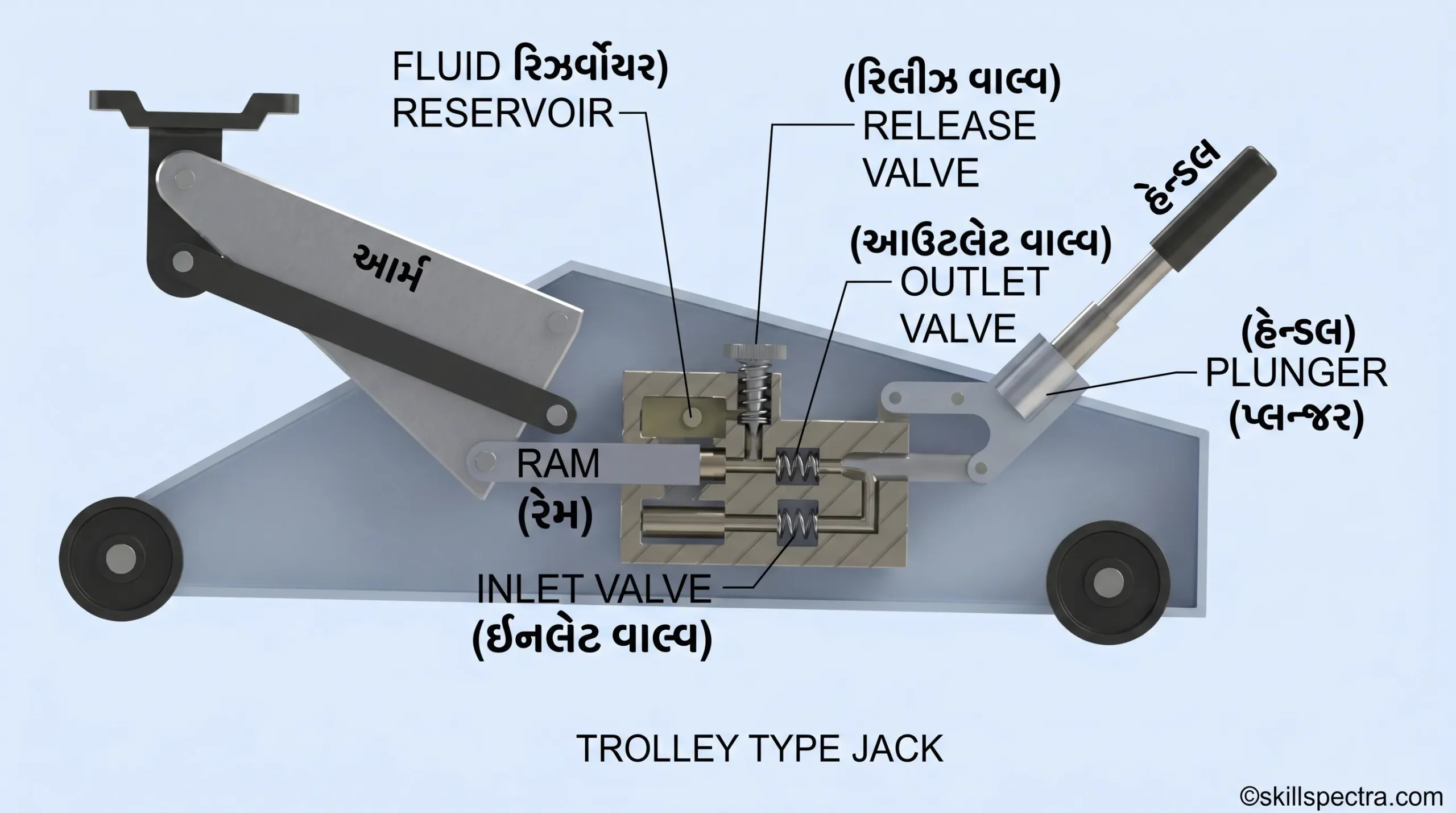

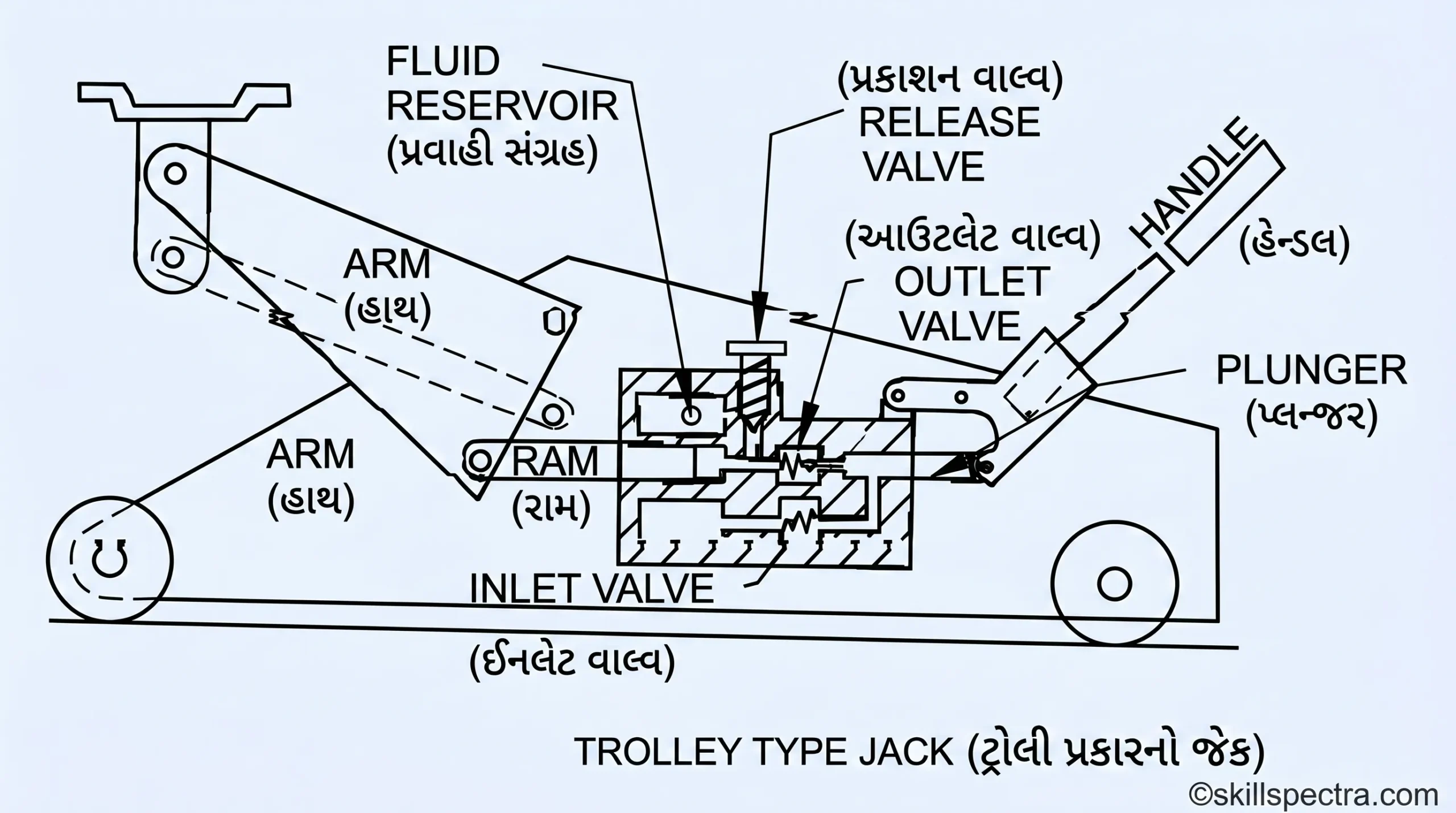

1. Trolley types hydraulic jack (Fig 7): તેને સરળતાથી ફેરવી શકાય છે.

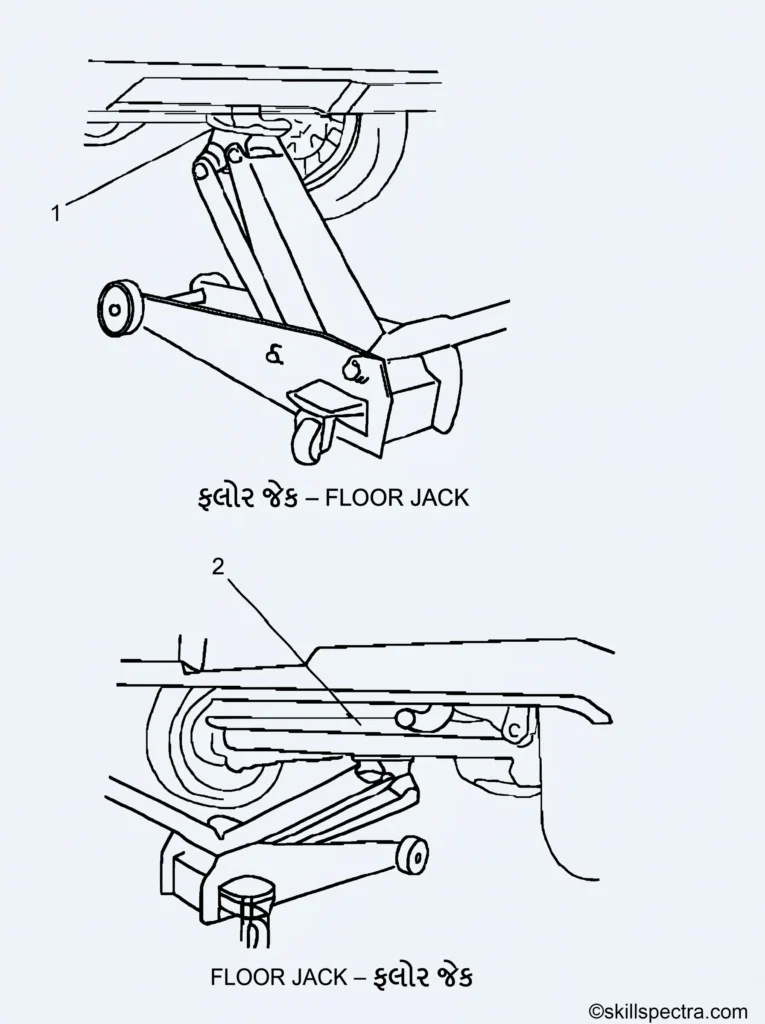

Jacking Points:

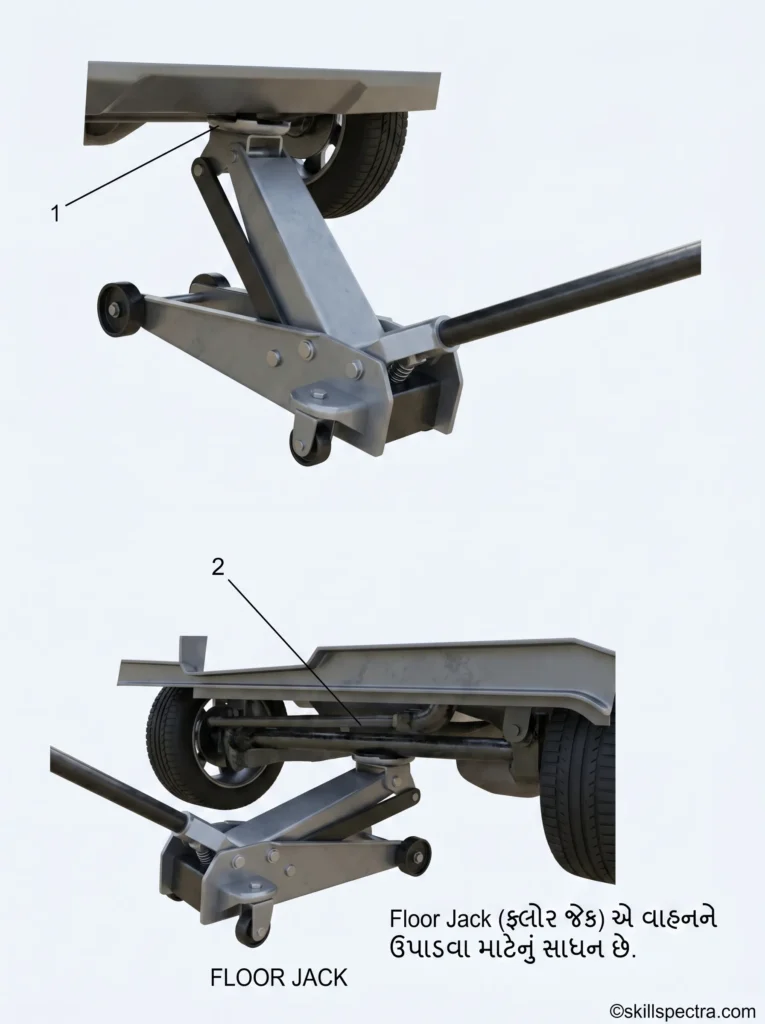

• વાહનના આગળના ભાગને ઊંચકતી વખતે front jacking bracket (1) (Fig 8) પર જેક લગાવવો.
• પાછળના ભાગને ઊંચકતી વખતે rear axle (2) ના મધ્ય ભાગમાં જેક લગાવવો.

🚨 Cautions & Warnings (સાવચેતીઓ)

🛑 Caution: ક્યારેય પણ suspension parts (દા.ત. stabilizer વગેરે), front bumper અથવા vehicle floor પર જેક ન લગાવવો, નહીંતર તે વાંકા (deformed) થઈ શકે છે. ⚠️ Warning:

• જો વાહનને ફક્ત આગળ કે પાછળના છેડેથી ઊંચકવાનું હોય, તો સુરક્ષા માટે જમીન પર રહેલા વ્હીલ્સને block (ઓથ) લગાવી દેવા.
• વાહન ઊંચકાયા પછી તેને stands પર ટેકવવું જરૂરી છે. માત્ર જેક પર રાખેલા વાહન નીચે કામ કરવું અત્યંત જોખમી છે. 🚫

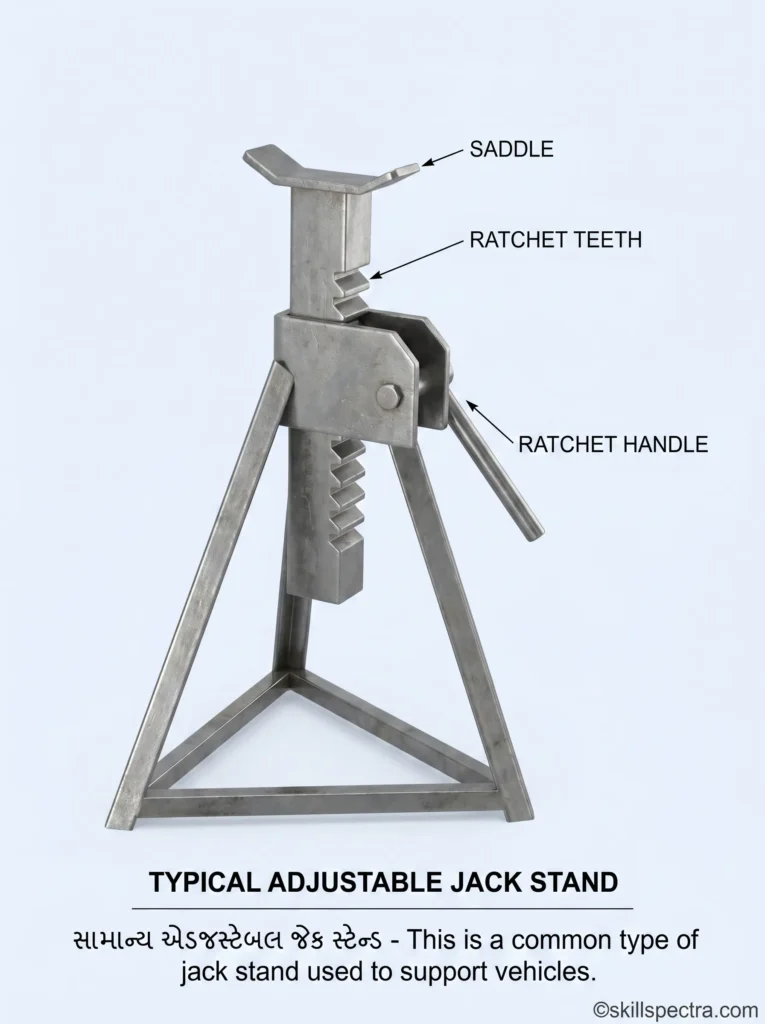

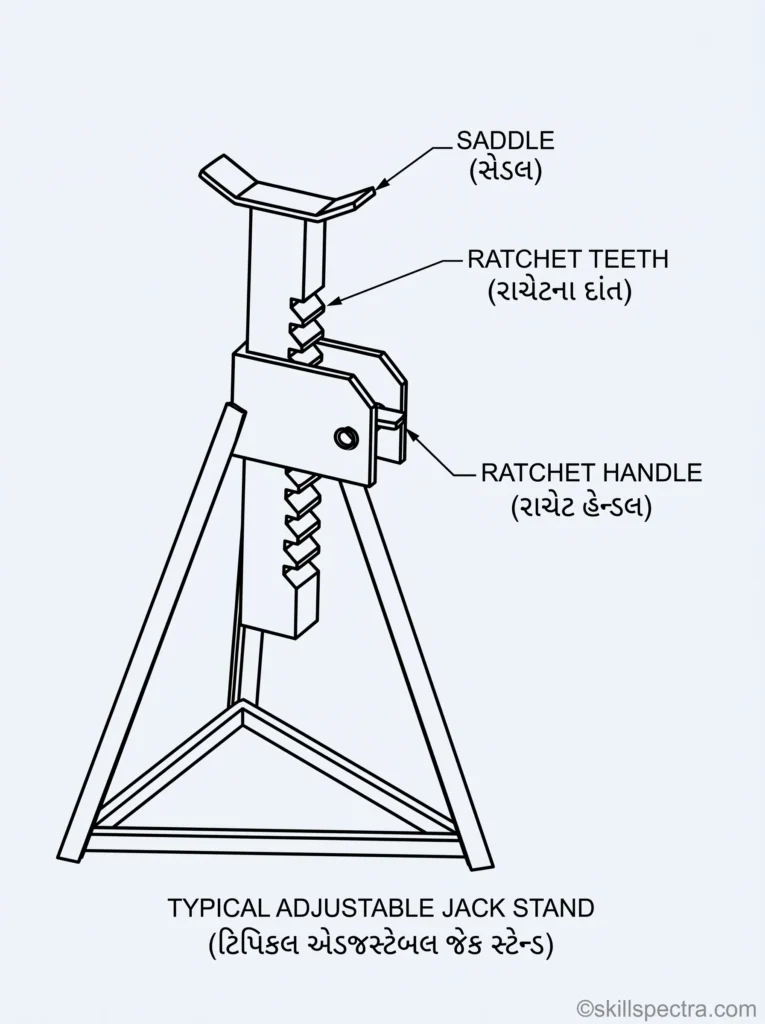

📐 6. Axle stand (Fig 9)

વાહન નીચે કામ શરૂ કરતા પહેલા હંમેશા સુરક્ષાની ખાતરી કરો.

• માત્ર Jack નો રિપોર્ટ પૂરતો નથી, તે જોખમી બની શકે છે.
• સલામતી માટે હંમેશા axle stands નો ઉપયોગ કરો.
• વાહનના વજન (load) મુજબ અલગ-અલગ size ના stands વપરાય છે.
• Procedure: વાહનને જેકથી ઊંચક્યા પછી, axle stands (1) ને body ની નીચે એવી રીતે મૂકો જેથી body સુરક્ષિત રીતે ટેકાઈ જાય. તપાસી લો કે વાહન stand પરથી સરકી ન જાય. 🛡️

🌐 Keywords:

Instructor Note: વિદ્યાર્થીઓને આ લેસન સમજાવતી વખતે Fig 1 થી Fig 9 ના ડાયાગ્રામ બતાવવા ખૂબ જરૂરી છે, જેથી તેઓ visual ઓળખ કરી શકે.
