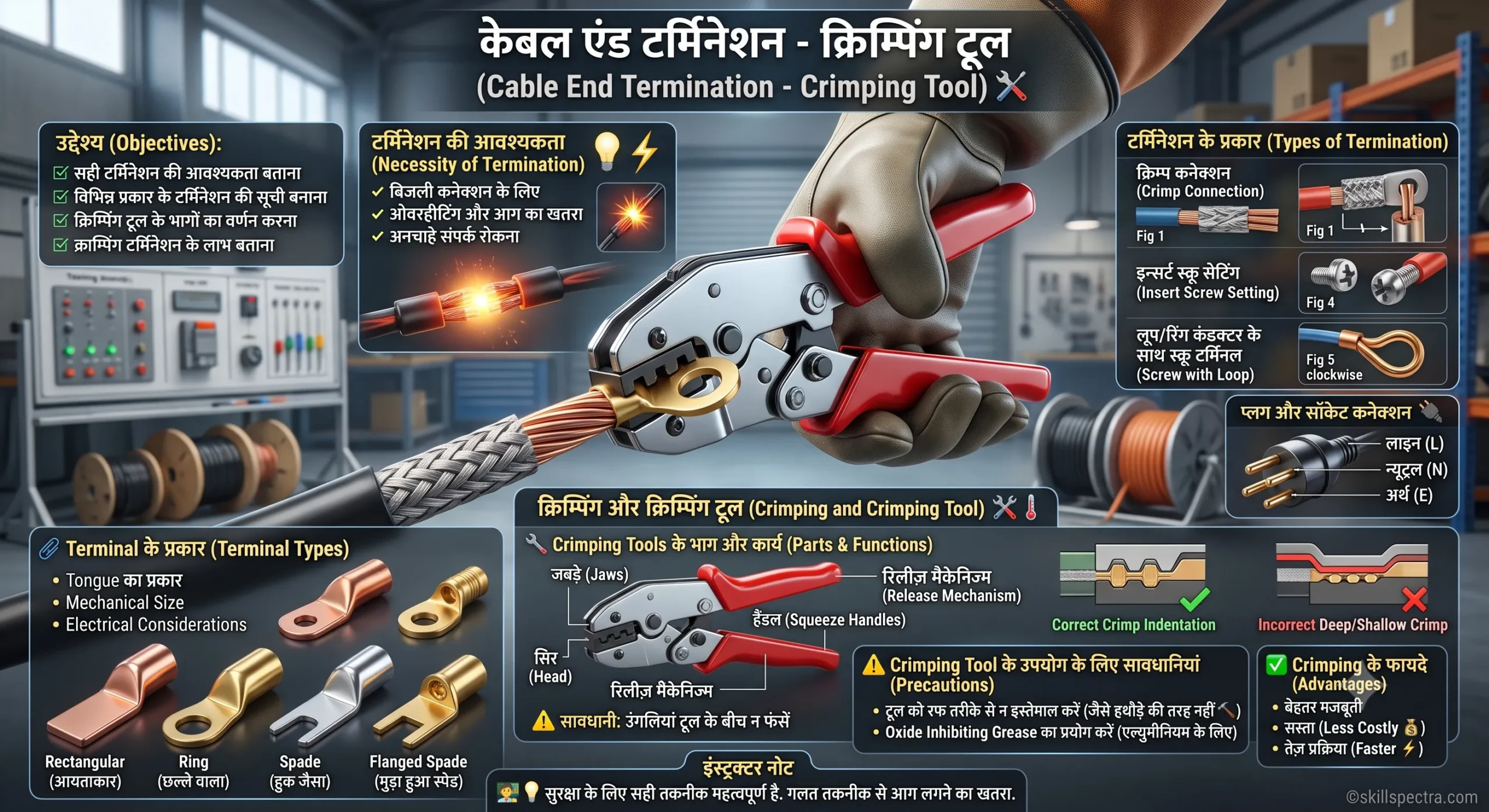

केबल एंड टर्मिनेशन – क्रिम्पिंग टूल (Cable End Termination – Crimping Tool) 🔧
उद्देश्य (Objectives): इस लेसन के अंत में आप निम्न कार्य कर पाएंगे:
- सही टर्मिनेशन (Proper termination) की आवश्यकता बताना।
- विभिन्न प्रकार के टर्मिनेशन की सूची बनाना।
- क्रिम्पिंग टूल (Crimping tool) के भागों और उनके कार्यों का वर्णन करना।
- क्रिम्पिंग टर्मिनेशन के लाभ बताना।
टर्मिनेशन की आवश्यकता (Necessity of Termination) 💡
इलेक्ट्रिकल अप्लायंसेज (Electrical appliances), एक्सेसरीज और उपकरणों आदि में केबल्स को टर्मिनेट किया जाता है ताकि बिजली का कनेक्शन दिया जा सके। सभी टर्मिनेशन इस तरह से किए जाने चाहिए कि वे अच्छी इलेक्ट्रिकल निरंतरता (Electrical continuity) प्रदान करें और अन्य धातु के हिस्सों या अन्य केबल्स के साथ अनचाहे संपर्क को रोकें।
ढीले टर्मिनेशन (Loose terminations) के कारण केबल्स, प्लग और अन्य कनेक्टिंग पॉइंट्स पर ओवरहीटिंग (Overheating) होती है, क्योंकि वहां रेजिस्टेंस (Resistance) बढ़ जाता है। अत्यधिक गर्मी के कारण आग (Fires) भी लग सकती है। गलत टर्मिनेशन, जैसे कि उपकरण के धातु के हिस्से को छूने वाला अतिरिक्त कंडक्टर, उस व्यक्ति को बिजली का झटका (Electric shock) दे सकता है जो उपकरण के संपर्क में आता है। ⚡
निष्कर्ष (Conclusion): हम कह सकते हैं कि गलत टर्मिनेशन से टर्मिनेटिंग पॉइंट्स और केबल्स की ओवरहीटिंग, शॉर्ट सर्किट और अर्थ लीकेज (Earth leakage) की समस्या हो सकती है।
टर्मिनेशन के प्रकार (Types of Termination)
-
क्रिम्प कनेक्शन (Crimp connection): इस प्रकार के कनेक्शन में कंडक्टर को क्रिम्प टर्मिनल (Crimp terminal) में डाला जाता है और फिर क्रिम्पिंग टूल (Crimping tool) की मदद से दबाया (Crimp) जाता है (Fig 1)। यह महत्वपूर्ण है कि ऐसा क्रिम्प टर्मिनल चुना जाए जो कंडक्टर के व्यास (Diameter) और कनेक्टिंग स्क्रू टर्मिनल के आकार से मेल खाता हो (Figs 2 & 3)।
-
इन्सर्ट स्क्रू सेटिंग (Insert screw setting): कंडक्टर को टर्मिनल ब्लॉक और वॉशर (Washer) के विशेष रूप के बीच डाला जाता है (Fig 4), और फिर स्क्रू को कस दिया जाता है।
-
लूप/रिंग कंडक्टर के साथ स्क्रू टर्मिनल (Screw on terminals with loop/ring conductor): कंडक्टर के नंगे हिस्से (Bare portion) में घड़ी की दिशा में (Clockwise) एक लूप बनाया जाता है जो स्क्रू के आकार से मेल खाता हो। फिर लूप को स्क्रू में डालकर कस दिया जाता है (Fig 5)। स्ट्रैंडेड कंडक्टर (Stranded conductor) के मामले में, धागों को बिखरने से रोकने के लिए लूप की सोल्डरिंग (Soldering) करना आवश्यक है। 🧶
प्लग और सॉकेट कनेक्शन (Plug and Socket Connection) 🔌
केबल के विस्तार (Extension) के लिए प्लग और सॉकेट को जोड़ते समय, लाइन (L), न्यूट्रल (N) और अर्थ (E) टर्मिनलों को उन पर बने निशानों (Markings) द्वारा सही ढंग से पहचाना जाना चाहिए (Fig 6)।
क्रिम्पिंग और क्रिम्पिंग टूल (Crimping and Crimping Tool) 🛠️
केबल्स के सिरों को लॉग्स (Lugs) के साथ टर्मिनेशन के लिए सोल्डरिंग प्रक्रिया द्वारा या मैकेनिकल माध्यम – कंप्रेशन (Compression) या क्रिम्प फिटिंग द्वारा तैयार किया जा सकता है।
क्रिम्प कंप्रेशन फिटिंग में, एक रिंग-टंग्ड टर्मिनल (Lug) को एक इंसुलेटेड मल्टी-स्ट्रैंड केबल के नंगे सिरे पर दबाया जाता है। इस प्रक्रिया को क्रिम्पिंग (Crimping) कहा जाता है और उपयोग किए जाने वाले टूल को क्रिम्पिंग प्लायर्स (Crimping pliers) या क्रिम्पिंग टूल कहा जाता है।
दबाव (Pressure) का मुख्य उद्देश्य कंडक्टर की संपर्क सतहों (Contact surfaces) के बीच उपयुक्त लो कांटेक्ट रेजिस्टेंस (Low contact resistance) स्थापित करना और बनाए रखना है। गलत क्रिम्पिंग से कांटेक्ट रेजिस्टेंस बढ़ जाएगा और इलेक्ट्रिकल लोड ले जाते समय ओवरहीटिंग होगी। 🌡️
क्रिम्पिंग टूल्स (Crimping Tools)
Fig 7 में दिखाया गया क्रिम्पिंग प्लायर्स उस प्रकार का है जो 0.5 से 6 mm केबल्स को क्रिम्प करता है। इस टूल को हैंडल दबाकर संचालित किया जाता है। जब हैंडल को दबाया जाता है, तो जबड़े (Jaws) एक साथ चलते हैं, फिटिंग को पकड़ते हैं और फिर उसे क्रिम्प कर देते हैं।
सही ढंग से किया गया क्रिम्प लॉग (Lug) के ऊपर एक निशान या इन्डेंटेशन (Indentation) बना देगा और यह इंडेंटेशन कंडक्टर को सुरक्षित रूप से पकड़ कर रखेगा, जैसा कि Fig 8 में दिखाया गया है।
यदि टर्मिनल में बहुत गहरा क्रिम्प (Too deep crimp) है, तो जोड़ की ताकत कम हो जाती है। बहुत उथले क्रिम्प (Too shallow crimp) के साथ, इलेक्ट्रिकल कांटेक्ट का रेजिस्टेंस अधिक होता है। इसलिए सही क्रिम्पिंग टूल का चुनाव आवश्यक है। एक सही ढंग से क्रिम्प किया गया टर्मिनल Fig 9 में दिखाया गया है।
Fig 10 एक अन्य प्रकार का क्रिम्पिंग टूल दिखाता है जो 26 से 10 SWG तक क्रिम्प करता है। इसके जबड़े (Jaws) बदले जा सकते हैं।
🔧 Crimping Tools के भाग और कार्य (Parts of Crimping Tools)
Fig 10 और Fig 11 में एक Crimping Tool की कार्यप्रणाली दिखाई गई है।
- मुख्य भाग (Main Parts): इसमें Jaws, Head और Squeeze Handles होते हैं।
- कार्य करने का तरीका: जब आप handles को दबाते हैं (Squeeze handles to crimp), तो Jaws एक साथ मिलते हैं और कनेक्टर को तार पर कस देते हैं।
- Release Mechanism: क्रिम्पिंग पूरी होने के बाद, टूल को खोलने के लिए हैंडल को थोड़ा और दबाया जाता है जिससे वह रिलीज हो जाता है।
- सुरक्षा (Safety): ⚠️ इस टूल का उपयोग करते समय बहुत सावधानी बरतें ताकि आपकी उंगलियां टूल के बीच में न फंसें।
📎 Terminal के प्रकार (Terminal Types)
जब हम किसी Lug Connector को चुनते हैं, तो हमें उसकी Mechanical और Electrical जरूरतों पर ध्यान देना होता है।
चुनाव के मुख्य कारक (Factors for Selection):
- Tongue का प्रकार: जैसे Rectangular, Ring, Spade, आदि।
- Mechanical Size: तार के हिसाब से Tongue का साइज और मोटाई (Thickness)।
- Electrical Considerations: करंट ले जाने की क्षमता (Current carrying capacity)।
सामग्री (Materials):
लग्स (Lugs) आमतौर पर Copper (तांबा) और Brass (पीतल) के बने होते हैं। कभी-कभी Nickel, Aluminium और Steel का भी उपयोग होता है।
Fig 12: Lug Connectors के प्रकार 📍
- Rectangular (आयताकार)
- Ring (छल्ले वाला)
- Spade (हुक जैसा)
- Flanged Spade (मुड़ा हुआ स्पेड)
⚠️ Crimping Tool के उपयोग के लिए सावधानियां (Precautions)
Crimping टूल का सही रखरखाव उसकी लंबी उम्र और सही काम के लिए जरूरी है:
- टूल को रफ तरीके से न इस्तेमाल करें (जैसे उसे पटकना या हथौड़े की तरह इस्तेमाल करना)। 🔨
- टूल के Die के आकार में कोई बदलाव न करें।
- काम करने वाली जगह पर धातु के चिप्स (Metal chips) जमा न होने दें।
- अगर कोई पिन या स्प्रिंग खराब हो जाए, तो उसे तुरंत ठीक करें।
- एल्युमीनियम कंडक्टर के लिए क्रिम्पिंग से पहले Oxide Inhibiting Grease का प्रयोग करें।
✅ Crimping के फायदे (Advantages of Crimping)
- बेहतर मजबूती: एक अच्छी तरह से किया गया क्रिम्प, इलेक्ट्रिकल कंडक्टिविटी और मैकेनिकल मजबूती (Mechanical strength) दोनों में बेहतर होता है।
- सस्ता (Less Costly): यह अन्य तरीकों के मुकाबले किफायती है। 💰
- तेज़ प्रक्रिया (Faster): अगर एक ही साइज के कई केबल्स को जोड़ना हो, तो क्रिम्पिंग Soldering की तुलना में बहुत तेज़ होती है। ⚡
