इलेक्ट्रीशियन – वायर – जॉइंट्स – सोल्डरिंग – UG केबल्स (Electrician – Wires – Joints – Soldering – UG cables)
⚡ पावर: एक्सरसाइज 1.2.17-19 के लिए संबंधित थ्योरी (Power: Related Theory for Exercise 1.2.17-19)
🔌 बिजली की बुनियादी बातें – चालक – कुचालक – तार के आकार का माप – क्रिम्पिंग (Fundamental of electricity – conductors – insulators – wire size measurement – crimping)
🎯 उद्देश्य (Objectives):
इस पाठ के अंत में आप सक्षम होंगे:
- बिजली (Electricity) और परमाणु (Atom) को परिभाषित करने में।
- परमाणु संरचना (Atomic Structure) के बारे में विस्तार से समझाने में।
- बिजली के बुनियादी शब्दों और परिभाषाओं को समझने में।
- चालक (Conductors), कुचालक (Insulators), और तारों के आकार मापने के तरीकों को बताने में।
📝 परिचय (Introduction)
बिजली आज के समय में ऊर्जा के सबसे उपयोगी स्रोतों में से एक है। आधुनिक दुनिया की जटिल मशीनरी और उपकरणों के लिए बिजली अत्यंत आवश्यक (essential) है।

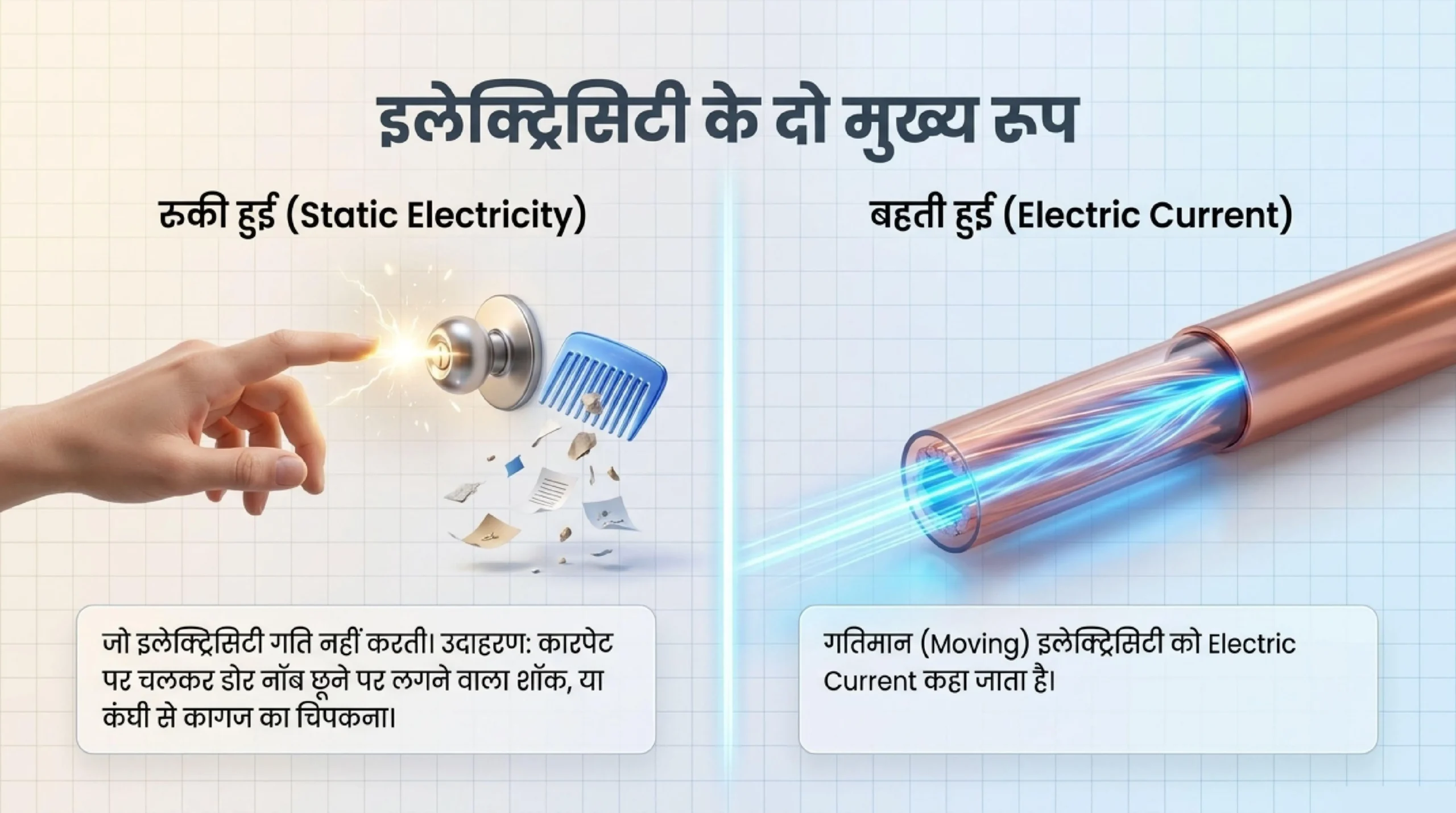

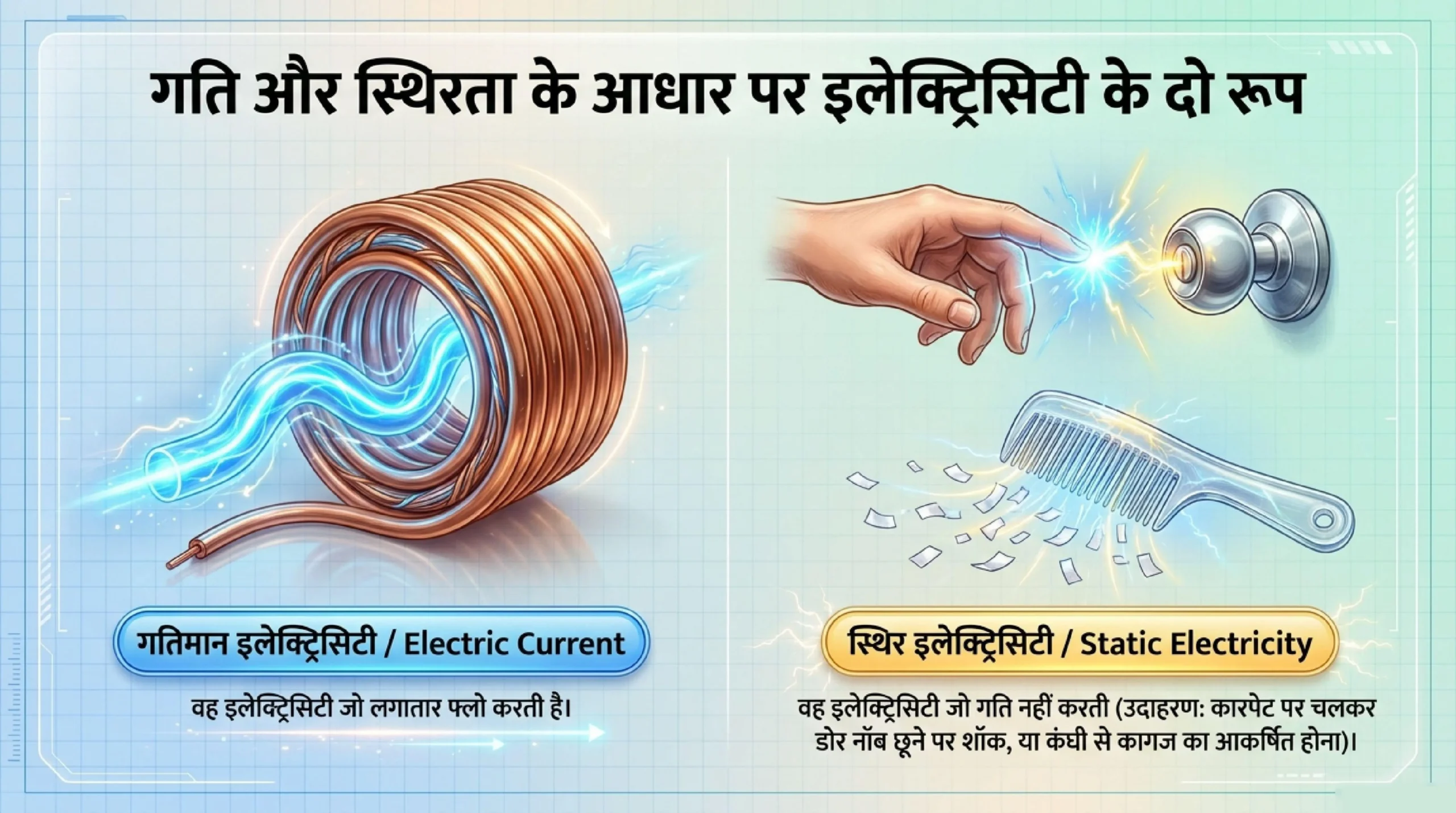

- विद्युत धारा (Electric Current): गतिमान बिजली (Electricity in motion) को विद्युत धारा कहा जाता है।
- स्थिर बिजली (Static Electricity): वह बिजली जो गति नहीं करती, उसे स्टेटिक इलेक्ट्रिसिटी या स्थिर बिजली कहा जाता है।
स्थिर बिजली के उदाहरण (Examples of static electricity): 💡
- कालीन वाले कमरे में दरवाजे की कुंडी (door knob) छूने पर लगने वाला झटका।
- कंघी (comb) की ओर कागज के छोटे टुकड़ों का आकर्षित होना।
🏗️ पदार्थ की संरचना (Structure of Matter)
बिजली का सीधा संबंध पदार्थ के सबसे बुनियादी निर्माण खंडों (building blocks) से है, जिन्हें परमाणु (Atoms) कहा जाता है। परमाणुओं के भीतर इलेक्ट्रॉन (electrons) और प्रोटॉन (protons) होते हैं। सभी पदार्थ इन्हीं विद्युत ब्लॉकों से बने होते हैं, इसलिए कहा जाता है कि सभी पदार्थ ‘विद्युत’ (electrical) प्रकृति के होते हैं।

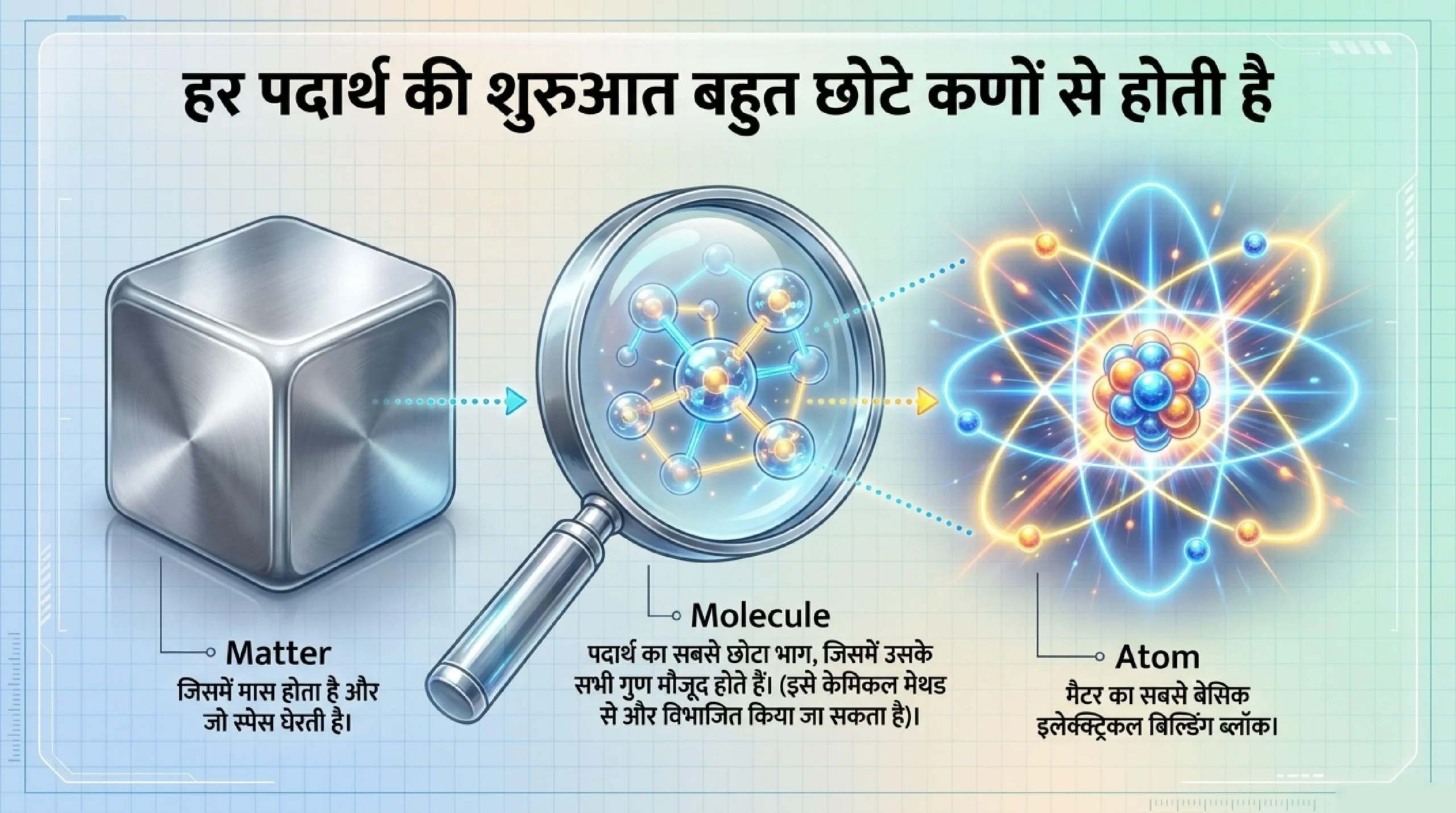

⚛️ परमाणु (Atom):
पदार्थ (Matter) को ऐसी किसी भी चीज़ के रूप में परिभाषित किया जाता है जिसमें द्रव्यमान (mass) होता है और जो स्थान (space) घेरता है। पदार्थ ‘अणु’ (molecules) नामक छोटे अदृश्य कणों से बना होता है। अणु (Molecule) किसी पदार्थ का वह सबसे छोटा हिस्सा है जिसमें उस पदार्थ के सभी गुण मौजूद होते हैं। रासायनिक माध्यम से अणुओं को और भी सरल भागों में विभाजित किया जा सकता है, जिन्हें परमाणु (Atoms) कहते हैं।

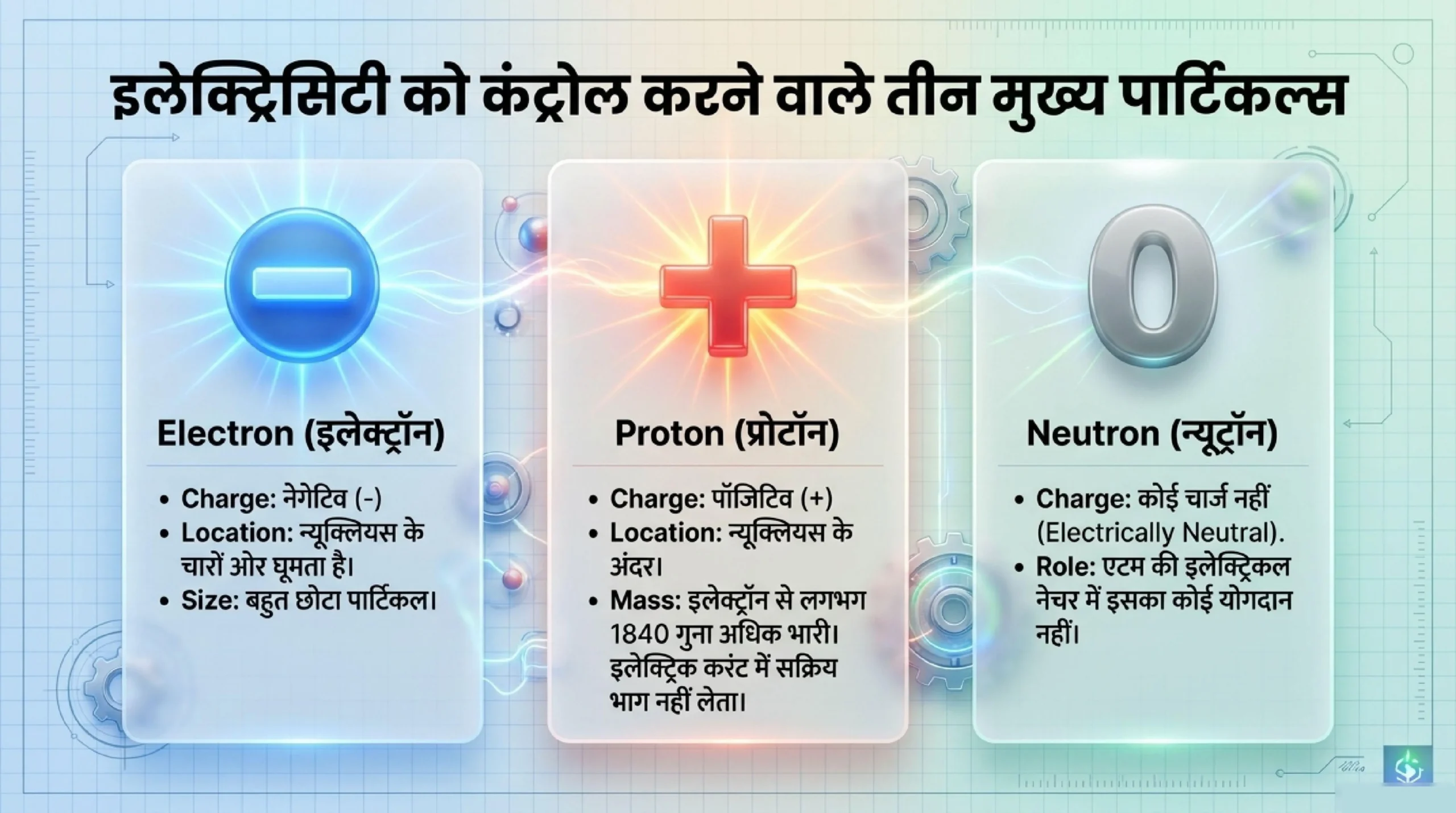

बुनियादी तौर पर, एक परमाणु में तीन प्रकार के उप-परमाणु कण (sub-atomic particles) होते हैं जो बिजली के लिए महत्वपूर्ण हैं:
- इलेक्ट्रॉन (Electrons) 📉
- प्रोटॉन (Protons) 📈
- न्यूट्रॉन (Neutrons) ⚖️
प्रोटॉन और न्यूट्रॉन परमाणु के केंद्र (Nucleus) में स्थित होते हैं, जबकि इलेक्ट्रॉन केंद्र के चारों ओर चक्कर लगाते हैं।

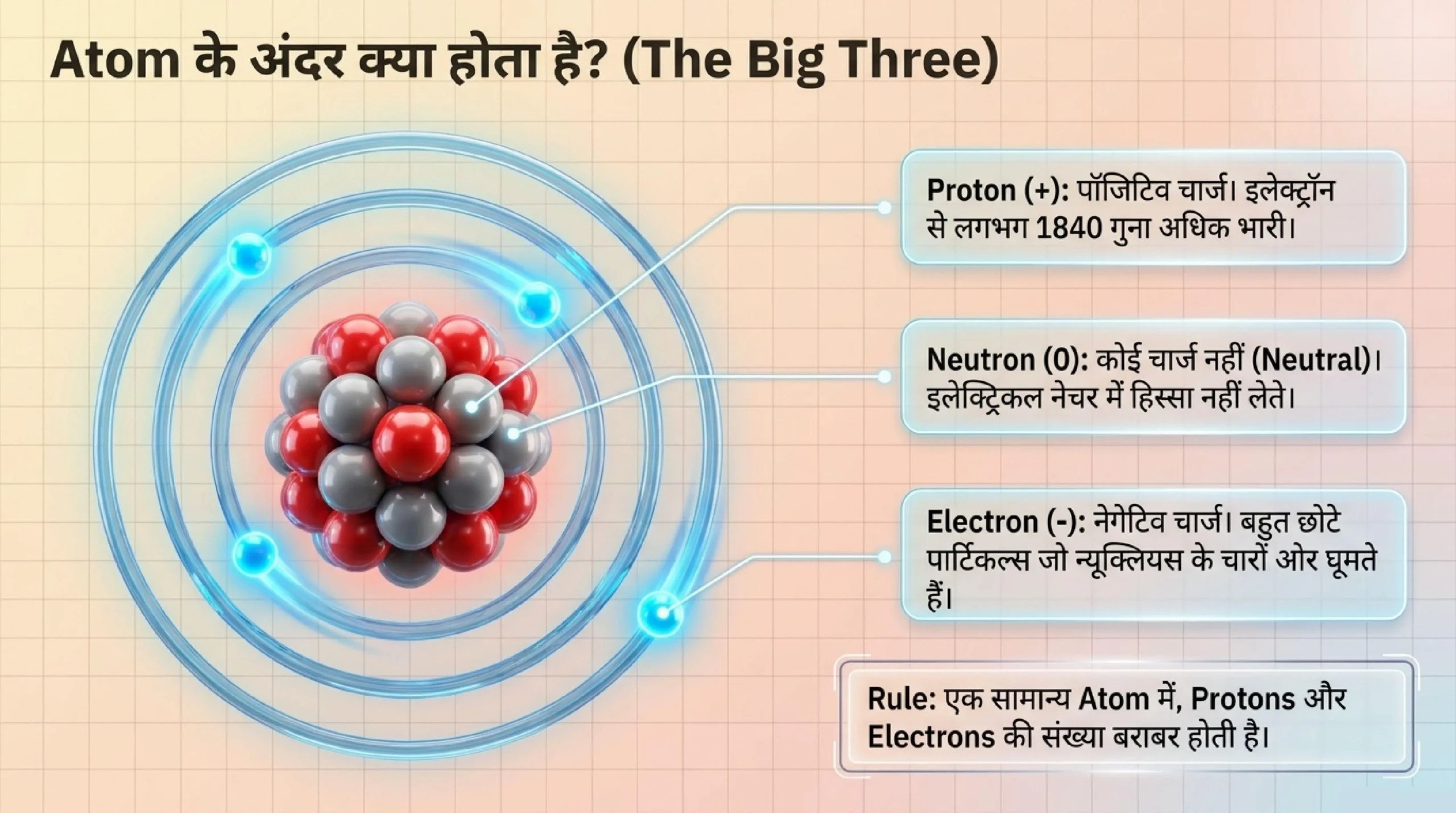

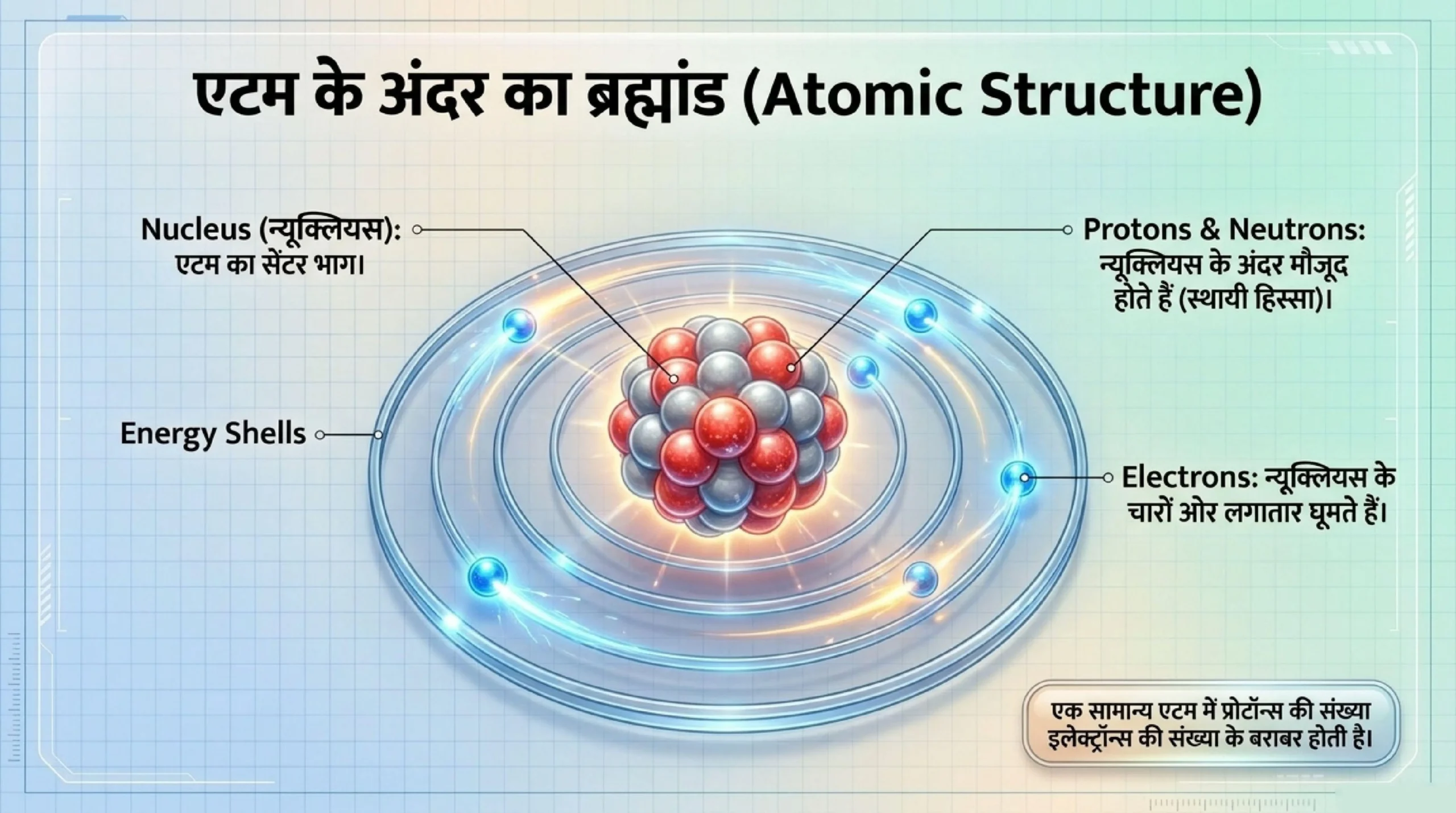

🔬 परमाणु संरचना (Atomic Structure)
- केंद्रक (The Nucleus): यह परमाणु का मध्य भाग है। इसमें प्रोटॉन और न्यूट्रॉन समान संख्या में होते हैं (जैसा चित्र 1 में दिखाया गया है)।
- प्रोटॉन (Protons): प्रोटॉन पर सकारात्मक विद्युत आवेश (Positive electrical charge) होता है। यह इलेक्ट्रॉन की तुलना में लगभग 1840 गुना भारी होता है। यह परमाणु के केंद्र का स्थायी हिस्सा है और बिजली के प्रवाह में सक्रिय भाग नहीं लेता है।
- इलेक्ट्रॉन (Electron): यह एक छोटा कण है जो परमाणु के केंद्रक (nucleus) के चारों ओर घूमता है। इसमें नकारात्मक विद्युत आवेश (Negative charge) होता है। इलेक्ट्रॉन का व्यास (diameter) प्रोटॉन से तीन गुना बड़ा होता है। एक सामान्य परमाणु में प्रोटॉन की संख्या इलेक्ट्रॉनों की संख्या के बराबर होती है।
- न्यूट्रॉन (Neutron): न्यूट्रॉन वास्तव में अपने आप में एक कण है और विद्युत रूप से तटस्थ (Electrically Neutral) होता है। चूंकि न्यूट्रॉन उदासीन होते हैं, इसलिए वे परमाणुओं की विद्युत प्रकृति के लिए बहुत महत्वपूर्ण नहीं होते हैं।

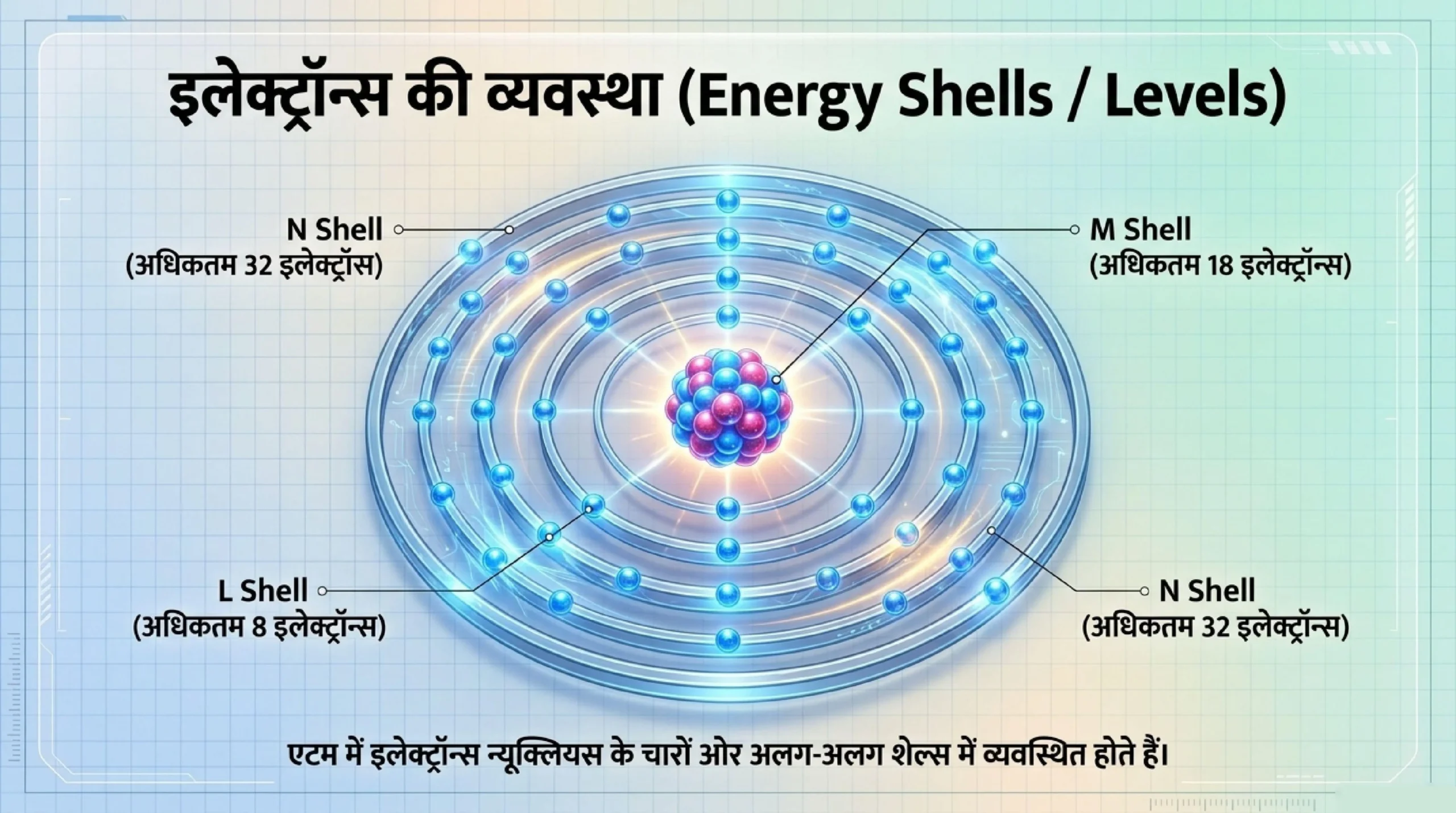

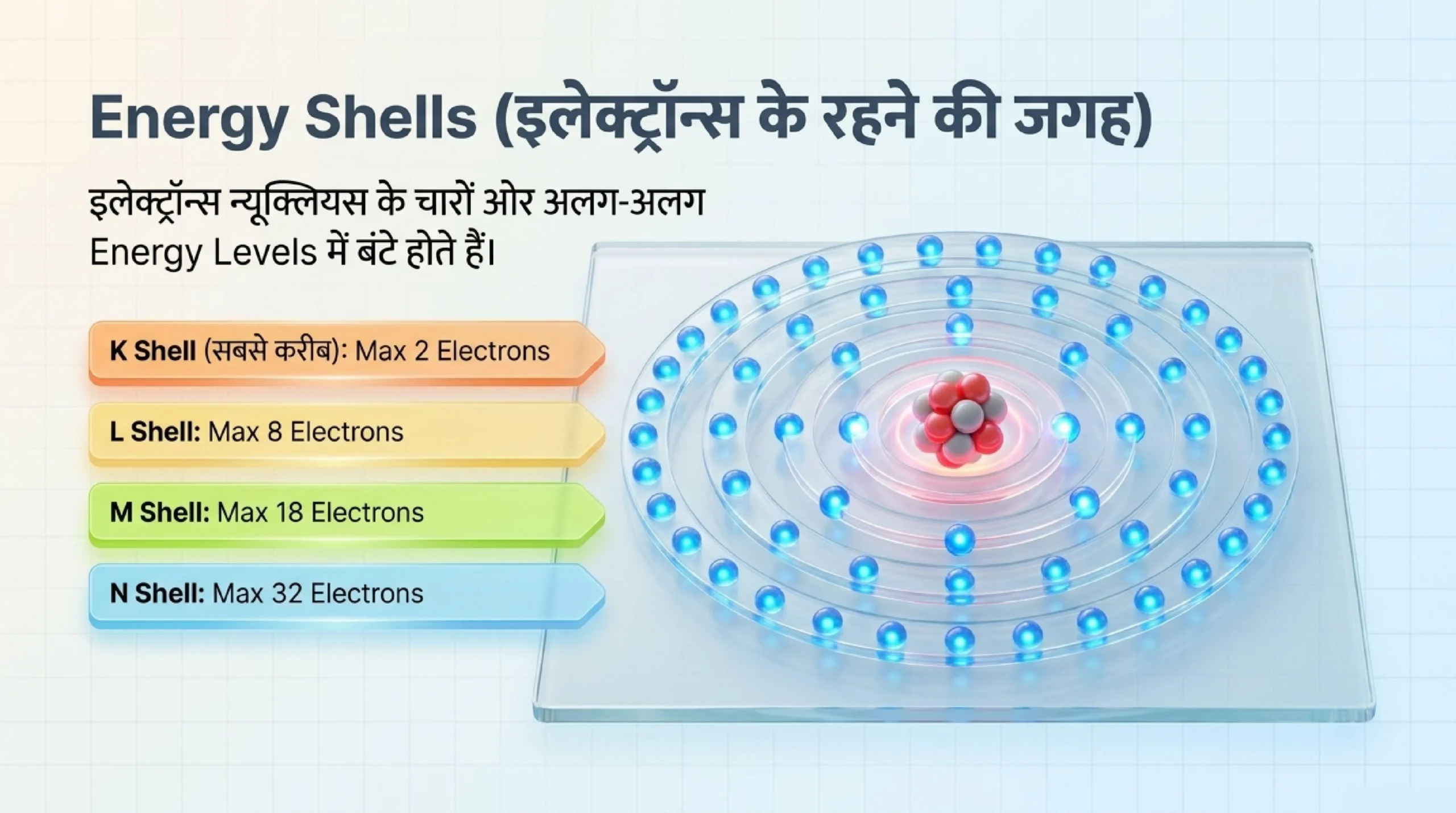

ऊर्जा कोश (Energy Shells)
एक परमाणु में, इलेक्ट्रॉन केंद्रक के चारों ओर ‘शेल’ (shells) या ऊर्जा स्तरों (energy levels) में व्यवस्थित होते हैं।
- इन शेल को K, L, M, N आदि अक्षरों से पहचाना जाता है।
- केंद्रक के सबसे करीब वाला शेल ‘K’ से शुरू होता है और वर्णानुक्रम (alphabetically) में बाहर की ओर बढ़ता है।
- प्रत्येक शेल में इलेक्ट्रॉनों की एक अधिकतम संख्या (maximum number) होती है जो उसमें समा सकती है।
उदाहरण के लिए: एक तांबे के परमाणु (Copper atom) में 29 इलेक्ट्रॉन होते हैं, जो अलग-अलग शेल में व्यवस्थित होते हैं (जैसा चित्र 4 में दिखाया गया है)।
. परमाणु संरचना के चित्र (Atomic Structure Diagrams) 🔍
- Fig 3 (General Atom): इसमें Nucleus और उसके चारों ओर की कक्षाओं (Shells) को दिखाया गया है:
- K Shell: Max 2 Electrons
- L Shell: Max 8 Electrons
- M Shell: Max 18 Electrons
- N Shell: Max 32 Electrons

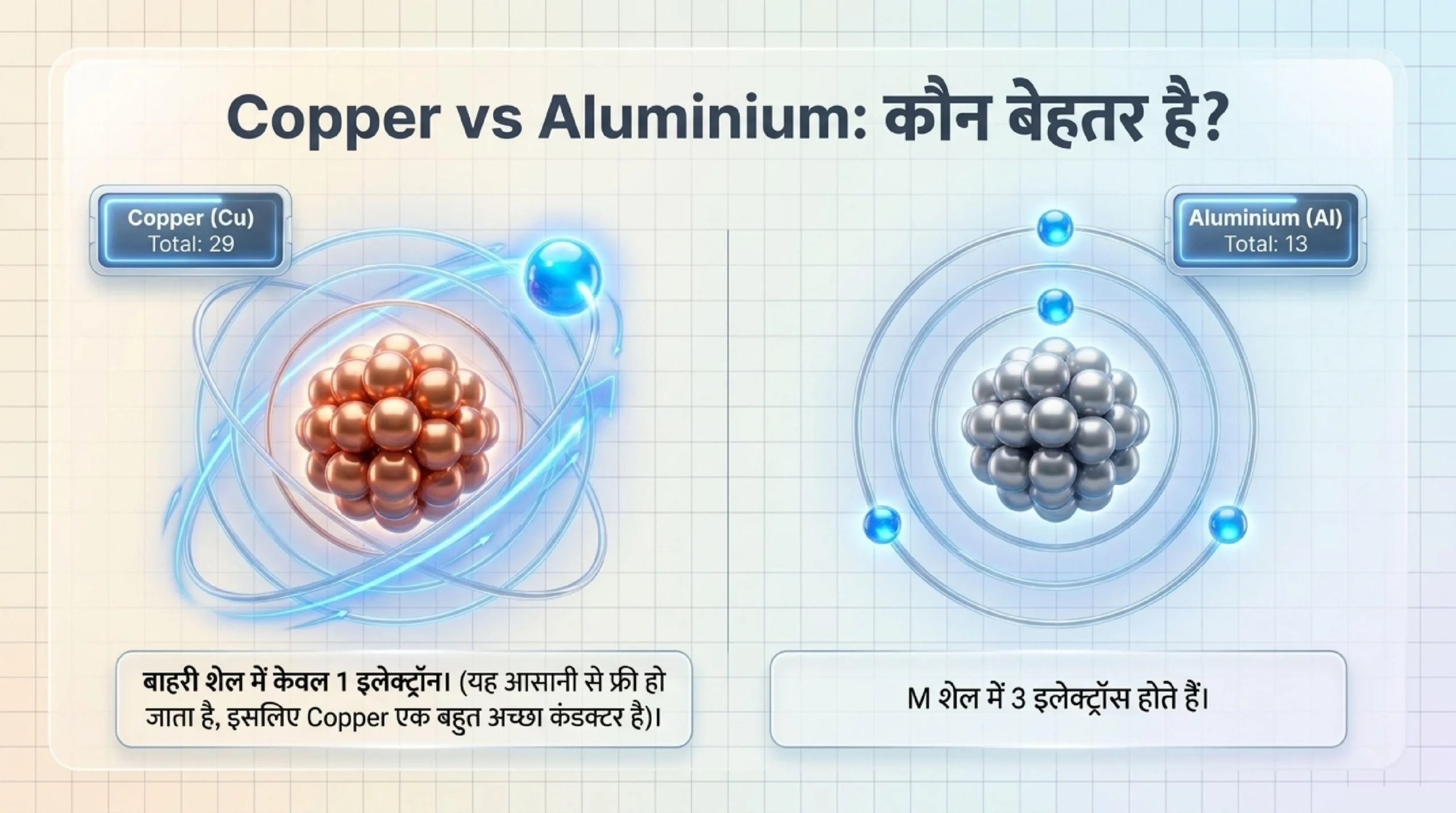

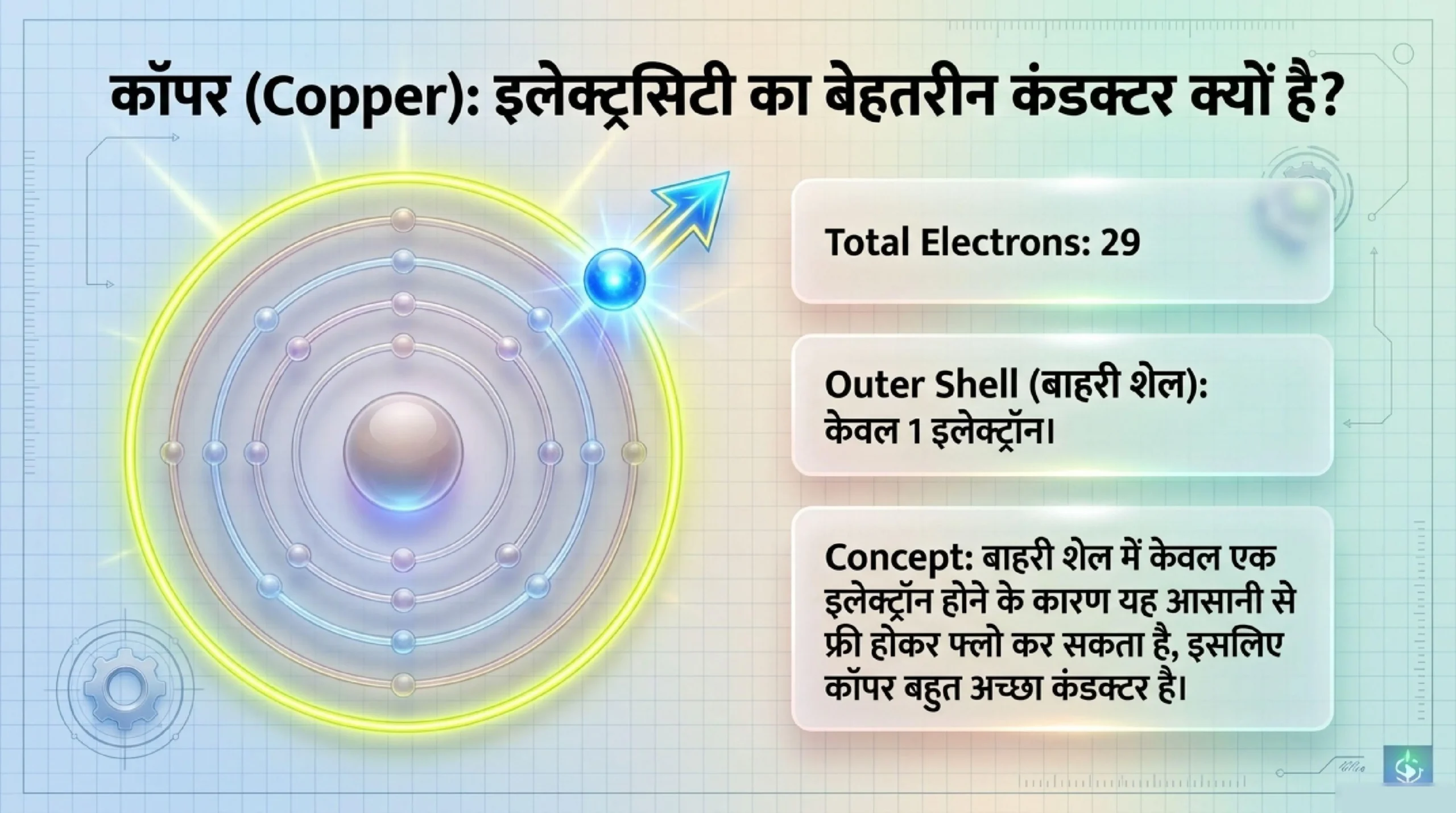

- Fig 4 (Copper Atom): तांबे के परमाणु में 29 इलेक्ट्रॉन्स होते हैं। इसकी ‘N’ कक्षा अधूरी होती है (केवल 1 इलेक्ट्रॉन), जो इसे एक बेहतरीन कंडक्टर बनाता है।

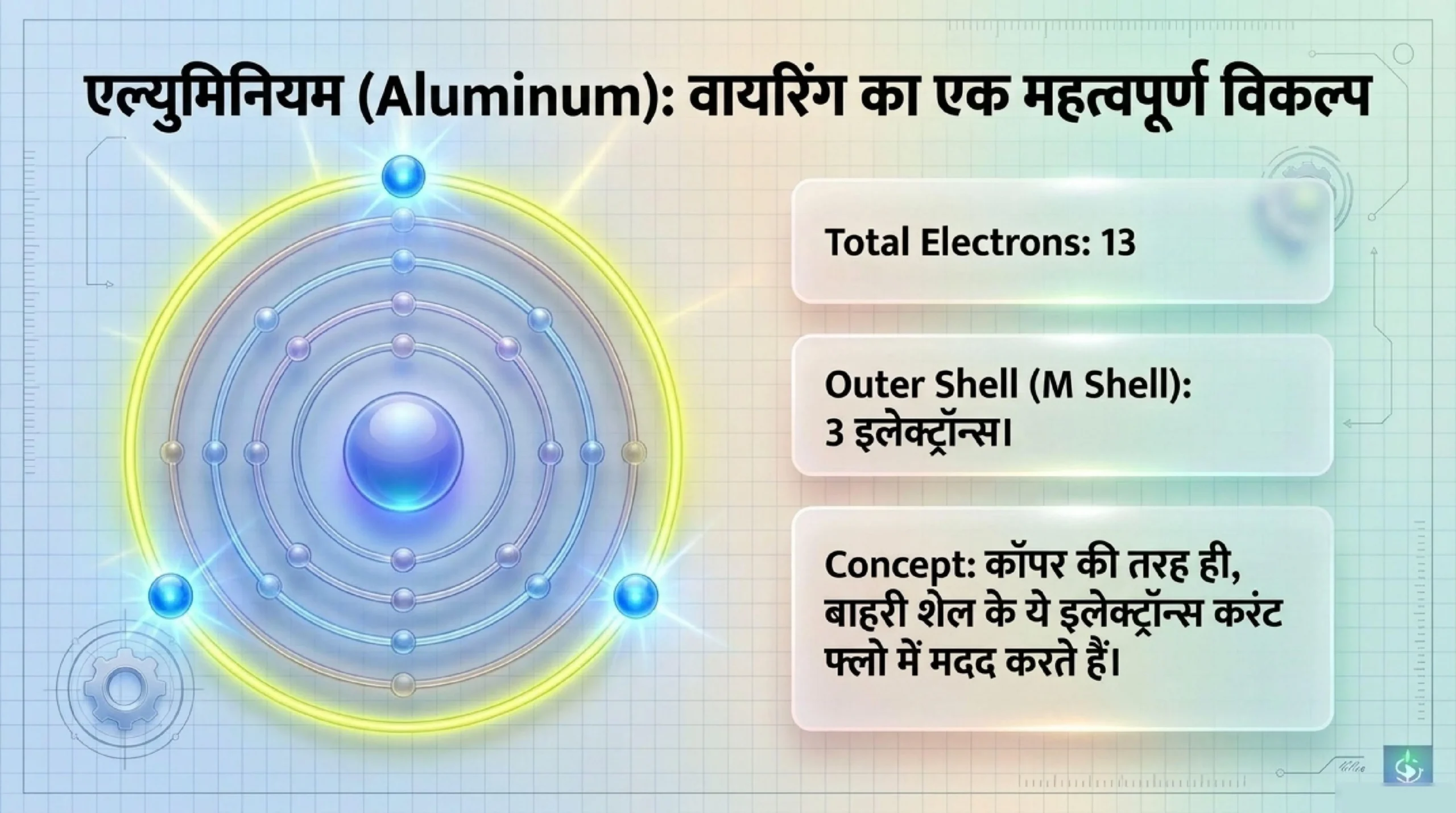

- Fig 5 (Aluminium Atom): एल्युमीनियम में 13 इलेक्ट्रॉन्स होते हैं। इसकी ‘M’ कक्षा में 3 इलेक्ट्रॉन्स होते हैं।

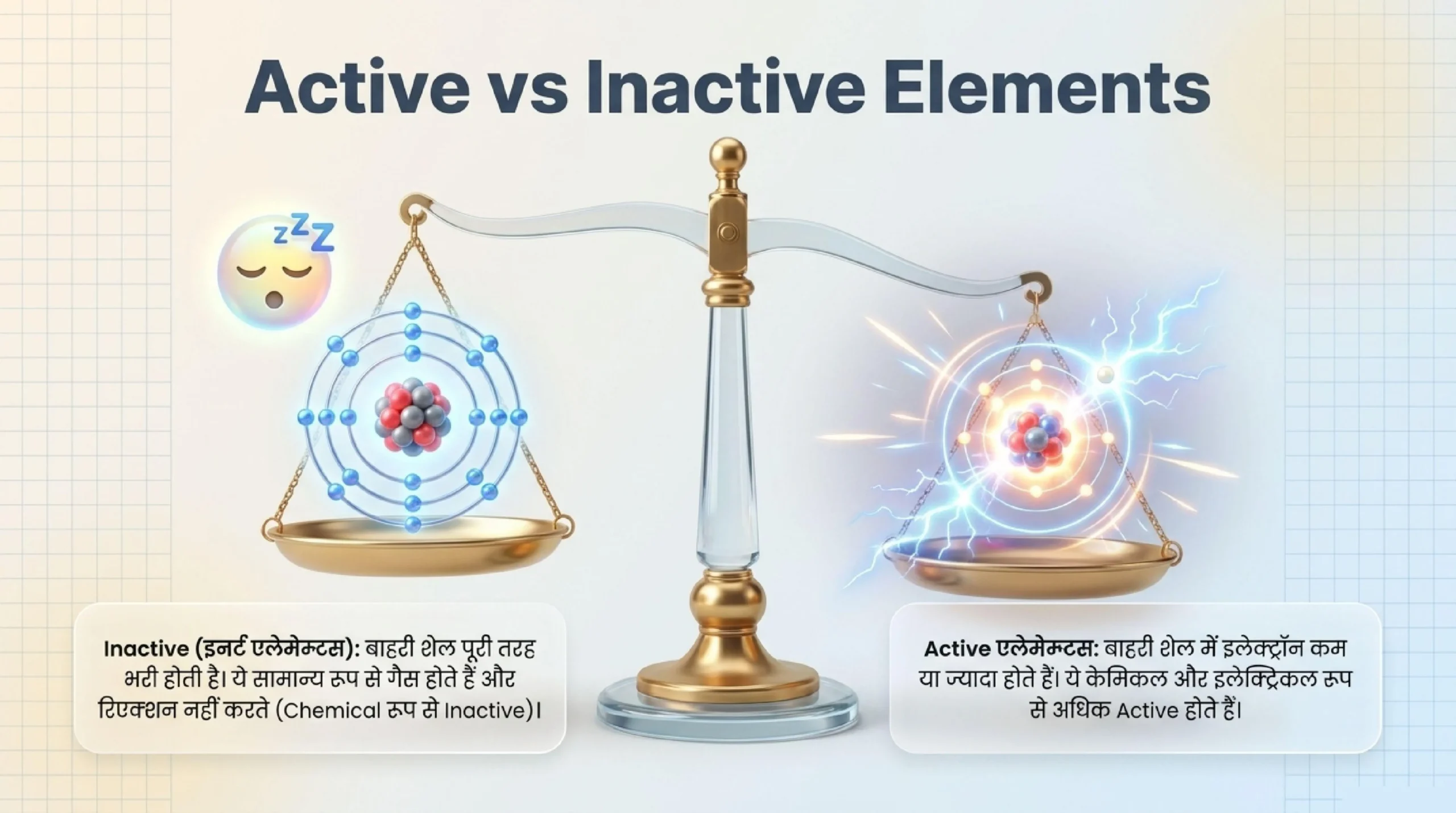

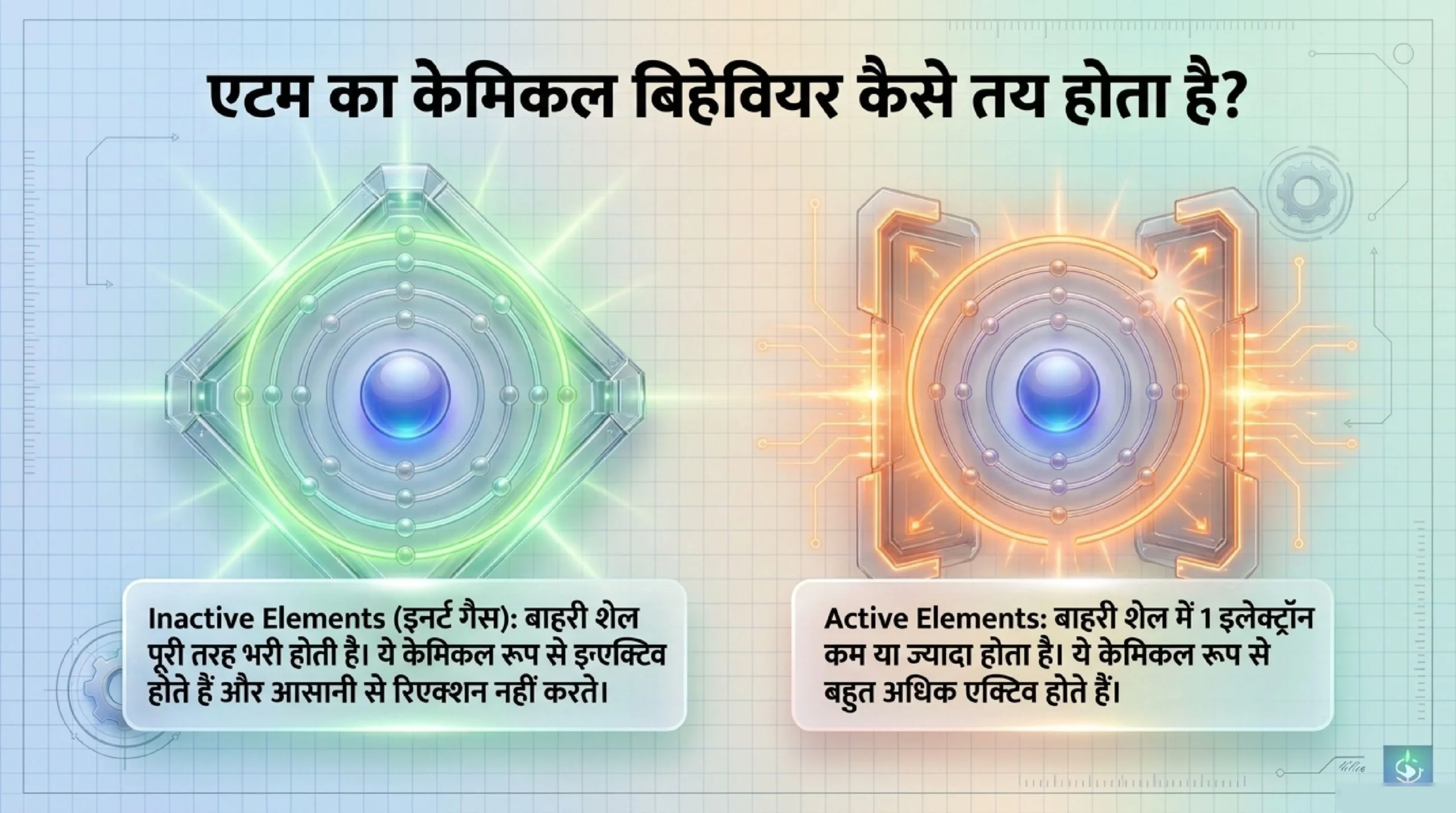

इलेक्ट्रॉन डिस्ट्रीब्यूशन (Electron Distribution) ⚛️
परमाणु के भीतर इलेक्ट्रॉन्स का वितरण (Distribution) उसकी रासायनिक और विद्युतीय व्यवहार (Electrical Behavior) को निर्धारित करता है।
- Inert Elements (अक्रिय तत्व): जिन परमाणुओं की बाहरी कक्षा (Outer shell) पूरी तरह भरी होती है, वे रासायनिक रूप से निष्क्रिय (Inactive) होते हैं। इन्हें Inert Elements कहा जाता है। ये सभी गैसें होती हैं और दूसरे तत्वों के साथ क्रिया नहीं करतीं।
- Chemically Active Atoms: वे परमाणु जिनकी बाहरी कक्षा में एक इलेक्ट्रॉन कम या ज्यादा होता है, वे रासायनिक रूप से बहुत सक्रिय (Active) होते हैं।

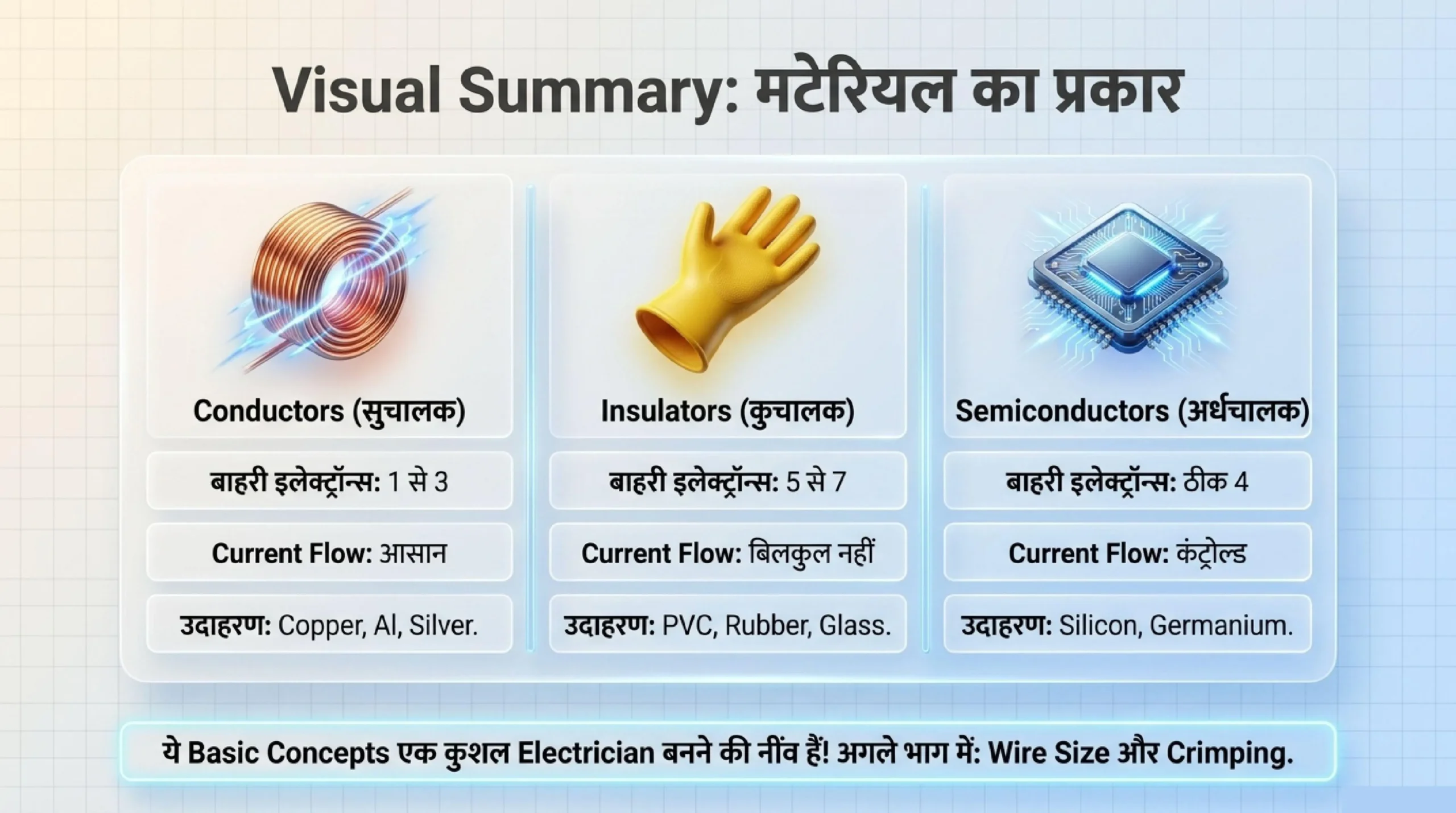

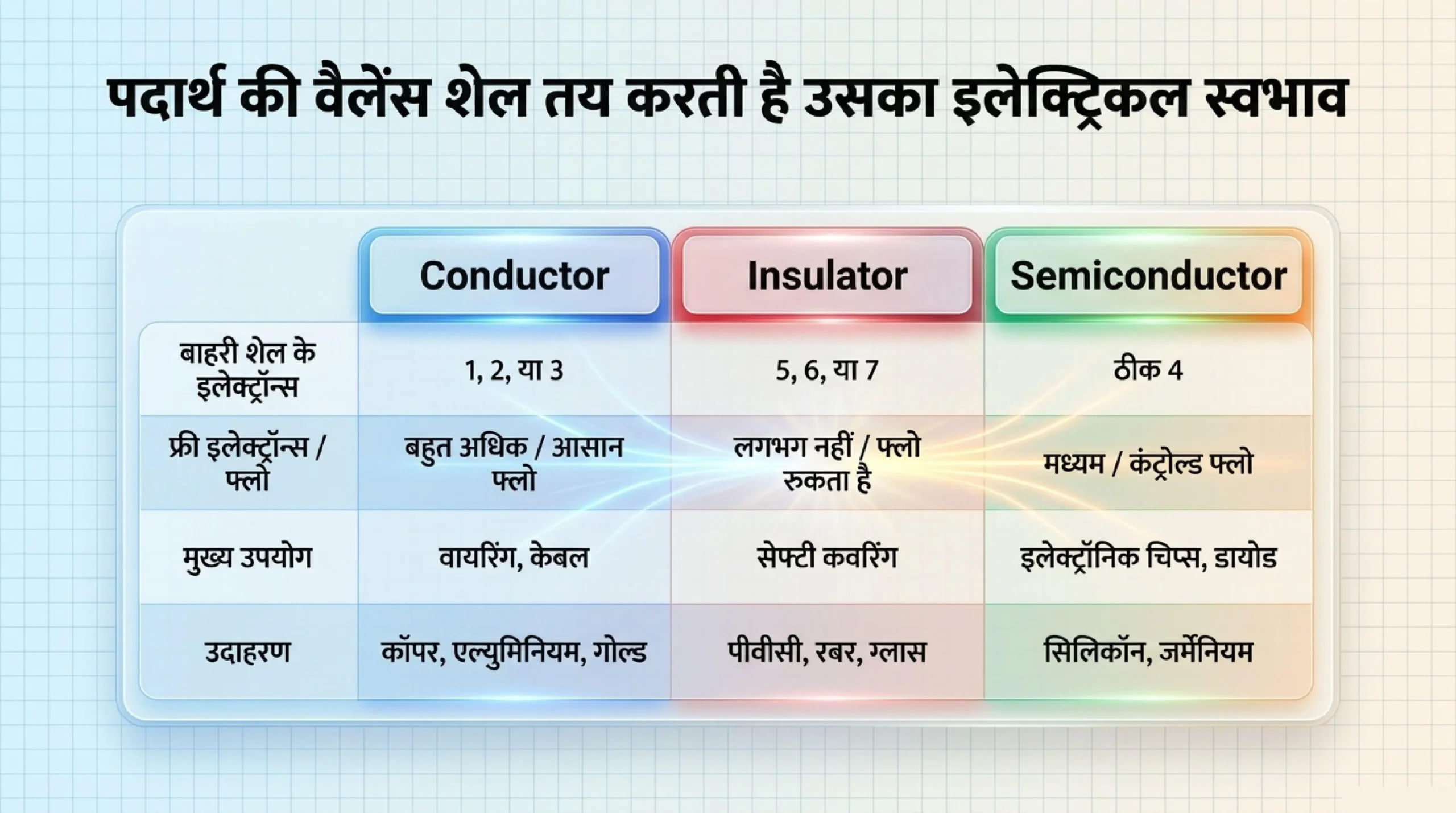

Conductors, Insulators और Semiconductors 🛠️

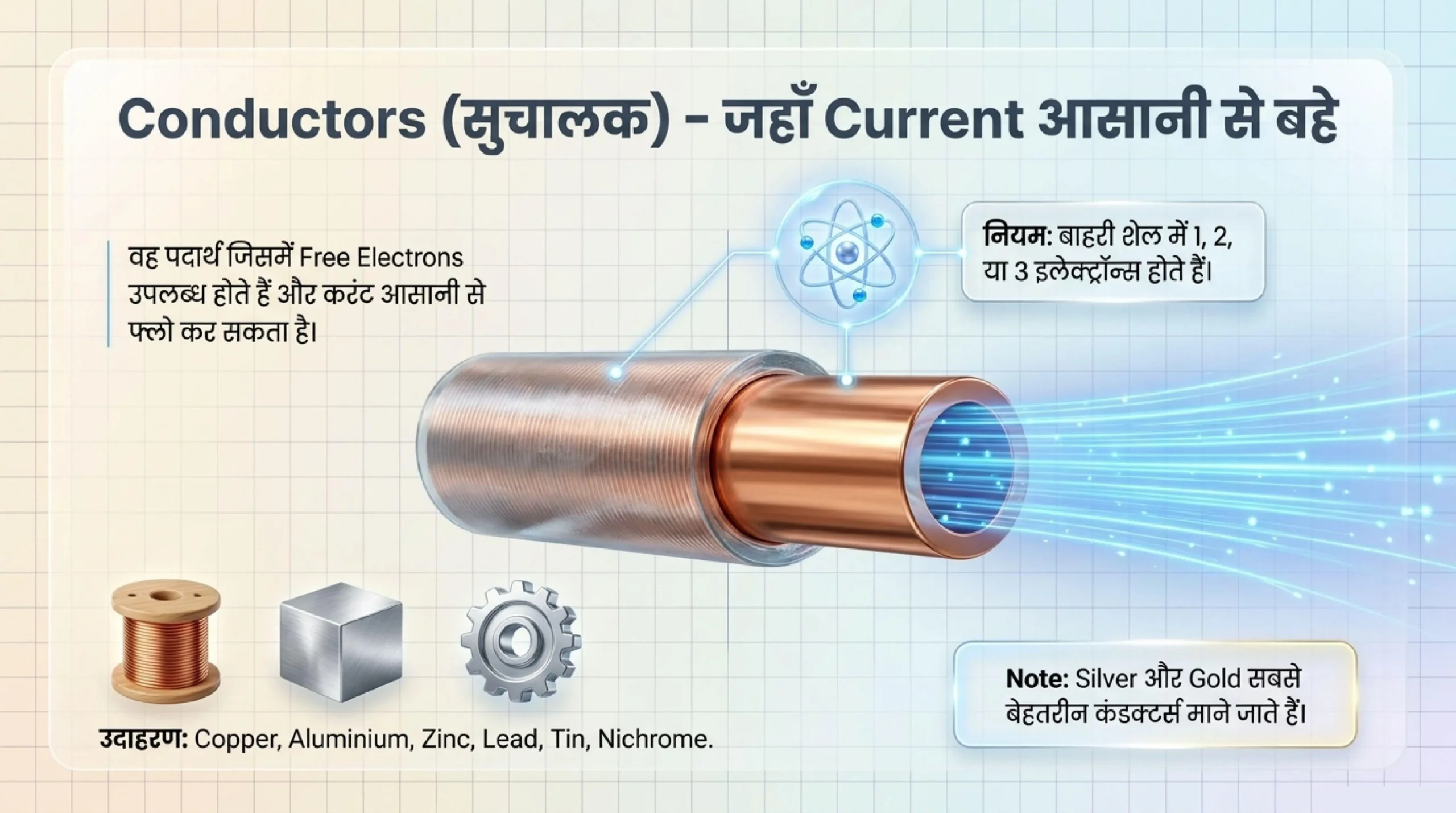

A. Conductors (सुचालक) ⚡
Conductor वह पदार्थ है जिसमें बहुत सारे Valence Electrons होते हैं, जो इलेक्ट्रॉन्स को आसानी से प्रवाहित (Flow) होने देते हैं।
- विशेषता: आमतौर पर Conductors की बाहरी कक्षा में 1, 2 या 3 इलेक्ट्रॉन्स होते हैं। अधिकांश धातुएं (Metals) कंडक्टर होती हैं।
- उदाहरण: तांबा (Copper), एल्युमीनियम (Aluminium), जस्ता (Zinc), सीसा (Lead), टिन (Tin), निक्रोम (Nichrome) आदि। चांदी (Silver) और सोना (Gold) सबसे अच्छे कंडक्टर माने जाते हैं।

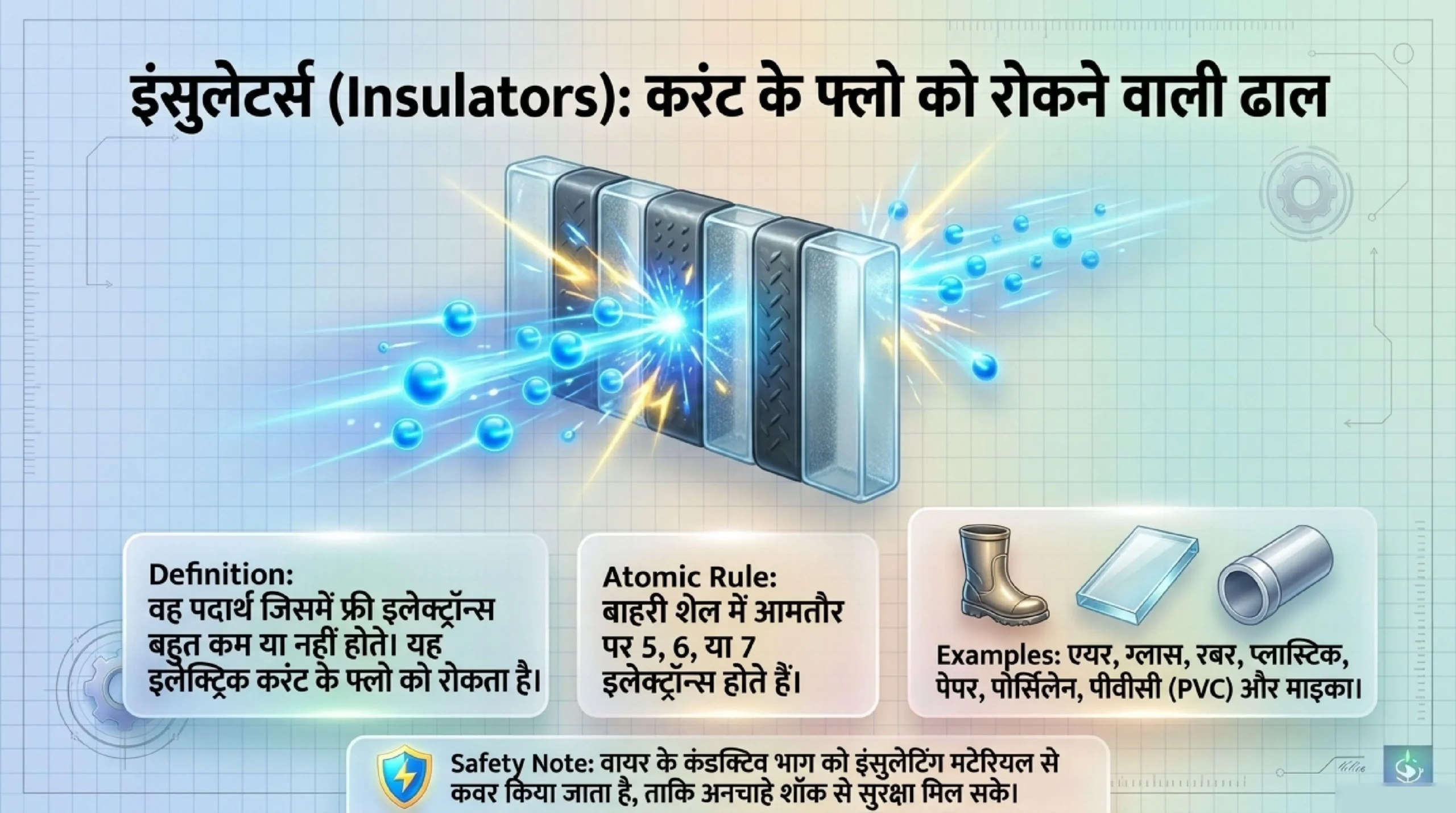

B. Insulators (कुचालक) 🚫
Insulator वह पदार्थ है जिसमें फ्री इलेक्ट्रॉन्स (Free Electrons) बहुत कम या नहीं के बराबर होते हैं, जिससे यह करंट के बहाव को रोकता है।
- विशेषता: इनकी बाहरी कक्षा में आमतौर पर 5, 6 या 7 इलेक्ट्रॉन्स होते हैं।
- उदाहरण: हवा (Air), कांच (Glass), रबर (Rubber), प्लास्टिक (Plastic), कागज (Paper), पोर्सिलेन (Porcelain), PVC, अभ्रक (Mica) आदि।

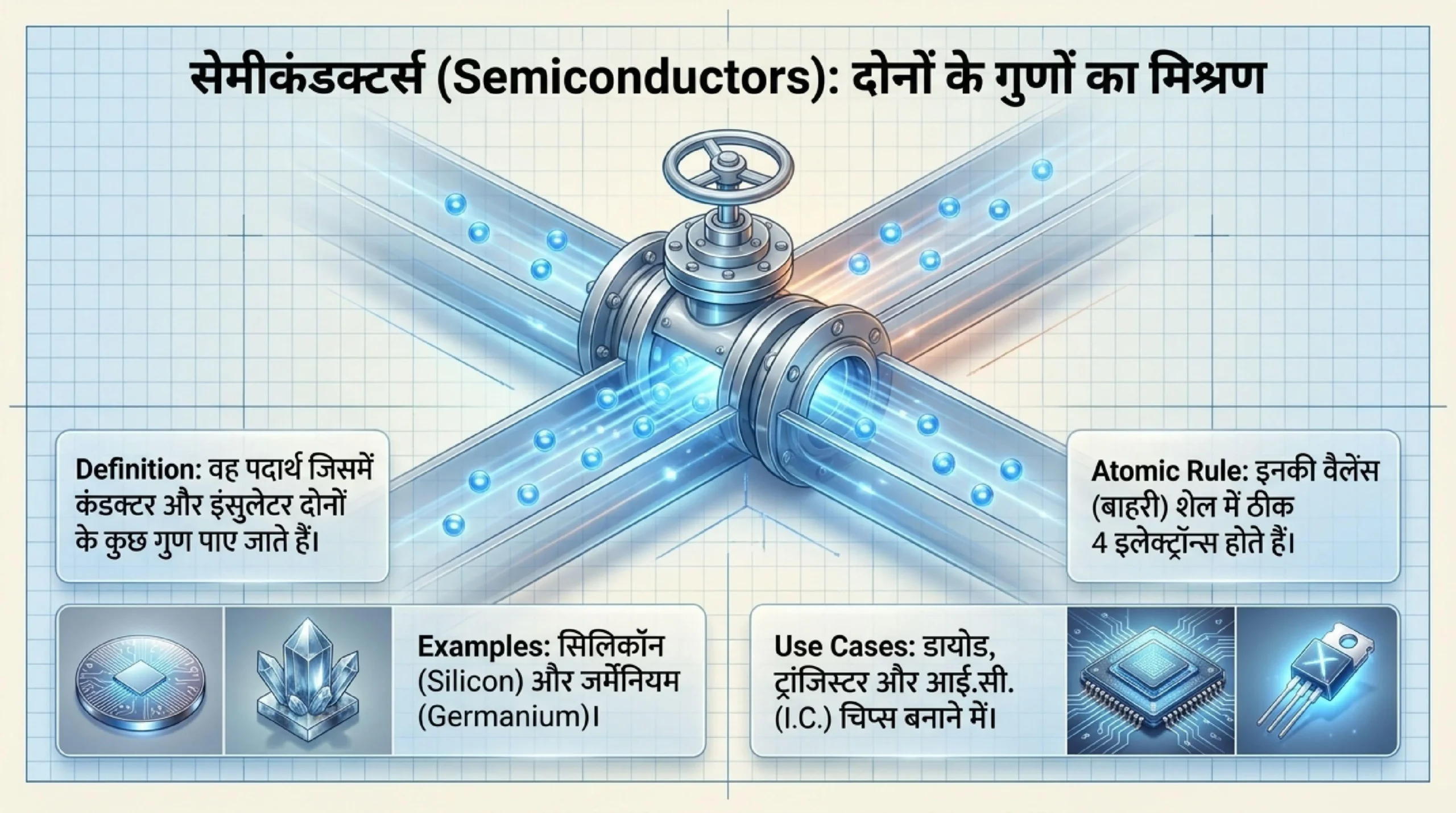

C. Semiconductors (अर्धचालक) 🌓
Semiconductor वह पदार्थ है जिसमें Conductor और Insulator दोनों के कुछ गुण होते हैं।
- विशेषता: इनकी बाहरी कक्षा (Valence Shell) में 4 इलेक्ट्रॉन्स होते हैं।
- उदाहरण: सिलिकॉन (Silicon) और जर्मेनियम (Germanium)। इनका उपयोग डायोड, ट्रांजिस्टर और IC चिप्स बनाने में किया जाता है।
